Интегрированный оптический модуль DVS

Функции

Высокая степень интеграции (UNL, AOM, EDFA, детектор)
Рабочая температура: -15~55℃
Высокая надежность и стабильность
Гибкий режим управления
Одно-/двухканальный

Запросить сейчас Скачать

Категории

Горячие продукты

Подробная информация о продукте

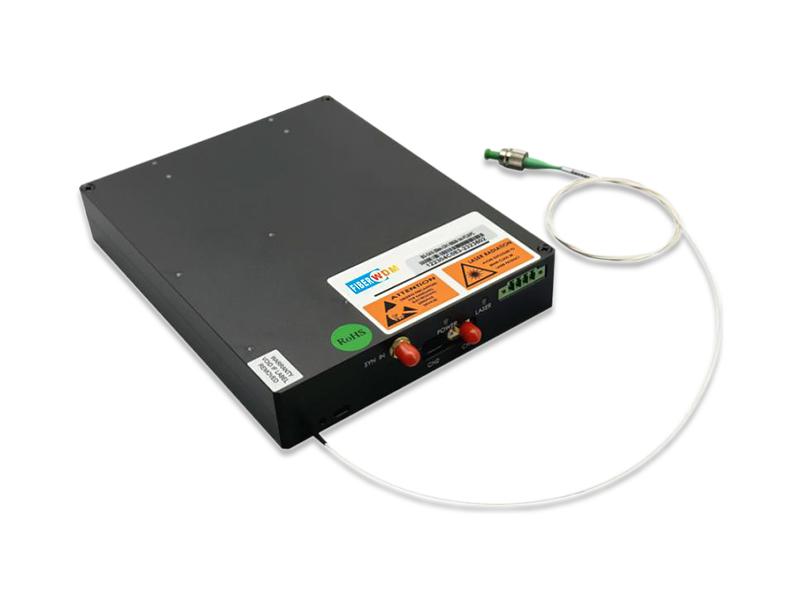

Интегрированный оптический модуль DVS

Распределенное оптоволоконное измерение вибрации (DAS) основано на принципе фазового рефлектометра, использующего одно обычное оптическое волокно в качестве передачи, рэлеевское рассеяние света внутри волокна для обнаружения, получения информации о фазе и интенсивности, для достижения обнаружения вибрации и других сигналов, широко используется в нефтяной и газовой промышленности, охране периметра, высокоскоростном железнодорожном транспорте и других областях.

Для области распределенного волоконно-оптического акустического зондирования, FIBERWDM запустила интегрированный модуль DVS, который интегрирует разработанный нами сверхузкий лазер с шириной линии <3 кГц, 80M_AOM, импульсный усилитель, детектор интенсивности когерентности для более высокого SNR, чем у обычных детекторов. Модуль высокоинтегрирован, имеет небольшие размеры и высокую надежность.

Функции

Высокая степень интеграции (UNL, AOM, EDFA, детектор)
Рабочая температура: -15~55℃
Высокая надежность и стабильность
Гибкий режим управления
Одно-/двухканальный

Приложения

Нефте- и газопроводы
Охрана периметра
Высокоскоростной железнодорожный транспорт
Силовые кабели

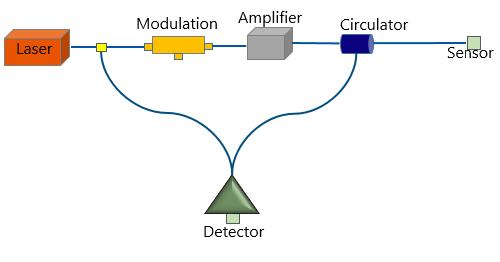

Оптический путь

DVS Integrated Module

Спецификация продукта

Модель продукта: FW-DVSXXX
Параметры	Мин.	Тип.	Макс	Единица
Расстояние обнаружения	-	-	40	км
Центральная длина волны	-	1550.12	-	нм
Ширина линии	-	-	3	КГц
Ширина импульса	60	100	-	нс
Частота повторения	-	1	20	КГц
Пиковая импульсная оптическая мощность	-	23	30	дБм
Время подъема/падения	-	-	30	нс
Входное сопротивление	-	50	-	Ом
Частота сдвига	-	80	-	МГц
Длина волны	800~1700			нм
Прирост	30к			В/А
Режим соединения	АС			-
Пропускная способность	100			МГц
Режим модуляции	Внешний			-
Примечание: 1) Можно выбрать один или два канала; XXX: 366-один канал, 381-два канала 2) Драйвер AOM встроен

Параметры		Индикатор	Замечание
Электрические	Источник питания	+12 В постоянного тока/земля
Электрические	Потребляемая мощность	<24 Вт	Полная температура
Механический	Размеры	18014030мм
Механический	Тип косички	СМФ
Коммуникация	Соединитель	4PIN
	Уровень	RS232
	Интерфейс	Чтение и установка параметров

Параметр	Мин.	Макс	Единица
Рабочая температура	-15	+55	℃
Температура хранения	-20	+70	℃
Связанная влажность	5	95	%

Для получения информации о заказе и индивидуальных решений, пожалуйста, свяжитесь с нами. : продажи@ fiberwdm.com
