Интегрированный оптический модуль DAS

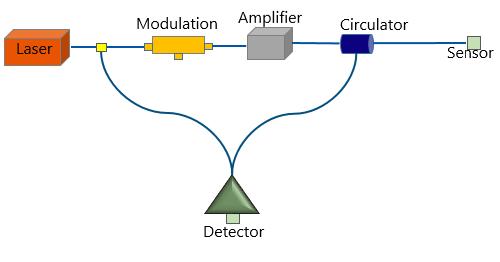

Распределенное волоконно-оптическое акустическое зондирование (DAS) основано на принципе фазовой рефлектометрии, использующей одно обычное оптическое волокно в качестве передачи, релеевское рассеяние света внутри волокна для обнаружения, получения информации о фазе и частоте, для обнаружения звука, вибрации и других сигналов, широко используется в нефтяной и газовой промышленности, на трубопроводах, для обеспечения безопасности периметра, на высокоскоростных железнодорожных перевозках и в других областях.

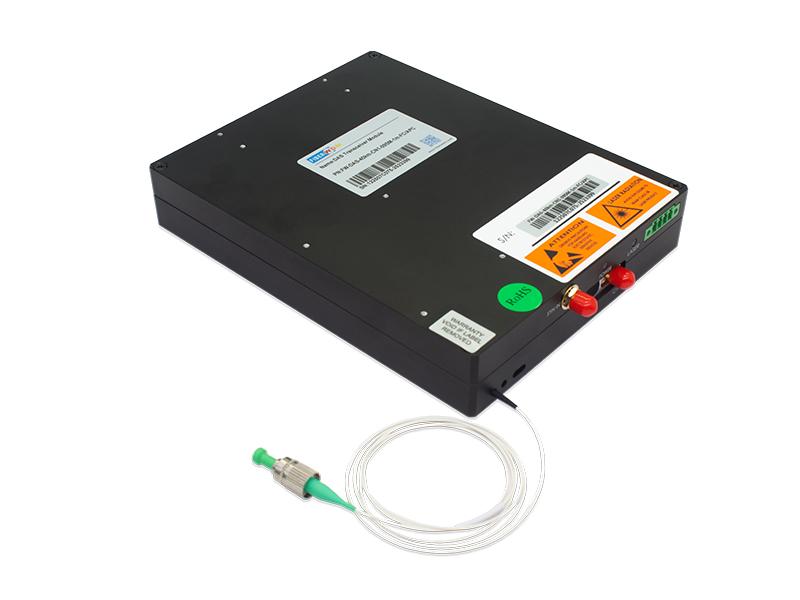

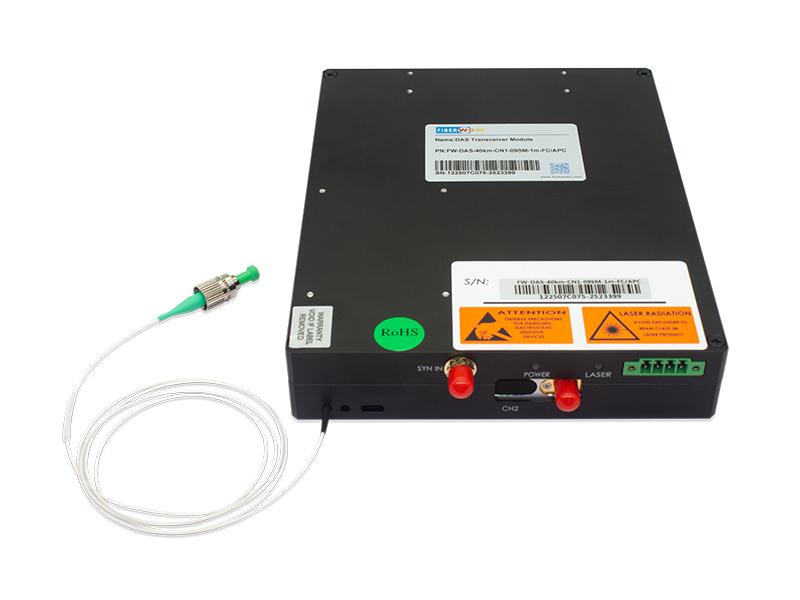

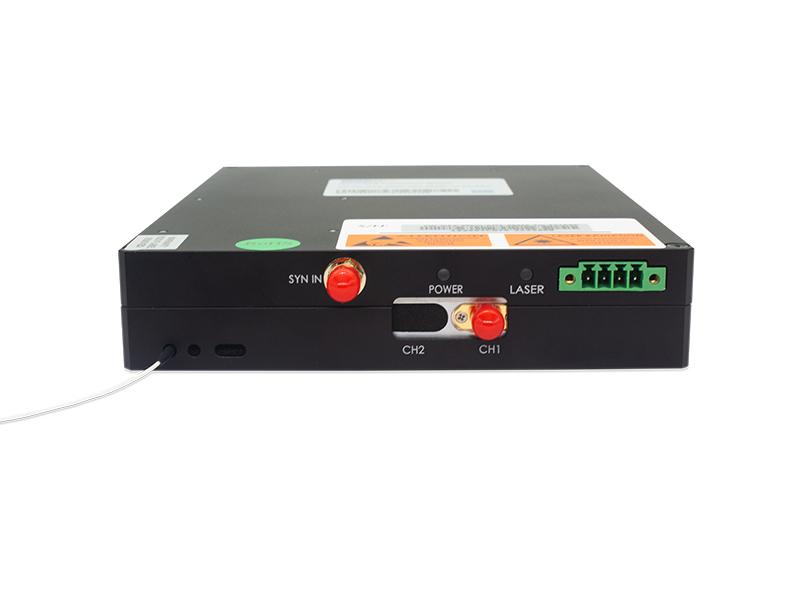

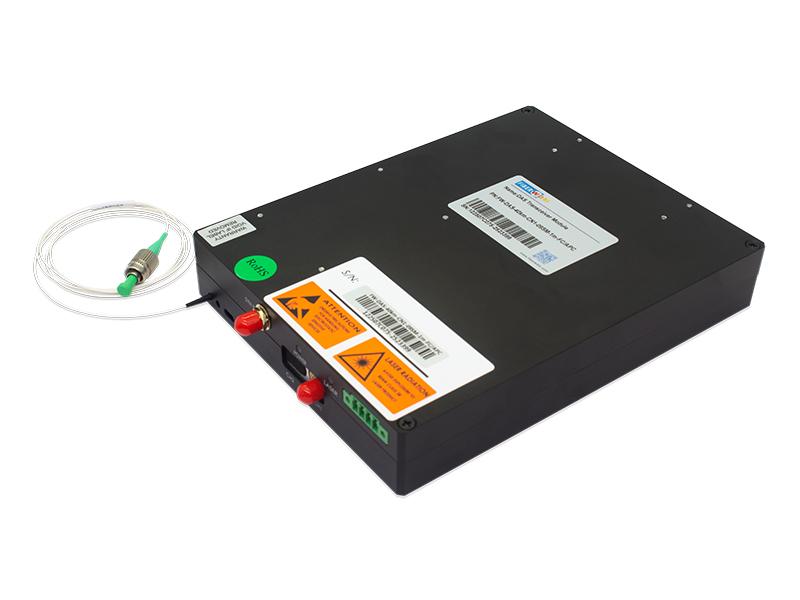

Для области распределенного волоконно-оптического акустического зондирования компания FIBERWDM выпустила интегрированный модуль DAS, включающий в себя разработанный ею сверхузкополосный лазер (ширина линии <3 кГц, длина волны 80 МГц), импульсный усилитель и балансный фотодетектор. Модуль отличается высокой степенью интеграции, компактными размерами и высокой надежностью.

Модель продукта: FW-DASXXX
Параметры	Мин.	Тип.	Макс	Единица
Расстояние срабатывания	-	20	40	км
Центральная длина волны	-	1550.12		нм
Ширина линии	-	-	3	КГц
Ширина импульса	60	100	--	нс
Частота повторения	-	2	20	КГц
Пиковая оптическая мощность импульса	-	23	30	дБм
Входное сопротивление	-	50	-	Ом
Частота сдвига	-	80	-	МГц
Длина волны	800~1700			нм
Прирост	30К			В/А
Режим сопряжения	переменного тока			-
Пропускная способность	100			МГц
Режим модуляции	Внешний			-
Примечание: 1) Можно выбрать один или два канала; XXX: 348 — один канал, 349 — два канала 2) Соотношение сигнал/шум в хвосте составляет 4 дБ.

П параметры		Индикатор	Замечание
Электрические	Источник питания	+12 В постоянного тока/земля
Электрические	Потребляемая мощность	<24 Вт	Полная температура

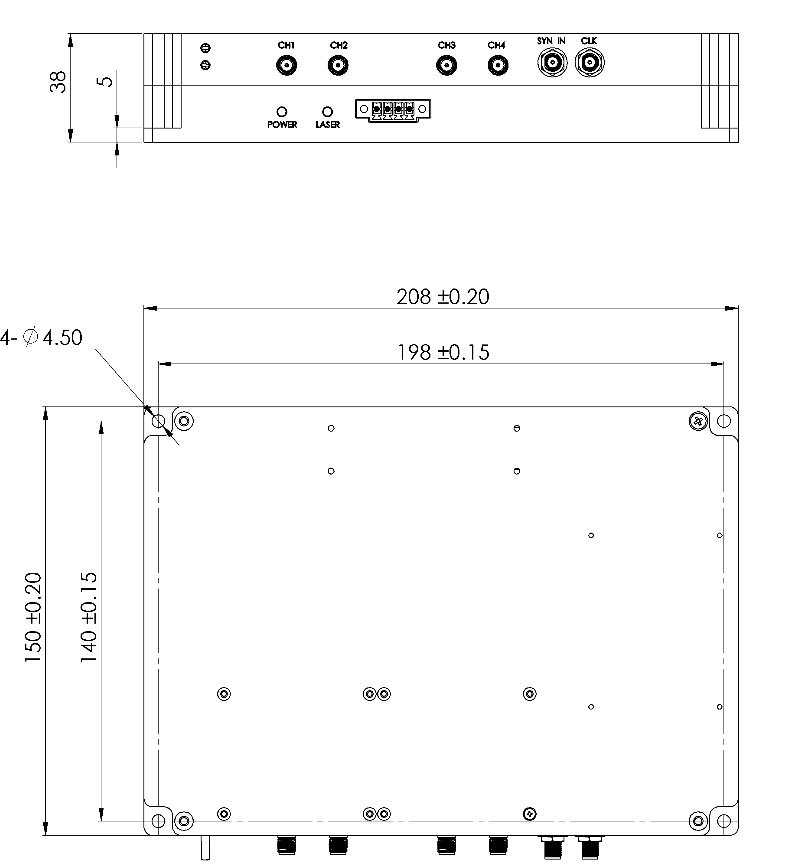

Механический	Размеры	18014030 мм
Механический	Тип косички	СМФ
Коммуникация	Разъем	4PIN
	Уровень	RS232
	Интерфейс	Чтение и установка параметров

Параметр	Мин.	Макс	Единица
Рабочая температура	-15	+55	℃
Температура хранения	-20	+70	℃
Связанная влажность	5	95	%
