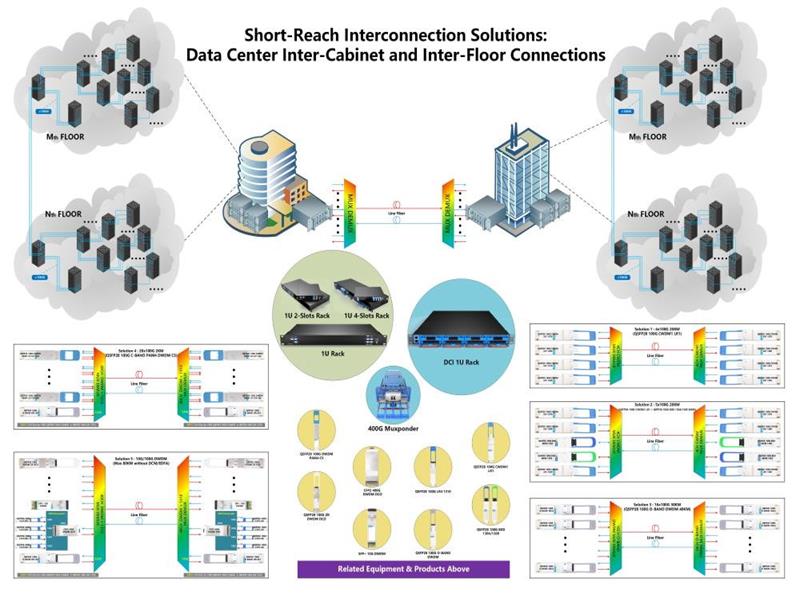

Обзор   В данном документе представлено пять наборов решений для межсоединений 100G для сценариев между шкафами и между этажами в центрах обработки данных, во всех из которых используется двухволоконная архитектура. Формы решений включают простое прямое соединение «точка-точка», пассивное мультиплексирование с разделением по длине волны с цветными каналами (DWDM), активную агрегацию WDM и межсоединение кластеров коммутаторов. Пассивные решения опираются на оптические модули линейной стороны DWDM, напрямую подключаемые к коммутаторам и работающие в паре с пассивными мультиплексорами/демультиплексорами для реализации передачи без каких-либо активных устройств. Если заказчики не могут заменить существующие оптические модули 100G LR4 на коммутаторах, можно выбрать активные решения WDM, оснащенные платами преобразования длин волн OTU, для гибкой адаптации, обслуживающие сценарии с различными масштабами кабельной разводки и ограничениями на модификацию оборудования.     Решение для межсоединений № 1: 4×100G 20KM, двухволоконное   Описание решения   Разверните одно 4-канальное устройство волнового мультиплексирования CWDM на локальной и удаленной станциях соответственно вместе с модулями QSFP28 100G CWDM1 LR1. Это обеспечивает до четырех каналов двухволоконного межсоединения 100G малой дальности. Все решение не требует активных устройств или компенсации дисперсии; оптические модули подключаются непосредственно к коммутаторам.     Решение для межсоединений № 2: 5×100G 20KM, двухволоконное   Описание решения   Разверните одно 4-канальное устройство волнового мультиплексирования CWDM на локальной и удаленной станциях соответственно, а также модули QSFP28 100G CWDM1 LR1 и модули QSFP28 100G BIDI 30KM (1304 нм / 1309 нм). Можно реализовать до пяти каналов двухволоконного межсоединения 100G малой дальности. В этом решении используются два одноволоконных двунаправленных модуля 100G для передачи через порт 1310 нм без взаимных помех, что добавляет один дополнительный канал 100G по сравнению с Решением 1. Для всего решения не требуются активные устройства или компенсация дисперсии; оптические модули подключаются непосредственно к коммутаторам.     Решение для межсоединений № 3: 16×100G 30KM, двухволоконное   Описание решения   Разверните одно 16-канальное устройство волнового мультиплексирования O-BAND DWDM на локальной и удаленной станциях соответственно в паре с модулями QSFP28 100G O-BAND 40KM, поддерживающими до 16 каналов двухволоконного межсоединения 100G малой дальности. Для всего решения не требуются активные устройства или компенсация дисперсии. Оптические модули подключаются непосредственно к коммутаторам.     Решение для межсоединений № 4: 20×100G 2KM, двухволоконное   Описание решения   Разверните одно 40-канальное устройство волнового мультиплексирования C-BAND DWDM (с портом 1310 нм) на локальной и удаленной станциях с двухволновыми модулями QSFP28 100G DWDM PAM4 CS для достижения 20-канального двухволоконного межсоединения 100G малой дальности. По...

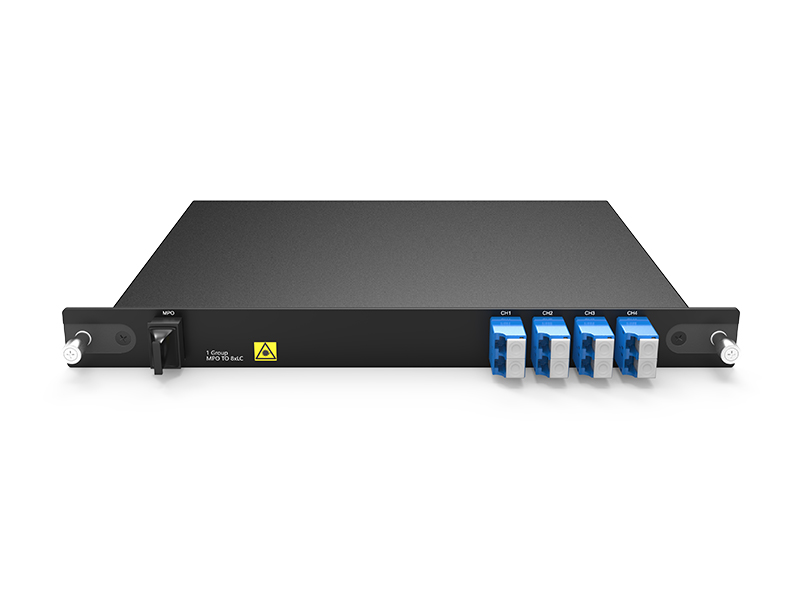

В кабельных системах центров обработки данных MPO-LC полярность кассеты задает сопоставление волокон между магистральным портом MPO и передними дуплексными портами LC. Она определяет, совпадают ли пути передачи и приема, а ошибка в полярности приведет к тому, что линия связи просто не поднимется. Существует пять основных типов полярности — A, AF, B1, B2 и U, каждый из которых соответствует определенному методу кабельной разводки ANSI/TIA-568.     Рисунок 1. Кассета MPO-LC: внутренняя структура и место настройки полярности   Тип A соответствует Метод-A, объединяя адаптер типа A (с ключом вверх/вниз) с прямым магистральным кабелем типа A. Волокна проходят через кассету напрямую, поэтому последовательность 1–12 сохраняется. Развертывание простое, но на двух концах требуются разные патч-корды (AA на одном конце, AB на другом), что затрудняет обслуживание. В основном встречается в устаревших дуплексных инсталляциях 10G/25G LC. Тип AF также использует адаптер типа A и магистральный кабель типа A; разница заключается в том, что кассета выполняет обмен пар внутри себя (1↔️2, 3↔️4), меняя местами Tx/Rx на каждом дуплексном порту. Используясь в паре с Типом A, она позволяет применять патч-корды AB с обоих концов, упрощая коммутацию на объекте. Она подходит для модернизации сетей MPO-LC высокой плотности. Тип B1 и B2 соответствуют Метод-B, оба используют адаптер типа B (с ключом вверх/вверх) с перевернутым магистральным кабелем типа B. Тип B1 является сквозным внутри кассеты, поэтому инверсия Tx/Rx выполняется адаптером; это наиболее распространенная полярность типа B. Тип B2 меняет местами всю последовательность 1–12 внутри кассеты, поэтому инверсия обрабатывается самой кассетой, и ее необходимо использовать в паре с прямым магистральным кабелем (перевернутый магистральный кабель приведет к двойной инверсии и разрыву связи). Тип B2 обычно представляет собой разработку конкретного производителя с плохой взаимозаменяемостью. Никогда не смешивайте их. Тип U (U1/U2) — это универсальная полярность, добавленная стандартом ANSI/TIA-568.3-E (2022) и являющаяся предпочтительным выбором для новых объектов. U1 и U2 используют магистральный кабель типа B и дуплексные патч-корды AB, и на обоих концах можно применять кассету одного и того же типа U — нет необходимости различать типы кассет. Разница заключается в адаптере: U1 использует адаптер типа A и поддерживает как многомодовые, так и одномодовые волокна, и обычно используется для разветвления/агрегации модулей; U2 использует адаптер типа B и в основном применяется для многомодовых дуплексных каналов. Их компоненты не взаимозаменяемы.   Таблица 1. Краткое руководство по выбору шести типов полярности кассет   Полярность Метод кабельной разводки Адаптер MPO Магистральный кабель Внутрикассетное сопоставление Дуплексные патч-корды Типичное применение Тип A Метод-A Типа A с ключом вверх/вниз Прямой типа A Сквозное AA на одном конце; AB на другом Устаревший дуплексный 10G/25G Тип AF Метод-A Типа A с ключом вверх/вниз Прям...

По мере того как размеры кластеров ИИ продолжают расти, энергопотребление портов оптических модулей 800G/1.6T стало критическим узким местом для PUE центров обработки данных. Хотя традиционные оптические модули на базе DSP (FRO — Fully Retimed Optics) предлагают зрелые стандарты и большую дальность передачи, их энергопотребление на один порт в 14–16 Вт зачастую слишком велико, чтобы быть целесообразным. В результате отрасль отошла от традиционной линейной архитектуры на базе DSP, что привело к появлению двух основных подходов: LPO и LRO/TRO.   LPO (Linear Pluggable Optics) полностью исключает чип DSP внутри модуля. Сторона TX использует лазер с линейным прямым приводом, в то время как сторона RX отправляет аналоговый сигнал напрямую обратно на Host ASIC после прохождения через TIA; выравнивание, CDR и декодирование FEC затем выполняются коммутационным чипом SerDes — конструкция, также известная как архитектура «Zero Retimed». Ее преимущества значительны: для портов OSFP-800G типичное энергопотребление снижается до 5–8 Вт, что представляет собой экономию энергии более чем на 50%; внутренняя задержка обработки модуля составляет менее 3 нс (без учета задержки распространения в оптическом волокне); а теоретическая стоимость BOM снижается примерно на 15%–20%. Однако этот подход сопряжен с компромиссами: дальность передачи ограничена (для одномодового DR8 типичный диапазон составляет ≤500 м; в многомодовых сценариях — около 100 м), и он сильно зависит от производительности Host SerDes и согласованности каналов; системная отладка сложна, а стандарты функциональной совместимости все еще дорабатываются; он подходит для межсоединений сверхмалой дальности внутри одной стойки или между соседними стойками.   LRO (Linear Receive Optics) и TRO (Transmit Retimed Optics) — это, по сути, два разных названия одной и той же архитектурной конструкции — первое названо «линейным» со стороны RX, в то время как второе названо «с повторной синхронизацией» со стороны TX и также известно как архитектура HalfRetimed. В этой архитектуре сторона TX сохраняет DSP для формирования сигнала и повторной синхронизации, тогда как сторона RX исключает DSP и использует линейный TIA для прямого вывода сигнала. Этот подход обеспечивает баланс между качеством сигнала на стороне передачи и энергопотреблением на стороне приема: модуль 800G в корпусе OSFP обычно потребляет около 8–10 Вт; коммерческие продукты массового производства обычно поддерживают дальность передачи 2 км, в то время как специализированные версии могут поддерживать до 5 км; внутренняя задержка обработки модуля составляет около 6 нс (без учета задержки распространения в оптическом волокне), что делает его подходящим для межсоединений центров обработки данных средней и малой дальности. Во время дискуссий о итерациях продуктов 1.6T следующего поколения отрасль широко соглашается с тем, что LRO/TRO предлагает более выраженные преимущества с точки зрения производительности и совместимости экосистемы, и ожидается, что он будет ...

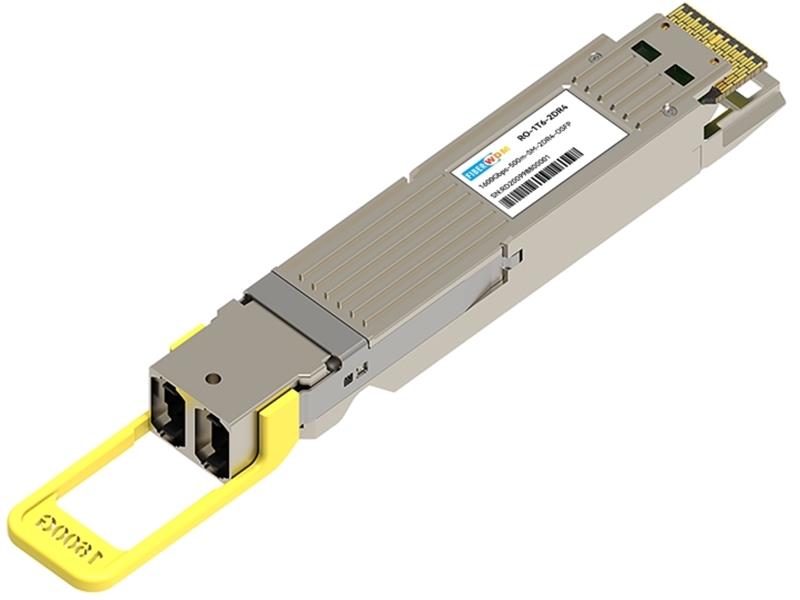

I. Предисловие   В связи с непрерывным расширением вычислительных кластеров ИИ, оптические модули 800G больше не могут удовлетворять требованиям высокоплотных сетей. Оптические модули 1.6T стали ключевыми устройствами для межсоединения GPU и магистральных сетей центров обработки данных. Продукты соответствуют стандарту IEEE 8×212.5Gbps PAM4 и разделяются на два варианта оптического тракта: короткодистанционный DR4 и среднедистанционный FR4, сочетающиеся с тремя типами корпусов: стандартный OSFP, OSFP224 и OSFP-XD. Ниже приведён краткий анализ их параметров и рекомендаций по выбору.   II. Основная техническая база оптических модулей 1.6T   Модули 1.6Tиспользуют сигнализацию 212.5G PAM4 в сочетании с оптическими двигателями на основе кремниевой фотоники, со встроенным DSP для формирования сигнала и коррекции ошибок. Они поддерживают двухрежимное переключение 800G/1.6T для плавного обновления сетей. Классы энергопотребления чётко определены:   Стандартный OSFP: типичное энергопотребление 20–26 Вт OSFP224: оптимизированное теплоотведение, энергопотребление 16–18 Вт OSFP-XD: верхний предел теплоотведения более 25 Вт, подходит для высокомощных применений, таких как когерентная оптика     1.6T OSFP 2×DR4 500 м   III. Сравнение решений оптических трактов DR4 и FR4   Основные оптические модули 1.6T делятся на две категории: короткодистанционный параллельный DR4 и среднедистанционный FR4 с разделением по длинам волн, каждый из которых адаптирован к различным сетевым сценариям. Основные различия следующие:   Параметр 1.6T 2×DR4 1.6T 2×FR4 Архитектура оптического тракта 8-канальный параллельный одномодовый (две независимые группы по 4 канала) 2 группы мультиплексирования по длинам волн CWDM4 Интерфейс / оптоволокно Два разъёма MPO-12, используются 16 волоконных жил (8 передающих + 8 принимающих, по 4 резервные жилы на разъём) Два разъёма LC, требуется только 2 волоконные жилы Дальность передачи ≤500 м (короткая дистанция внутри аппаратных помещений) ≤2 км (средняя дистанция при развертывании в кампусе) Ключевые особенности В большинстве конструкций отсутствует контроль температуры; некоторые модели для широкого температурного диапазона оснащены простым микроохлаждением; низкая стоимость и простое обслуживание Встроенный чип контроля температуры для разделения по длинам волн; значительно экономит ресурсы оптоволокна; подходит для средних и дальних расстояний Сценарии применения Межсоединение стоек ИИ-кластеров, магистральная сеть Spine-Leaf внутри помещений Межзданиевое соединение, сетевое подключение DCI кампуса     1.6T OSFP-XD 2×FR4 2 км   IV. Основной анализ трёх форматов корпусов   OSFP224 не является полностью независимой новой спецификацией корпуса. Его механические размеры и посадочное место корзины полностью совместимы со стандартным OSFP; оптимизированы только внутреннее теплоотведение и схемотехника для SerDes 224G. OSFP-XD представляет собой специализированный новый корпус, и три формата значительно отличаются по физической совместимости и максима...

I. Предисловие   С широкомасштабным коммерческим внедрением технологий 400G и 800G и постепенным развертыванием решений 1.6T OSFP/OSFP-XD энергопотребление высокоскоростных оптических модулей значительно возросло: энергопотребление модулей 800G DR8 может достигать 15–18 Вт; энергопотребление когерентных модулей 400G/800G ZR превышает 25 Вт; а суммарная тепловая нагрузка оптических модулей, установленных в полностью сконфигурированном 32-портовом коммутаторе, приближается к 800 Вт — что делает управление тепловым режимом основным узким местом при реализации решений с корпусом OSFP.   Альянс OSFP MSA определил две стандартизированные архитектуры охлаждения для двух основных парадигм охлаждения центров обработки данных — воздушного и жидкостного охлаждения: OSFP-IHS (интегрированный радиатор) и OSFP-RHS (радиатор, устанавливаемый в стойку). Хотя эти две конфигурации полностью совместимы с точки зрения электрических каналов, управления CMIS и скоростей передачи данных, их механические конструкции, пути отвода тепла и применимые сценарии полностью различаются; поэтому позиции корпусов не могут заменяться или использоваться взаимозаменяемо. На основе спецификации OSFP MSA 5.22 в этой статье системно анализируются различия между двумя архитектурами модулей и их границы тепловой производительности, а также приводится руководство по выбору и внедрению для AI-кластеров, облачных центров обработки данных и сред HPC (высокопроизводительных вычислений).   2、OSFP-IHS (интегрированный радиатор): базовое определение и конструктивные характеристики     2.1 Физические характеристики оборудования   IHS является нативной формой стандарта OSFP с размерами 22,58 мм (ширина) × 107,8 мм (глубина) × 13,0 мм (высота); корпус модуля оснащен встроенными алюминиевыми ребрами охлаждения, изготовленными методом литья под давлением, и доступен в двух вариантах: открытая конструкция с ребрами и закрытая конструкция корпуса. 1. Конструкция с открытыми ребрами: открытые теплоотводящие ребра на верхней поверхности напрямую обмениваются теплом с воздушным потоком спереди назад через корпус, увеличивая площадь теплоотвода на 30% по сравнению с модулями с плоской верхней поверхностью; 2. Закрытый корпус: конструкция с ребрами включает интегрированный защитный кожух, который сочетает защиту от пыли с базовым отводом тепла, что делает его подходящим для серверных помещений с высоким уровнем запыленности.   2.2 Логика передачи тепла при охлаждении   Путь отвода тепла: модуль DSP / лазерный чип $ightarrow$ встроенный алюминиевый радиатор $ightarrow$ воздушный канал корпуса коммутатора для конвективного охлаждения; способность отвода тепла полностью обеспечивается самим модулем без использования дополнительных теплопроводящих конструкций внутри корпуса коммутатора. Стандарт OSFP MSA определяет максимальную мощность 15 Вт; расширенные модели могут поддерживать высокомощные модули до 20 Вт; стандартный диапазон рабочих температур составляет 0–70 °C; усиленная версия для высоких температур по...

I. Обзор   Хроматическая дисперсия широко признана ключевым ограничением качества передачи высокоскоростных оптических сигналов. Оптические сигналы с разными длинами волн распространяются в оптических волокнах с разной скоростью, что приводит к расширению сигнала и межсимвольной интерференции. Для высокоскоростных линий связи 100G и выше искажения сигнала необходимо корректировать с помощью модулей компенсации дисперсии (DCM) или сложных алгоритмов DSP.   Как первое коммерческое окно передачи в оптоволоконной связи, O-диапазон (1260–1360 нм) обладает ключевым техническим преимуществом: он является естественным окном нулевой дисперсии для стандартных одномодовых оптических волокон G.652. Используя эту особенность, Ruidong Technology представила решение передачи 100G, объединяющее O-BAND и DWDM MUX/DEMUX.   II. Ключевые преимущества   Без необходимости компенсации дисперсии благодаря упрощённой архитектуре  Линия связи не требует устройств DCM, что снижает количество устанавливаемого оборудования и потери в оптическом тракте. Затраты на оборудование и эксплуатацию и техническое обслуживание ниже, чем у DWDM-систем C-диапазона для средних/коротких расстояний.   Низкие искажения и низкая задержка для высокоскоростных сервисов PAM4  Модули используют двунаправленную модуляцию PAM4 со встроенными алгоритмами DSP и коррекции ошибок PFEC для подавления искажений сигнала и снижения задержки передачи. Они идеально подходят для сценариев с низкой задержкой, таких как финансовые вычисления и взаимодействие с облаком в реальном времени.   Несколько моделей, охватывающих все сценарии от 0 до 40 км  Вся линейка продуктов использует пассивную архитектуру волнового разделения. Оптические модули на 10/25/40 км в сочетании с пассивными WDM-устройствами поддерживают передачу на расстояние 10–30 км; оптический модуль на 60 км с достаточным запасом оптической мощности может достигать максимального расстояния 40 км при совместном использовании с пассивными WDM-устройствами и применяется для межсоединения центров обработки данных, фронтального сегмента 5G и городских транспортных сетей.   По сравнению с традиционным DWDM C-диапазона (1530–1565 нм): C-диапазон характеризуется минимальным затуханием в оптическом волокне и поддерживает дальнюю передачу с усилением EDFA, но страдает от высокой хроматической дисперсии. Для линий связи выше 100G на коротких/средних расстояниях требуется специальное оборудование компенсации дисперсии, что приводит к более высоким общим затратам системы, энергопотреблению и занимаемому пространству по сравнению с решением O-диапазона.   В целом O-диапазон жертвует частью характеристик затухания оптического волокна ради архитектуры с нулевой дисперсией и низкой стоимостью, что делает его наиболее экономичным вариантом для передачи 100G в сценариях средних/коротких расстояний 10–40 км.     (Изображение: 16-канальный O-BAND DWDM MUX/DEMUX, LC/UPC, стоечный корпус 1U)   III. Особенности оптического модуля   Ruidong серия O-диапазонных оптических мо...

(Fiberwdm Все права защищены)   Теги: Оптический усилитель, GPON, XGPON, XGSPON   I. Проблемные точки развертывания промышленных сетей   С учетом сосуществования трех поколений PON (GPON, XGPON, XGSPON) в существующих сетях традиционные сети, как правило, имеют следующие проблемы:   Несовместимые стандарты оборудования Традиционные усилители поддерживают только один стандарт 10G PON. Оборудование GPON и 10G PON необходимо закупать отдельно, что приводит к широкому разнообразию устройств, высоким затратам на эксплуатацию и техническое обслуживание, а также к значительной нагрузке на склад запасных частей. Недостаточная дальность передачи Стандартные системы PON поддерживают дальность передачи примерно до 10 км. Для протяжённых оптических линий в сельских и горных районах, с учётом потерь на сращиваниях и оптическом разветвлении, оптическая мощность на удалённом конце оказывается недостаточной, что делает невозможным активацию услуг для пользователей и ограничивает централизованное развертывание OLT. Ограниченная пропускная способность разветвления Расширение ёмкости при высоком коэффициенте разветвления вызывает значительные потери, а существующий запас оптической мощности недостаточен. Увеличение ёмкости возможно только за счёт добавления плат OLT и магистральных оптических кабелей, что приводит к высоким строительным затратам и длительным срокам реализации проектов. Частые проблемы слабого сигнала на старых линиях Существующие линии GPON страдают от старения и высоких потерь, вызванных многоступенчатым разветвлением. Терминалы длительное время испытывают недостаточную оптическую мощность, что приводит к частым разрывам соединения, задержкам в работе и неэффективным повторным работам по эксплуатации и техническому обслуживанию. Основные недостатки традиционных ретрансляционных решений Преобразование OEO (оптико-электро-оптическое) вносит задержку и несовместимо с импульсными сигналами. Обычные оптические усилители поддерживают только одну длину волны и не могут одновременно компенсировать потери на нескольких длинах волн как в восходящем, так и в нисходящем направлении.   II. Обзор продукта и ключевые ценности   RD-XG3-POA — это широкополосный полностью оптический усилитель, разработанный для PON-систем всех поколений, охватывающий весь диапазон длин волн GPON, XGPON и XGSPON. Он применяется в сетях с одним стандартом или в гибридных сетях GPON+XGPON и GPON+XGSPON. Без оптико-электро-оптического преобразования на всём протяжении передачи он обеспечивает прозрачную передачу услуг без изменения исходной сетевой архитектуры или конфигурации. Он позволяет комплексно решать четыре ключевые задачи: увеличение дальности передачи, расширение ёмкости, устранение слабого сигнала и расширение волоконных ресурсов.   2.1 Основные функции   Увеличение дальности передачи Увеличивает запас мощности линии на 8–12 дБ и расширяет дальность передачи до 0–40 км, поддерживая централизованное развертывание OLT и сокращая строительство периферийных аппаратных помещений....

(Fiberwdm Все права защищены) В данном случае мы описываем оптимизированное решение нашей компании для устранения проблем со стабильностью работы сервисов, вызванных развертыванием многомодовых оптических модулей 100G в действующей сети кластера вычислительных мощностей предприятия. На основе анализа проблем согласования и адаптации между дальностью передачи и оптическими модулями/кабелями было разработано сценарное решение по замене многомодовых/одномодовых оптических модулей, которое в конечном итоге полностью устранило сетевые сбои и гарантировало стабильность межблочной связи в кластере вычислительных мощностей. I. Предыстория проекта Компания развернула кластер вычислительной мощности. многомодовые оптические модули QSFP28 100G SR4 В масштабах всей действующей сети, предназначенной для соединения вычислительных узлов и сетевых устройств между шкафами, часто возникали проблемы со стабильностью связи во время работы, что влияло на нормальное планирование и передачу данных вычислительного кластера. Поэтому возникла необходимость выявить проблемы и разработать оптимизированное решение. II. Поиск и устранение неисправностей и анализ основных причин. Наша техническая группа провела всестороннее исследование топологии действующей сети, оптических каналов передачи и конфигурации оборудования и выявила основную проблему в несоответствии между техническими характеристиками передачи оптических модулей и фактической дальностью связи, как подробно описано ниже: У заказчика имеется большое количество сценариев межблочного соединения, и фактическая дальность передачи по некоторым оптоволоконным линиям значительно превосходит ожидания, превышая даже 100 метров. QSFP28 100G SR4 — это многомодовый оптический модуль, дальность передачи которого ограничена техническими характеристиками поддерживаемых многомодовых оптических кабелей: кабели OM3 обеспечивают максимальную дальность передачи 70 метров, а кабели OM4 — 100 метров. Передача на большие расстояния без запаса по дальности приведет к затуханию оптической мощности и искажению сигнала, что напрямую вызовет нестабильность в работе. Хотя некоторые линии связи на коротких расстояниях (в пределах 50 метров) не превышают установленный предел, используемые кабели MPO имеют высокие вносимые потери, что еще больше усугубляет проблему затухания сигнала в многомодовых линиях связи. III. Индивидуальное решение С учетом распределения расстояний связи в вычислительном кластере, совместимости работающего сетевого оборудования и принципа оптимизации затрат было разработано сценарно-ориентированное оптимизированное решение для подбора оптических модулей и оптических кабелей, классифицированных по расстоянию передачи. Основная идея заключается в «оптимизации многомодовых вспомогательных средств для коротких расстояний и замене их одномодовыми оптическими модулями для длинных расстояний»: Для межблочных соединений на расстоянии более 50 метров: повсеместно заменяйте многомодовые оптические модули QSFP28 100G SR4 на одномодов...

(Fiberwdm Все права защищены) Ключевые слова: GPON, XGS-PON, CATV, CEx-WDM, FWDM В эпоху эффективной передачи данных по оптоволоконным сетям и плавного развития технология спектрального уплотнения (WDM) стала ключом к повышению эффективности использования оптоволоконных ресурсов и обеспечению сосуществования различных услуг. Опираясь на накопленные технические достижения в области оптической связи, Fiberwdm предоставляет эффективные и гибкие решения для современных сетей доступа с помощью оборудования серий FWDM и CEx-WDM. Предыстория и проблемы По мере того, как услуги, предоставляемые сетями доступа, расширяются до видео высокой чёткости, облачных вычислений и приложений Интернета вещей, технология Fiber to the X (FTTx) становится идеальным выбором благодаря своему огромному потенциалу пропускной способности, а технология пассивных оптических сетей (PON) становится основной в проводных сетях доступа. Однако сетевая инфраструктура сталкивается с беспрецедентными проблемами, связанными с интеграцией старых и новых услуг, расходами на обновление и другими аспектами. Межпоколенческий конфликт технологий: Разные поколения технологий PON (такие как GPON и XGS-PON) используют разные длины волн восходящего и нисходящего каналов. Доступ к ODN со стороны OLT новых технологий и ONU старых технологий приведёт к сбоям активации из-за конфликта длин волн. Высокие затраты на модернизацию: традиционная модернизация сетей требует перекладки или масштабной реконструкции волоконно-оптических линий связи, что влечет за собой высокие затраты на материалы и рабочую силу, а также длительный цикл строительства. Жесткое развертывание услуг: традиционная ODN обычно поддерживает только один тип услуг PON, что не позволяет одновременно удовлетворить потребности в услугах XGS-PON для пользователей высокого уровня и потребности в услугах GPON+CATV для обычных домохозяйств, что делает невозможным достижение оптимального развертывания услуг. Нерешительность в инвестиционной стратегии: стратегическая нерешительность операторов из-за опасений, что новые технологии приведут к устареванию старого оборудования или существующих активов. Технические принципы Наши продукты серий FWDM и CEx-WDM разработаны для решения перечисленных выше ключевых проблем. Они используют технологию WDM для одновременной передачи нескольких оптических сигналов разных длин волн по одному оптоволокну, что позволяет эффективно синтезировать и разделять многофункциональные сигналы и значительно повысить коэффициент использования оптических ресурсов. Мы предлагаем две серии продуктов: серию FWDM и серию CEx-WDM, доступные в виде сменных плат LGX или интегрированных устройств 1U. Технические характеристики продукта Серия FWDM основана на технологии тонкоплёночной фильтрации, которая позволяет точно разделять и объединять оптические сигналы разных длин волн. Такая структура позволяет одновременно передавать двунаправленные данные и однонаправленные видеосигналы по одному волокну, значительно повышая эффективнос...
