Двухканальная высокоскоростная карта сбора данных 250 Мбит/с

250MSps Dual-channel High-speed Data Acquisition Card .

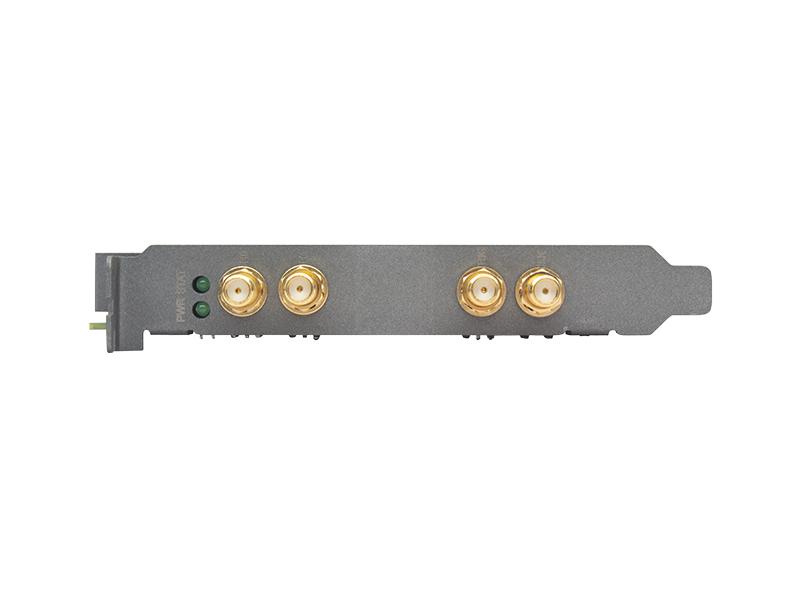

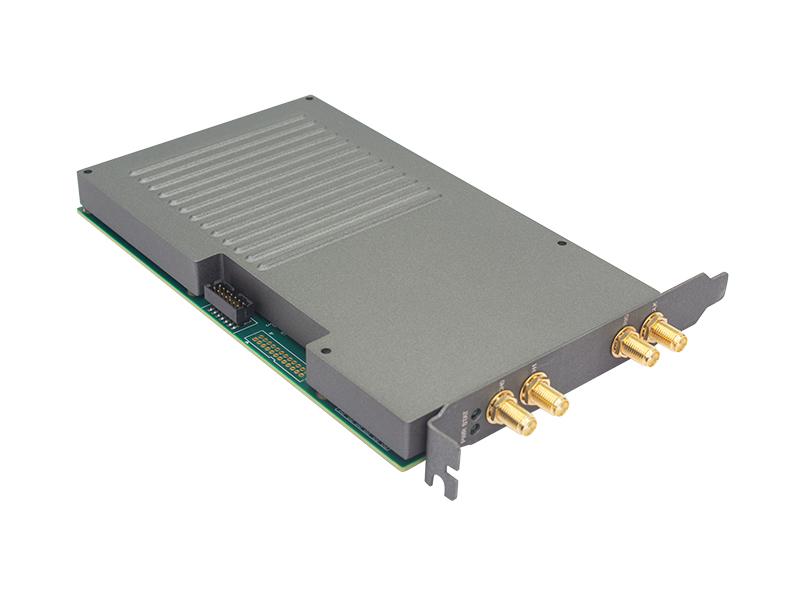

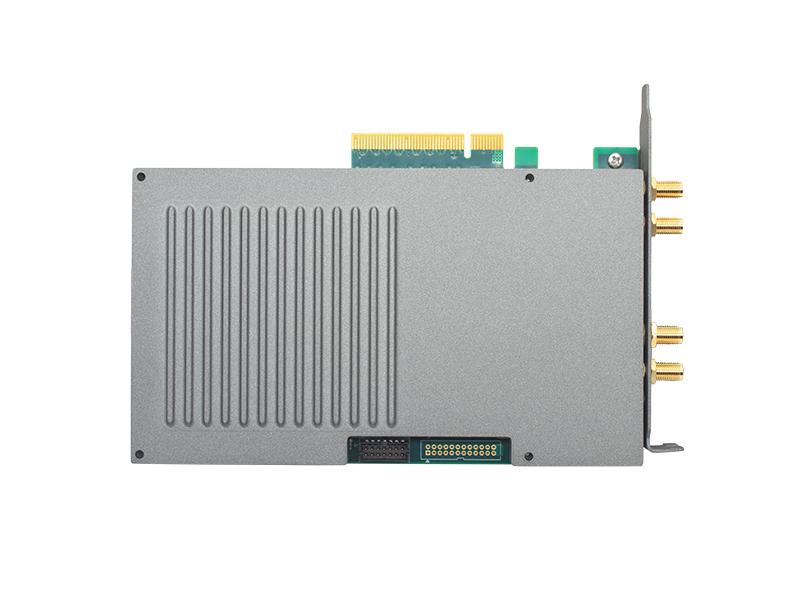

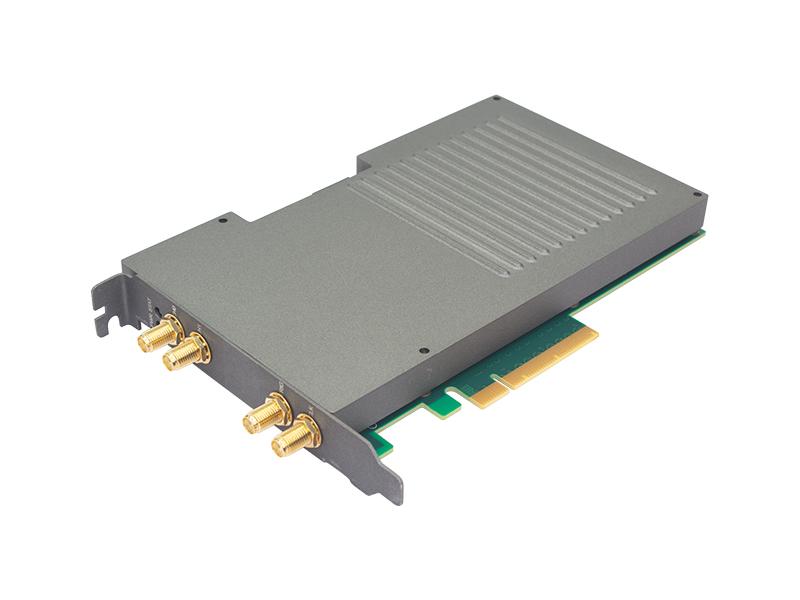

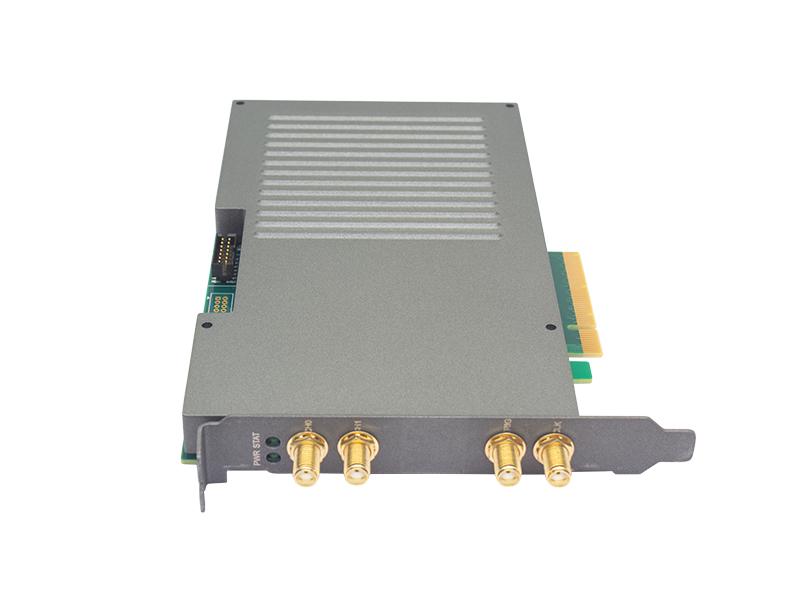

Двухканальная высокоскоростная карта сбора данных 250 Мбит/с

PCIe-6920 — это двухканальная плата PCIe x8 с разрешением 14 бит и высокой скоростью сбора данных, частота дискретизации которой составляет 250 Мбит/с. Встроенная высокопроизводительная ПЛИС с богатым набором функций умножения и оперативной памятью. Благодаря ёмкому кэшу данных и технологии высокоскоростной передачи данных, плата поддерживает загрузку необработанных данных в режиме реального времени со скоростью передачи до 2 ГБ/с. Драйвер обладает хорошей совместимостью и поддерживает различные версии 32/64-битных операционных систем WIN7, WIN8, WIN10, CentOS и Ubuntu.

Запросить сейчас Скачать

Категории

Горячие продукты

Подробная информация о продукте

Двухканальная высокоскоростная карта сбора данных 250 Мбит/с

Технические характеристики

14-битная двухканальная синхронизированная выборка в реальном времени
Частота дискретизации 250M
Связь по постоянному току, входное сопротивление 50 Ом
Диапазон входного напряжения: 2 Впик-пик
Аналоговая полоса пропускания 0–125 МГц
88 дБн SFDR
Выходной импульс триггера, 16-канальный цифровой ввод-вывод
Высокоскоростной интерфейс передачи данных PCI Express x8 Lane
2 ГБ высокоскоростного кэширования данных DDR3

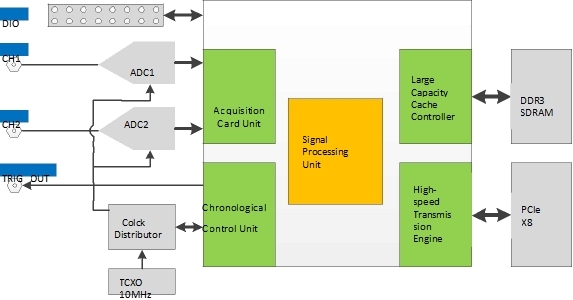

Блок-схема системы

250MSps Dual-channel High-speed Data Acquisition Card

Технические характеристики

Входной канал
Номер входного канала	2
Входное сопротивление	50±1%	Ω
Диапазон входного сигнала	2Впик-пик/10дБм
Режим входной связи	DC (настраиваемая связь переменного тока)
Разрешение	14	биты
Полоса пропускания (-3 дБ)	0-125 (другие значения полосы пропускания настраиваются)	МГц
Динамический диапазон без паразитных составляющих (SFDR)	-1 дБFS вход/200 Мбит/с
fIN=26 МГц	88,5	дБн
fIN=42МГц	88.9	дБн
Отношение сигнал/шум (SNR)	-1 дБFS вход/250 Мбит/с
fIN=26 МГц	70	дБФС
fIN=42МГц	72	дБФС
Средняя интенсивность шума	-140	дБм/Гц
Внутренняя опорная частота
Частота	10	МГц
Стабильность	±0,5（-20-60℃）	частей на миллион
Выход триггера
Минимальное напряжение высокого уровня	3.3	В
Разрешение по ширине импульса	4	нс
Мин. ширина импульса	4	нс
Цифровой вход/выход
Номер канала	16
Уровень Стандартный	3,3 В LVTTL
Выходная управляющая способность	8 (МАКС.)	мА
Скорость сигнала	50 (МАКС.)	Мбит/с
Встроенный кэш	2	ГБ (DDR3L)

Электропитание и энергопотребление

Напряжение питания: 12 В (Goldfinger Power)
Потребляемая мощность: 18 Вт (макс.)

Диапазон температур

Рабочая температура: -20~60℃
Температура хранения: -40~85℃

Технические размеры

181 мм(Д) x 111 мм(Ш)x20 мм(Г)
