Оптический трансивер SFP28 CWDM(1271~1371nm) объединяет приемный и передающий тракт в одном модуле. На стороне передачи один из последовательных потоков данных восстанавливается, пересинхронизируется и передается на драйвер лазера. На стороне приема оптические потоки данных восстанавливаются с помощью PIN и трансимпедансного усилителя, пересинхронизируются. Этот модуль имеет электрический интерфейс с возможностью горячего подключения, низкое энергопотребление.
Продукт разработан с форм-фактором, оптическим/электрическим соединением и цифровым диагностическим интерфейсом в соответствии с SFP28 и соответствует IEEE 802.3cc.

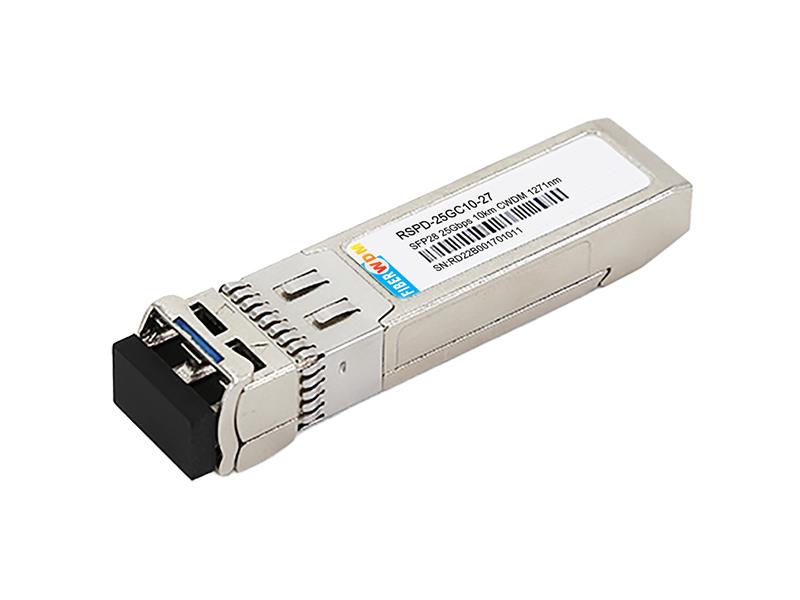

Трансивер 25Gbps SFP28 CWDM 1271~1371nm Duplex 10km
Особенности продукта
Применения
Выбор продукта
| Номер детали | Рабочая температура корпуса | DDMI |
| RSPD-25GC10-xx | Коммерческий(0~70°C) | Да |
| RSPD-25GC10-xx-I | Расширенный( -20~85°C) | Да |
Выбор каналов продукта
| Номер детали | Центральная длина волны | Скорость передачи данных | Расстояние |
| RSPD-25GC10-27 | 1271nm | 25.78G | 10km |
| RSPD-25GC10-29 | 1291nm | 25.78G | 10km |
| RSPD-25GC10-31 | 1311nm | 25.78G | 10km |
| RSPD-25GC10-33 | 1331nm | 25.78G | 10km |
| RSPD-25GC10-35 | 1351nm | 25.78G | 10km |
| RSPD-25GC10-37 | 1371nm | 25.78G | 10km |
Абсолютные предельные значения
| Параметр | Обозначение | Мин. | Макс. | Единица |
| Температура хранения | Ts | -50 | +95 | °C |
| Относительная влажность | RH | 0 | 95 | % |
| Напряжение питания | VCC | 0 | +3.6 | V |
Рекомендуемые условия эксплуатации
| Параметр | Обозначение | Мин. | Тип. | Макс. | Единица измерения | Примечание |
| Рабочая температура корпуса | TA | 0 | 70 | °C | Коммерческий | |
| -20 | 85 | °C | Расширенный | |||
| Напряжение питания | VCC | 3.15 | 3.3 | 3.46 | V | |
| Ток питания | ICC | 450 | mA | |||
| Потребляемая мощность | P | 1.5 | W | |||
| Скорость передачи данных | BR | 24.3 | 25.78 | 26.5 | Gbps | |
| 9/125um G.652 SMF | Lmax | 10 | km |
Электрические характеристики
| Параметр | Символ | Мин. | Макс. | Единица измерения |
| Передатчик | ||||
| Вход Tx Disable — высокий уровень | VDISH | 2 | Vcc+0.3 | V |
| Вход Tx Disable — низкий уровень | VDISL | 0 | Vcc+0.8 | V |
| Вход Tx Fault — высокий уровень | VTxFH | 2 | Vcc+0.3 | V |
| Вход Tx Fault — низкий уровень | VTxFL | 0 | Vcc+0.8 | V |
| Приёмник | ||||
| LOSS — высокий уровень | VLOSH | 2 | Vcc+0.3 | V |
| LOSS — низкий уровень | VLOSL | 0 | Vcc+0.8 | V |
Информация EEPROM
Описание конкретных полей карты памяти EEPROM приведено ниже:
Рекомендуемая принципиальная схема
Механические характеристики
