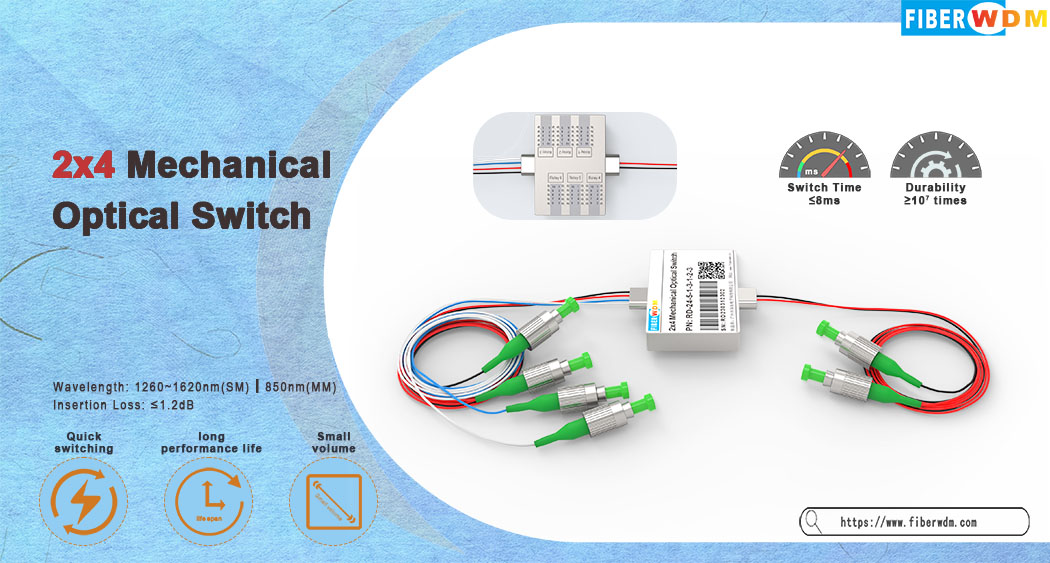

Механический оптический переключатель 2x4
Волоконно-оптический коммутатор 2X4 соединяет оптические каналы, направляя или блокируя входящий оптический сигнал в выходное волокно. Это достигается за счет использования запатентованной оптомеханической конфигурации и активируется электрическим управляющим сигналом. Версия с фиксацией сохраняет выбранный оптический путь после снятия управляющего сигнала, в то время как версии без фиксации по умолчанию переходят в открытое или закрытое состояние при отключении питания. Коммутатор оснащен встроенными электрическими датчиками положения. Новая усовершенствованная конструкция на основе материала значительно снижает чувствительность к положению подвижных частей, обеспечивая беспрецедентно высокую стабильность и непревзойденно низкую стоимость.
Технические характеристики
|
Параметры |
Технические характеристики |
Единица |
|
Рабочая длина волны |
1260~1620(СМ)、850(ММ) |
нм |
|
Вносимые потери |
≤1,2 |
дБ |
|
Потери, зависящие от длины волны |
≤0,40 |
дБ |
|
Потери, зависящие от поляризации |
≤0,05 |
дБ |
|
Потеря, зависящая от температуры |
≤0,20 |
дБ |
|
Возвратные потери |
СМ≥50 ММ≥30 |
дБ |
|
Перекрестные разговоры |
СМ≥55 ММ≥35 |
дБ |
|
Время переключения |
≤8 |
РС |
|
Повторяемость |
≤±0,02 |
дБ |
|
Долговечность |
≥107 |
раз |
|
Рабочее напряжение |
3 или 5 |
В |
|
Тип переключателя |
Нефиксируемый/фиксируемый |
/ |
|
Рабочая температура |
－20~＋70 |
℃ |
|
Температура хранения |
－40~＋85 |
℃ |
|
Оптическая мощность |
≤500 |
мвт |
|
Измерение |
52,7 Д×37,2 Ш×10,0 В |
мм |
Конфигурации контактов
|
Тип |
Состояние |
Электропривод |
Датчик состояния |
||||||
|
2×4 |
Контакт 1 |
Штифт 5 |
Штифт 6 |
Штифт 10 |
Контакт 2-3 |
Контакт 3-4 |
Контакты 7-8 |
Контакты 8-9 |
|
|
Защелкивание |
0 |
-- |
-- |
Земля |
В＋ |
Закрывать |
Открыть |
Открыть |
Закрывать |
|
1 |
В＋ |
Земля |
-- |
-- |
Открыть |
Закрывать |
Закрывать |
Открыть |
|
|
Нефиксируемый |
0 |
-- |
-- |
-- |
-- |
Закрывать |
Открыть |
Открыть |
Закрывать |
|
1 |
В＋ |
-- |
-- |
Земля |
Открыть |
Закрывать |
Закрывать |
Открыть |
|
|
НЕТ. |
Оптический маршрут |
Реле |
|||||
|
1 |
2 |
3 |
4 |
5 |
6 |
||
|
1 |
А-1, Б-2 |
0 |
0 |
0 |
1 |
0 |
1 |
|
2 |
А-1, Б-3 |
1 |
1 |
0 |
1 |
1 |
1 |
|
3 |
А-1, Б-4 |
1 |
1 |
0 |
1 |
1 |
0 |
|
4 |
А-2, Б-1 |
0 |
1 |
0 |
1 |
0 |
1 |
|
5 |
А-2, Б-3 |
1 |
1 |
1 |
1 |
1 |
1 |
|
6 |
А-2, Б-4 |
1 |
1 |
1 |
0 |
1 |
1 |
|
7 |
А-3, Б-1 |
0 |
0 |
1 |
1 |
1 |
1 |
|
8 |
А-3, Б-2 |
0 |
1 |
1 |
1 |
1 |
1 |
|
9 |
А-3, Б-4 |
1 |
1 |
1 |
0 |
0 |
1 |
|
10 |
А-4, Б-1 |
0 |
0 |
1 |
1 |
1 |
0 |
|
11 |
А-4, Б-2 |
0 |
1 |
1 |
1 |
1 |
0 |
|
12 |
А-4, Б-3 |
1 |
1 |
1 |
0 |
0 |
0 |

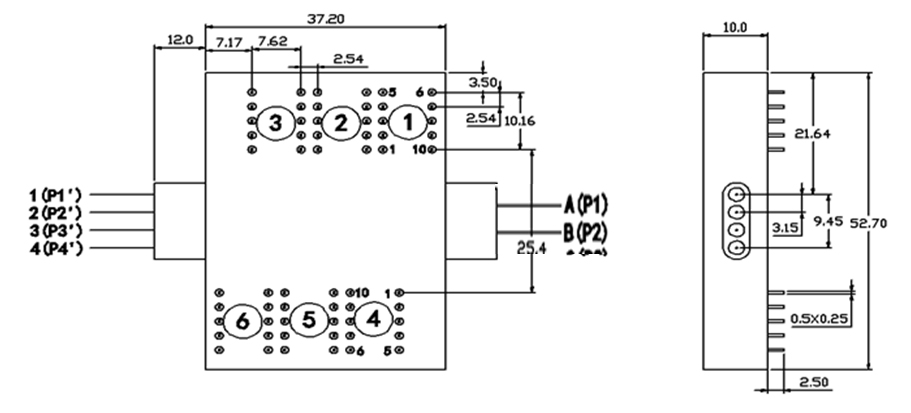

Механические размеры (единица измерения: мм)

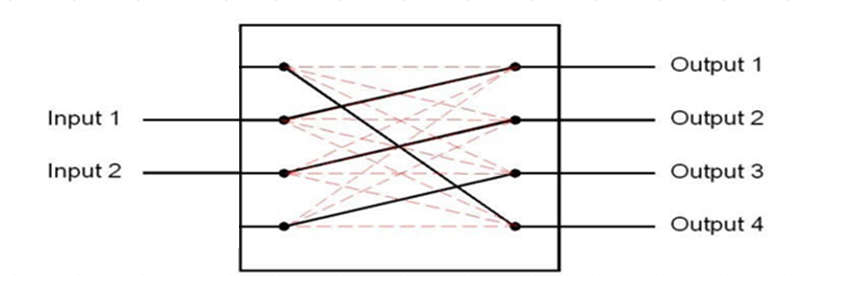

Оптический маршрут
Информация о заказе
|
РД-FSW |
-2x4- |
-Длина волны- |
-Тип переключателя- |
-Напряжение- |
-Тип волокна- |
-Упаковка- |
-Длина волокна- |
-Разъем- |
|
|
|
1060＝1 С＋Л＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=А 1310/1550＝9 850=8 Специальный＝0 |
Фиксация＝1 Нефиксируемый＝2 Специальный＝0 |
3В=3 5В=5 Специальный＝0 |
СМ28=1 50/125=5 62,5/125=6 Специальный＝0 |
Голое волокно=1 900 мкм трубка=3 Специальный＝0 |
0,25м=1 0,5м=2 1,0м=3 Специальный＝0 |
Нет=1 ФК/ПК=2 ФК/АПК=3 СК/ПК=4 СК/АПК=5 СТ/ПК=6 ЛК/ПК=7 Дуплекс LC=8 Специальный＝0 |
