Источник импульсного света когерентного обнаружения атмосферы LiDAR

Функции

  • Высокая энергия импульса: 300 мкДж
  • Ширина импульса: 100~800 нс (настраиваемая)
  • Встроенные параметры импульса, запуск одним нажатием
  • Высокая степень интеграции, малый размер, легкий вес
Категории
  • Информация о продукте

Источник импульсного света когерентного обнаружения атмосферы LiDAR

Атмосферный мониторинг имеет большое значение в области аэрокосмической безопасности, охраны окружающей среды, метеорологии и прогнозирования погоды. Основываясь на принципе доплеровского сдвига, FIBERWDM запустила интегрированный модуль для повышения удобства и надежности построения системы.

Источник света атмосферного когерентного лидара обнаружения 300 мкДж основан на конструкции MOPA, интегрируя разработанный нами сверхузкий лазер с шириной линии, ширина линии может достигать кГц, встроенный АОМ с уникальной конструкцией схемы эффективно подавляет искажение импульсного сигнала, оптимизирует многоступенчатый оптический путь усиления, эффективно подавляет возбужденное рассеяние Мандельштама-Бриллюэна и реализует высокую выходную энергию импульса 300 мкДж.

Приложения

  • Измерение ветра с помощью Доплера
  • Метеорологический мониторинг
  • Мониторинг загрязнения воздуха
  • Мониторинг ветряных электростанций в аэропорту
High Pulse Energy LiDAR

Модель: FW-LiDAR-PS-EXX-TY

Уровень мощности

Е01

Е10

Е30

/

Рабочий режим

Пульс

Состояние поляризации

Полностью ПМ

Рабочая длина волны (нм)

1550±2(МСЭ)

Ширина линии (кГц)

<200

<5

Выход

Частота сдвига (МГц)

-160 80

Коэффициент ослабления импульса (дБ)

≥100

Повторение(КГц)

Внутренняя и внешняя синхронизация

Ширина импульса по умолчанию (нс)

250 200 600

Макс. энергия одиночного импульса (мкДж)

≥10

≥100

≥300

Пиковая оптическая мощность (Вт)

≥50

≥500

Средняя оптическая мощность (Вт)

≥0,1@20КГц

≥1@10КГц

≥3@10KH

Циркулятор

1*4 Оптический коммутатор

Коэффициент поляризационного затухания (дБ)

≥18

Тип выходного волокна

PM1550

ПЛМА-ГДФ-25/300

Внутренний свет

Собственный спектральный выход

0,9~1,5

≥1,5

Рабочая температура (℃)

Т2:-40~60

Т1:-10~60 ; Т2:-40~60

Температура хранения (℃)

-40~85

Источник питания(В)

24

18~24

Внешняя синхронизация

5,5 В ≥ Высокий уровень > 3 В, Низкий уровень < 0,4 В, Длительность импульса (электрический сигнал) > 100 нс, Согласующее сопротивление 50 Ом или высокое сопротивление, Интерфейс SMA

Размеры (мм)

180*150*45

200*200*50

Потребляемая мощность (Вт)

≤25

≤65

≤100

Вес(кг)

≤1.2

≤2.2

Модель:FW-LiDAR-PS-EXX-TY;

EXX: Энергия одиночного импульса, например: E01: Выходная энергия одиночного импульса 10 мкДж;

TY: Рабочая температура, например: T1: -10~60℃; T2: -40~60℃

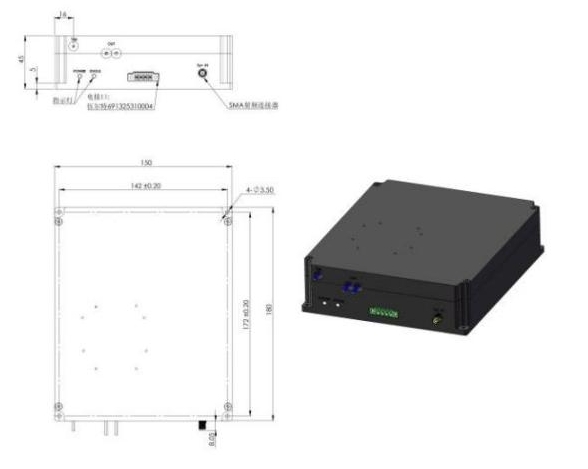

Размеры: 180*150*45 мм

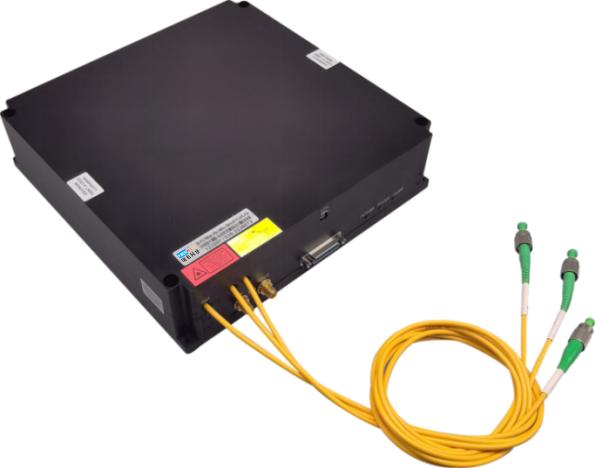

300μJ Pulsed Light Source

Размеры: 200*200*50 мм

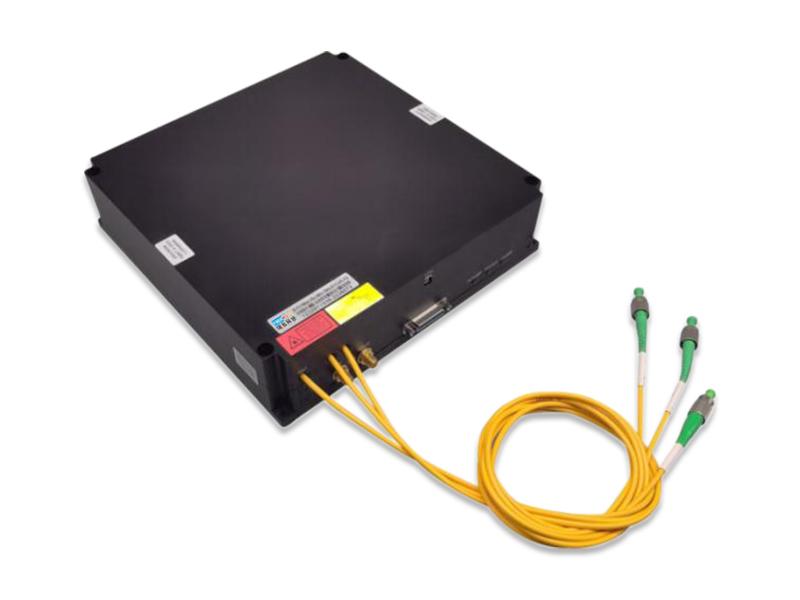

LiDAR Pulsed Light Source

Для получения информации о заказе и индивидуальных решений свяжитесь с нами: продажи@fiberwdm.com
