Интегрированный модуль DTS

Функции

Встроенный DAQ: вывод температуры напрямую
Расстояние срабатывания: 25 км (SM), 15 км (MM), 5 км (высокая точность)
Сократить цикл исследований и разработок для клиентов

Запросить сейчас Скачать

Категории

Горячие продукты

Подробная информация о продукте

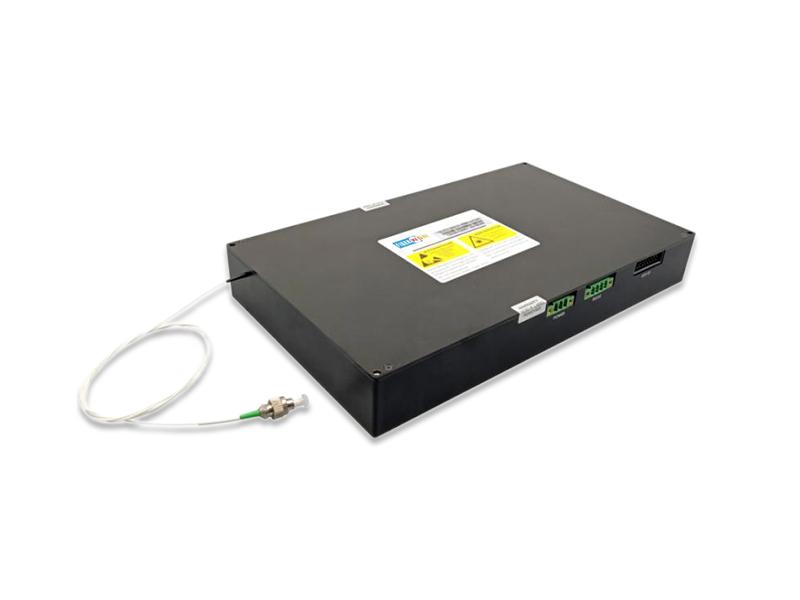

Интегрированный модуль DTS

Модуль распределенного температурного волоконного зондирования (DTS) основан на принципе комбинационного рассеяния света, одно оптическое волокно в качестве передачи, использование оптического волокна внутри стоксова света и антистоксова света по температуре с различной степенью чувствительности к температурному разрешению, широко используется в электроэнергетике, контроле температуры кабелей, измерении и обнаружении температуры нефте- и газопроводов, метро, туннелях, зданиях и других местах обнаружения пожаров.

FIBERWDM для распределенного оптоволоконного температурного зондирования поля, запущен интегрированный модуль DTS с картой сбора данных, внутренняя интеграция источника света DTS Raman, WDM, APD и карты сбора данных, сетевой порт напрямую выводит информацию о температуре. И модуль является высокоинтегрированным, с небольшим размером и высокой надежностью.

Функции

Встроенный DAQ: вывод температуры напрямую
Расстояние срабатывания: 25 км (SM), 15 км (MM), 5 км (высокая точность)
Сократить цикл исследований и разработок для клиентов

Приложения

Мониторинг температуры силового кабеля
Измерение температуры нефтегазопроводов
Обнаружение пожаров на нефтепромыслах
Обнаружение пожара в метро, туннелях и зданиях

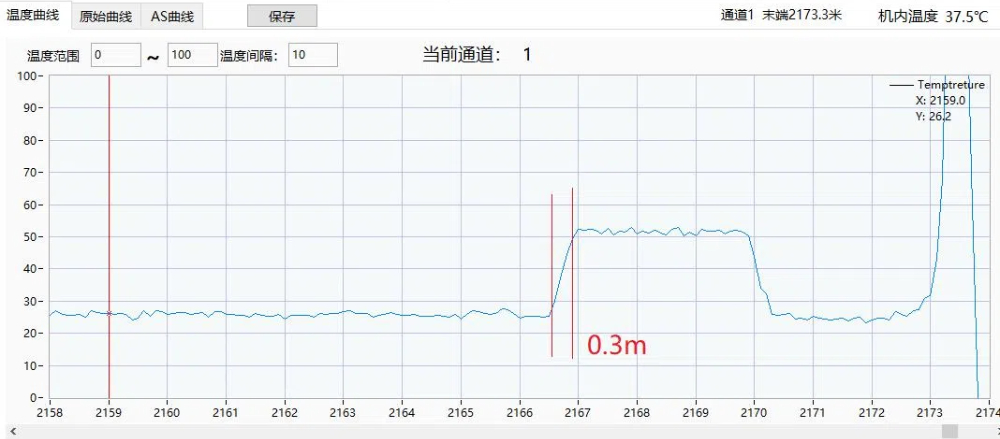

Пространственное разрешение

DTS Integrated Module

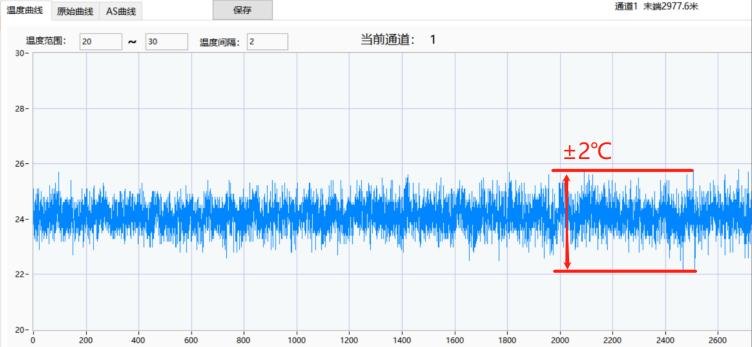

Точность температуры

DTS Integrated Module

Спецификация продукта

Параметры	Многорежимный	Высокая точность	Одномодовый	Единица
Модель	FW-DTS-15-1.0	ФВ-ДТС-05-0.3	FW-DTS-25-5.0	-
Максимальное расстояние срабатывания	15	5	25	км
Разрешение выборки	0.4	0.1	0.4	м
Пространственное разрешение	1.0	0.3	5	м
Точность определения местоположения	2	0.4	5.0	м
Время измерения	6	6	180～300	с
Точность температуры	±2		±3	℃
Тип волокна	ММ		СМ	-
Температурное разрешение	0.1			℃
Диапазон температур	-20 ～ +120			℃
Примечание: 1) Устройство может использоваться с оптическим переключателем, например 14 или 18. 2)Более широкий диапазон измерения температуры благодаря специальному оптоволокну

Параметры		Индикатор	Замечание
Электрические	Источник питания	+12 В постоянного тока/земля
Электрические	Потребляемая мощность	<25 Вт	Полная температура
Механический	Размеры	25015035мм
Механический	Тип косички	62,5 мкм ММ/СМ	Индивидуальный
Коммуникация	Выход	RS485	Modbus
	Выход	RJ45	UDP/TCP-IP
	Интерфейс	Температура на выходе

Параметры	Мин.	Макс	Единица
Рабочая температура	-10	+50	℃
Температура хранения	-40	+70	℃
Относительная влажность	5	90	%

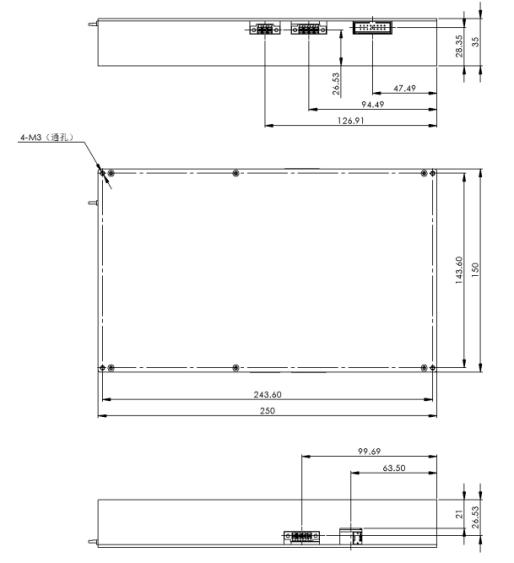

Механический

DTS Integrated Module

Для получения информации о заказе и индивидуальных решений свяжитесь с нами: продажи@fiberwdm.com

Похожие теги :

Хотите узнать об этом продукте?

ОТПРАВИТЬ Сообщение

оставить сообщение

Если .Вы заинтересованы в наших продуктах и хотите узнать больше деталей, пожалуйста, оставьте сообщение здесь, мы ответим вам, как только мы Can.

Предмет : Интегрированный модуль DTS
Ваш Тел./WhatsApp
Ваш адрес электронной почты *
Напишите свой вопрос :

сопутствующие товары

Интегрированный оптический модуль DAS (Раман)

Функции Высокая степень интеграции (UNL, AOM, EDFA, BPD，RAMAN) Рабочая температура: -10~50℃ Высокая надежность и стабильность Гибкий режим управления Одно-/двухканальный

Интегрированный оптический модуль DAS

Распределенное волоконно-оптическое акустическое зондирование (DAS) основано на принципе фазовой рефлектометрии, использующей одно обычное оптическое волокно в качестве передачи, релеевское рассеяние света внутри волокна для обнаружения, получения информации о фазе и частоте, для обнаружения звука, вибрации и других сигналов, широко используется в нефтяной и газовой промышленности, на трубопроводах, для обеспечения безопасности периметра, на высокоскоростных железнодорожных перевозках и в других областях. Для области распределенного волоконно-оптического акустического зондирования компания FIBERWDM выпустила интегрированный модуль DAS, включающий в себя разработанный ею сверхузкополосный лазер (ширина линии

Интегрированный оптический модуль DVS

Функции Высокая степень интеграции (UNL, AOM, EDFA, детектор) Рабочая температура: -15~55℃ Высокая надежность и стабильность Гибкий режим управления Одно-/двухканальный

Источник импульсного света когерентного обнаружения атмосферы LiDAR

Функции Высокая энергия импульса: 300 мкДж Ширина импульса: 100~800 нс (настраиваемая) Встроенные параметры импульса, запуск одним нажатием Высокая степень интеграции, малый размер, легкий вес

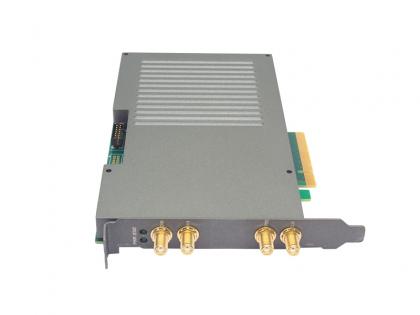

Двухканальная высокоскоростная карта сбора данных 250 Мбит/с
