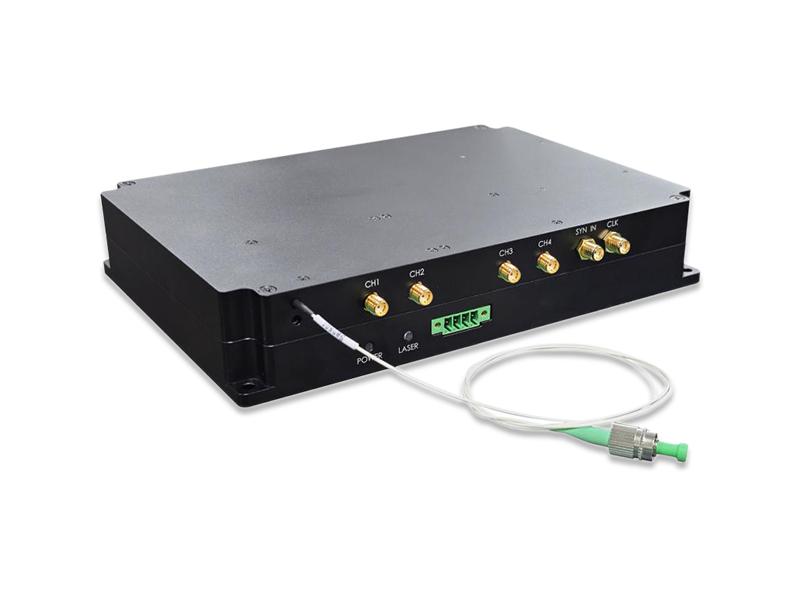

Интегрированный оптический модуль DAS (Раман)

Интегрированный оптический модуль DAS (Раман)

Функции

Высокая степень интеграции (UNL, AOM, EDFA, BPD，RAMAN)
Рабочая температура: -10~50℃
Высокая надежность и стабильность
Гибкий режим управления
Одно-/двухканальный

Запросить сейчас Скачать

Категории

Горячие продукты

Подробная информация о продукте

Интегрированный оптический модуль DAS

Распределенное волоконно-оптическое акустическое зондирование (DAS), основанное на принципе фазового OTDR, использующее одно обычное оптическое волокно в качестве передачи, рэлеевское рассеяние света внутри волокна для обнаружения, получения информации о фазе и частоте, для достижения обнаружения звука, вибрации и других сигналов, широко используется в нефтяной, газовой промышленности, охране периметра, высокоскоростном железнодорожном транспорте и других областях.

Для области распределенного оптоволоконного акустического зондирования FIBERWDM выпустила интегрированный модуль DAS, который объединяет разработанный нами сверхузкий лазер с шириной линии <3 кГц, 80M_AOM, импульсный усилитель, рамановский усилитель, сбалансированный фотодетектор. Модуль отличается высокой степенью интеграции, малыми размерами и высокой надежностью.

Функции

Высокая степень интеграции (UNL, AOM, EDFA, BPD，RAMAN)
Рабочая температура: -10~50℃
Высокая надежность и стабильность
Гибкий режим управления
Одно-/двухканальный

Приложения

Нефте- и газопроводы
Охрана периметра
Высокоскоростной железнодорожный транспорт
Силовые кабели

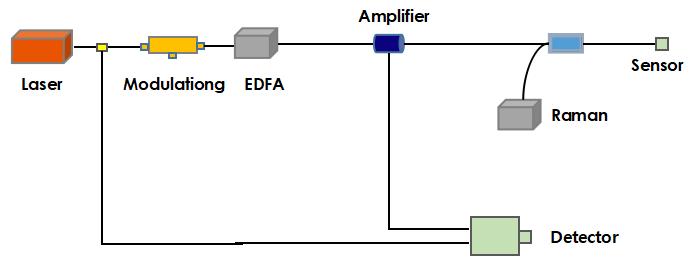

Оптический путь

DAS optical module

Модель продукта: FW-RA-DASXXX
Параметры	Мин.	Тип.	Макс	Единица
Расстояние обнаружения	-	60	60	км
Центральная длина волны	-	1550.12	-	нм
Ширина линии	-	-	3	КГц
Ширина импульса	60	100	-	нс
Частота повторения	-	2	20	КГц
Рамановская оптическая мощность	-	-	26	дБм
Пиковая импульсная оптическая мощность	-	23	30	дБм
Входное сопротивление	-	50	-	Ом
Частота сдвига	-	80	-	МГц
Длина волны	800~1700			нм
Прирост	60К			В/А
Режим соединения	АС			-
Пропускная способность	100			МГц
Режим модуляции	Внешний			-
Примечание: 1) Можно выбрать один или два канала; XXX: 399-один канал, 398-два канала 2) Соотношение сигнал/шум в хвосте составляет 4 дБ.

Параметры		Индикатор	Замечание
Электрические	Источник питания	+12 В постоянного тока/земля
Электрические	Потребляемая мощность	<36 Вт	Полная температура
Механический	Размеры	20815038мм
Механический	Тип косички	СМФ
Коммуникация	Соединитель	4PIN
	Уровень	RS232
	Интерфейс	Чтение и установка параметров

Параметр	Мин.	Макс	Единица
Рабочая температура	-10	+50	℃
Температура хранения	-40	+85	℃
Связанная влажность	5	95	%

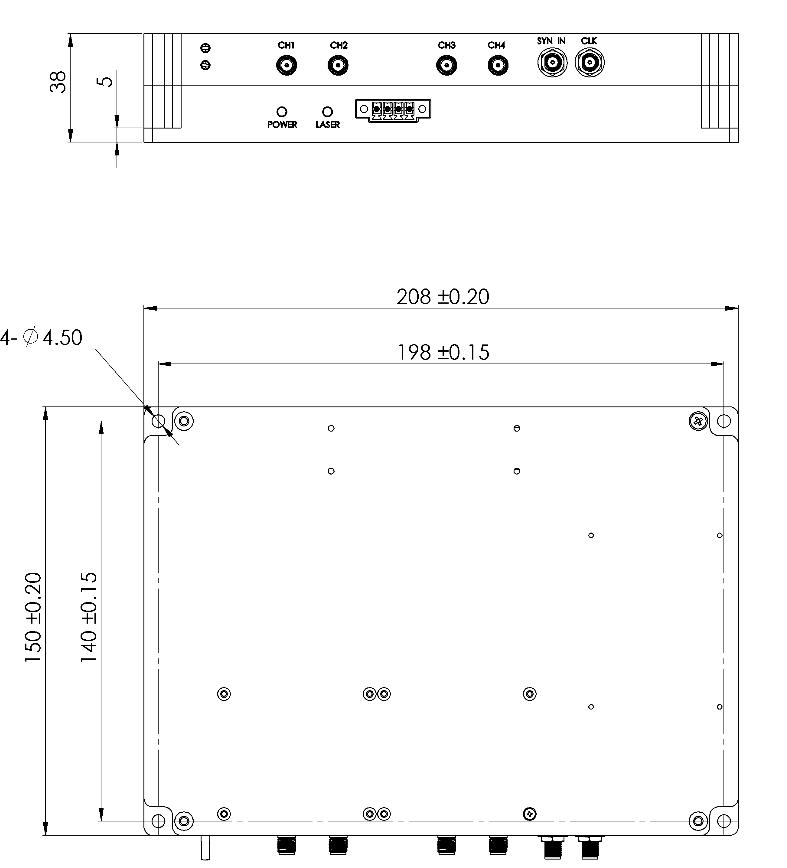

Механические размеры

DAS optical module

Для получения информации о заказе и индивидуальных решений свяжитесь с нами: продажи@fiberwdm.com
