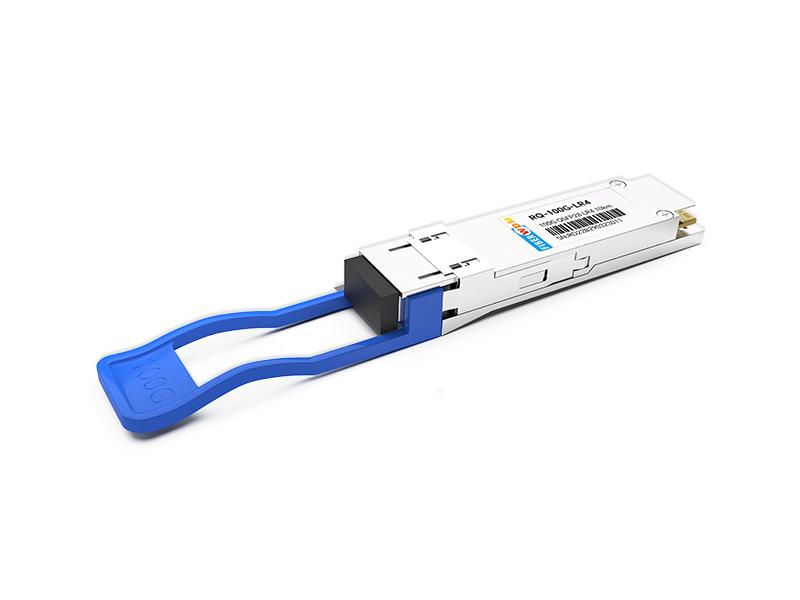

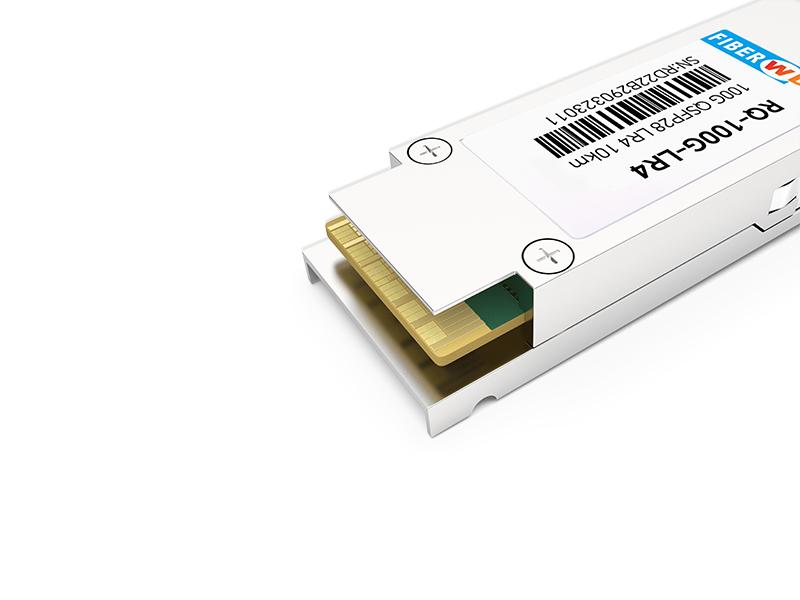

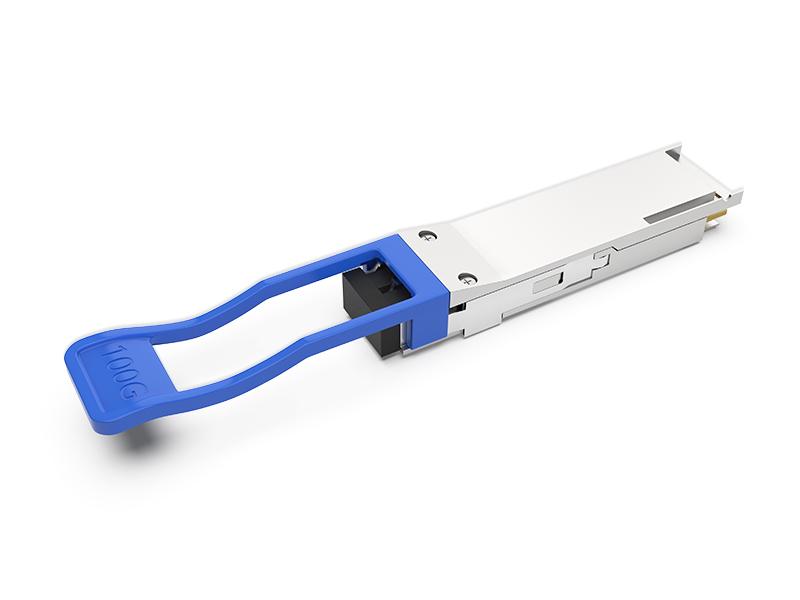

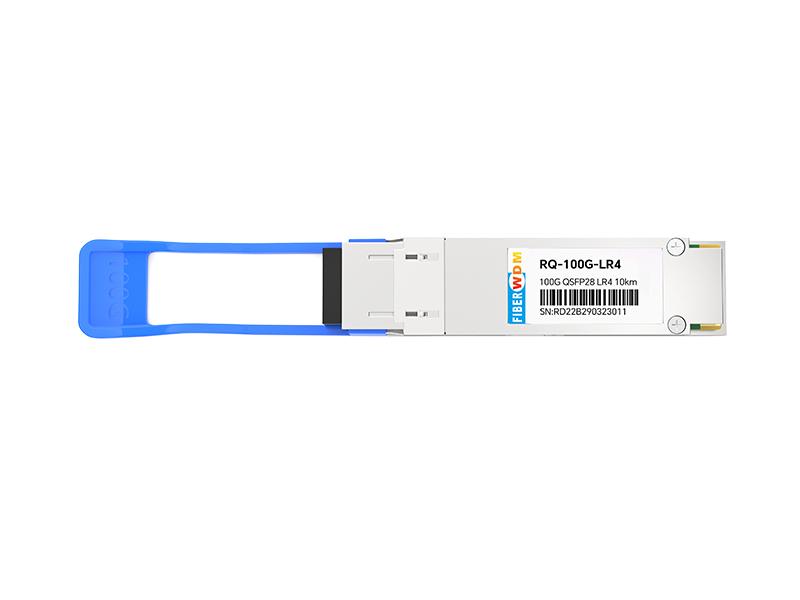

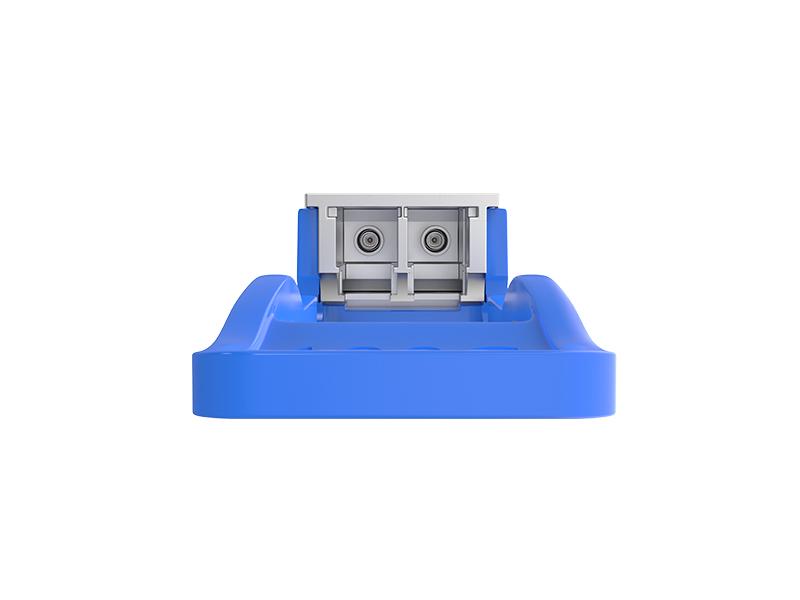

Оптический трансивер 100G QSFP28 LR4 1310 нм 10 км LC

Параметр

Обозначение

Мин.

Типичное

Макс.

Единица измерения

Температура хранения

TS

-40

+85

°C

Напряжение питания

VCCT, R

-0.5

4

V

Относительная влажность

RH

0

85

%

Параметр

Обозначение

Мин.

Типичное

Макс.

Единица измерения

Рабочая температура корпуса

TC

0

+70

°C

Напряжение питания

VCCT, R

+3.13

3.3

+3.47

В

Ток питания

ICC

1100

1500

мА

Рассеиваемая мощность

PD

5

Вт

Параметр

Обозначение

Мин.

Тип.

Макс.

Единица измерения

Примечание

Скорость передачи данных на канал

-

25.78125

Гбит/с

27.9525

Энергопотребление

-

3.6

5

Вт

Ток питания

Icc

1.1

1.5

А

Высокий уровень напряжения управления ввода-вывода

VIH

2.0

Vcc

V

Низкий уровень напряжения управления вводом/выводом

VIL

0

0.7

V

Межканальное рассогласование

TSK

35

Ps

Длительность RESETL

10

Us

Время снятия утверждения RESETL

100

ms

Время включения питания

100

ms

Передатчик

Допуск напряжения несимметричного выхода

0.3

Vcc

V

1

Допуск напряжения синфазного режима

15

mV

Дифференциальное входное напряжение передатчика

VI

150

1200

mV

Дифференциальный входной импеданс передатчика

ZIN

85

100

115

Зависимый от данных входной джиттер

DDJ

0.3

Интерфейс пользователя

Приёмник

Допуск выходного напряжения с одним концом

0.3

4

В

Дифференциальное выходное напряжение Rx

Vo

370

600

950

мВ

Напряжение нарастания и спада выхода Rx

Tr/Tf

35

пс

1

Полный джиттер

TJ

0.3

Интерфейс пользователя

Параметр

Обозначение

Мин.

Тип.

Макс.

Единица измерения

Ссылка

Передатчик

Назначение длины волны

L0

1294.53

1295.56

1296.59

нм

L1

1299.02

1300.05

1301.09

нм

L2

1303.54

1304.58

1305.63

нм

L3

1308.09

1309.14

1310.19

нм

Коэффициент подавления боковых мод

SMSR

30

-

-

дБ

Общая средняя мощность запуска

PT

-4

-

8.3

дБм

Средняя мощность запуска, каждый канал

-4

-

4.5

дБм

Разница мощности запуска между любыми двумя каналами (OMA)

-

-

6.5

дБ

Оптическая амплитуда модуляции, каждый канал

OMA

-4

4.5

дБм

Мощность запуска в OMA за вычетом штрафа передатчика и дисперсии (TDP), каждый канал

-4.8

-

дБм

TDP, каждый канал

TDP

2.2

дБ

Коэффициент гашения

ER

4

-

-

дБ

Определение маски глаза передатчика {X1, X2, X3, Y1, Y2, Y3}

{0.25, 0.4, 0.45, 0.25, 0.28, 0.4}

Допуск оптических потерь возврата

-

-

20

дБ

Средняя мощность запуска выключенного передатчика, каждый канал

Poff

-30

дБм

Относительный уровень интенсивностного шума

Rin

-128

дБ/Гц

1

Допуск оптических потерь возврата

-

-

12

дБ

Приёмник

Порог повреждения

THd

3.3

дБм

1

Эквивалентная чувствительность на канал

Rxsens

-10.6

дБм

1

Средняя мощность на входе приёмника, каждый канал

R

-10.6

0

дБм

Точность RSSI

-2

2

дБ

Отражательная способность приёмника

Rrx

-26

дБ

Мощность приёмника (OMA), каждый канал

-

-

3.5

дБм

Снятие утверждения LOS

LOSD

-15

дБм

Утверждение LOS

LOSA

-25

дБм

Гистерезис LOS

LOSH

0.5

дБ
