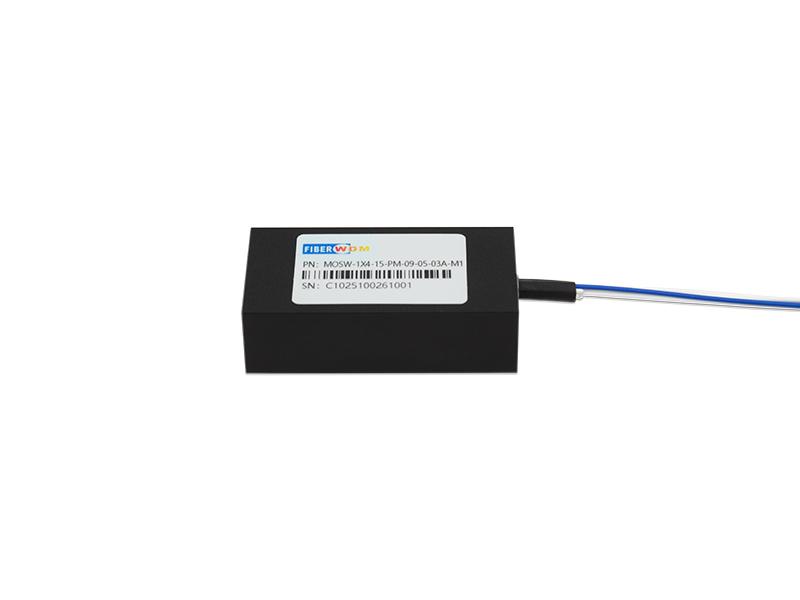

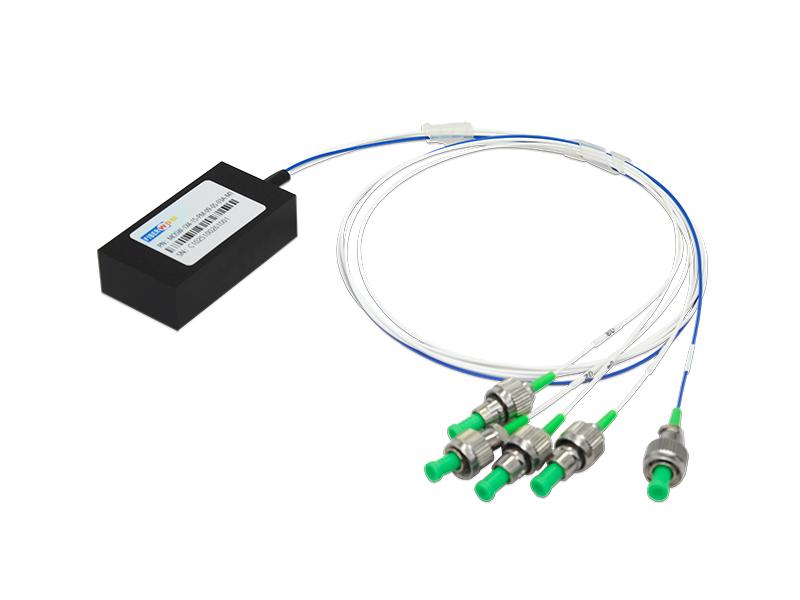

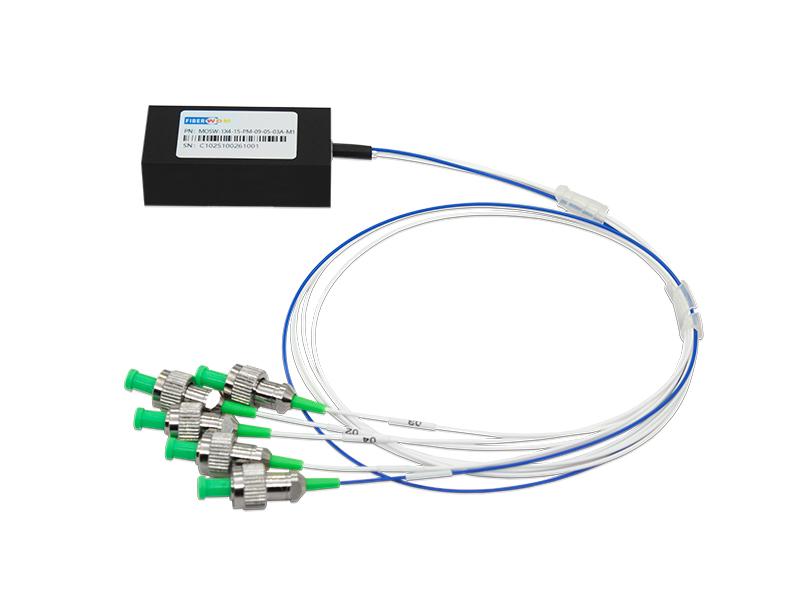

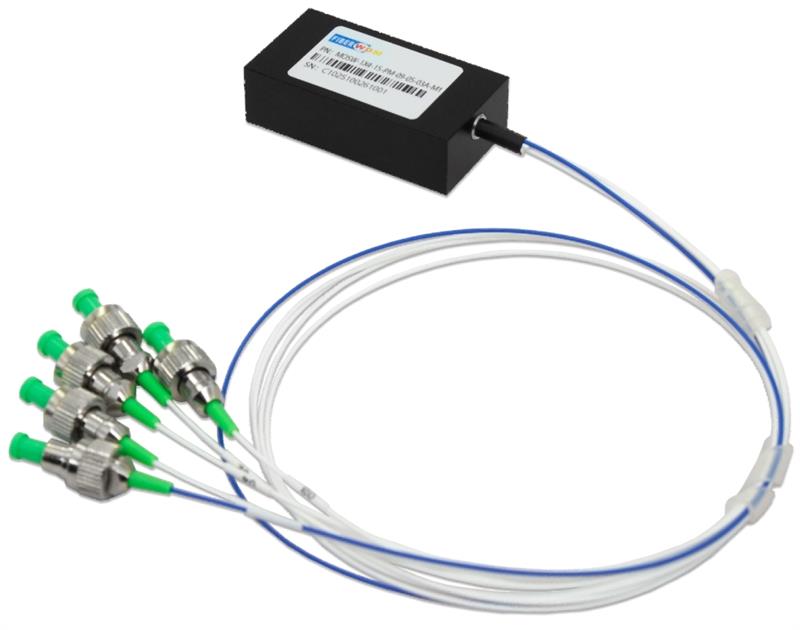

PM (поляризационно-сохраняющий) MOSW-1X4-15-PM-09-05-03A-M1

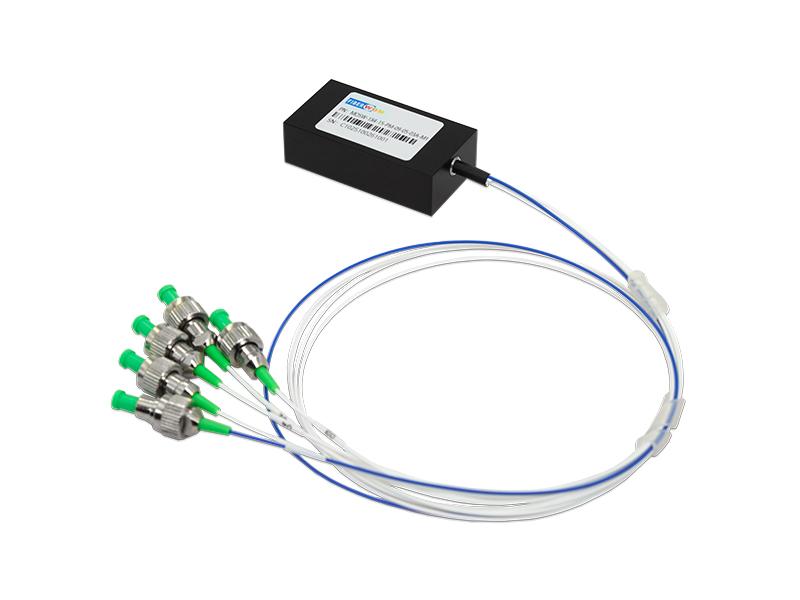

Оптический MEMS-переключатель 1x4 PM, модульная упаковка, управляющее напряжение 5 В, длина волны 1550 нм.

Корнинг Волоконно-оптический кабель PM1550, диаметр 0,9 мм, свободная трубка, длина 0,5 м, вход/выход FC/APC.

разъем 54,1*13,7*24,7 мм

Оптический MEMS-переключатель 1xN основан на технологии микроэлектромеханических систем. Он позволяет выбирать канал между входным волокном и до N выходными волокнами путем вращения MEMS-зеркала.

Этот переключатель является двунаправленным и может также использоваться в качестве селекторного переключателя Nx1. Оптический переключатель обеспечивает высокую надежность, долговечность и длительный срок службы в компактном корпусе.

Функции

• Доказанная долговечность и надежность MEMS-технологии.
• Компактный форм-фактор
• Быстрое время переключения
• Соответствует стандартам Telcordia GR-1073-CORE и RoHS.
• Интерфейс управления UART/TTL или UART/RS232

Приложения

• Маршрутизация оптических сетей
• Совместное использование ресурсов в приложениях для тестирования и измерений.
• Защита и восстановление оптических сетей

Технические характеристики оптики

Примечание: 1. Измерение IL проводится при CWL, 23℃.
2. Повторяемость определяется по результатам 100 циклов.
3. За исключением разъемов, добавьте 0,3 дБ вибраций на пару разъемов.
4. IL относится к однодиапазонному режиму. Двухдиапазонный режим добавляет 0,3 дБ.

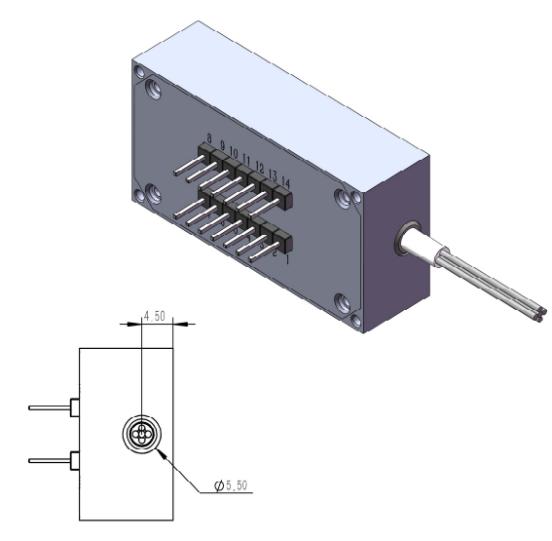

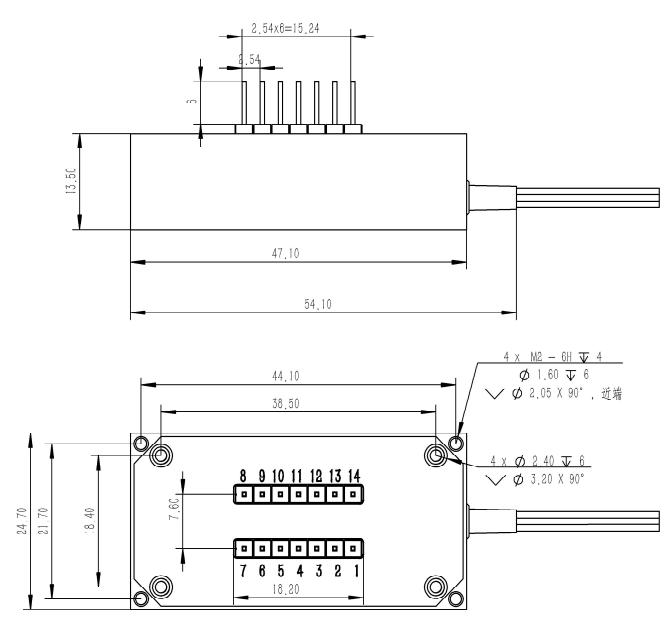

Схема размеров

M1: Для M1X4

Оптический маршрут

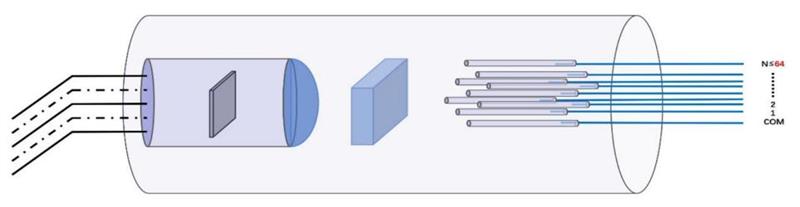

Оптический MEMS-переключатель 1x128 является нефиксирующимся устройством. При снятии напряжения зеркало возвращается в исходное положение, и входной сигнал отключается от любого выходного канала. Принцип работы оптического переключения трактов показан на рисунке ниже.

Многоканальная оптическая коммутационная система 1×N

Электронное требование

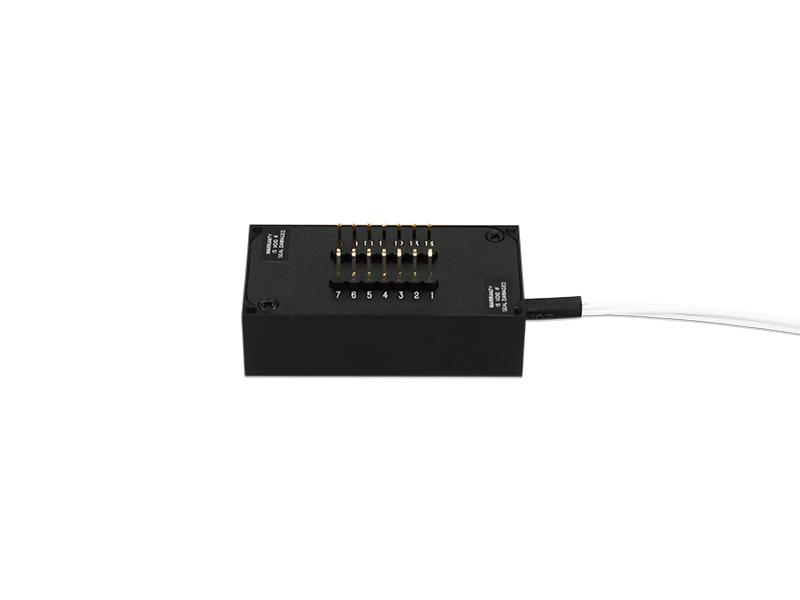

Определение штифта

Определение прошивки

1) Параметр UART 115200,8,1,N

2) Все инструкции по отправке заканчиваются на , все инструкции по ответу заканчиваются на content.

(Введите с символом '\r', код ASCII — 13, шестнадцатеричный код — 0x0D)

(Перенос строки обозначается символом '\n', код ASCII — 10, шестнадцатеричный код — 0x0A)

инструкция по переключению каналов

Запросить номер товара

Запросить номер серии

Описание интерфейса параллельной связи

14-контактный модуль имеет 6 управляющих контактов TTL (D0~D5) и до 64 каналов.

Используйте TTL для управления контактами D0~Dx, чтобы выбрать канал TTL; переключение каналов происходит по спадающим фронтам сигнала STROBE.

Определения выбора канала приведены в следующей таблице:

Версия прошивки: C4-1, V01

Информация для заказа

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

В: Поддерживает ли продукт двустороннюю связь?

А: Да, переключатель имеет двунаправленную конструкцию. Его можно использовать как оптический переключатель 1x4, а также в обратном порядке как селекторный переключатель 4x1.

В: Сколько каналов поддерживает максимум параллельный интерфейс управления?

A: Благодаря шести управляющим выводам TTL (D0~D5) поддерживается выбор до 64 каналов (каналы 1–64 соответствуют различным комбинациям уровней выводов).
