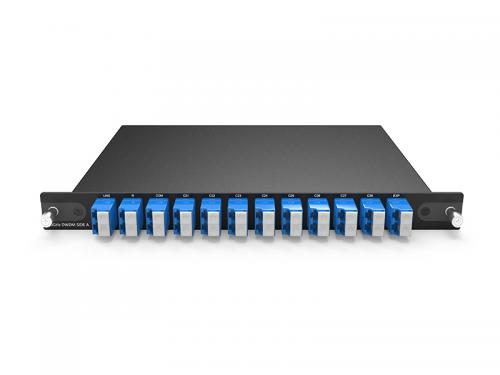

8-канальный (16 волн) DWDM MUX/DEMUX с синим и красным (R/B) фильтрами используется парами, разработанный FIBERWDM. На стороне A волны следующие: RX C21 - C28, TX C44 - C51; а на стороне B волны следующие: RX C44 - C51, TX C21 - C28. В сочетании с усилителями DWDM и устройством DCM 8-канальная система передачи DWDM может поддерживать передачу на большие расстояния по одному волокну. И это LGX box Plug-in разработанный, поэтому его можно подключить к 4-слотовой стойке 1U, максимальная емкость поддерживает 4*8 каналов в системе.

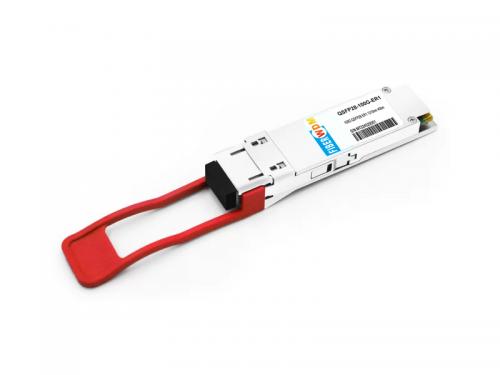

Оптические приёмопередающие модули 100G QSFP28 ER1 разработаны для поддержки сетей Ethernet 100G и подходят для линий связи центров обработки данных длиной до 40 км по одномодовому оптоволокну. Модуль 100G QSFP28 ER1 соответствует спецификации 100G-ER1-40 100G Lambda MSA. Передающая сторона преобразует 4 электрических сигнала NRZ по 25G в 1 оптический сигнал PAM4 по 100G. Обратная приёмная сторона преобразует 1 оптический сигнал NRZ по 100G в 4 электрических сигнала NRZ по 25G.
Модуль поддерживает один оптический канал с центральной длиной волны 1310 нм и скоростью передачи данных 50 Гбод. Электрический интерфейс соответствует стандартам IEEE 802.3cd и QSFP28 MSA в направлениях передачи и приёма, а оптический интерфейс соответствует стандартам IEEE 802.3cd и 100G Lambda MSA с дуплексным LC-разъёмом.
Модуль приемопередатчика QSFP112 400GBASE LR4 предназначен для соединений Ethernet 400G на расстоянии более 10 км по одномодовому волокну. Модуль содержит 4 параллельных канала на центральной длине волны CWDM, каждый из которых работает на скорости 106,25G. На тракте приемника используются 4 фотодиода и 4-канальная матрица TIA, а также ретаймеры PAM4.
Характеристики продукта Соответствует OSFP MSA 4-полосная конструкция CWDM MUX/DEMUX 100G Lambda MSA 400G-FR4 соответствует спецификации Передача данных на расстояние до 2 км по одномодовому волокну (SMF) с FEC Температура рабочего корпуса: от 0 до 70oC Электрический интерфейс 8x53,125 Гбит/с (400GAUI-8) Скорость передачи данных 106,25 Гбит/с (PAM4) на канал. Максимальная потребляемая мощность 12 Вт Дуплексный LC-разъем Соответствует RoHS
Модули трансивера 400G QSFP112 DR4 предназначены для использования в соединениях 400 Gigabit Ethernet на одномодовом оптоволокне длиной до 500 м. Они соответствуют стандартам QSFP112 MSA, IEEE 802.3bs и 100G Lambda MSA. Оптический трансивер соответствует требованиям RoHS.
Модули трансивера 400G QSFP112 FR4 предназначены для использования в соединениях 400 Gigabit Ethernet на одномодовом оптоволокне длиной до 2 км. Они соответствуют стандартам QSFP112 MSA, IEEE 802.3cu и 100G Lambda MSA. Оптический трансивер соответствует требованиям RoHS.
Модули трансивера 400G QSFP112 SR4 предназначены для использования в соединениях Ethernet 400 Gigabit на многомодовом волокне OM4 длиной до 100 м. Они соответствуют стандартам QSFP112 MSA и IEEE 802.3db. Оптический трансивер соответствует требованиям RoHS.
Функции Проверенная долговечность и надежность MEMS Компактный форм-фактор Быстрое время переключения Соответствует стандартам Telcordia GR-1073-CORE и RoHS Интерфейс управления UART/TTL или UART/RS232
Характеристики продукта Низкие вносимые потери, широкий диапазон длин волн Низкий уровень перекрестных помех в канале, высокая стабильность и надежность Сохраняет оптический путь при отключении питания Внутренняя схема с самодиагностикой и обнаружением неисправностей Простой метод управления, компактный размер, легко интегрируется в системы
Характеристики продукта Низкие вносимые потери, широкий диапазон длин волн Низкий уровень перекрестных помех в канале, высокая стабильность и надежность Сохраняет оптический путь при отключении питания Внутренняя схема с самодиагностикой и обнаружением неисправностей Простой метод управления, компактный размер, легко интегрируется в системы
Характеристики продукта Поддерживает скорость передачи данных до 25,78 Гбит/с SFP+ с возможностью «горячего» подключения До 40 км для передачи SMF Совместимость с SFP+ MSA и SFF-8472 с дуплексным разъемом LC Совместимо с RoHS Один источник питания +3,3 В2 Цифровой диагностический мониторинг в реальном времени Температура рабочего корпуса: Стандарт: от 0 до +70°C
