Характеристики продукта

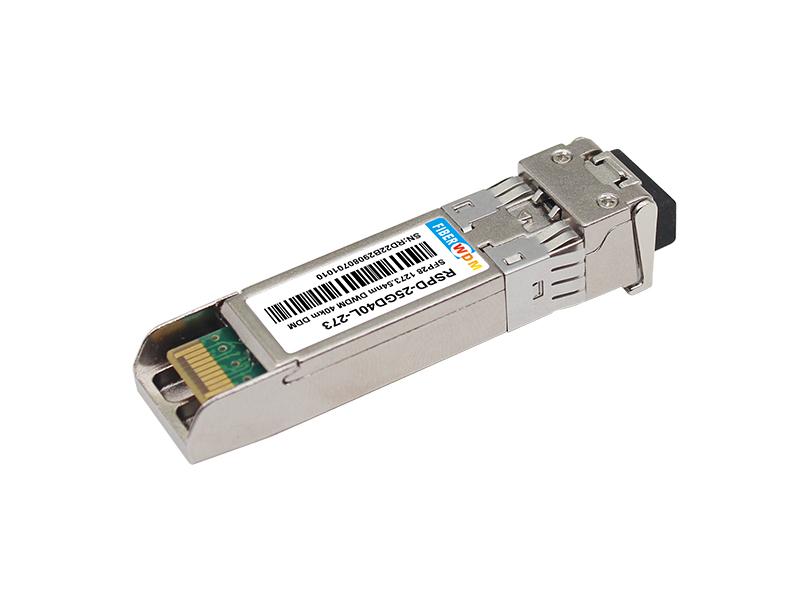

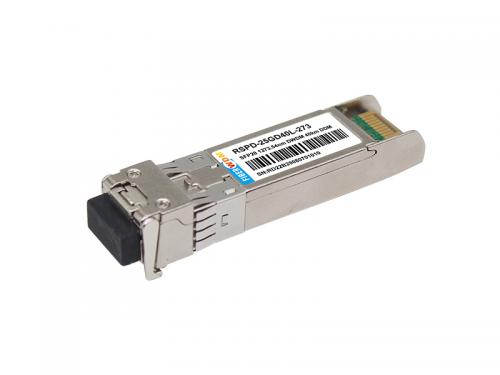

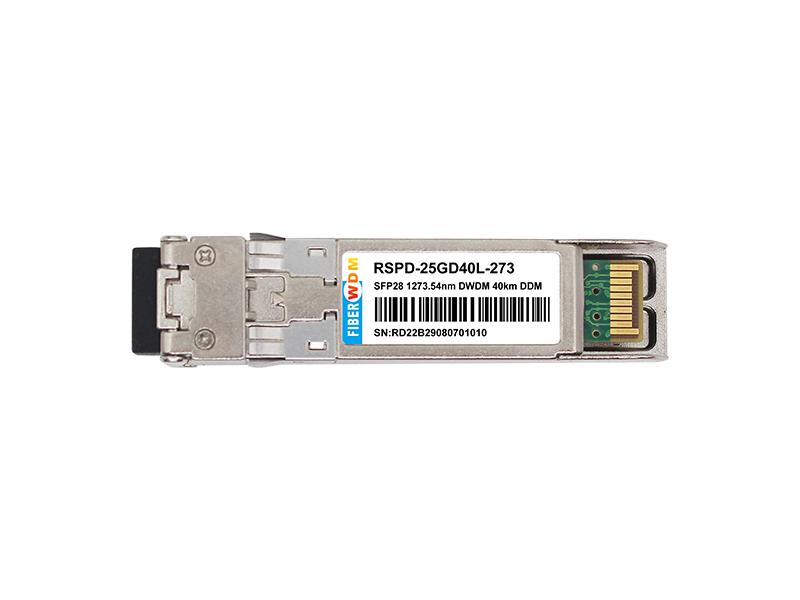

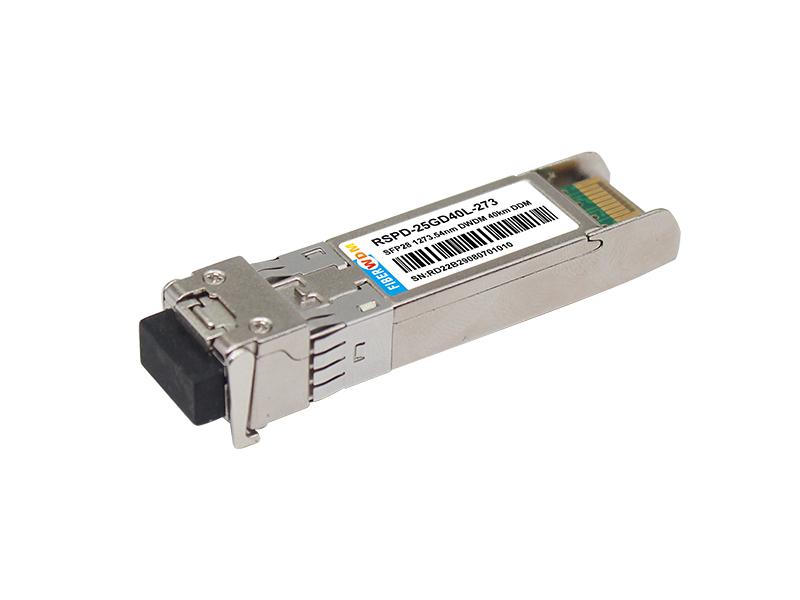

25 Гбит/с SFP28 LAN-WDM трансивер, DML&APD одномодовый, радиус действия 40 км
РСПД-25ГДЛ40-XXX
Приложения
Описание
Трансиверы SFP28 представляют собой высокопроизводительные, экономичные модули, поддерживающие скорость передачи данных 25,78 Гбит/с и дальность передачи 40 км по SMF.
Приемопередатчик состоит из трех секций: охлаждаемого лазерного передатчика DML, фотодиода APD, интегрированного с трансимпедансным предусилителем (TIA) и блоком управления MCU. Все модули соответствуют требованиям безопасности лазеров класса I.
Трансиверы совместимы с SFP Multi-Source Agreement и функциями цифровой диагностики SFF-8472.

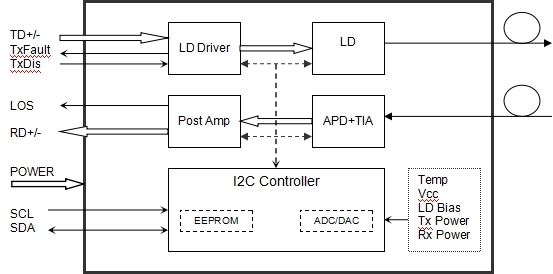

Функциональная схема приемопередатчика
Абсолютные максимальные рейтинги
Параметр |
Символ |
Мин. |
Тип. |
Макс. |
Единица |
Температура хранения |
Тс |
-40 |
- | 85 | ℃ |
Относительная влажность |
РХ |
5 |
- | 95 | % |
Напряжение питания |
ВКЦ |
-0.3 | - | 4 | В |
Входное напряжение сигнала |
ВСИ |
Вкц-0.3 |
- |
Vcc+0.3 |
В |
Рекомендуемые условия эксплуатации
Параметр |
Символ |
Мин. |
Тип. |
Макс. |
Единица |
Примечание |
Рабочая температура корпуса |
Tcase |
0 |
70 |
℃ | ||
Напряжение питания |
ВКЦ |
3.14 | 3.3 | 3.47 | В | |
Ток источника питания |
МУС |
600 |
мА |
|||
Скорость передачи данных |
БР |
25.78 |
Гбит/с |
Скорость передачи/скорость приема |
||
Расстояние передачи |
ТД | 40 | км | |||
Связанное волокно |
Одномодовое волокно |
9/125um одномодовый оптоволоконный кабель |
Оптические характеристики
Параметр |
Символ |
Мин. |
Тип. |
Макс. |
Единица |
Примечание |
Передатчик |
||||||
Длины волн полосы (диапазон) |
1272,55 до 1274,54 1276,89 до 1278,89 1281,25 до 1283,27 1285,65 до 1287,69 1290.07 по 1292.12 1294,53 до 1296,59 1299.02 по 1301.09 1303,54 до 1305,63 1308.09 по 1310.19 |
нм | ||||
Средняя мощность запуска |
ПО |
0 | - | +6.0 |
дБм |
|
Средняя мощность излучения (лазер выключен) |
Пофф |
- | - |
-30 |
дБм |
|
Ширина полосы спектра (-20 дБ) |
Дл |
- | - | 1 | нм | |
Коэффициент подавления побочных мод |
СМР |
30 | - | - | дБ | |
Штраф за передатчик и рассеивание |
ТДП | - | - | 1 | дБ | |
Коэффициент вымирания |
ER | 3.5 | - | - | дБ | |
Выходная маска для глаз |
Соответствует IEEE 802.3cc |
Примечание (2) |
||||
Приемник |
||||||
Входная оптическая длина волны |
λIN |
1272.55 | 1310.19 | нм | ||
Чувствительность приемника-СРЕДНЯЯ |
PSens |
-19 |
дБм |
Примечание (1) |
||
Чувствительность приемника-OMA |
PSens-OMA |
-18.2 |
дБм |
Примечание (1) |
||
Входная мощность насыщения (перегрузка) |
ПСАТ |
-4 |
дБм |
Примечание (1) |
||
Коэффициент отражения приемника |
-26 |
дБ |
||||
Потеря сигнала Assert |
ПА |
-30 |
дБм |
|||
Потеря сигнала Де-утверждение |
ПД |
-20 |
дБм |
|||
ЛОС - Гистерезис |
Физ |
0,5 |
дБ |
Примечание:
Примечание ( 1 ): БЕР ≤ 5 х 10 -5
Характеристики электрического интерфейса
Характеристики высокоскоростного электрического интерфейса
Параметр |
Символ |
Мин. |
Тип |
Макс |
Единица |
Примечания |
Передатчик |
||||||
Дифференциальный входной сигнал |
Вин(пп) |
190 | 700 |
мВ |
||
Дифференциальные входные возвратные потери (мин.) |
РЛд(ф) |
9,5–0,37f, 0,01≤f<8 4,75–7,4log10(f/14), 8 ≤f<19 |
дБ |
|||
Дифференциальный вход в синфазный режим Возвратные потери (мин.) |
РЛдк(ф) |
22-20(f/25.78), 0.01≤f<12.89 15-6(f/25.78), 12.89≤f<19 |
дБ |
|||
Несоответствие дифференциального окончания |
Тм |
10 | % | |||
Ширина глаза |
Фу |
0,46 |
Пользовательский интерфейс |
|||
Примененный синусоидальный джиттер пик-пик |
Ппж |
Согласно IEEE 802.3bm |
||||
Высота глаз |
Эх |
95 |
мВ |
|||
Постоянное синфазное напряжение |
DCv |
-350 |
2850 |
мВ |
||
Приемник |
||||||
Дифференциальный размах выходных данных |
Vвых(pp) |
300 |
- | 850 |
мВ |
- |
Ширина глаза |
Фу |
0,57 |
- | - |
Пользовательский интерфейс |
- |
Вертикальное закрытие глаз |
Век |
- |
- | 5.5 |
дБ |
- |
Дифференциальные выходные возвратные потери (мин.) |
РЛд(ф) |
9,5–0,37f, 0,01≤f<8 4,75–7,4log10(f/14), 8 ≤f<19 |
дБ |
- | ||
Потери на отражение при преобразовании общего в дифференциальный режим (мин.) |
РЛдк(ф) |
22-20(f/25.78), 0.01≤f<12.89 15-6(f/25.78), 12.89≤f<19 |
дБ |
- | ||
Несоответствие дифференциального окончания |
Тм |
- |
- | 10 |
% |
- |
Время перехода, от 20% до 80% |
Тр/Тф |
12 |
- | - |
пс |
20%~80% |
Характеристики электрического интерфейса низкой скорости
Параметр |
Символ |
Мин. |
Тип. |
Макс. |
Единица |
Передатчик |
|||||
Выходной сигнал неисправности передатчика — высокий |
VFaultH |
2 | - |
Vcc+0.3 |
В |
Выходной сигнал неисправности передатчика — низкий |
VFaultL |
0 | - | 0.8 |
В |
Напряжение отключения передатчика — высокое |
ВДиШ |
2 | - |
Vcc+0.3 |
В |
Напряжение отключения передатчика — низкое |
VDisL |
0 | - | 0.8 |
В |
Приемник |
|||||
Выходное напряжение LOS - высокое |
ВЛОШ |
2 | - |
Vcc+0.3 |
В |
Выходное напряжение LOS-низкое |
ВЛОСЛ |
0 | - | 0.8 |
В |
Время и Электрика
Параметр |
Символ |
Мин. |
Типичный |
Макс |
Единица |
Tx Отключить Отрицать Время |
т_он |
1 |
РС |
||
Время подтверждения отключения передачи |
т_офф |
10 |
мкс |
||
Время инициализации, включая сброс ошибки Tx |
t_init |
300 |
РС |
||
Время подтверждения ошибки Tx |
t_fault |
100 |
мкс |
||
Tx Отключить для сброса |
t_reset |
10 |
мкс |
||
Время подтверждения LOS |
t_loss_on |
100 |
мкс |
||
Время отмены LOS |
t_loss_off |
400 |
мкс |
||
Частота тактовой частоты последовательного идентификатора |
f_serial_clock |
100 | 400 |
КГц |
|
MOD_DEF (0:2)-Высокий |
ВХ |
2 |
Вкц |
В |
|
MOD_DEF (0:2)-Низкий |
ВЛ |
0.8 |
В |
Диагностика
Параметр |
Диапазон |
Единица |
Точность |
Калибровка |
Температура |
от 0 до 70 |
℃ |
±3°С |
Внутренний |
Напряжение |
3,0-3,6 |
В |
±3% |
Внутренний |
Ток смещения |
от 0 до 100 |
мА |
±10% |
Внутренний |
Мощность передатчика |
от 0 до 6 |
дБм |
±3дБ |
Внутренний |
Мощность приемника |
-19 до -4 |
дБм |
±3дБ |
Внутренний |

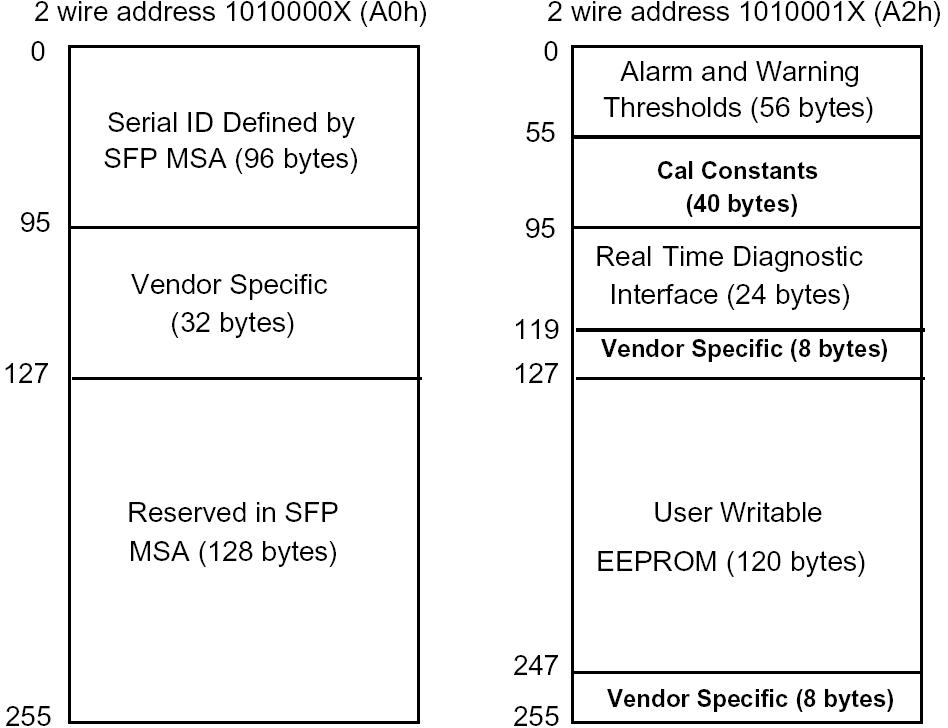

Цифровая диагностическая карта памяти
Трансиверы предоставляют содержимое памяти последовательного идентификатора и диагностическую информацию о текущих рабочих условиях через 2-проводной последовательный интерфейс (SCL, SDA).
Реализована диагностическая информация с внутренней или внешней калибровкой, включая мониторинг принимаемой мощности, мониторинг передаваемой мощности, мониторинг тока смещения, мониторинг напряжения питания и мониторинг температуры.
Специфическое поле данных карты цифровой диагностической памяти определяется следующим образом.
Описания контактов
Приколоть |
Имя сигнала |
Описание |
Вилка Посл. |
Примечания |
1 |
ВЕЕТ |
Заземление передатчика |
1 | |
2 |
ОШИБКА ПЕРЕДАЧИ |
Индикация неисправности передатчика |
3 |
Примечание 1 |
3 |
ОТКЛЮЧИТЬ ПЕРЕДАЧУ |
Отключить передатчик |
3 |
Примечание 2 |
4 |
ПДД |
Последовательный сигнал данных SDA |
3 | |
5 |
СКЛ |
Последовательный тактовый сигнал SCL |
3 | |
6 |
МОД_АБС |
Модуль отсутствует. Заземлен внутри модуля. |
3 | |
7 |
RS0 |
Не подключено |
3 | |
8 |
ЛОС |
Потеря сигнала |
3 |
Примечание 3 |
9 |
RS1 |
Не подключено |
3 | |
10 |
ВЕЕР |
Заземление приемника |
1 | |
11 |
ВЕЕР |
Заземление приемника |
1 | |
12 |
RD- |
Инв. Полученные данные Вывод |
3 |
Примечание 4 |
13 |
РД+ |
Полученные данные |
3 |
Примечание 4 |
14 |
ВЕЕР |
Заземление приемника |
1 | |
15 |
VCCR |
Источник питания приемника |
2 | |
16 |
ВКТ |
Источник питания передатчика |
2 | |
17 |
ВЕЕТ |
Заземление передатчика |
1 | |
18 |
ТД+ |
Передача данных в |
3 |
Примечание 5 |
19 |
ТД- |
Инв. Передача данных в |
3 |
Примечание 5 |
20 |
ВЕЕТ |
Заземление передатчика |
1 |
Примечания:
Plug Seq.: Последовательность включения штифтов во время горячего подключения.
1) TX Fault — это выход с открытым коллектором, который должен быть подтянут резистором 4,7k~10kΩ на главной плате к напряжению между 2,0 В и Vcc+0,3 В. Логический 0 указывает на нормальную работу; логическая 1 указывает на неисправность лазера какого-либо типа. В низком состоянии выход будет подтянут до менее 0,8 В.
2) Выход лазера отключен при TDIS >2,0 В или разомкнут, включен при TDIS <0,8 В.
3) LOS — выход с открытым коллектором. Должен быть подтянут резистором 4,7 кОм~10 кОм на главной плате до напряжения от 2,0 В до 3,6 В. Логический 0 указывает на нормальную работу; логическая 1 указывает на потерю сигнала.
4) RD-/+: Это дифференциальные выходы приемника. Это внутренние 100 дифференциальных линий переменного тока, которые должны быть оконцованы 100 Ом (дифференциал) на SERDES пользователя.
5) TD-/+: Это дифференциальные входы передатчика. Они представляют собой внутренние дифференциальные линии переменного тока с дифференциальным завершением 100 Ом внутри модуля.

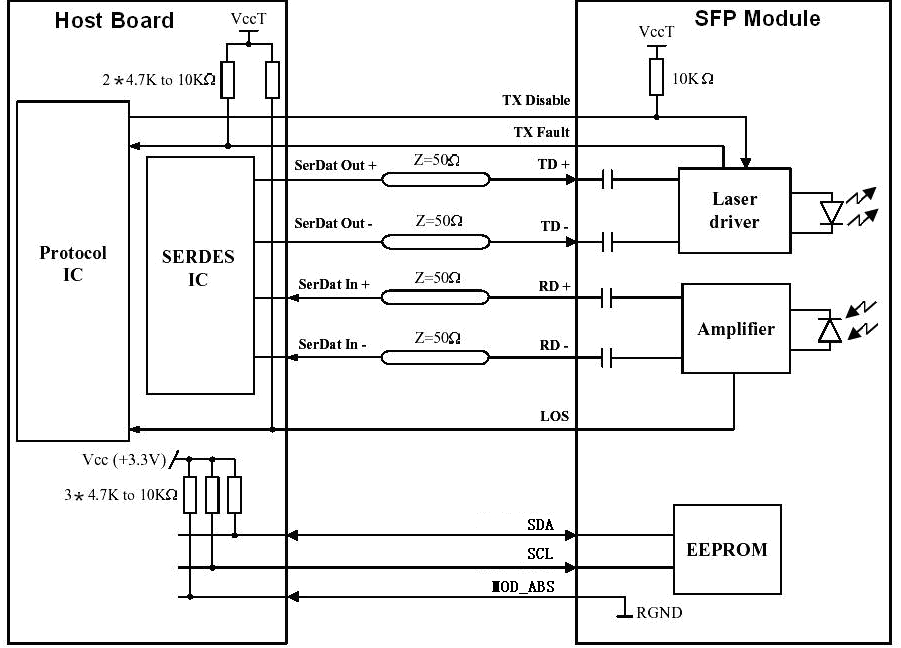

Р рекомендуемая схема интерфейса

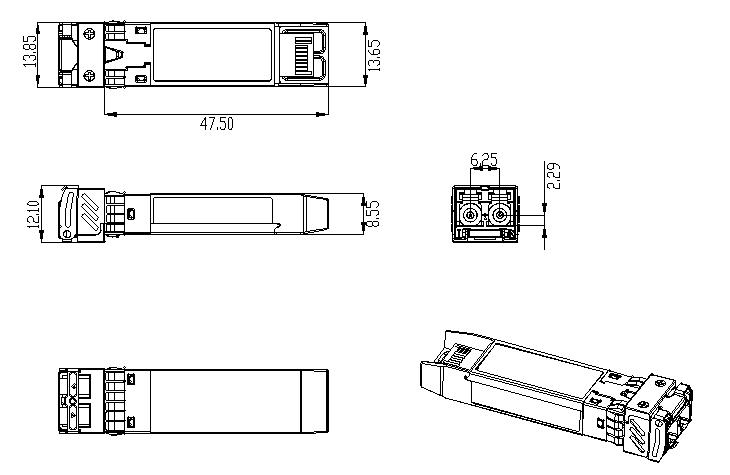

Механические размеры

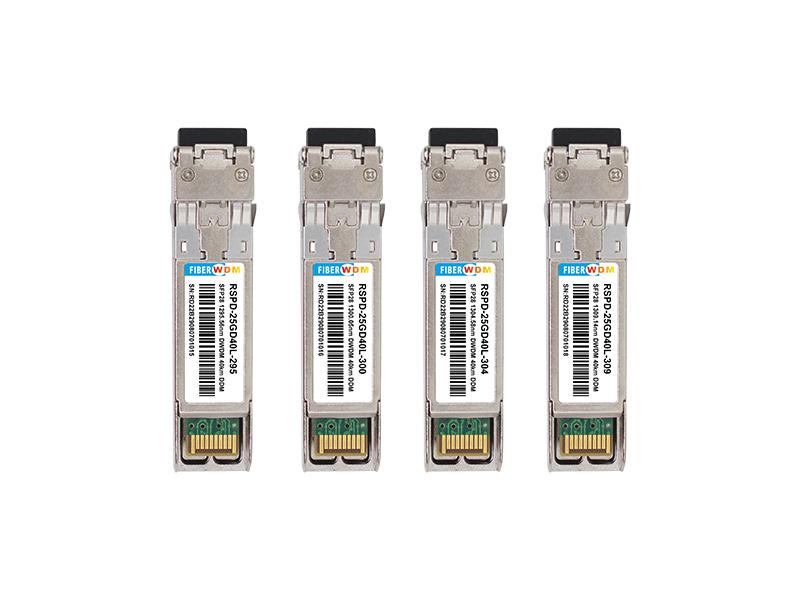

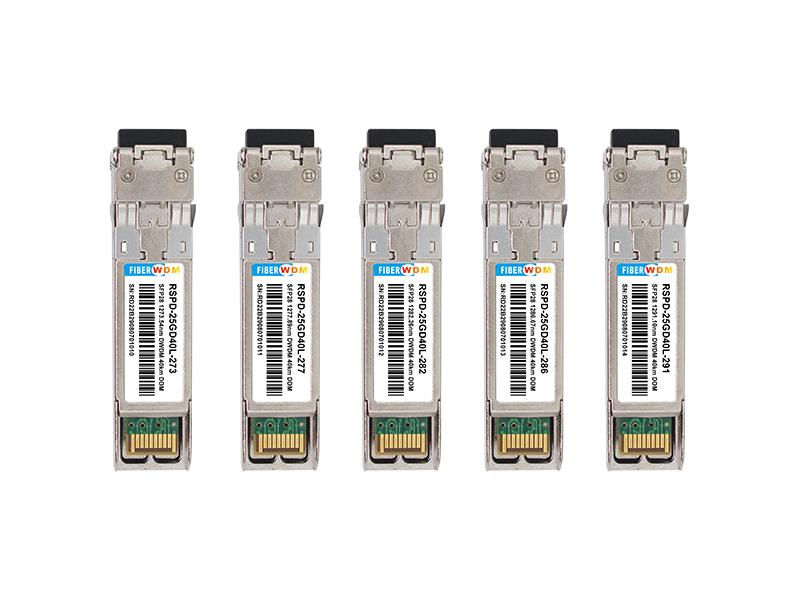

Информация о заказе
Номер детали |
Описание продукта |
РСПД-25ГД40Л-273 |
SFP28 1273,54 нм LAN-WDM, 25,78 Гбит/с, LC, 40 км, 0°C~+70°C, с DDM |
РСПД-25ГДЛ40-277 |
SFP28 1277,89 нм LAN-WDM, 25,78 Гбит/с, LC, 40 км, 0°C~+70°C, с DDM |
РСПД-25ГДЛ40-282 |
SFP28 1282,26 нм LAN-WDM, 25,78 Гбит/с, LC, 40 км, 0°C~+70°C, с DDM |
РСПД-25ГДЛ40-286 |
SFP28 1286,67 нм LAN-WDM, 25,78 Гбит/с, LC, 40 км, 0°C~+70°C, с DDM |
РСПД-25ГДЛ40-291 |
SFP28 1291,10 нм LAN-WDM, 25,78 Гбит/с, LC, 40 км, 0°C~+70°C, с DDM |
РСПД-25ГДЛ40-295 |
SFP28 1295,56 нм LAN-WDM, 25,78 Гбит/с, LC, 40 км, 0°C~+70°C, с DDM |
РСПД-25ГДЛ40-300 |
SFP28 1300,05 нм LAN-WDM, 25,78 Гбит/с, LC, 40 км, 0°C~+70°C, с DDM |
РСПД-25ГДЛ40-304 |
SFP28 1304,58 нм LAN-WDM, 25,78 Гбит/с, LC, 40 км, 0°C~+70°C, с DDM |
РСПД-25ГДЛ40-309 |
SFP28 1309,14 нм LAN-WDM, 25,78 Гбит/с, LC, 40 км, 0°C~+70°C, с DDM |
