Функции

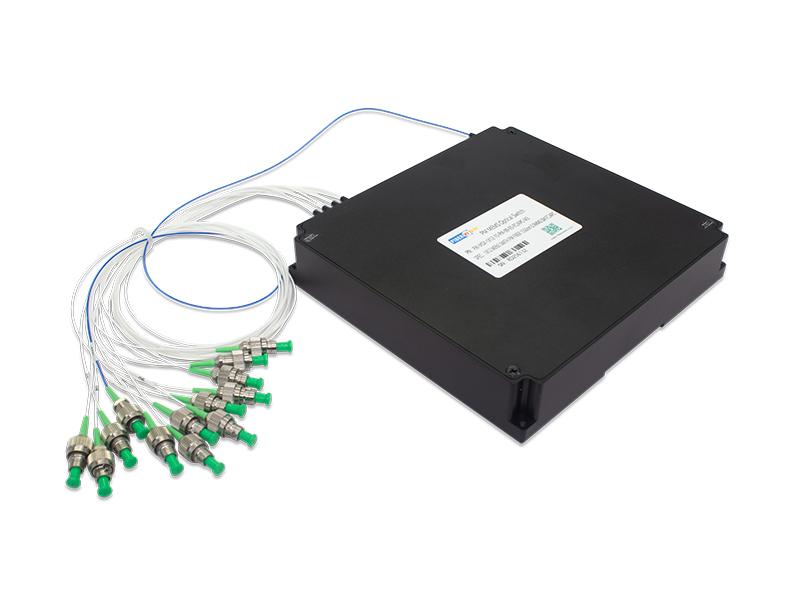

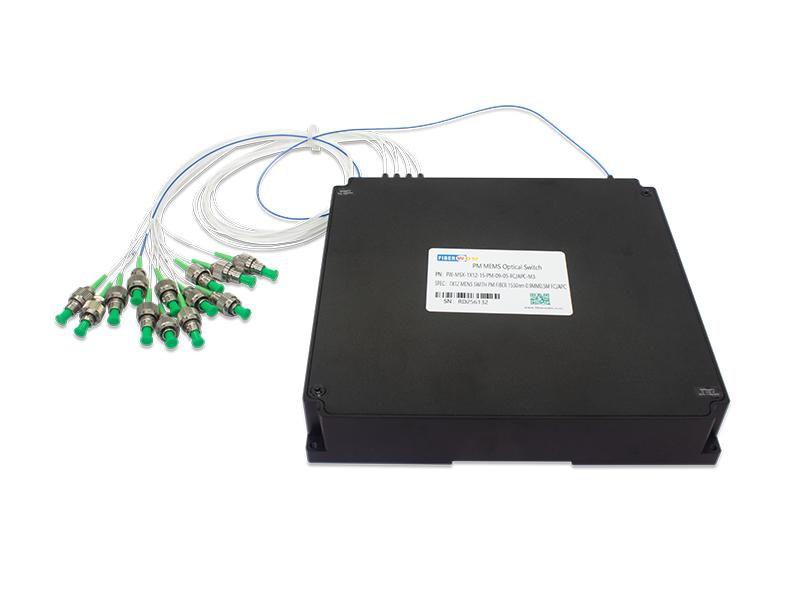

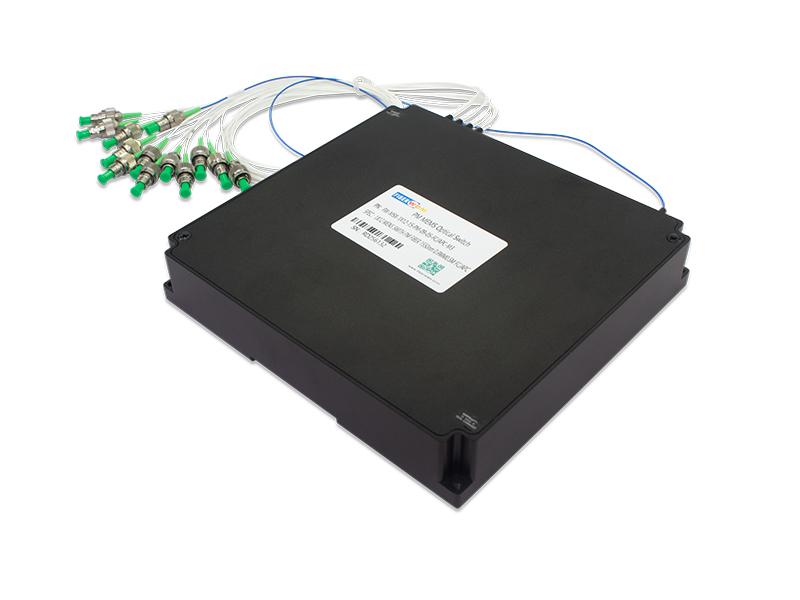

PM (сохраняющий поляризацию) 1X12 MEMS волоконно-оптический переключатель 1550 нм 0,9 мм 0,5 м PM волоконный модуль FC/APC 158x150x29 нм
FW-MSX-1X12-15-PM-09-05-FC/APC-M3

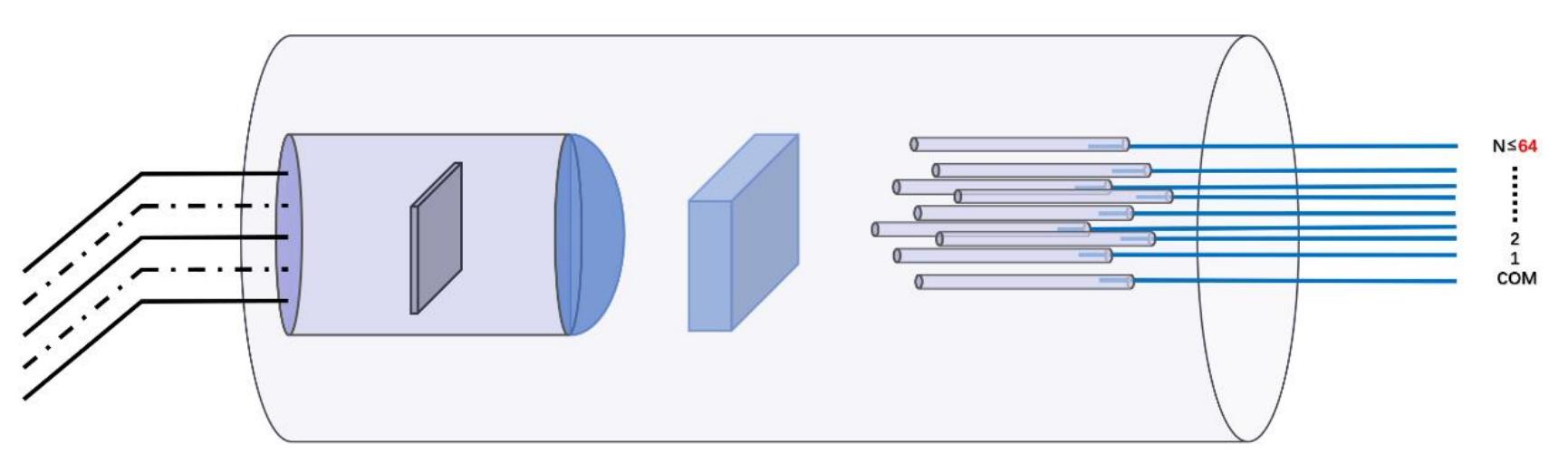

Оптический переключатель MEMS 1xN основан на технологии микроэлектромеханической системы. Он позволяет выбирать канал между входным волокном и до N выходных волокон путем вращения зеркала MEMS.
Переключатель двунаправленный и может также использоваться как селекторный переключатель Nx1. Оптический переключатель обеспечивает высоконадежную, прочную и долговечную работу в компактном корпусе.
Приложения
Технические характеристики
Таблица 1 Оптические характеристики 1
|
ПАРАМЕТР |
ЦЕНИТЬ |
ЕДИНИЦА |
ПРИМЕЧАНИЕ |
|
|
Длина волны |
15:1525~ 1568 |
нм |
Однополосный: 13 или 15 или 16 Двухдиапазонный: 13&15 или 15&16 Полный диапазон: 13&15&16 или 1290~1650 |
|
|
Длина волны теста |
1550 | нм | ||
|
МxН |
1x12 |
|||
|
Вносимые потери |
1x12 |
≤1,8 |
дБ |
1. IL измеряется при CWL, 23°C. 2. IL означает однополосный. Двухполосный добавляет 0,2 дБ 3. При наличии разъемов IL увеличивается на 0,2~0,3 дБ 4. При температуре от -5 до 65°C IL увеличивается на 0,4 дБ |
|
Возвратные потери |
≥45 |
дБ |
Или укажите клиентом |
|
|
Повторяемость |
≤0.1 |
дБ |
Повторяемость определяется после 100 циклов. |
|
|
Перекрестные помехи |
≥50 |
дБ |
Или укажите клиентом |
|
|
Потери, зависящие от поляризации |
≤0,35 |
дБ |
||
|
Потери, зависящие от длины волны |
≤0,6 |
дБ |
WDL измеряется при CWL±20 нм, 23°C |
|
|
Потеря, зависящая от температуры |
≤0,6 |
дБ |
|
|
|
Коэффициент вымирания |
≥18 |
дБ |
Сварные соединения хорошего качества |
|
|
Время переключения |
≤5 |
РС |
1.Один набор конфигураций подключения 2. Исключая время передачи протокола 3. При использовании оптимизированного линейного изменения напряжения |
|
|
Прочность |
≥1x109 |
цикл |
|
|
|
Максимальная оптическая мощность |
≤500 |
мВт |
|
|
1. Все характеристики указаны без учета разъемов.
Таблица 2 Электрические и механические характеристики 1
|
ПАРАМЕТР |
ЦЕНИТЬ |
ЕДИНИЦА |
|
Тип защелки |
Незащелкивающийся |
|
|
Тип управления |
УАПП |
|
|
Напряжение питания |
5~12 |
В |
|
Потребляемая мощность |
≤2, типично 1,7 |
Вт |
|
Тип подключения |
||
|
Измерение |
158x150x29 |
мм |
1. Все характеристики принадлежат MSX M3.
Таблица 3. Условия окружающей среды
|
ПАРАМЕТР |
ЦЕНИТЬ |
ЕДИНИЦА |
|
Рабочая температура |
-5~65 |
℃ |
|
Температура хранения |
-40~85 |
℃ |
|
Влажность при эксплуатации |
5~95 |
%ОВ |
|
Влажность при хранении |
5~95 |
%ОВ |
Таблица 4. Тип/длина пигтейла и соединителя
|
ПАРАМЕТР |
ЦЕНИТЬ |
ЕДИНИЦА |
ПРИМЕЧАНИЕ |
|
Тип волокна |
|||
|
Волоконный пигтейл (все порты) |
250 мкм волокно или 900 мкм свободная трубка |
||
|
Длина волокна (все порты) |
0,5±0,05 |
м |
Или укажите клиентом |
|
Оптический разъем (все порты) |
ФК/БТР |
Или укажите клиентом |

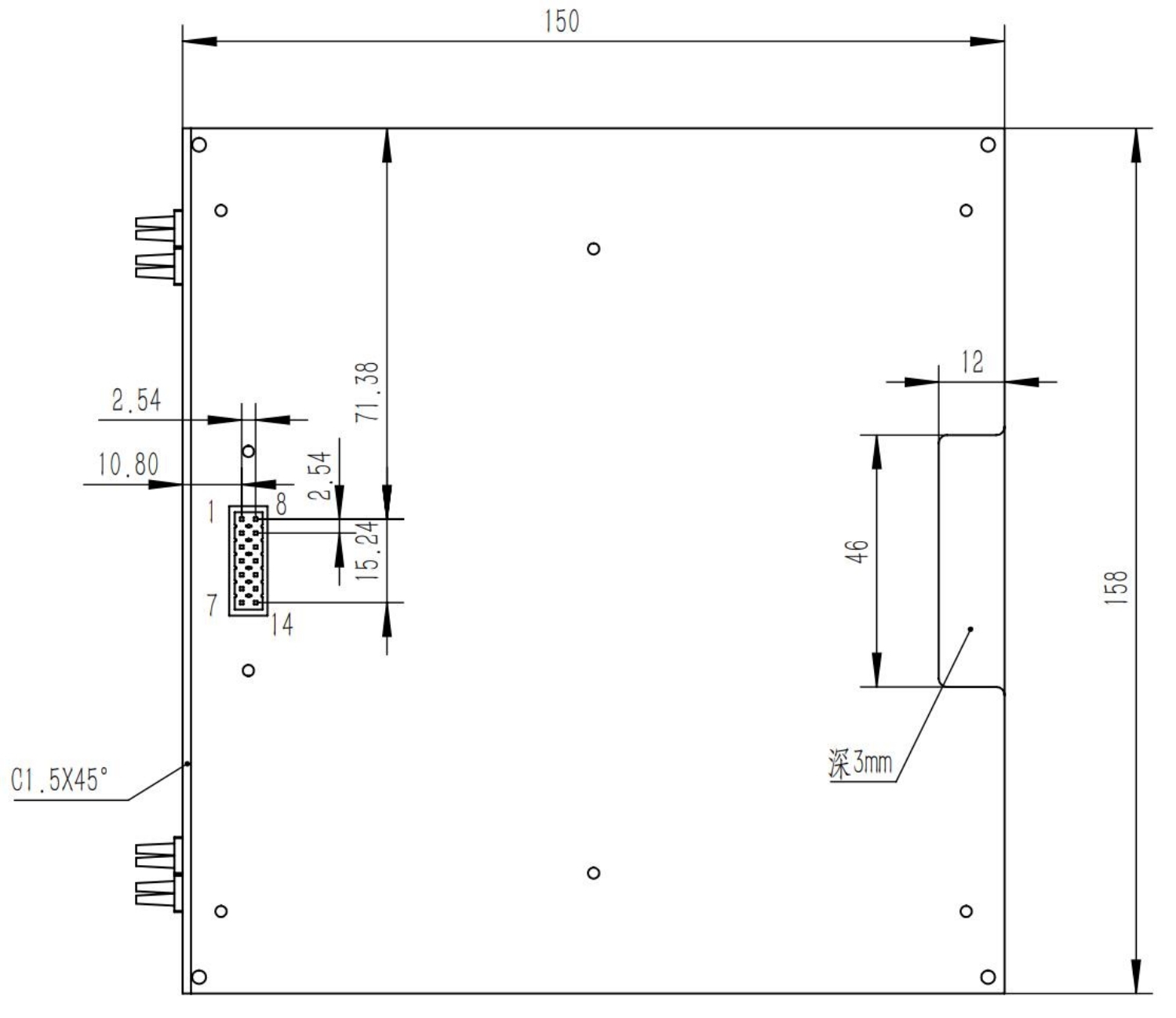

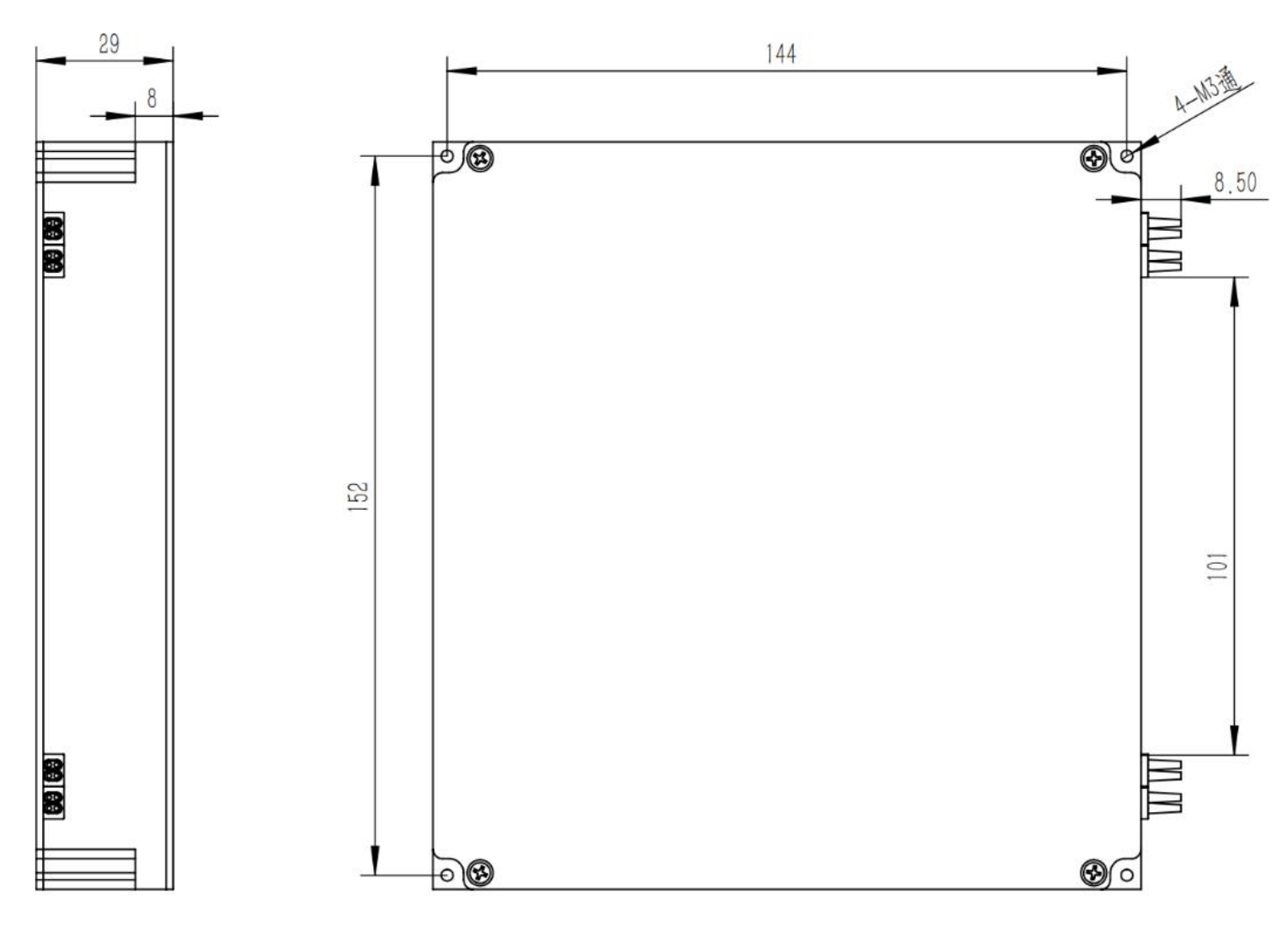

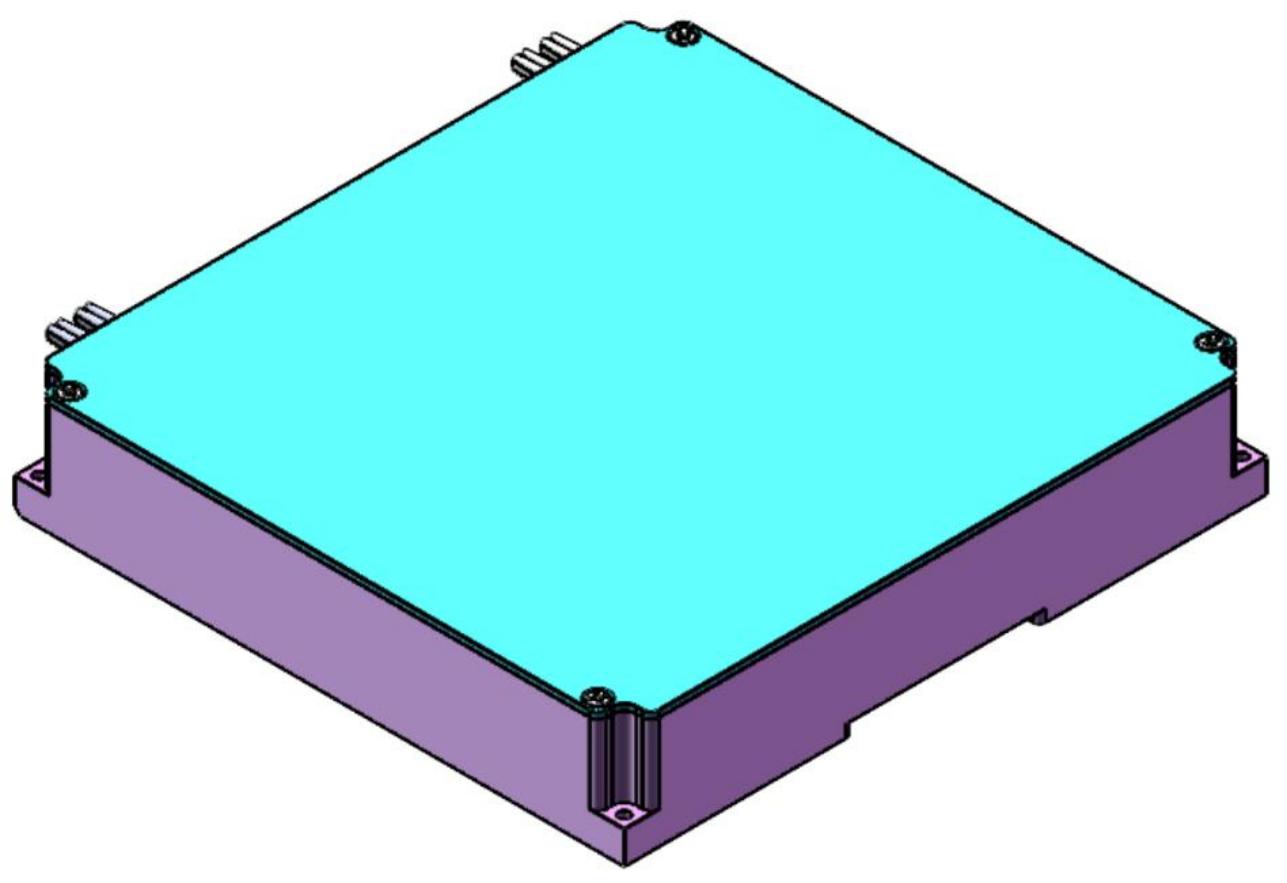

Механические размеры
Таблица 5 Определение электронного PIN-кода
|
Номер контакта |
Имя |
Ввод/вывод |
Уровень |
Функция |
| 1 |
NC |
Нет подключения |
||
| 2 |
ВКЦ |
Источник питания |
+(5,0±5%) В Источник питания Макс. 150 мА |
|
| 3 |
Ввод/вывод |
ЛВТТЛ |
Сдержанный |
|
| 4 |
Земля |
Заземление источника питания |
||
| 5 |
Ввод/вывод |
ЛВТТЛ |
Сдержанный |
|
| 6 |
TXD |
Выход |
ЛВТТЛ |
Последовательный вывод данных UART |
| 7 |
RXD |
Вход |
ЛВТТЛ |
Последовательный ввод данных UART |
| 8 |
Ввод/вывод |
ЛВТТЛ |
Сдержанный |
|
| 9 |
Ввод/вывод |
ЛВТТЛ |
Сдержанный |
|
| 10 |
Ввод/вывод |
ЛВТТЛ |
Сдержанный |
|
| 11 |
Корпус GND |
Корпус заземления |
||
| 12 |
Ввод/вывод |
ЛВТТЛ |
Сдержанный |
|
| 13 |
Ввод/вывод |
ЛВТТЛ |
Сдержанный |
|
| 14 |
Перезагрузить |
Вход |
ЛВТТЛ |
Сброс, низкий уровень активности, длительность импульса должна быть 4 мс |
Настройка управления UART
Скорость передачи данных: 115200
Стартовые биты: 1
Биты данных: 8
Паритет: Нет
Стоповые биты: 1
Управление потоком: нет.
Протокол связи
Протокол 1 (по умолчанию)
Команда
|
ФЛАГ |
ЛЕН |
РЕС |
ЗАПЯТАЯ |
ДАННЫЕ |
СУММА |
|
2 байта |
1 байт |
1 байт |
1 байт |
1 байт |
ФЛАГ: 0xEFEF или 0xAAAA
LEN: Общее количество байтов от RES до SUM
РЕЗ: 0xFF
SUM: Контрольная сумма, SUM=FLAG+LEN+RES+COMMA+DATA
Ответ
|
ФЛАГ |
ЛЕН |
РЕС |
РЕСП |
ДАННЫЕ |
СУММА |
|
2 байта |
1 байт |
1 байт |
1 байт |
1 байт |
ФЛАГ: 0xEDFA
LEN: Общее количество байтов от RES до SUM
РЕЗ: 0xFF
SUM: Контрольная сумма, SUM=FLAG+LEN+RES+COMMA+DATA
Список команд
|
Установить канал |
|||||||
|
Команда |
ФЛАГ1 |
ЛЕН |
РЕС |
КМД |
Выключатель |
ДАННЫЕ |
СУММА |
|
0xEFEF |
0x06 |
0xFF |
0x0D |
00/01 |
КАНАЛ (1 байт) |
СУММА |
|
|
Например: EF EF 06 FF 0D 00 00 01 F1 (установить канал 1) EF EF 06 FF 0D 00 00 02 F2 (установить канал 2) EF EF 06 FF 0D 00 00 03 F3 (установить канал 3) |
|||||||
|
Ответ |
ФЛАГ2 |
ЛЕН |
РЕС |
РЕСП |
ДАННЫЕ |
СУММА | |
|
0xEDFA |
0x04 |
РЕС |
0x04 |
Успех：0xEE Ошибка: 0xEF |
СУММА |
||
|
например: ED FA 04 FF 04 EE DC |
|||||||
|
Получить канал |
||||||
|
Команда |
ФЛАГ1 |
ЛЕН |
РЕС |
ЗАПЯТАЯ |
ДАННЫЕ |
СУММА |
|
0xEFEF |
0x03 |
РЕС |
0x02 |
СУММА |
||
|
например: EF EF 03 FF 02 E2 |
||||||
|
Ответ |
ФЛАГ2 |
ЛЕН |
РЕС |
РЕСП |
ДАННЫЕ |
СУММА |
|
0xEDFA |
0x04 |
РЕС |
0x02 |
КАНАЛ (1 байт) |
СУММА |
|
|
например: ED FA 04 FF 02 07 F3 |
||||||
Примечание: Когда установлен канал 0, напряжение равно 0, то есть состояние блокировки.
Информация о заказе
|
Номер детали |
Спецификация |
|
FW-MSX-1X12-15-PM-09-05-FC/APC-M3 |
PM (сохраняющий поляризацию) 1X12 MEMS волоконно-оптический переключатель 1550 нм 0,9 мм 0,5 м PM волоконный модуль FC/APC 158x150x29 нм |
