Характеристики продукта

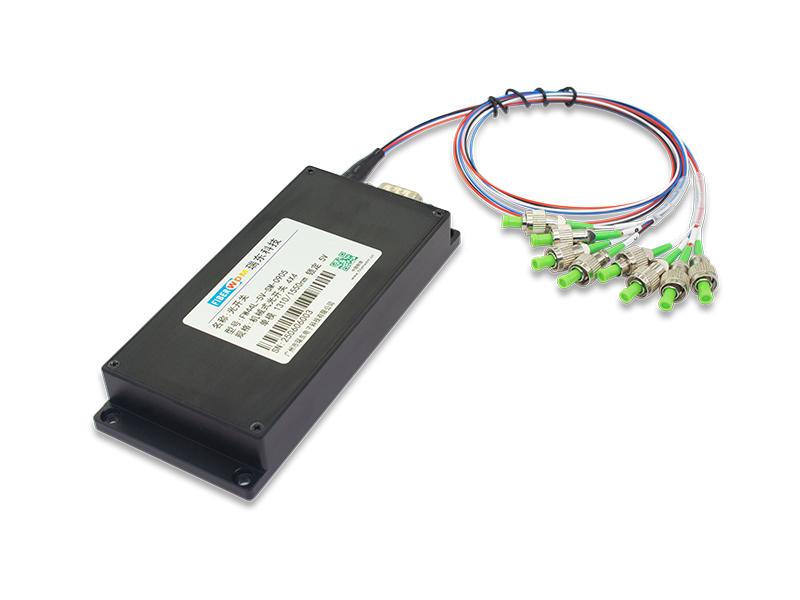

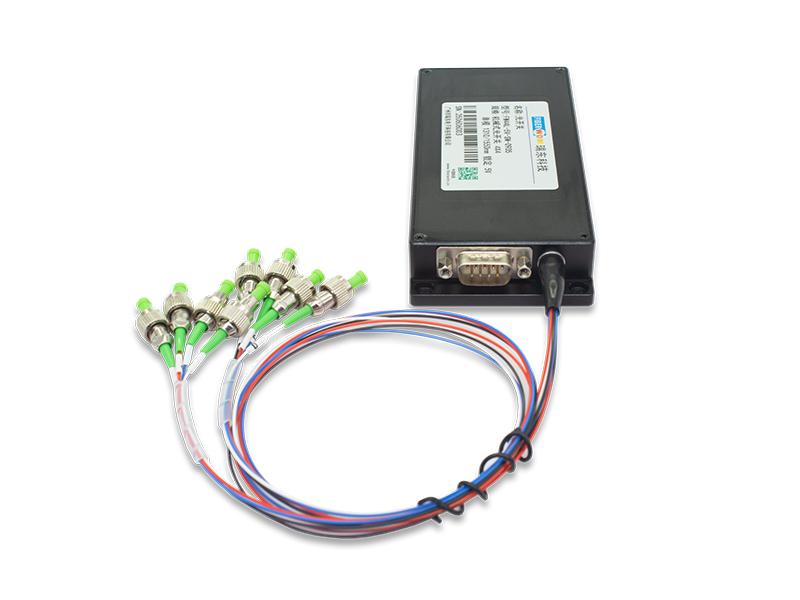

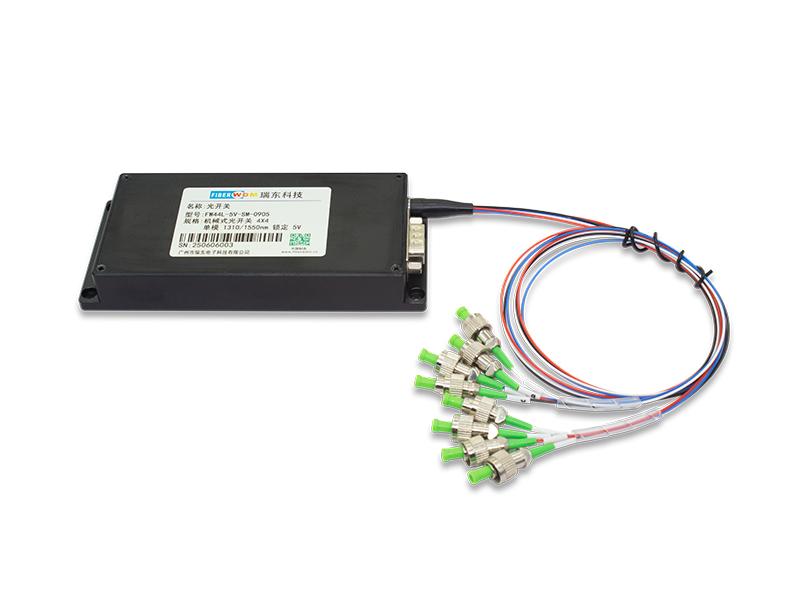

4X4 одномодовый 1310/1550 нм, с фиксацией/без фиксации, 5 В, 0,9 мм 0,5 м оптоволокно, интерфейс связи RS485, модуль 135×60×20 мм
FW44L-5V-SM-0905-L/NL
Механический оптический коммутатор 4x4 — это устройство управления оптическим путем, которое служит для управления и переключения оптических путей. Модуль поддерживает оптический путь при отключении питания. Он поддерживает четыре оптических входных сигнала и может выбирать четыре выходных сигнала или наоборот (двунаправленное использование). Метод управления модуля использует управление связью RS485. Он играет важную роль в приложениях оптической связи. Оптические коммутаторы в основном используются в оптических системах передачи для многоканального оптического мониторинга, автоматического переключения нескольких источников света/детекторов в локальных сетях и динамического мониторинга нескольких точек в оптических сенсорных системах. Они также используются в оптических испытательных системах для тестирования волоконно-оптических кабелей, оптических компонентов, сетей и полевых инженерных кабелей, а также для регулировки и выравнивания оптических компонентов.
Параметры продукта
|
Параметры |
Технические характеристики |
Единица |
|
Рабочая длина волны |
1260~1620 нм |
нм |
| Вносимые потери |
≤1,4 |
дБ |
|
Потери, зависящие от длины волны |
≤0,40 |
дБ |
|
Потери, зависящие от поляризации |
≤0,05 |
дБ |
|
Потеря, зависящая от температуры |
≤0,20 |
дБ |
|
Возвратные потери |
≥50 |
дБ |
|
Перекрестные разговоры |
≥55 |
дБ |
|
Время переключения |
≤8 |
РС |
|
Повторяемость |
≤±0,02 |
дБ |
|
Прочность |
≥107 |
раз |
|
Рабочее напряжение |
5 |
В |
|
Тип переключателя |
Нефиксируемый/фиксируемый |
|
|
Рабочая температура |
-20~＋70 |
℃ |
|
Температура хранения |
-40~＋85 |
℃ |
|
Оптическая мощность |
≤500 |
мвт |
|
Измерение |
135Д×60Ш×20В |
мм |

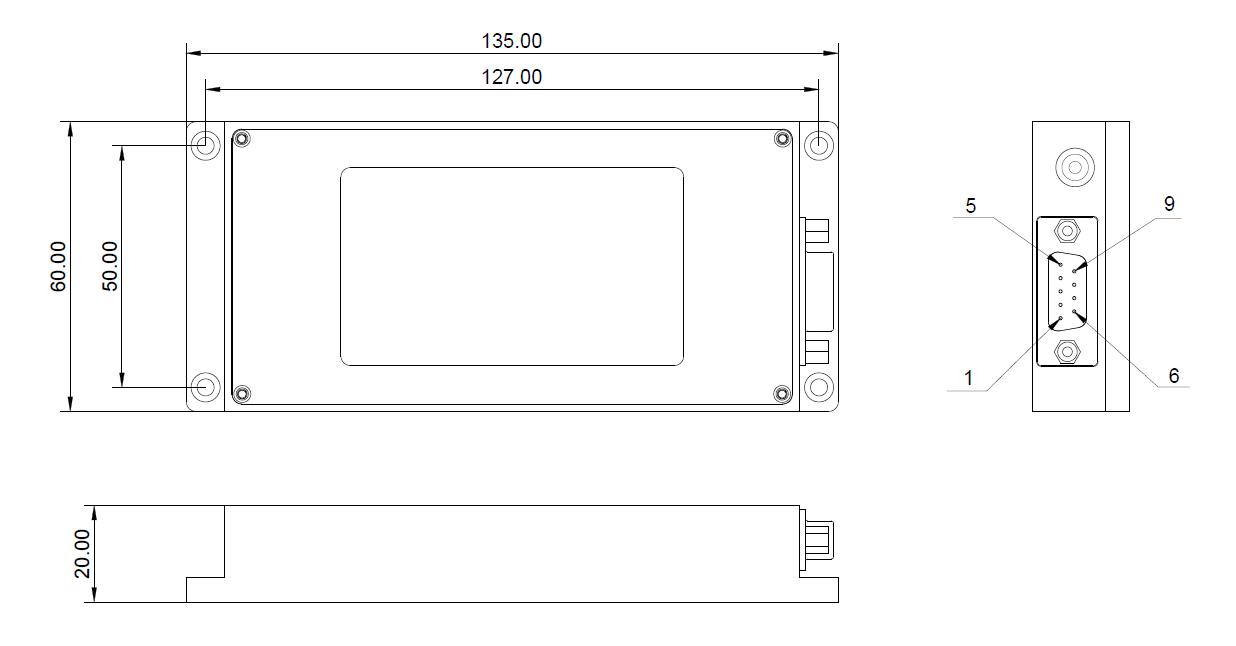

Измерение
Определения штифтов
|
Разъем DB9 "папа" |
|||
|
ПРИКОЛОТЬ |
Тип |
Имя |
Функция |
| 2 |
Вход |
А+ |
485 связь А+ |
| 3 |
Вход |
Б- |
485 связь B- |
| 8 |
Власть |
Земля |
Заземление источника питания |
| 9 |
Власть |
ВКЦ |
Положительный вывод источника питания |
|
1,4,5,6,7 |
NC |
NC |
/ |

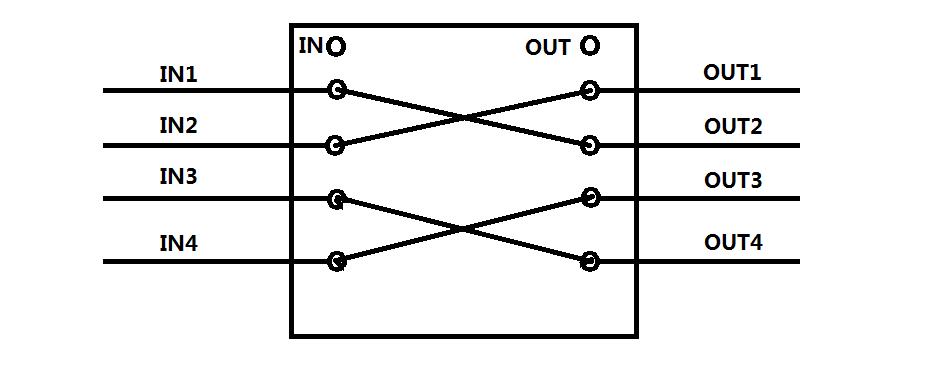

Схема оптического пути
Примечание: Входы IN1 - IN4 могут быть свободно переключены на выходы OUT1 - OUT4. Два или более входных каналов не могут быть выбраны одновременно для одного и того же выходного канала.

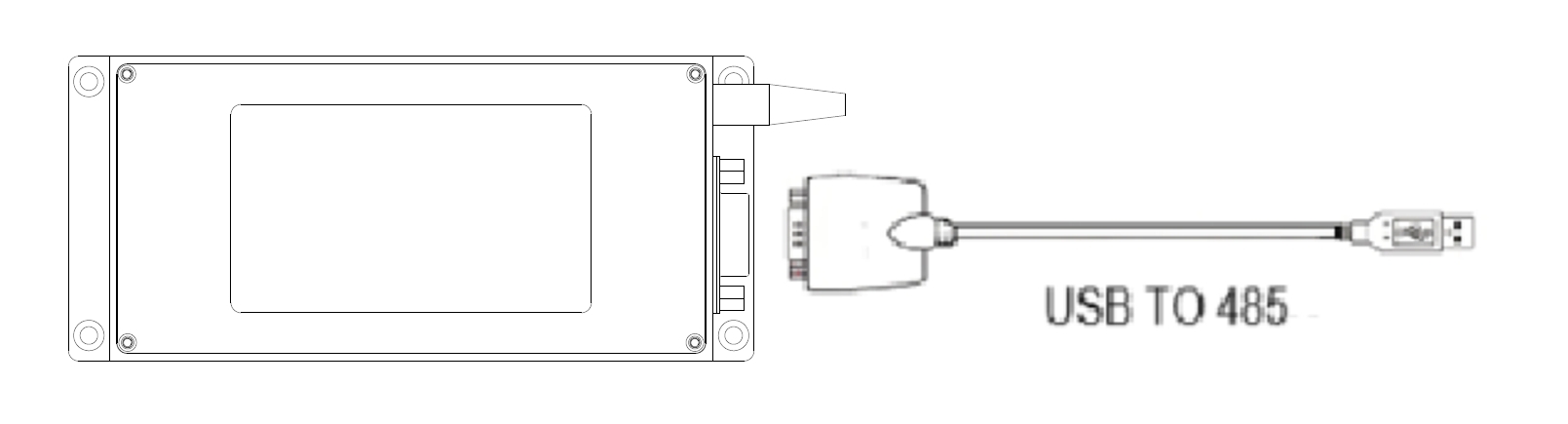

Схема управления
Набор команд управления RS-485
|
Имя |
Инструкция |
Описание |
|
Настройте оптический коммутатор канала |
Команда: |
Команда устанавливает выбор каналов оптического коммутатора IN1-OUT1, IN2-OUT2, IN3-OUT3, IN4-OUT4. Ответ 1 указывает на успешную настройку. Если входы XX и YY превышают количество каналов, возвращается ответ 2. Ответ 3 указывает на проблему с оптическим коммутатором. |
|
ответ1:
ответ2:
ответ3: |
||
|
Проверить оптический переключатель Текущий канал |
Команда: |
Команда указывает на запрос текущего канала оптического коммутатора. Успешный запрос возвращает ответ, указывающий, что оптический путь — IN1-OUT1, IN2-OUT2, IN3-OUT3, IN4-OUT4. |
|
ответ: |
||
|
Запрос информации об оптическом коммутаторе |
Команда: |
Команда указывает на запрос информации об оптическом коммутаторе, а ответ указывает на результат.： Модель модуля: OSW-4X4 рабочая длина волны: 1260~1650 нм Типы оптоволокна: 9/125 мкм Защитная трубка оптического волокна: 0,9 мм Длина оптоволоконного кабеля: 1 м Интерфейс управления: RS-485 Разъем: FC/APC |
|
ответ: |
Примечание: скорость передачи данных последовательного порта модуля составляет 9600, биты данных — 8, стоповые биты — 1, и четность не используется. Если отправлена неверная команда, оптический коммутатор отвечает
Информация о заказе
|
Номер детали |
Спецификация |
|
FW44L-5V-SM-0905-L |
Модуль механического оптического переключателя 4X4 4X4 одномодовый 1310/1550 нм, защелка, 5 В, 0,9 мм 0,5 м оптоволокно, интерфейс связи RS485, модуль 135×60×20 мм |
|
FW44L-5V-SM-0905-NL |
Модуль механического оптического переключателя 4X4 4X4 одномодовый 1310/1550 нм, без фиксации, 5 В, 0,9 мм 0,5 м оптоволокно, интерфейс связи RS485, модуль 135×60×20 мм |
