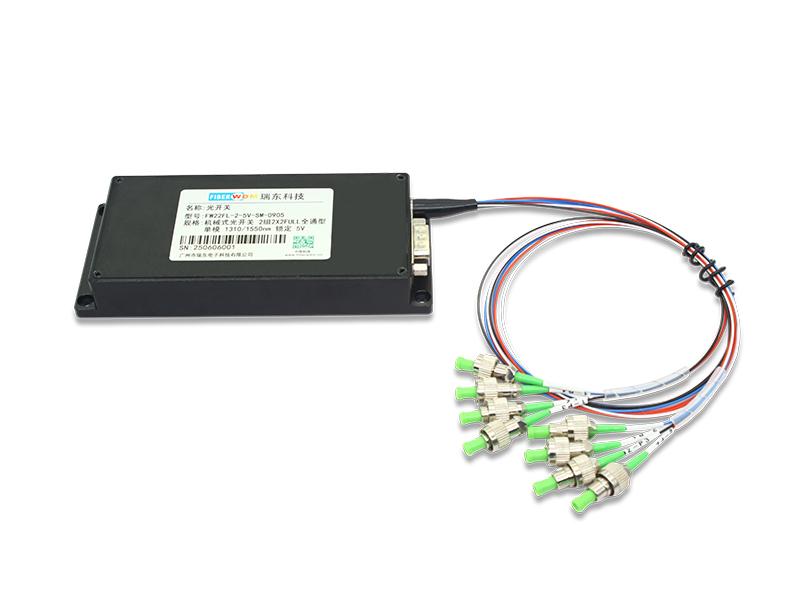

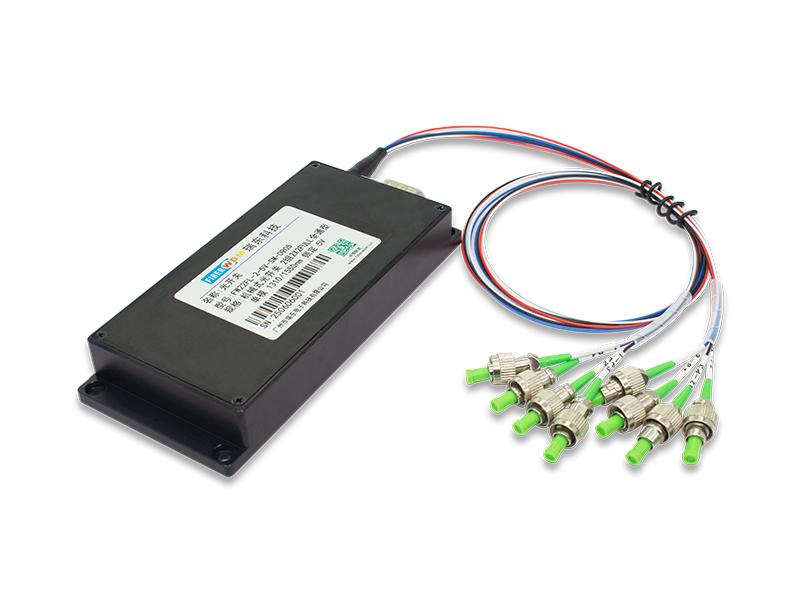

Характеристики продукта
FW22FL-2-5V-SM-0905-L/NL
2X2, полностью сквозного типа, одномодовый 1310/1550 нм, с фиксацией/без фиксации, 5 В, волокно 0,9 мм 0,5 м, интерфейс связи RS485, модуль-корпус 135×60×20 мм
FW22FL-2-SM-0905 — это оптическое устройство коммутации, преобразования и маршрутизации пути, которое включает два канала 2x2 оптических коммутаторов, способных выполнять прямую и перекрестную коммутацию оптического пути для обеих групп. В волоконно-оптических системах передачи оптические коммутаторы используются для нескольких мониторов, локальных сетей, нескольких источников света, детекторов и защитных преобразований Ethernet. Оптические коммутаторы в основном применяются в: многоканальном оптическом мониторинге в оптических системах передачи, автоматическом переключении между несколькими источниками света/детекторами в локальных сетях и динамическом многоточечном мониторинге в оптических системах датчиков; тестировании оптоволокна в оптических испытательных системах для волоконной оптики, оптических компонентов, сетей и оптических кабелей полевой инженерии; а также настройке и выравнивании оптических компонентов.
Параметры продукта
|
Параметры |
Технические характеристики |
Единица |
|
Рабочая длина волны |
1260~1620 нм |
нм |
|
Вносимые потери |
≤1.0 |
дБ |
|
Потери, зависящие от длины волны |
≤0,25 |
дБ |
|
Потери, зависящие от поляризации |
≤0,05 |
дБ |
|
Потеря, зависящая от температуры |
≤0,25 |
дБ |
|
Возвратные потери |
≥50 |
дБ |
|
Перекрестные разговоры |
≥55 |
дБ |
|
Время переключения |
≤15 |
РС |
|
Повторяемость |
≤±0,02 |
дБ |
|
Прочность |
≥10 7 |
раз |
|
Рабочее напряжение |
5В, 200мА |
В |
|
Тип переключателя |
Нефиксируемый/фиксируемый |
/ |
|
Рабочая температура |
－20~＋70 |
℃ |
|
Температура хранения |
－40~＋85 |
℃ |
|
Оптическая мощность |
≤500 |
мвт |
|
Измерение |
135Д×60Ш×20В |
мм |

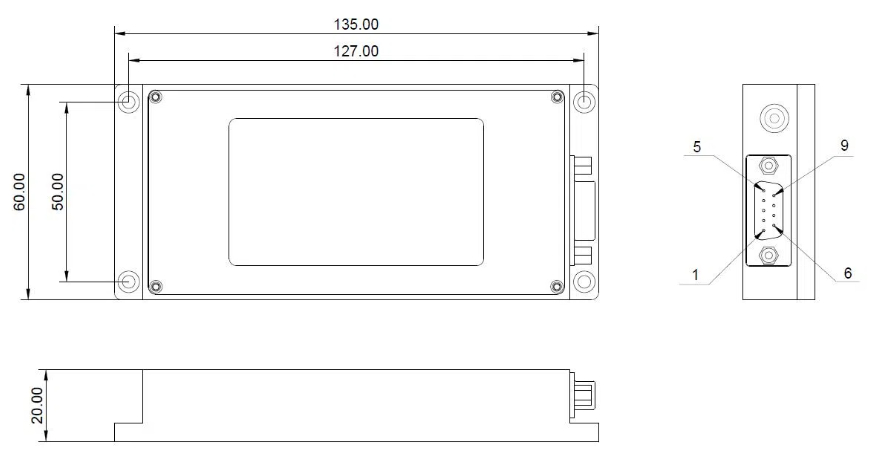

Измерение

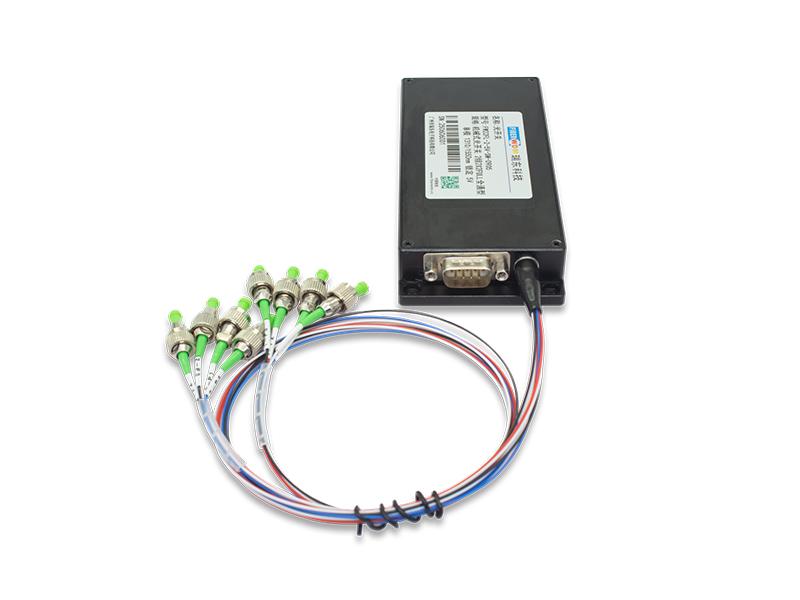

Определения штифтов
|
Разъем DB9 "папа" |
|||
|
ПРИКОЛОТЬ |
Тип |
Имя |
Функция |
| 2 |
Вход |
А+ |
485 связь А+ |
| 3 |
Вход |
Б- |
485 связь B- |
| 8 |
Власть |
Земля |
Заземление источника питания |
| 9 |
Власть |
ВКЦ |
Положительный вывод источника питания |
|
1,4,5,6,7 |
NC |
NC | / |

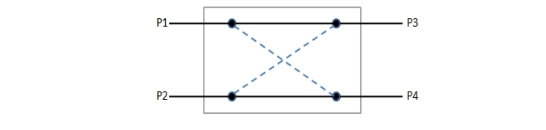

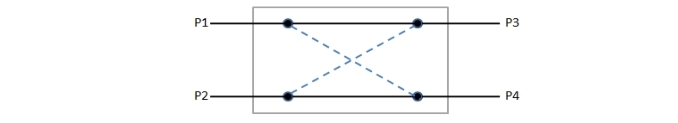

Схема оптического пути

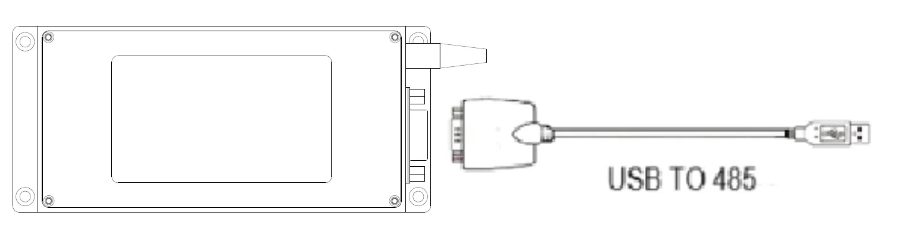

Схема управления
Набор команд управления RS-485
|
Имя |
Инструкция |
Описание |
|
Настройте оптический коммутатор канала |
Команда: |
Команда устанавливает выбор канала оптического коммутатора. XX устанавливает первый оптический коммутатор, а YY устанавливает второй оптический коммутатор. Когда XX равен 01, он переключается на P1, подключенный к P3, и P2, подключенный к P4. Когда XX равен 02, он переключается на P1, подключенный к P4, и P2, подключенный к P3. Успешная настройка возвращает ответ 1. Если XX превышает количество каналов оптического коммутатора, он возвращает ответ 2. Ответ 3 указывает на сбой или ошибку переключения оптического коммутатора. |
|
ответ1:
ответ2:
ответ3: |
||
|
Проверить оптический переключатель Текущий канал |
Команда: |
Команда указывает на запрос текущего канала оптического коммутатора. Успешный запрос возвращает команду ответа, где XX и YY представляют текущий канал. 01: P1 подключен к P3, P2 подключен к P4 02: P1 подключен к P4, P2 подключен к P3 |
|
ответ: |
||
|
Запрос информации об оптическом коммутаторе |
Команда: |
Команда указывает на запрос информации об оптическом коммутаторе, а ответ указывает на результат.： Модель модуля: OSW-2-2X2F-SM рабочая длина волны: 1260~1650 нм Типы оптоволокна: 9/125 мкм Защитная трубка оптического волокна: 0,9 мм Длина оптоволоконного кабеля: 1 м Интерфейс управления: RS-485 Разъем: FC/APC |
|
ответ: |
Примечание: скорость передачи данных последовательного порта модуля составляет 9600, биты данных — 8, стоповые биты — 1, и четность не используется. Если отправлена неверная команда, оптический коммутатор отвечает
Информация о заказе
|
Номер детали |
Спецификация |
|
FW22FL-2-5V-SM-0905-L |
2 канала 2X2 Механический оптический переключатель Модуль 2X2 Полнопроходной одномодовый 1310/1550 нм, защелка, 5 В, 0,9 мм 0,5 м оптоволокно, интерфейс связи RS485, модуль 135×60×20 мм |
|
FW22FL-2-5V-SM-0905-NL |
2 канала 2X2 Механический оптический переключатель Модуль 2X2 Полнопроходной одномодовый 1310/1550 нм, без фиксации, 5 В, 0,9 мм 0,5 м оптоволокно, интерфейс связи RS485, модуль 135×60×20 мм |
