8-канальный (16 волн) DWDM MUX/DEMUX с синим и красным (R/B) фильтрами используется парами, разработанный FIBERWDM. На стороне A волны следующие: RX C21 - C28, TX C44 - C51; а на стороне B волны следующие: RX C44 - C51, TX C21 - C28. В сочетании с усилителями DWDM и устройством DCM 8-канальная система передачи DWDM может поддерживать передачу на большие расстояния по одному волокну.
И это LGX box Plug-in разработанный, поэтому его можно подключить к 4-слотовой стойке 1U, максимальная емкость поддерживает 4*8 каналов в системе.

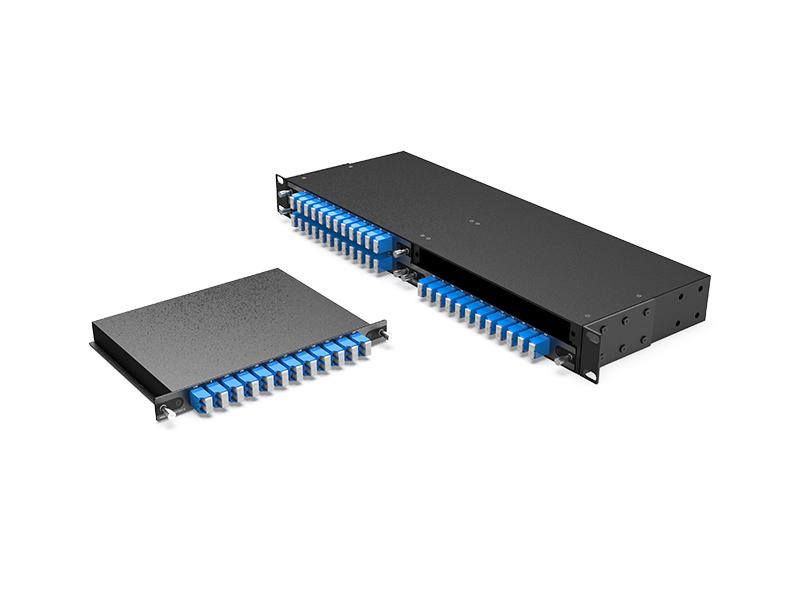

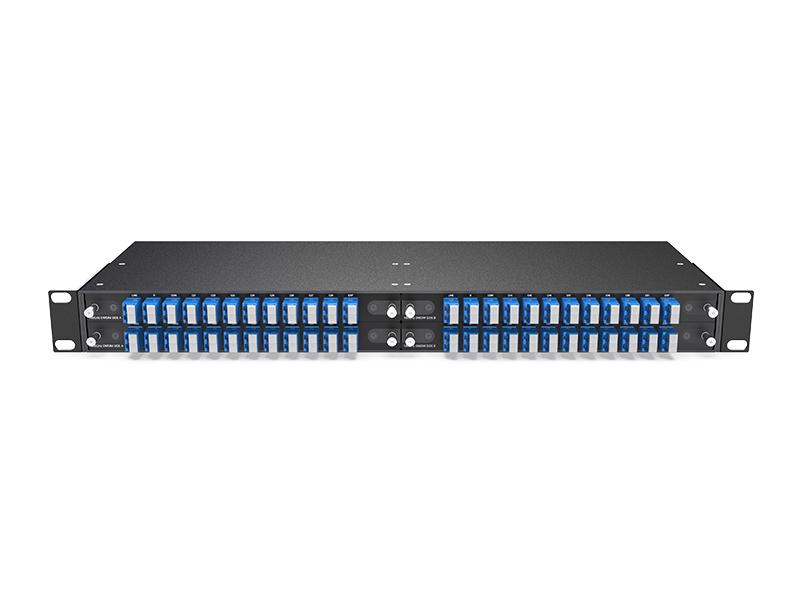

Одноволоконный 8-канальный 16-волновой DWDM-мультиплексор/демультиплексор с портом EXP и фильтром R/B LC/UPC, блоком LGX и стойкой 1U с 4 слотами
8-канальный (16 волн) DWDM MUX/DEMUX с синим и красным (R/B) фильтрами используется парами, разработанный FIBERWDM. На стороне A волны следующие: RX C21 - C28, TX C44 - C51; а на стороне B волны следующие: RX C44 - C51, TX C21 - C28. В сочетании с усилителями DWDM и устройством DCM 8-канальная система передачи DWDM может поддерживать передачу на большие расстояния по одному волокну.
И это LGX box Plug-in разработанный, поэтому его можно подключить к 4-слотовой стойке 1U, максимальная емкость поддерживает 4*8 каналов в системе.
Панель продуктов

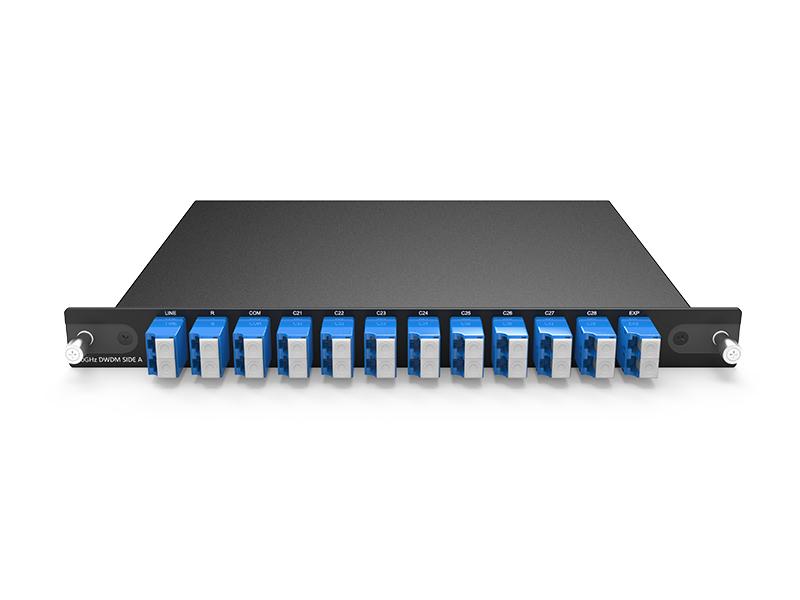

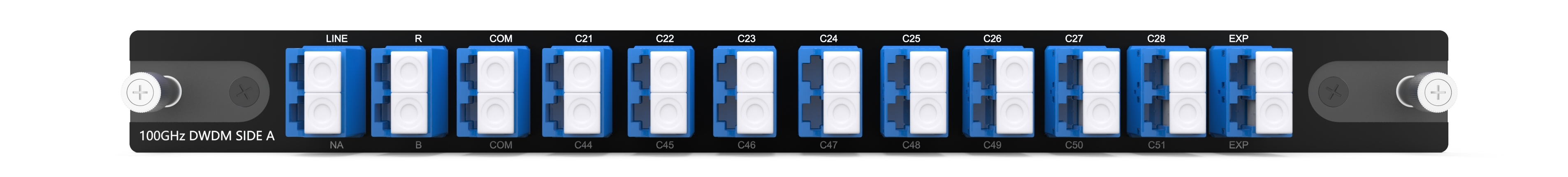

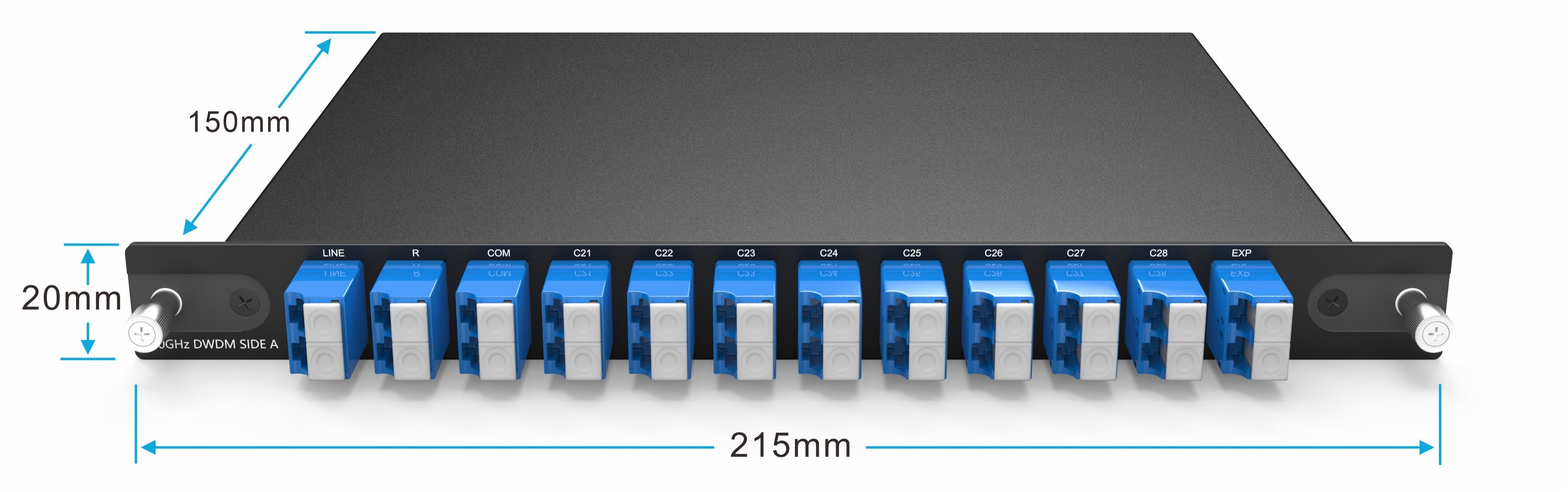

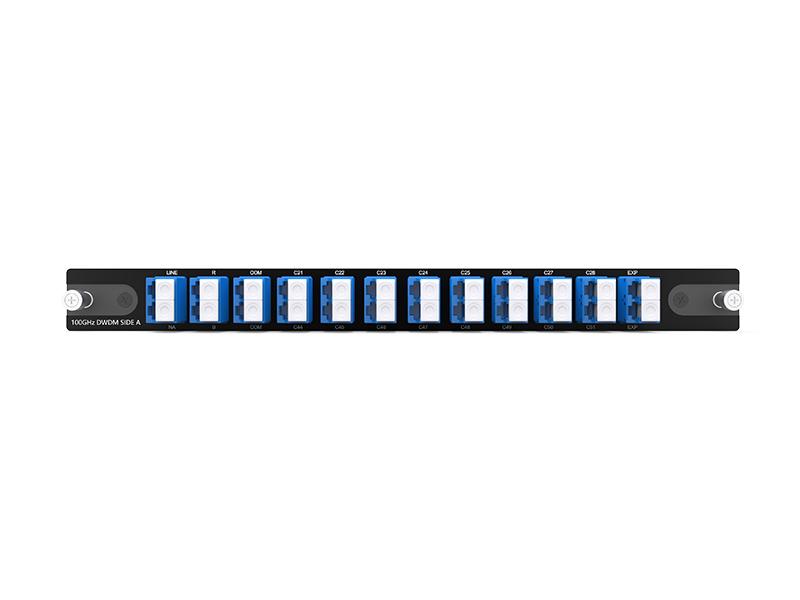

8-канальный DWDM MUX/DEMUX по одному волокну, сторона A

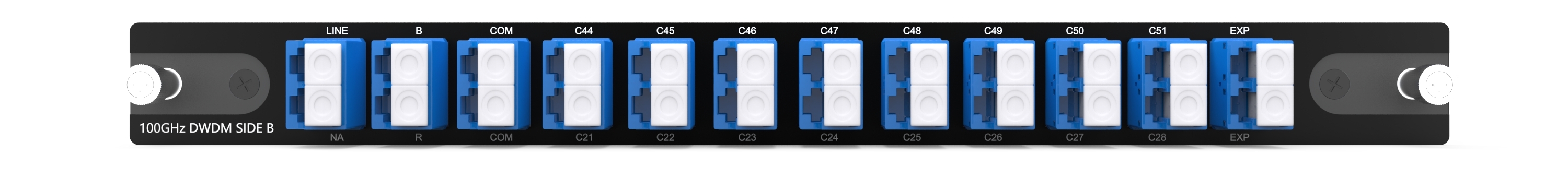

8-канальный DWDM MUX/DEMUX по одному волокну, сторона B

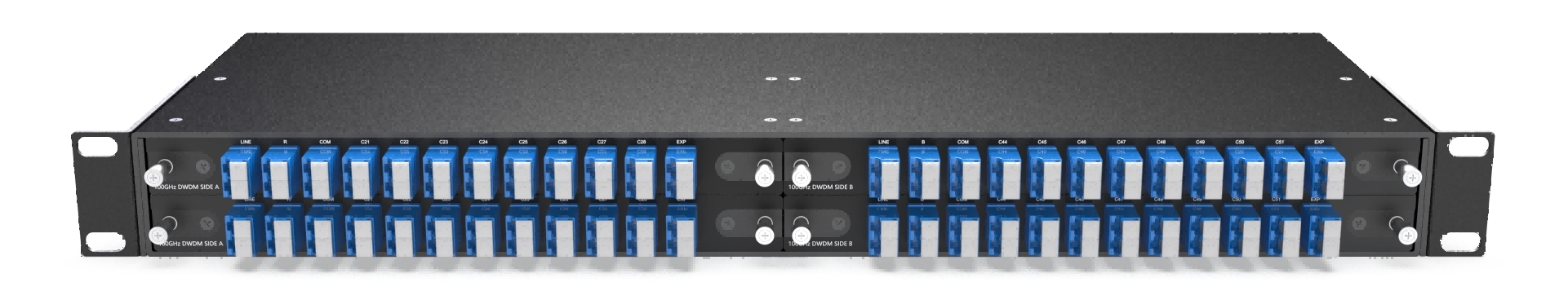

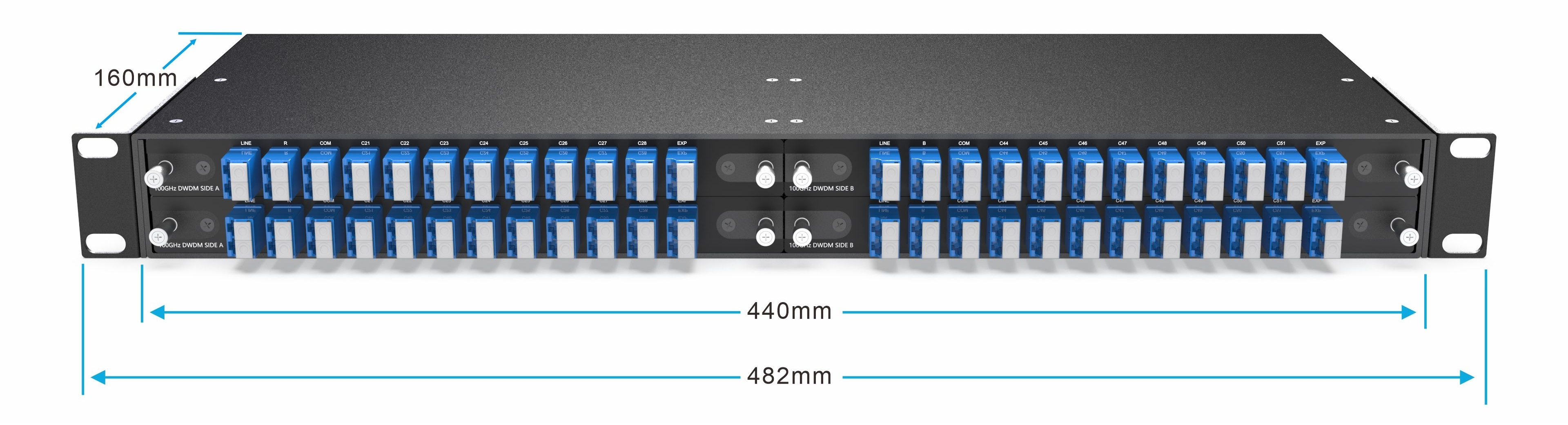

Стойка 1U на 4 слота
Порт расширения для будущего увеличения пропускной способности позволяет увеличить пропускную способность сети, подключив ее к линейному порту другого DWDM MUX/DEMUX, поддерживающего другие длины волн, без необходимости установки или аренды дополнительных волокон.
Линия Ссылка

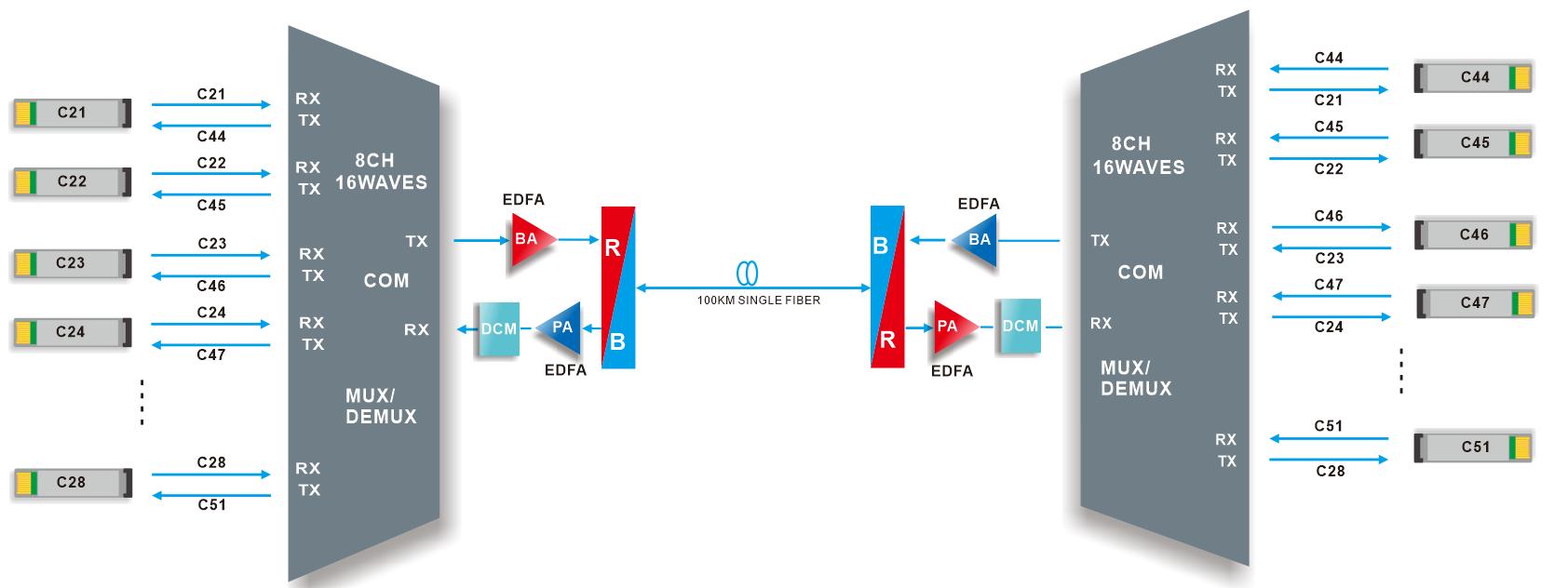

8-канальный DWDM MUX/DEMUX передача по одному волокну
8-канальный DWDM MUX/DEMUX поддерживает 8 каналов разностного бизнеса в одном оптическом волокне для передачи данных по схеме «точка-точка».
Работает в сфере вещания и телевидения, IDC, финансов, государственного управления, облачных технологий, обработки больших объемов данных и других отраслях.
Спецификация продукта
|
Длина волны |
8 каналов 16 волн C21-C28/C44-C51 |
Разнос каналов |
100 ГГц (0,8 нм) |
|
Полоса пропускания канала |
±0,11 нм |
Технология |
TFF (тонкопленочный фильтр) |
|
Вносимые потери |
≤ 3,5 дБ |
Потеря связи |
≤ 4,5 дБ |
|
Возвратные потери |
≥ 45 дБ |
Направленность |
≥ 45 дБ |
|
Дисперсия поляризационных мод |
≤ 0,1 пс |
Потери, зависящие от поляризации |
≤ 0,3 дБ |
|
Изоляция каналов |
Смежный ≥30 дБ
|
Температура |
Рабочая температура от -40 до 85°C Хранение при температуре от -40 до 85°C |
|
Вносимые потери при R/B |
ПРОХОД:≤ 0,6 дБ Отражение: ≤0,8 дБ |
Изоляция@R/B |
ПРОЙДЕНО: ≥ 30 дБ Отражение: ≥15 дБ |
|
Вес нетто |
Коробка LGX: 0,5 кг Стойка 1U на 4 слота: 1,5 кг |
Размеры (ВxШxГ) |

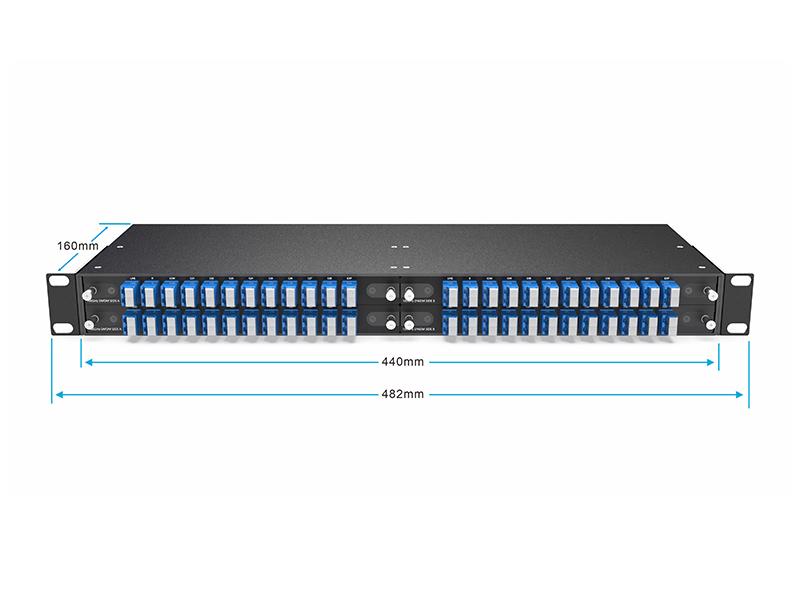

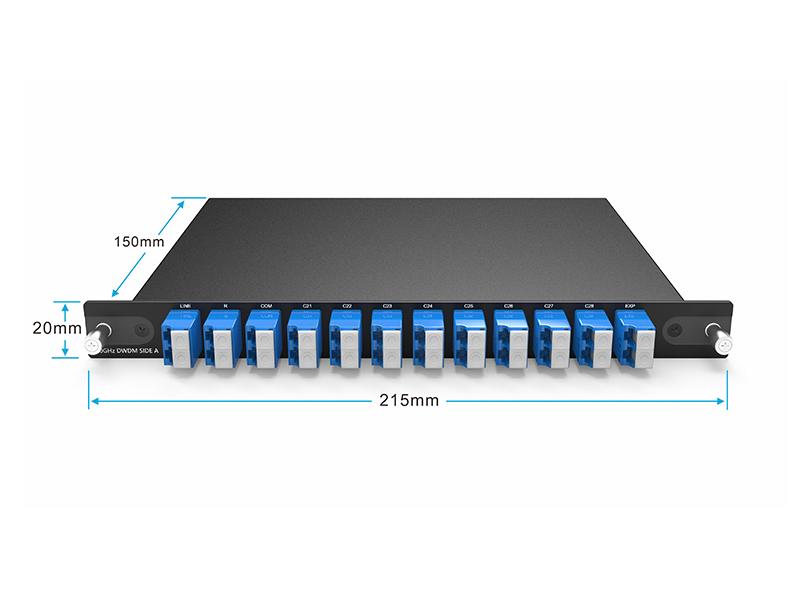

Коробка LGX: 20*215*150 мм Стойка 1U: 44*440*230 мм |
Примечание: указано с разъемами.
Информация о пакете

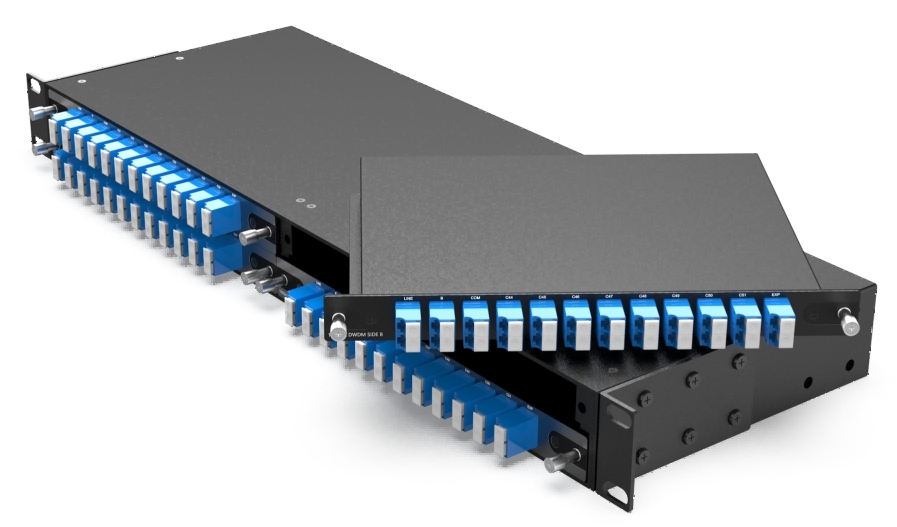

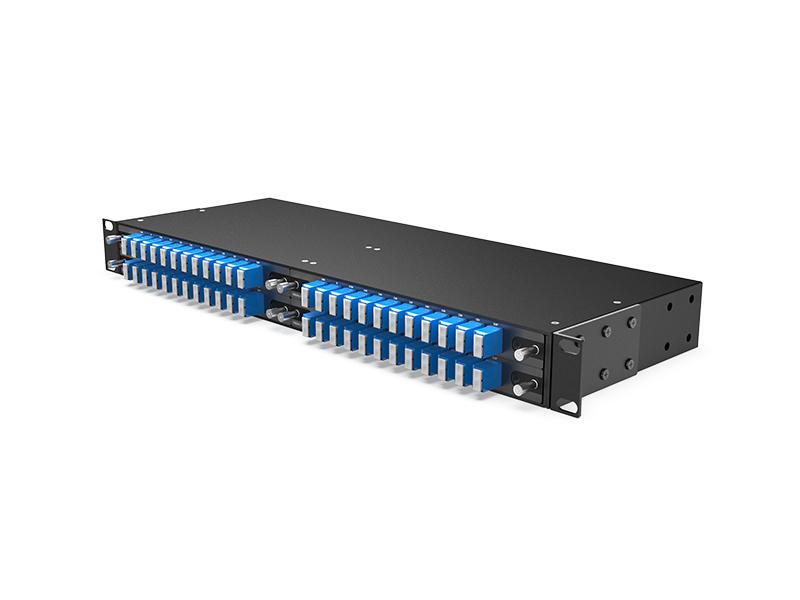

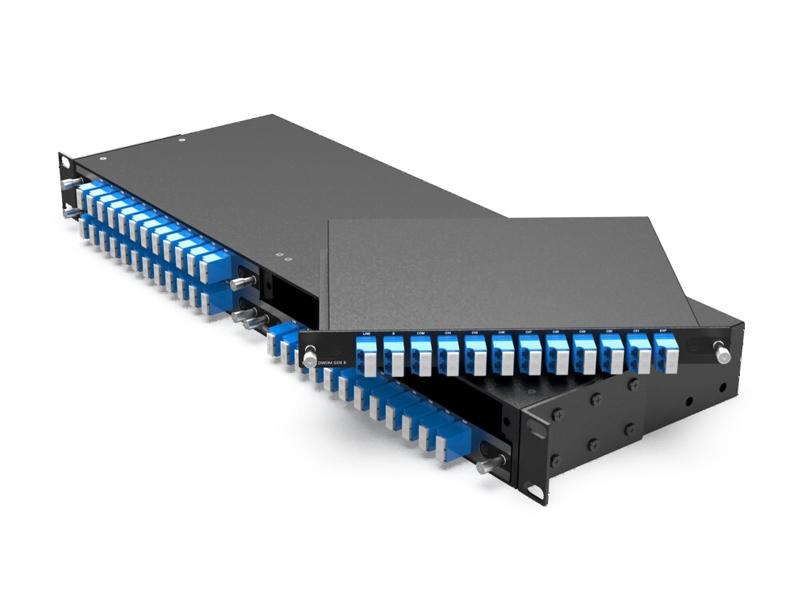

LGX BOX Plug in 4-слотовая стойка 1U
Стойка 1U на 4 слота для LGX BOX
Информация о заказе
|
Номер продукта |
Описание продукта |
|
DM8-LGX01-C2151-RB-A |
DWDM мультиплексор/демультиплексор 8 каналов, 16 волн (приёмник C21-C28/передача C44-C51), с портом EXP и фильтром RB, одноволоконный, LC/UPC, подключаемый блок LGX 20*215*150 мм, сторона A |
|
DD8-LGX01-C2151-RB-B |
DWDM MUX/DEMUX 8 каналов, 16 волн (RX C44-C51/TX C21-C28), с портом EXP и фильтром RB, одноволоконный, LC/UPC, подключаемый блок LGX 20*215*150 мм, сторона B |
|
1U-4LGX02 |
19-дюймовая стойка 1U с 4 слотами для подключаемого модуля LGX, 440*160*44 мм |
Примечание: Мы поддерживаем индивидуальный дизайн, свяжитесь с нами по электронной почте.
