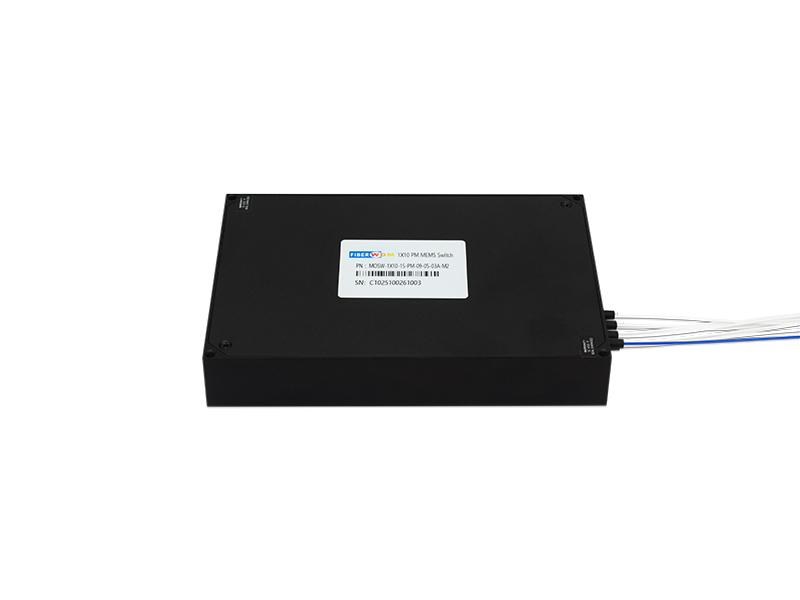

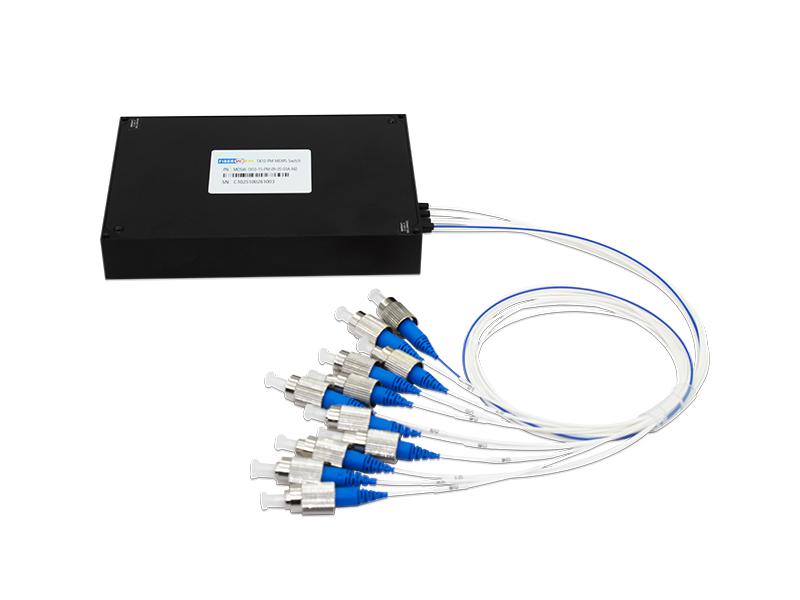

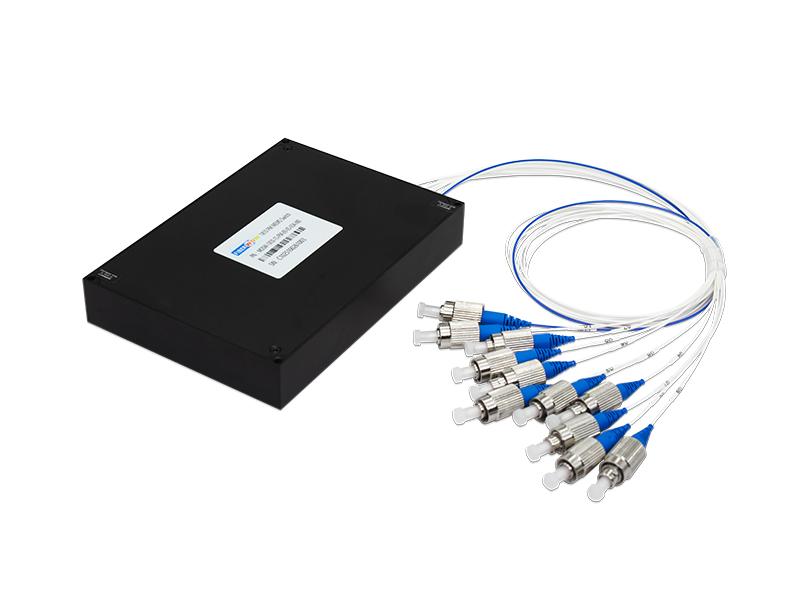

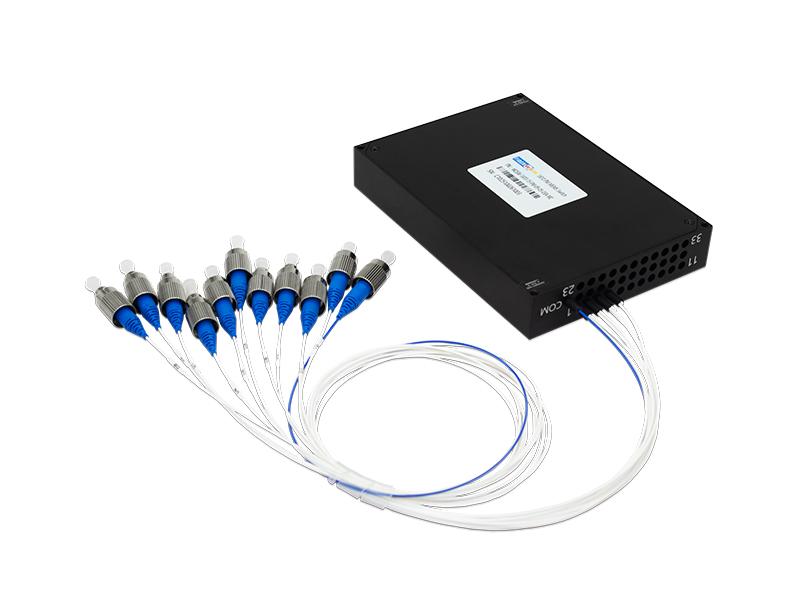

PM (поляризационно-сохраняющий) MOSW-1X10-15-PM-09-05-03A-M2
Оптический MEMS-переключатель 1x10 PM, модульная упаковка, управляющее напряжение 5 В, длина волны 1550 нм.
Волоконный кабель Corning PM1550 0,9 мм, свободная трубка, длина 0,5 м, вход/выход FC/APC.
разъем 120*85*19 мм
Оптический MEMS-переключатель 1xN основан на технологии микроэлектромеханических систем. Он позволяет выбирать канал между входным волокном и до N выходными волокнами путем вращения MEMS-зеркала.
Этот переключатель является двунаправленным и может также использоваться в качестве селекторного переключателя Nx1. Оптический переключатель обеспечивает высокую надежность, долговечность и длительный срок службы в компактном корпусе.
Функции
Приложения
Технические характеристики оптики
| Оптические параметры | Единица | Технические характеристики | ||
| Мин | Тип | Макс | ||
| Рабочая длина волны | нм | 1260 | 1310 и 1550 | 1650 |
| Тестовая длина волны | нм | 1310\1550 | ||
| Количество каналов | -- | 10 | ||
| Вносимые потери 1,3 , (МАКС.) | дБ | 1.0 | 1.3 | |
| ПЕР | дБ | 18 | ||
| Потери, зависящие от поляризации | дБ | 0,15 | ||
| Возвратные потери | дБ | 45 | 50 | |
| Перекрестные разговоры | дБ | 50 | ||
| ТДЛ | дБ | 0.3 | ||
| WDL | дБ | 0.3 | ||
| Повторяемость 2 | дБ | 0,03 | ||
| Время переключения (подъем, спад) | РС | 10 | 15 | |
| Долговечность | времена | 10^9 | ||
| Рабочее напряжение | В | 5.0 | ||
| /Мощность | мв | 500 | ||
| Экологические свойства | Единица | Технические характеристики | ||
| Рабочая температура | °С | -5 ~ 75 | ||
| Температура хранения | °С | -40 ~ 85 | ||
| Операция «Влажность» | %RH | От 5 до 95% относительной влажности | ||
| Другие параметры | Единица | Технические характеристики | ||
| Тип разъема | -- | ФК/АПС | ||
| Тип волокна | -- | Волокно Corning PM1550 | ||
| Пакет волокон | -- | 900 мкм свободная трубка | ||
| Длина волокна | М | 0.5+0.1/-0 | ||
| Цвет косичек | Вход | Красный | ||
| Выход | Белый | |||
Примечание: 1. Измерение IL проводится при CWL, 23℃.
2. Повторяемость определяется по результатам 100 циклов.
3. За исключением разъемов, добавьте 0,3 дБ вибраций на пару разъемов.
4. IL относится к однодиапазонному режиму. Двухдиапазонный режим добавляет 0,3 дБ.

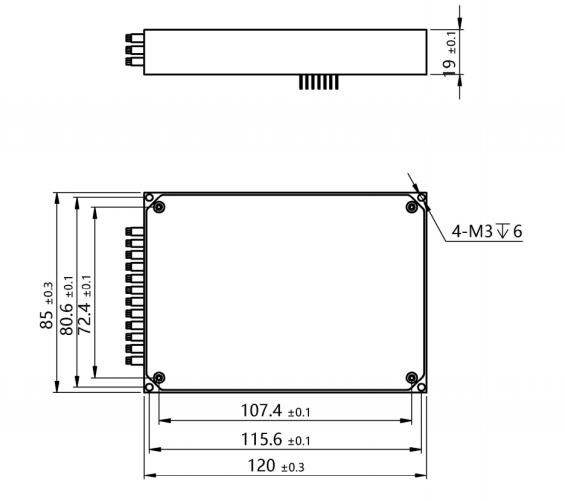

Схема размеров
М2: Для М1x10
Оптический маршрут
Оптический MEMS-переключатель 1x128 является нефиксирующимся устройством. При снятии напряжения зеркало возвращается в исходное положение, и входной сигнал отключается от любого выходного канала. Принцип работы оптического переключения трактов показан на рисунке ниже.
Многоканальная оптическая коммутационная система 1×N
Электронное требование

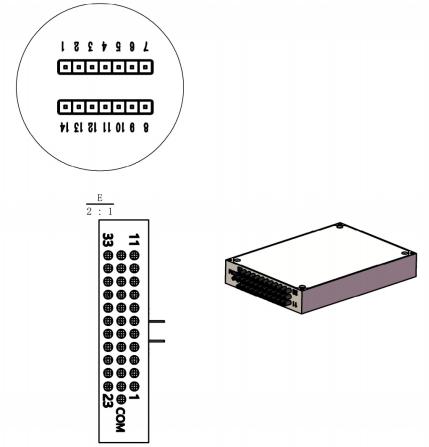

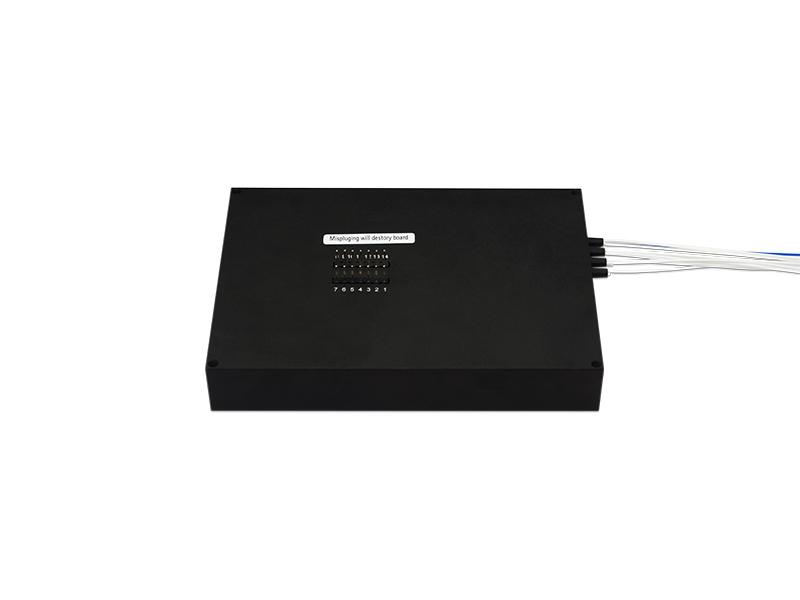

Определение штифта
| Приколоть | Тип | Описание | Ввод/вывод | Примечание |
| 1 | Д0 | Параллельный интерфейс передачи данных 0 | Вход | TTL (уровень H по умолчанию) |
| 2 | Д3 | Параллельный интерфейс передачи данных 3 | Вход | TTL (уровень H по умолчанию) |
| 3 | Д4 | Параллельный интерфейс передачи данных 4 | Вход | TTL (уровень H по умолчанию) |
| 4 | VIN | Входная мощность | Вход | DC 5В~12В |
| 5 | НД | НД | Вход | |
| 6 | Д5 | Параллельный интерфейс передачи данных 5 | Вход | TTL (уровень H по умолчанию) |
| 7 | Д2 | Параллельный интерфейс передачи данных 2 | Вход | TTL (уровень H по умолчанию) |
| 8 | TX | Отправка через последовательный порт | Выход | ТТЛ |
| 9 | РКС | Приём через последовательный порт | Вход | ТТЛ |
| 10 | Д1 | Параллельный интерфейс передачи данных 1 | Вход | ТТЛ |
| 11 | ЗАНЯТЫЙ |
Сигнал занят, высокий уровень указывает на занятость |
Выход | ТТЛ |
| 12 | ТРЕВОГА | Сигнал тревоги, высокий уровень указывает на высокую температуру или начальную неисправность. | Выход | ТТЛ |
| 13 | СТРОБ | Сигнал выбора параллельного порта, спадающий фронт, эффективен. | Вход | TTL (уровень H по умолчанию) |
| 14 | ПЕРЕЗАГРУЗИТЬ | Сброс оборудования, низкий уровень эффективности. | Вход | ТТЛ |
Определение прошивки
1) Параметр UART 115200,8,1,N
2) Все инструкции по отправке заканчиваются на
(Введите
(Перенос строки
инструкция по переключению каналов
| Инструкция | *SW |
| Параметр | *SWABC,000 для состояния выключения питания, 001 для канала 1 |
| Возвращаемые данные | CHAN:ABC, питание печатной платы отключено, обратная связь по данным отсутствует. |
|
Примеры: *SW + ABC
Отправка данных: *SW001 |
|
Запросить номер товара
| Инструкция | *PN |
| Параметр | Никто |
| Возвращаемые данные | PN:AB.CD.EFGH |
|
Примеры:
Отправьте данные: *PN |
|
Запросить номер серии
| Инструкция | *SN |
| Параметр | Никто |
| Возвращаемые данные | SN: ABCDEFGHIJ |
|
Примеры:
Отправьте данные: *SN |
|
Описание интерфейса параллельной связи
14-контактный модуль имеет 6 управляющих контактов TTL (D0~D5) и до 64 каналов.
Используйте TTL для управления контактами D0~Dx, чтобы выбрать канал TTL; переключение каналов происходит по спадающим фронтам сигнала STROBE.
Определения выбора канала приведены в следующей таблице:
|
Выбор канала |
Д5 | Д4 | Д3 | Д2 | Д1 | Д0 |
| Канал 1 | 0 | 0 | 0 | 0 | 0 | 0 |
| 2 канал | 0 | 0 | 0 | 0 | 0 | 1 |
| 3 канал | 0 | 0 | 0 | 0 | 1 | 0 |
| ... | ||||||
| 63-й канал | 1 | 1 | 1 | 1 | 1 | 0 |
| 64-й канал | 1 | 1 | 1 | 1 | 1 | 1 |
Версия прошивки: C4-1, V01
Информация для заказа
| Номер детали. | Спецификация |
| MOSW-1X10-15-PM-09-05-03A-M2 | Оптический MEMS-переключатель 1x10 PM, модульная упаковка, напряжение питания 5 В, длина волны 1550 нм, оптоволокно Corning PM1550 0,9 мм, свободная трубка, длина 0,5 м, входной/выходной разъем FC/APC 120*85*19 мм |
