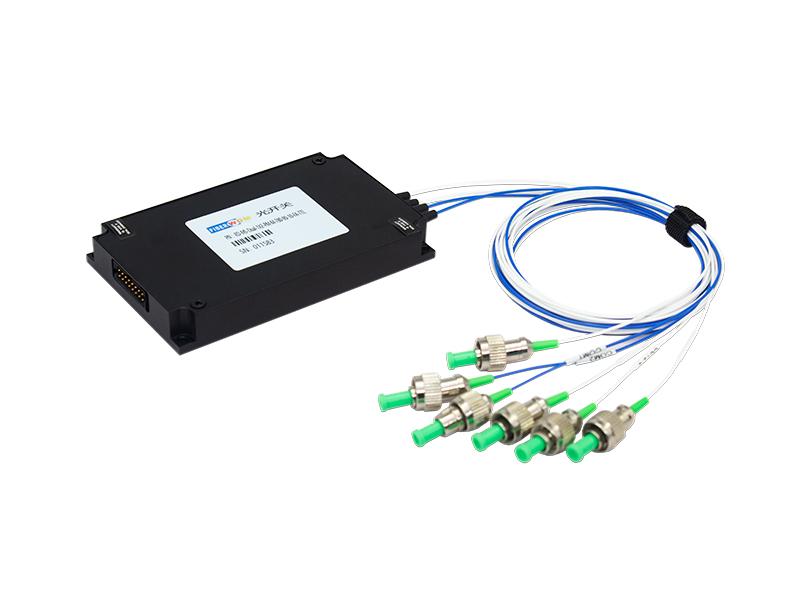

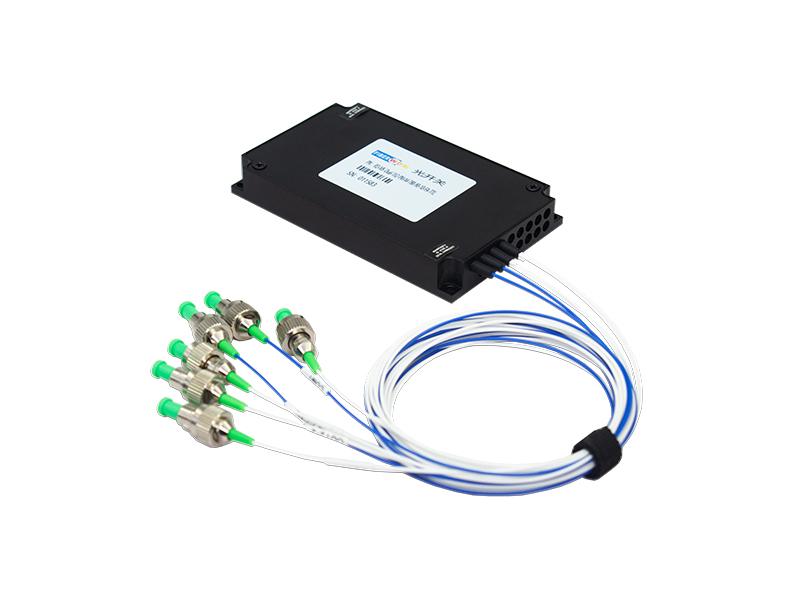

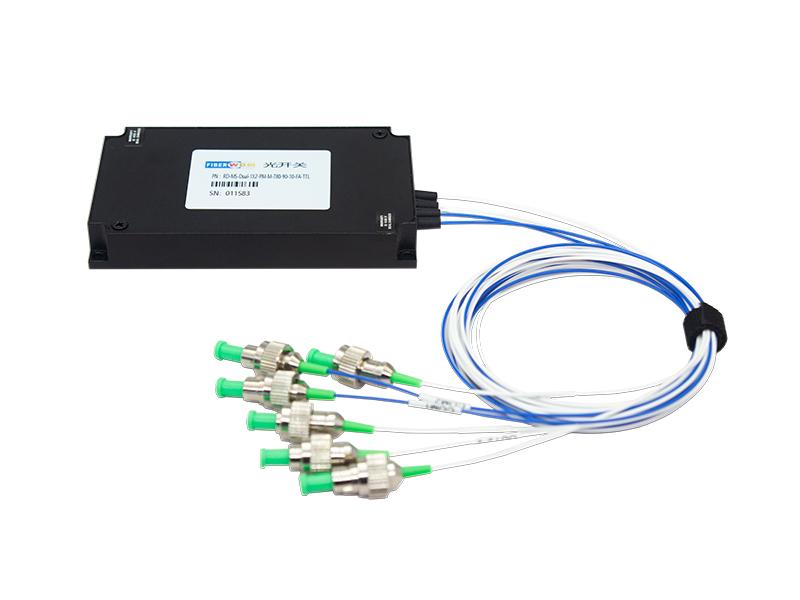

RD-MS-Dual-1×2-PM-M-780-90-10-FA-TTL Двойной оптический переключатель MEMS PM 1×2 — это высокопроизводительный волоконно-оптический переключатель с сохранением поляризации, основанный на технологии микроэлектромеханических систем (МЭМС). Он специально разработан для приложений волоконно-оптической связи и зондирования, требующих строгого поддержания состояния поляризации. Благодаря усовершенствованной архитектуре привода микрозеркала он обеспечивает сверхнизкие вносимые потери, высокий коэффициент экстинкции, высокую скорость переключения и исключительную надёжность. Он широко используется в системах волоконно-оптического зондирования, прецизионных оптических измерениях, лазерной сканирующей микроскопии, мониторинге волоконных брэгговских решёток (FBG), переключении оптических трактов с чувствительностью к поляризации и других требовательных приложениях.
Двойной переключатель MEMS 1x2 (модуль)
RD-MS-Dual-1×2-PM-M-780-90-10-FA-TTL
Двойной оптический переключатель MEMS 1X2 с сохранением поляризации PM (с сохранением поляризации), PM780, свободная трубка 0,9 мм
волокно, FC/APC, соединение управления TTL, 90x55x12 ммОптическое волокно, FC/APC, соединение управления TTL, 90x55x12 мм
Применения
Условия окружающей среды
| Параметры | Единица измерения | Мин. | Макс. |
| Температура хранения | ℃ | -40 | 85 |
| Рабочая относительная влажность | %RH | 5 | 95 |
| Рабочая температура | ℃ | -5 | 70 |
| Уровень электростатического разряда (HBM) | V | 500 | |
| Максимальная допустимая мощность | мВт | 500 |
| Параметры | Единица измерения | Спецификация |
| Каналы | Канал | Двойной 1x2 |
| Тестовая длина волны | нм | 780 |
| Вносимые потери | дБ | ≤2.0(с коннектором) |
| Обратные потери | дБ | ≥50 |
| коэффициент экстинкции | дБ | ≥16 дБ |
| Повторяемость | дБ | Макс. 0.03 дБ |
| Перекрёстные помехи | дБ | ≥50 |
| PDL | дБ | ≤0.15 |
| TDL | дБ | ≤0.3 |
| Время отклика | мс | ≤20 |
| Долговечность | Цикл | ≥1×109 |
| Максимальное напряжение привода | В | 5~12 |
| Тип управления |
TTL(совместимость с параллельным/последовательным портом) Два переключателя управляются по одному и тому же каналу |
|
Примечания:
1. Потери основаны на результатах испытаний при 23℃.
2. Повторяемость определяется после 100 циклов.
Определение выводов:
| Номер вывода |
Назначение вывода |
Тип сигнала | Описание |
| 1 | D0 | Вход | Бит данных (D0) (младший разряд) |
| 2 | D5 | Вход | Бит данных (D5) |
| 3 | VCC | Питание | Источник питания (постоянный ток 5 В, 1,0 А) |
| 4 | D7 | Вход | Бит данных (D7) (старший разряд) |
| 5 | D6 | Вход | Бит данных (D6) |
| 6 | GND | Питание | Земля |
| 7 | D4 | Вход | Бит данных (D4) |
| 8 | D1 | Вход | Бит данных (D1) |
| 9 | TXD | Выход | Передача данных (уровень TTL) |
| 10 | RXD | Вход | Приём данных (уровень TTL) |
| 11 | D2 | Вход | Бит данных (D2) |
| 12 | D3 | Вход | Бит данных (D3) |
| 13 | /BUSY | Выход |
Низкий уровень означает готовность к сбросу или приёму данных |
| 14 | /ALARM | Выход | Высокий уровень означает ошибку выполнения |
| 15 | /STROBE | Вход | Выполнение бита данных по спадающему фронту |
| 16 | /RESET | Вход | Низкий уровень сбрасывает на канал 0 |
Примечание: Molex 87833-1620 используется для электрических интерфейсов этих модулей, и для пользовательских разъёмов рекомендуется использовать Molex 87568-1694.
Этот модуль может принимать управляющие сигналы через интерфейс UART для выполнения автоматизированных измерений или мониторинга в реальном времени.
(1). Этот модуль может выполнять только одну команду за раз. Обычно следующую команду можно вводить только после того, как программа вернёт соответствующее значение.
(2) Используйте заглавные буквы.
(3) При практической эксплуатации угловые скобки "" используются соответственно как начальные и конечные разделители.
(4). Ошибка команды возвращает
Набор инструкций управления программой
| Команда | Описание | Пример |
| Перезапуск модуля | Успешный возврат: |
|
| Сброс | Успешный возврат: |
|
| Запрос информации о модуле |
Успешный возврат: |
|
|
Установка или запрос скорости передачи данных последовательного порта 1.x — это 1~9, обозначающие скорости передачи данных 2400, 4800, 9600, 14400, 19200, 38400, 56000, 57600, 115200 соответственно Успешный возврат: |
Отправить: Успешный возврат: Установить скорость передачи данных последовательного порта устройства на 19200 Конфигурация вступит в силу после сохранения и перезагрузки! |
|
|
Выбор рабочего режима x: Значения 0, 1, ?, 0 означает переключение с управлением битами данных, 1 означает переключение с управлением UART, ? означает запрос рабочего режима; Успешный возврат: |
Отправить: Успешный возврат: Указывает, что модуль настроен на переключение с управлением UART;
Отправить: Успешный возврат: |
|
|
Установка текущего канала xxx: Значение находится в диапазоне 000~256, 000 означает канал 0, 256 означает канал 256; Успешный возврат:
Примечание: в режиме переключения с управлением битами данных, Отправить: Возврат: |
Отправить: Успешный возврат: |
|
|
Запрос состояния канала Успешный возврат: |
Возврат: |
|
|
Сохранить конфигурацию Успешный возврат: |
Сохранить конфигурацию, например сохранить состояние канала. |

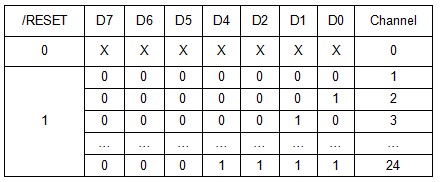

Логическая таблица переключения битов данных

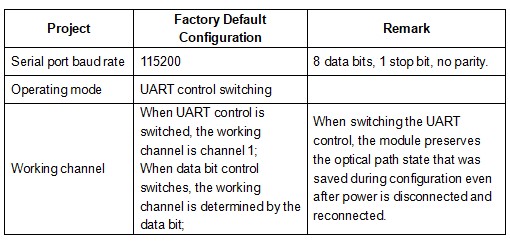

Конфигурация по умолчанию на заводе

PCBA: D3-1 V56

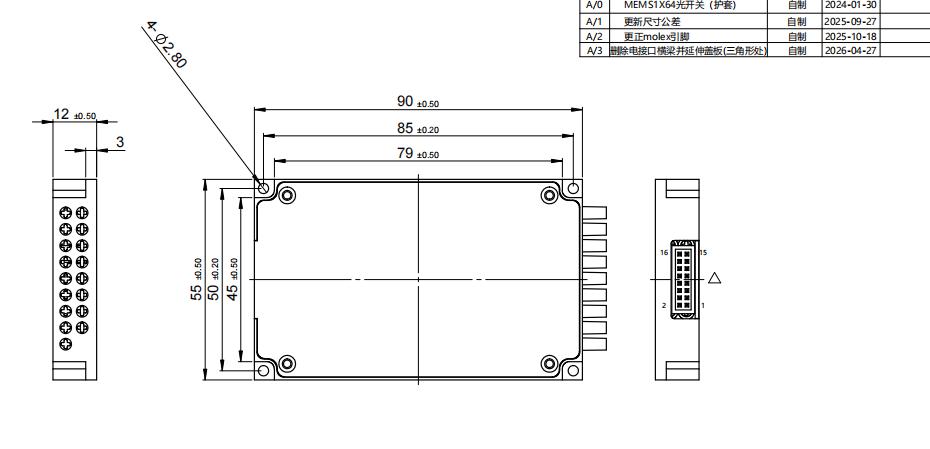

Требования к механической части (Единицы: мм)

| Параметры | Спецификация |
| Тип волокна | PM780, свободная трубка 0,9 мм |
| Длина волокна/допуск | 1+/-0,05 м(без разъёма) |
| Разъём | FC/APC |
| Маркировка канала PM780, свободная трубка 0,9 мм |
Белая номерная трубка с чёрным шрифтом, Вход -- COM1,COM2 Выход -- OUT1-1,OUT1-2,OUT2-1,OUT2-2 |
