В условиях цифровой трансформации спрос на высокоскоростные, надежные и гибкие сети связи беспрецедентен. Пассивные оптические сети (PON) являются основой современной коммуникационной инфраструктуры, обеспечивая поддержку различных приложений — от домашнего широкополосного доступа до корпоративных сетей. Для удовлетворения растущих потребностей в пропускной способности и обеспечения перспективных развертываний интеграция 5-канального WDM с технологиями GPON, XGS-PON, 50G-PON, RF Video и OTDR представляет собой комплексное решение, обеспечивающее максимальное использование оптоволокна и расширение возможностей обслуживания.

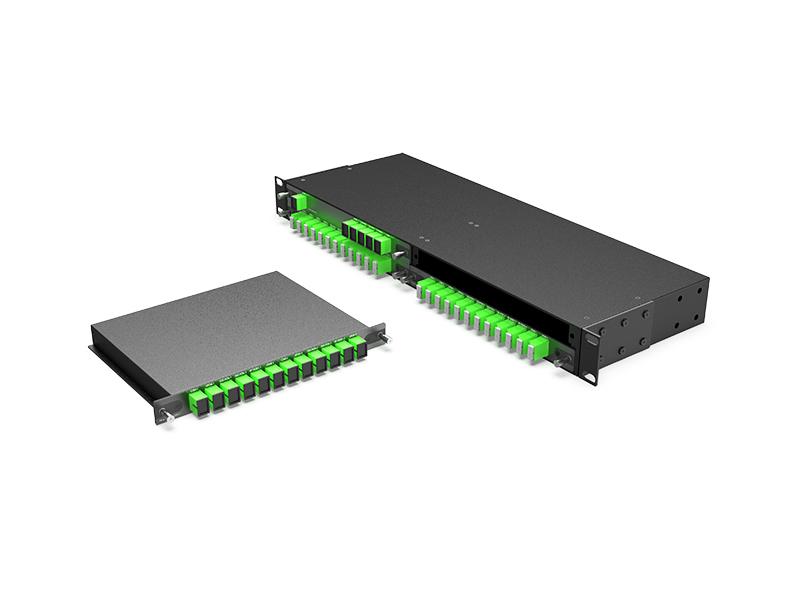

5-канальный WDM GPON XGS-PON 50G-PON RF Video и OTDR Plug-in LGX Box 215*150*20 мм
FW-4G-LGX02A-GX5
50G-PON (пассивная оптическая сеть с поддержкой 50-гигабит)
Функции: Технология 50G-PON использует одну длину волны для обеспечения симметричной пропускной способности 50 Гбит/с по одному и тому же оптоволоконному кабелю. Она поддерживает коэффициенты разделения от 1:16 до 1:256, бюджет канала связи 29 дБ и совместима с GPON и XGS-PON посредством TWDM. Готовая к развертыванию экосистема оптических сетевых устройств (ONU) и стандарты ITU-T G.hsp.50gpd гарантируют совместимость с оборудованием разных производителей.
Сценарии применения: Технология 50G-PON специально разработана для многогигабитных домов, облачных игр в разрешении 8K/VR, загрузки данных в промышленные системы машинного зрения, сетей 5G с малыми сотами и многоэтажных корпоративных кампусов, где требуется задержка менее 1 мс и доступность 99,99%. Она обеспечивает перспективность внешней инфраструктуры на десятилетие, предлагая плавный переход на 100G-PON без подключения к ODN.
РФ Видео
Функции: Технология RF Video позволяет передавать аналоговые видеосигналы по оптоволокну, обеспечивая доставку высококачественного видеоконтента. Она часто используется в сочетании с технологиями PON для предоставления интегрированных видеоуслуг.
Сценарии применения: Технология RF Video широко используется в сетях кабельного телевидения, сервисах видео по запросу и других приложениях, где важна высококачественная передача видео. Она легко интегрируется с сетями PON, предлагая комплексное решение для передачи данных и видео.
OTDR (оптический рефлектометр)
Функции: OTDR — это инструмент, используемый для диагностики и обслуживания неисправностей волоконно-оптических сетей, способный обнаруживать разрывы, потери и точки отражения в волокне.
Сценарии применения: Он широко используется при установке, обслуживании и устранении неисправностей оптоволоконных сетей, обеспечивая надежность и производительность сети.
Преимущества
Приложение
Панель продуктов

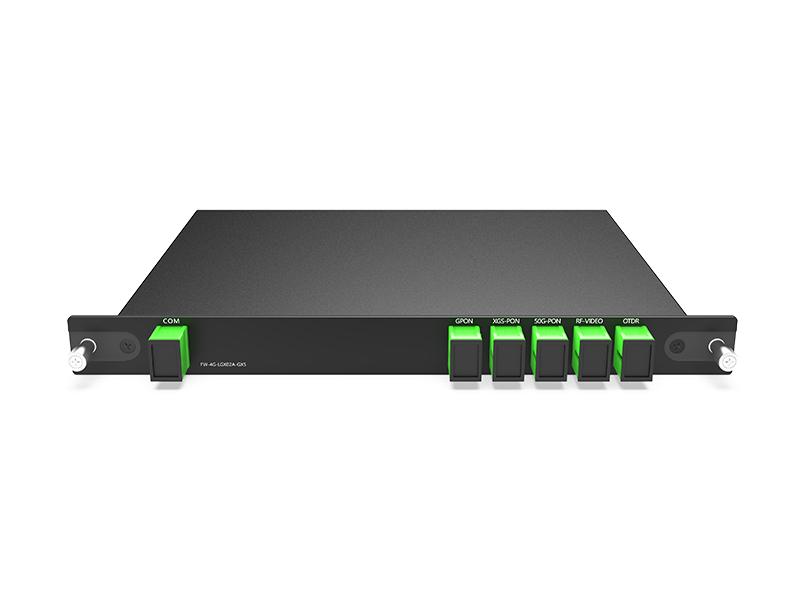

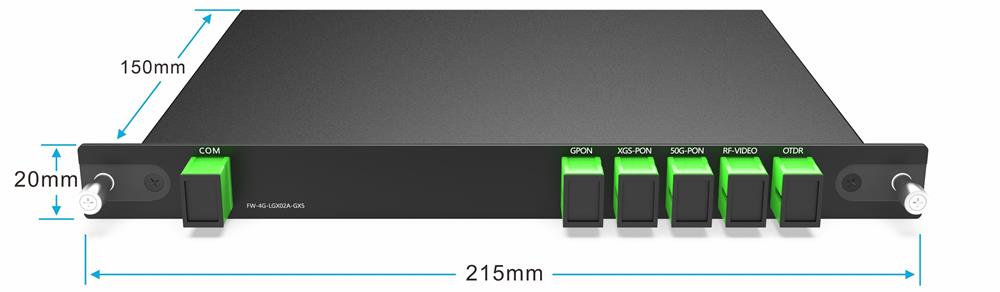

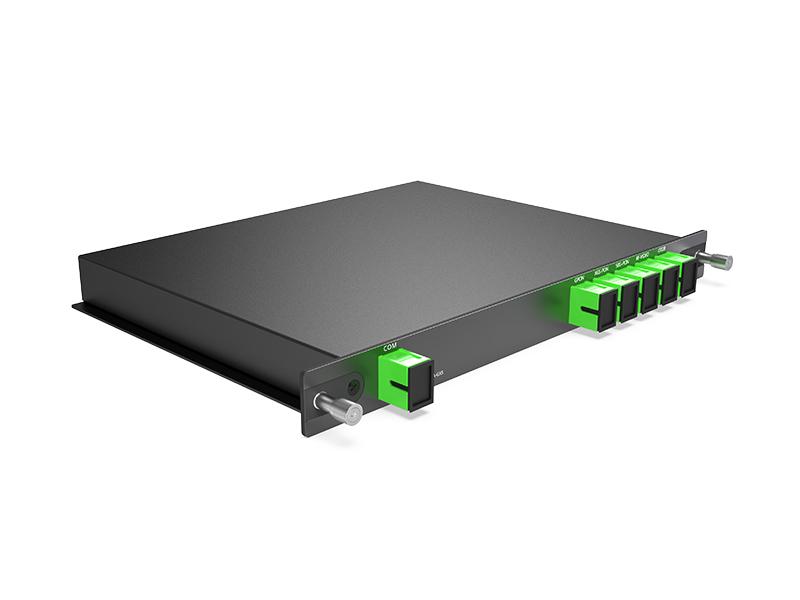

5-канальный WDM GPON XGS-PON 50G-PON RF Video и OTDR，SC/APC Plug-in LGX Box 215*150*20 мм

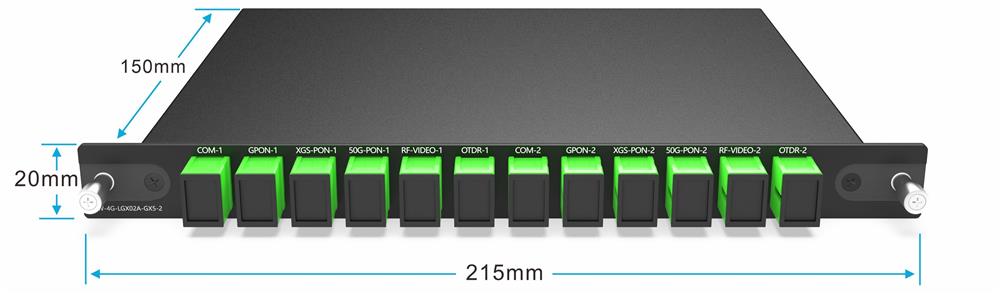

2X5CH WDM GPON XGS-PON 50G-PON RF Video и OTDR, подключаемый модуль SC/APC LGX Box 215*150*20MM

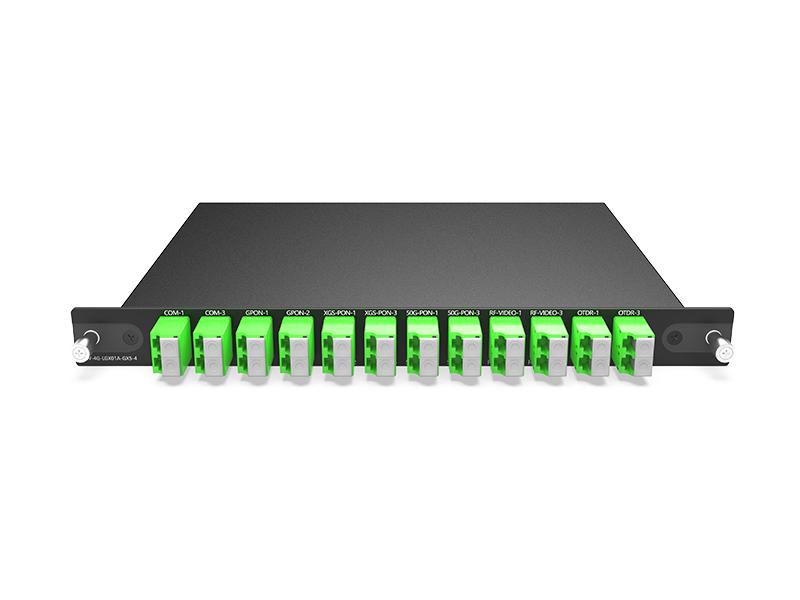

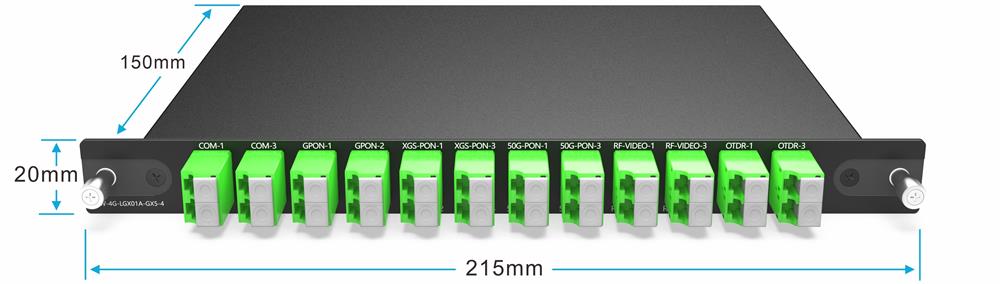

4x5-канальный WDM GPON XGS-PON 50G-PON RF Video и OTDR, подключаемый модуль LC/APC LGX Box 215*150*20 мм
Технические характеристики
|
Параметр |
Спецификация |
Единица |
|
|

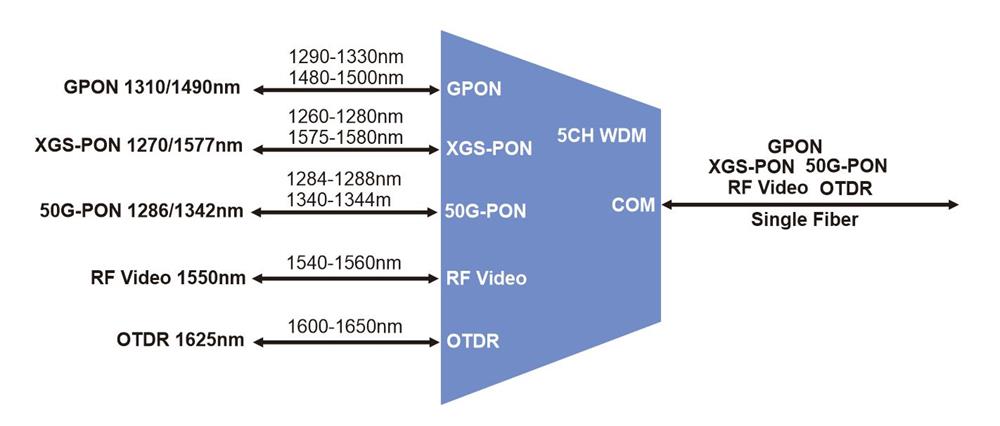

Полосовой фильтр |
GPON |
1290-1330/1480-1550 |
нм |
|
XGS-PON |
1260-1280/1575-1580 |
нм |
|
|
50G-PON |
1284-1288/1340-1344 |
нм |
|
|
RF-Видео |
1540-1560 |
нм |
|
|
OTDR |
1600-1650 |
нм |
|
|
Вносимые потери |
COM-GPON |
<0,9 |
дБ |
|
COM - XGS-PON |
<1.1 |
дБ |
|
|
COM - 50G-PON |
<1,3 |
дБ |
|
|
COM - RF Видео |
<1,5 |
дБ |
|
|
COM - OTDR |
<1,7 |
дБ |
|
|
Изоляция длин волн |
COM-GPON |
>30 |
дБ |
|
COM - XGS-PON |
>30 |
дБ |
|
|
COM - 50G-PON |
>30 |
дБ |
|
|
COM - RF Видео |
>30 |
дБ |
|
|
COM - OTDR |
>30 |
дБ |
|
|
Унифомит |
<0,8 |
дБ |
|
|
Возвратные потери |
>55 |
дБ |
|
|
Направленность |
>55 |
дБ |
|
|
PDL (потери, зависящие от поляризации) |
<0,3 |
дБ |
|
|
(Дисперсия поляризационных мод) |
<0,2 |
PS |
|
|
Передача оптической мощности |
<300 |
мВт | |
|
Рабочая температура |
-40 до +85 |
℃ |
|
|
Рабочая относительная влажность |
от 5 до 90 |
% относительной влажности |
|
|
Температура хранения |
-40 до +85 |
℃ |
|
|
Рабочая относительная влажность |
от 5 до 90 |
% относительной влажности |
|
|
Вес нетто |
Коробка LGX: 0,5 кг Стойка 1U на 2 слота: 2,5 кг |
КГ |
|
|
Размеры |

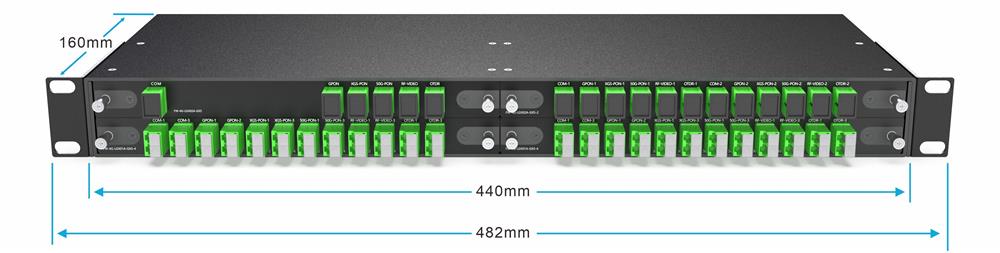

Коробка LGX: 215*150*20 мм Стойка 1U: 440*160*44 мм |
мм | |
|
Вносимые потери включают WDL, TDL и PDL с двумя наборами сопряженных разъемов на обоих концах. |
|||
Информация о пакете

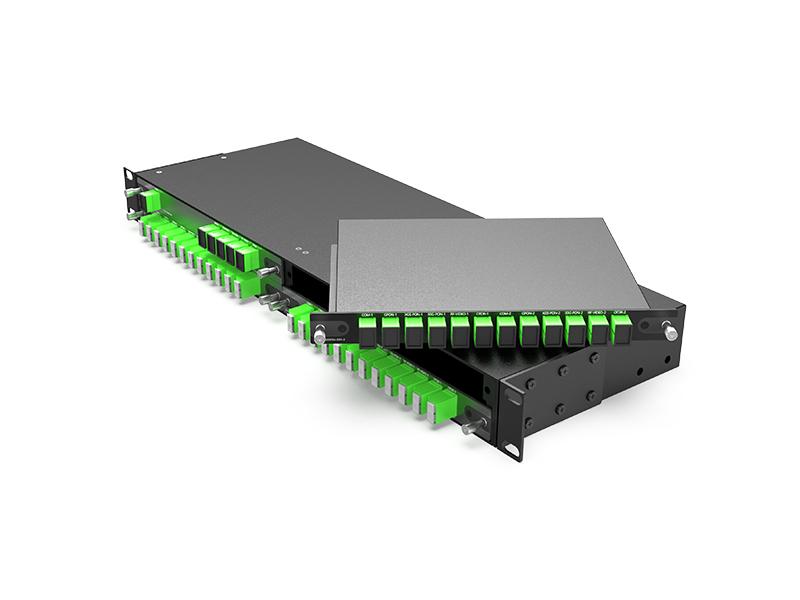

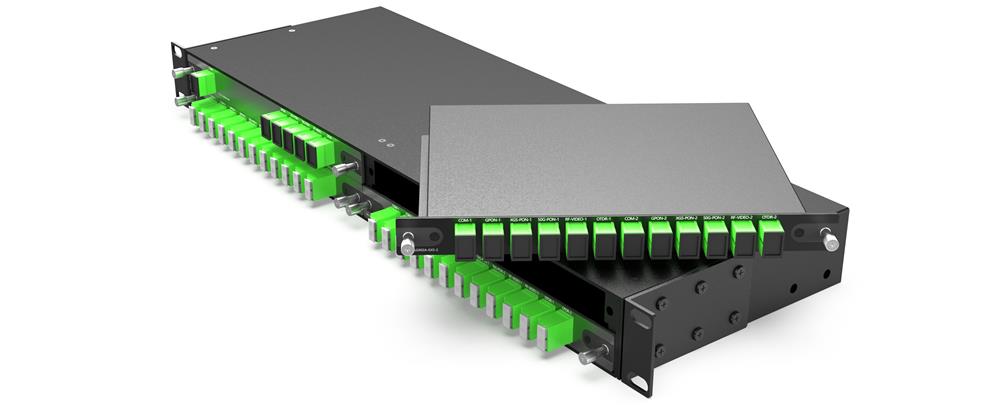

LGX BOX Plug in 4-слотовая стойка 1U
5-канальный WDM
2x5CH WDM
4x5-канальный WDM

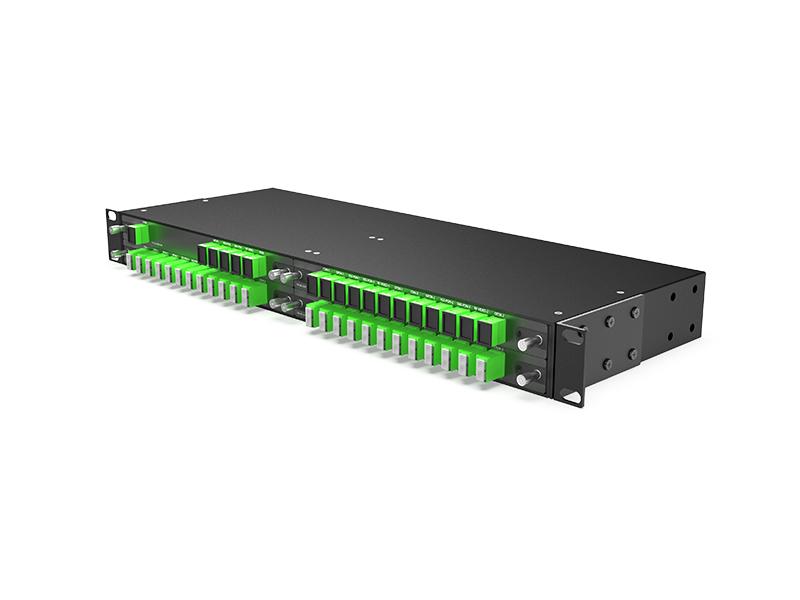

Стойка 1U на 4 слота для LGX BOX
Информация о заказе
