32 канала WDMUX OTDR 1625/1650 и FTTH DATA

  • Широкая полоса пропускания
  • Низкие вносимые потери
  • Высокая изоляция каналов
  • Исключительная надежность и стабильность
Категории
  • Информация о продукте

32 канала WDMUX OTDR 1625/1650 и FTTH DATA

1310/1490/1550,LC/UPC

32chanenls WDMUX OTDR

FIBERWDM обеспечивает FWDM TX 1625 нм RX 1310/1490/1550 нм, что обеспечивает низкие потери и надежную работу.

Работает в системе мониторинга волоконно-оптических кабельных линий (OTDR).

32chanenls WDMUX OTDR

Функции

ты Широкая полоса пропускания

ты Низкие вносимые потери

ты Высокая изоляция каналов

ты Исключительная надежность и стабильность

Приложения

ты Оптические усилители

ты кабельное телевидение

ты OTDR

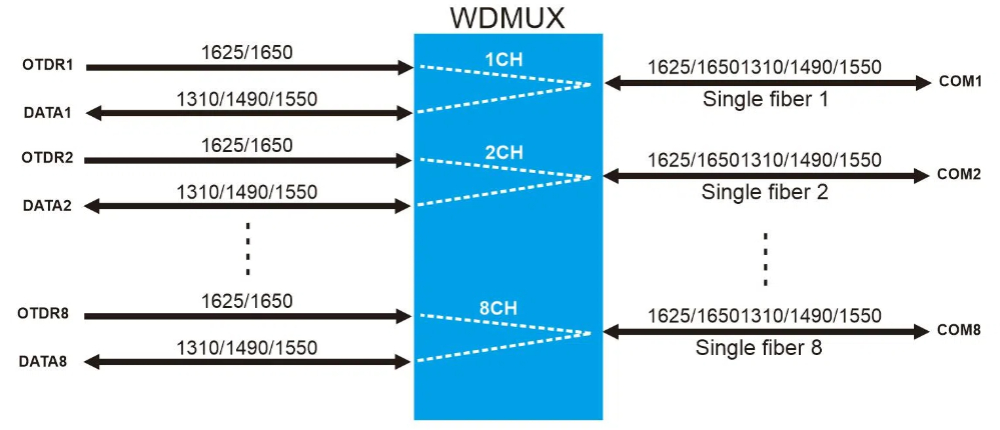

Линия Ссылка

32chanenls WDMUX OTDR

Панель продукта

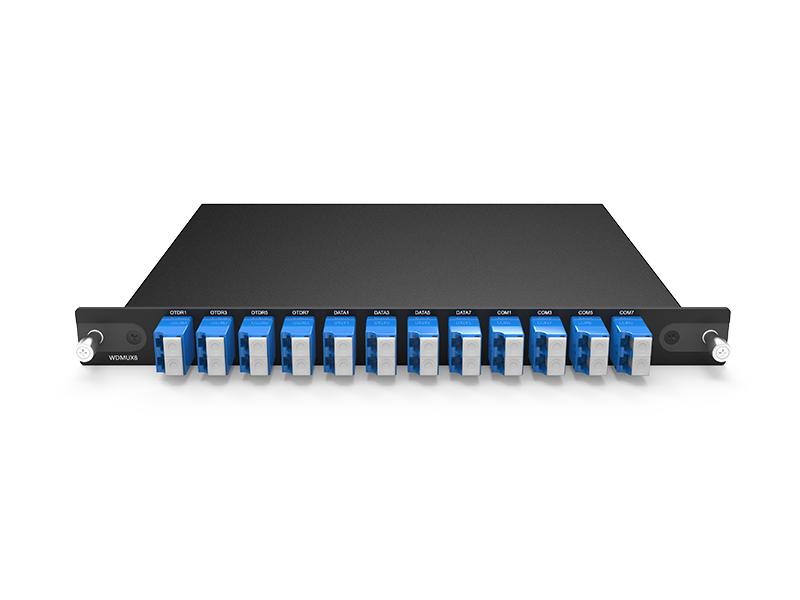

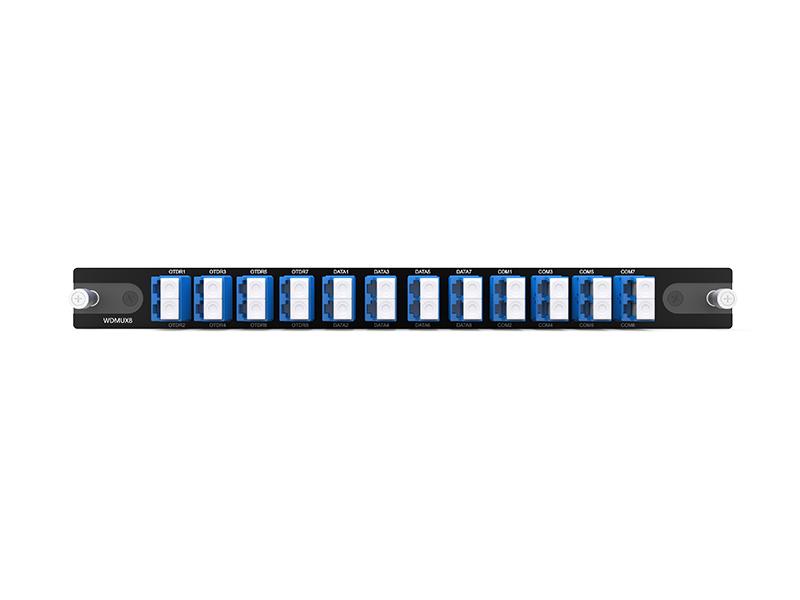

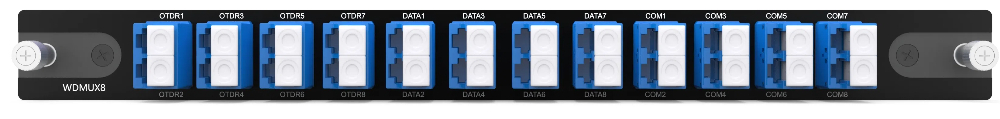

8CH WDMUX Plug-in LGX Module

8-канальный подключаемый модуль LGX WDMUX

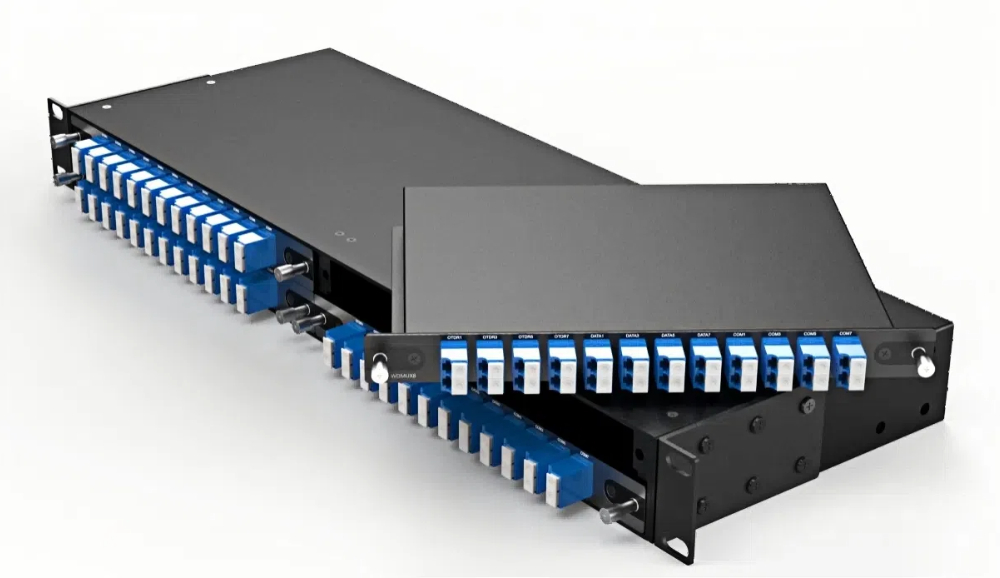

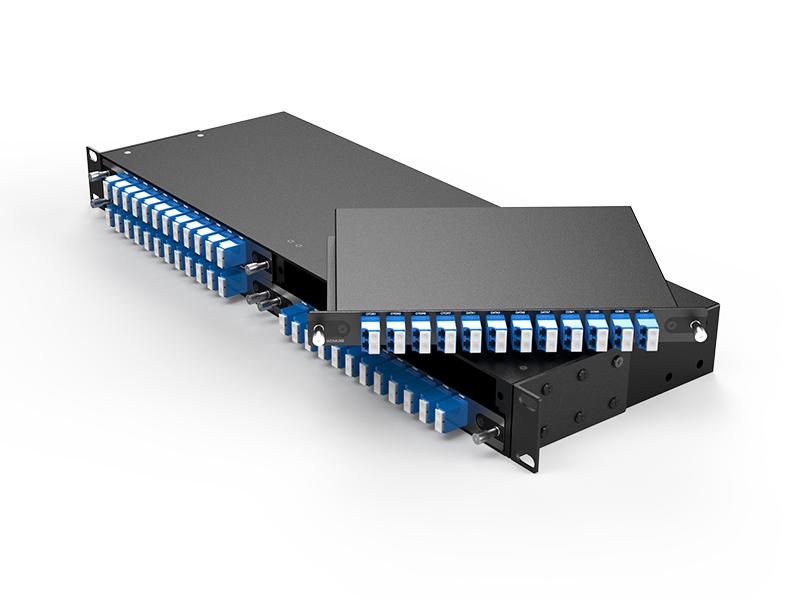

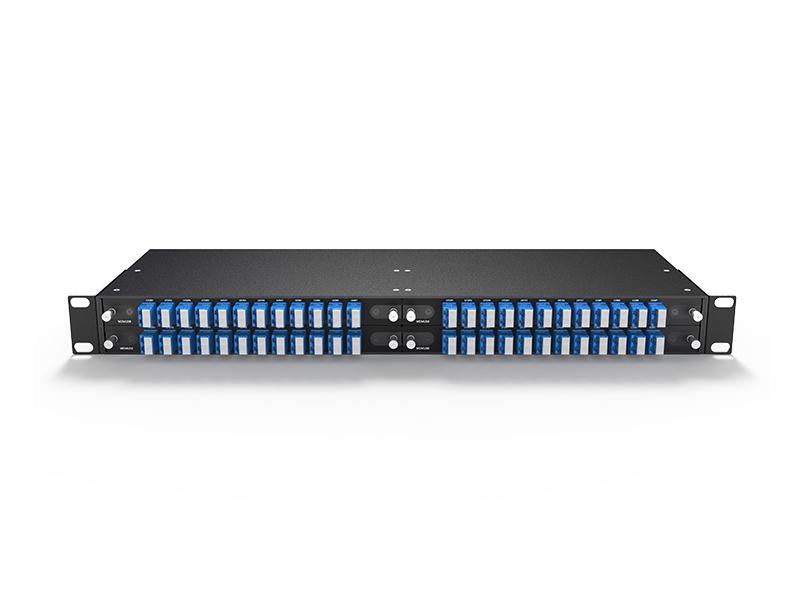

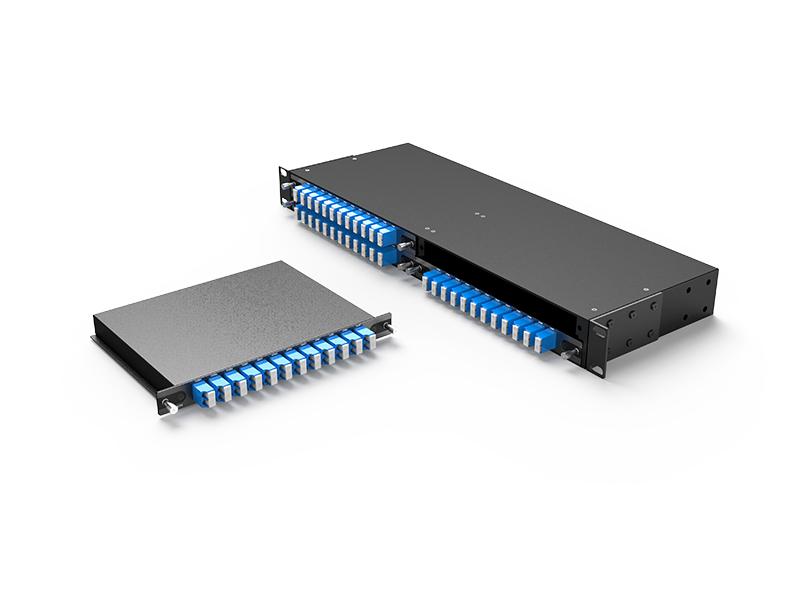

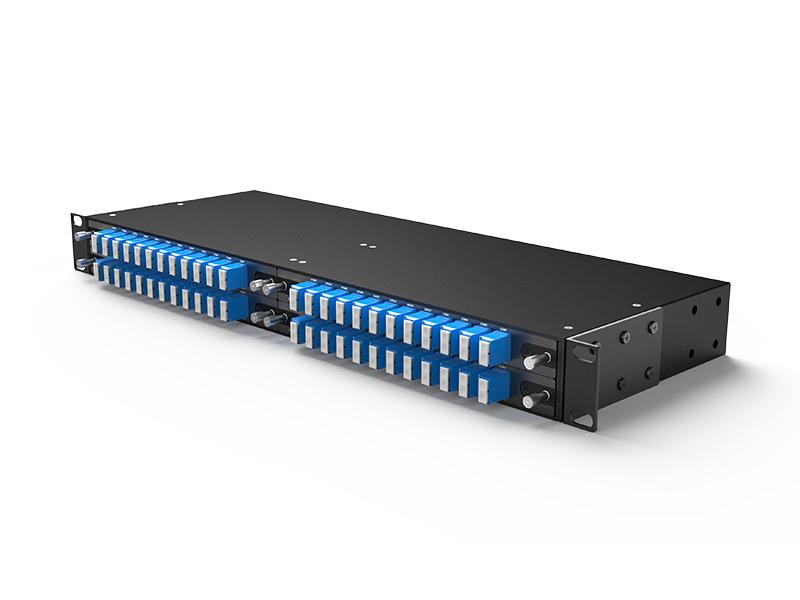

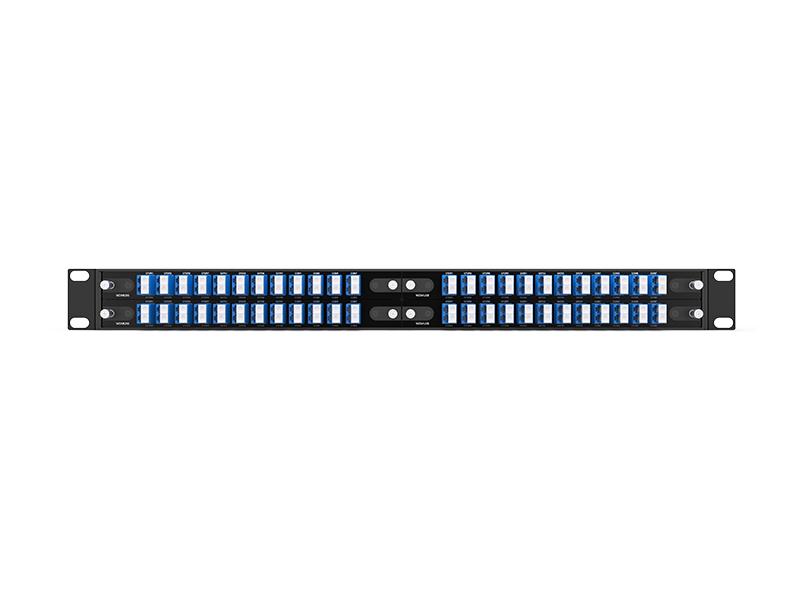

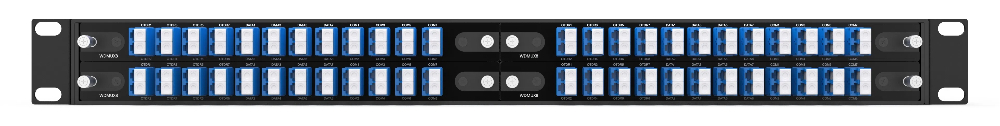

4slos 1U Rack for holding 4pcs LGX Module, up to 32ch WDMUX

Стойка 4slos 1U для размещения 4 модулей LGX, до 32 каналов WDMUX

Технические характеристики

Длина волны

TX1625/1650 нм RX1310/1490/1550 нм

Технологии

TFF (тонкопленочный фильтр)

Полоса пропускания

1600~1670 нм

Отражение

1260~1580

Неравномерность полосы пропускания

≤0,30 дБ

IL @ Полоса пропускания

≤0,80 дБ

Отражательная полоса ряби

≤0,20 дБ

ИЛ @ Отражение

≤0,60 дБ

Изоляция передачи (регулируемый канал)

≥30дБ

Изоляция передачи (канал без регулировки)

≥50дБ

Изоляция отражения

≥15дБ

Потери, зависящие от поляризации

≤0,1 дБ

Дисперсия поляризационной моды

≤0,2пс

Термическая стабильность

≤0,005Н

Направленность

≥50дБ

Возврат потерь

≥45дБ

Управление оптической мощностью

≤500мВт

Температура

Эксплуатация от -40 до 85°C

Хранение от -40 до 85°C

Вес нетто

КОРОБКА LGX 0,5 КГ

Стойка 4 слота 1U 1,5 кг

Размеры упаковки

Модуль LGX 214,5*20*150 мм

Стойка 1U 440*40*160 нм

Размеры чертежа (мм)

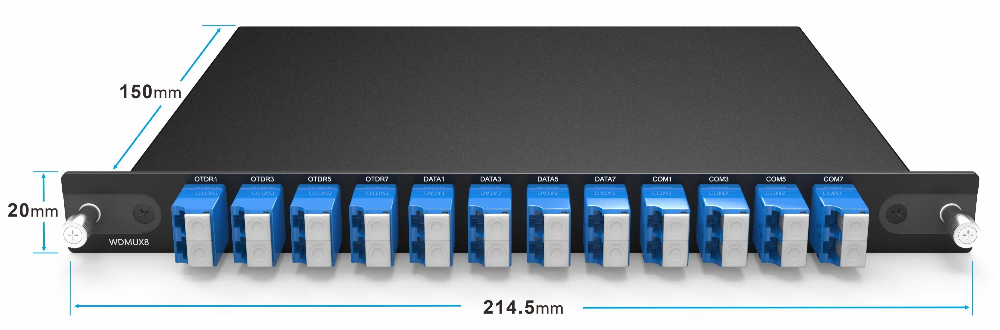

Plug-in LGX Module

Подключаемый модуль LGX

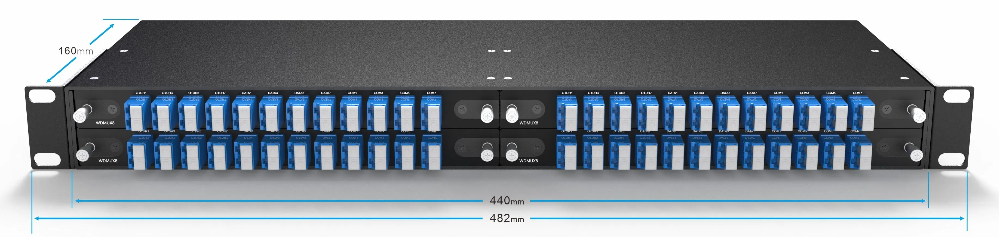

4slots 1U Rack for holding LGX Module

Стойка 1U на 4 слота для установки модуля LGX

Информация о заказе

Номер детали

Технические характеристики

WDMUX8

8-канальный WDMUX OTDR 1625/1650 и FTTH DATA 1310/1490/1550, подключаемый модуль LGX LC/UPC

1U02-4LGX

19-дюймовая стойка 1U с 4 слотами для подключаемого блока LGX, 440*160*44 мм
