Серия усилителей RD-XG3-POA поддерживает оптическое усиление мощности для линий GPON, XGPON и XGSPON, совместима с тремя протоколами. Они напрямую усиливают оптические сигналы восходящего и нисходящего направлений без фотоэлектрического преобразования, эффективно увеличивая дальность передачи и расширяя количество доступных абонентов в сети.
Устройство может быть установлено в виде настольного бокса, а для монтажа в стойку доступны опциональные крепления для установки на стойки шириной 19 или 21 дюйм.

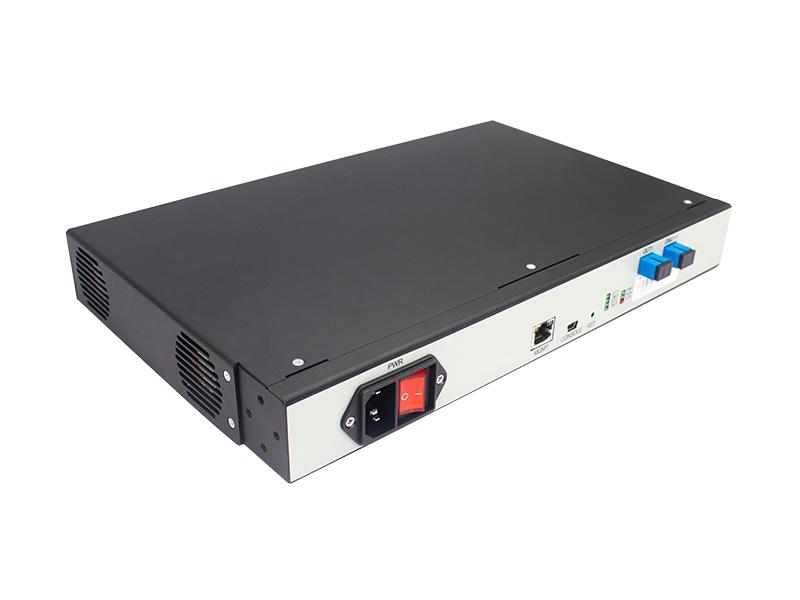

Оптический усилитель GPON/XGPON/XGSPON
RD-XG3-POA
Усилители серии RD-XG3-POA поддерживают усиление оптической мощности для линий GPON, XGPON и XGSPON, совместимы с тремя протоколами. Они напрямую усиливают оптические сигналы восходящего и нисходящего направлений без фотоэлектрического преобразования, эффективно увеличивая дальность передачи и расширяя количество доступных абонентов в сети.

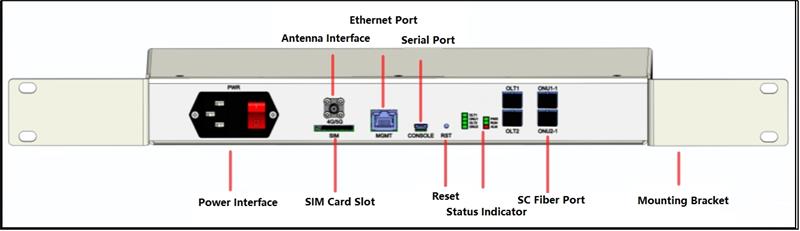

Устройство может быть выполнено в настольном исполнении, а также доступны дополнительные монтажные кронштейны для установки в стойки 19 или 21 дюйм.
| Передаточные характеристики | |
| Поддерживаемые протоколы |
GPON (ITU-T G.984) XGPON (ITU-T G.987) XGSPON (ITU-T G.9807) |
| Скорость восходящего потока / тип сигнала / длина волны |
GPON: 1.25G пакетный режим, центральная длина волны 1310 нм XGPON: 2.5G пакетный режим, центральная длина волны 1270 нм XGSPON: 10G пакетный режим, центральная длина волны 1270 нм |
| Скорость нисходящего потока / тип сигнала / длина волны |
GPON: 2.5G непрерывный режим, центральная длина волны 1490 нм XGPON: 10G непрерывный режим, центральная длина волны 1577 нм XGSPON: 10G непрерывный режим, центральная длина волны 1577 нм |
| Топология сети |
Поддерживает независимое усиление или расширение линии для каждого канала восходящего и нисходящего направления. Обеспечивает промежуточное усиление в любой точке сети. Поддерживает каскадирование нескольких устройств. Облегчает расширение ёмкости сети. |
| Совместимость |
Совместимо с устройствами OLT и ONU различных производителей Прозрачная передача всех услуг |
| Обходная защита при отключении питания (опционально) | Сохраняет исходное физическое оптическое соединение при отключении питания |
| Параметры оптического интерфейса | |
| Входная оптическая мощность нисходящего направления |
GPON: -24 dBm (центральная длина волны 1490 нм) XGPON: -24 dBm (центральная длина волны 1577 нм) XGSPON: -24 dBm (центральная длина волны 1577 нм) |
| Входная оптическая мощность восходящего направления |
GPON: -24 dBm (центральная длина волны 1310 нм) XGPON: -24 dBm (центральная длина волны 1270 нм) XGSPON: -24 дБм; (центральная длина волны 1270 нм) |
| Рабочая среда | |
| Питание | Переменное 220 В/110 В/230 В или постоянное 48 В |
| Потребляемая мощность | |
| Габариты | 330 мм * 204 мм * 43,6 мм |
| Вес | |
| Рабочая температура | -20 ℃ ~ +70 ℃ |
| Температура хранения | -40 ℃ ~ +85 ℃ |

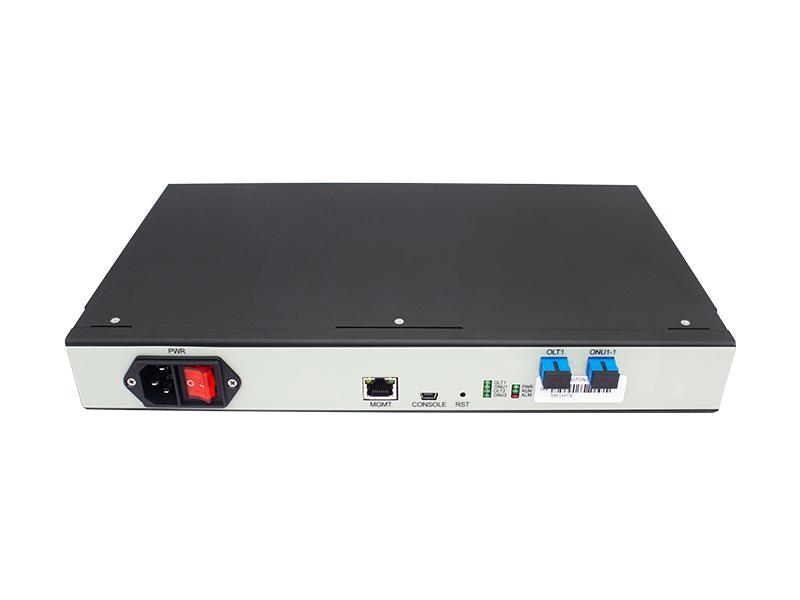

Схема 1-вход 1-выход для прямого усиления оптической мощности; функция байпасной защиты при отключении питания опциональна.

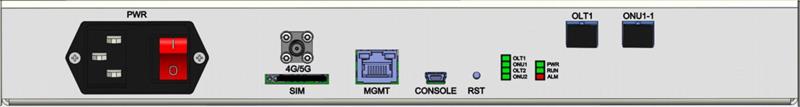

Рисунок 3. Схема панели одноканального варианта

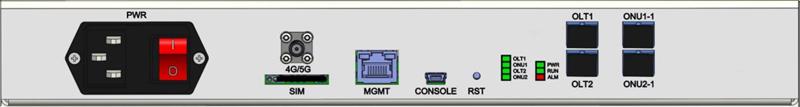

Рисунок 4. Схема панели двухканального варианта
Схема 1-вход 2-выход для расширения исходной оптической линии.

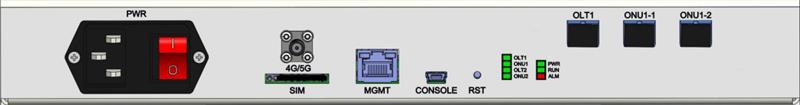

Рисунок 5. Схема панели одноканального варианта

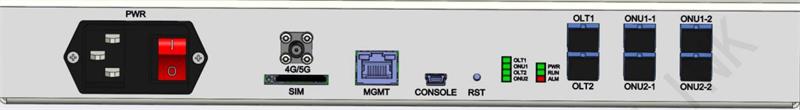

Рисунок 6. Схема панели двухканального варианта
| Модель | Описание |
| Конфигурация 1: Одноканальный вариант | Одноканальный PON-усилитель, опциональная функция байпасной защиты при отключении питания |
| Двухканальный вариант | Двухканальный PON-усилитель, опциональная функция байпасной защиты при отключении питания |
| Конфигурация 2: Одноканальный вариантКонфигурация 2: Одноканальный вариант | Одноканальный PON-усилитель с возможностью расширения линии 1-вход 2-выход |
| Двухканальный вариант | Двухканальный PON-усилитель, каждый канал поддерживает расширение линии 1-вход 2-выход |
| Модель | Описание |
| RD-XG3-POA-SA | Одноканальный PON-усилитель, оптическое усиление 1-вход 1-выход, длины волн 1270 нм/1577 нм, питание AC/DC, потребляемая мощность |
| RD-XG3-POA-DA | Двухканальный PON-усилитель, каждый канал поддерживает оптическое усиление 1-вход 1-выход, длины волн 1270 нм/1577 нм, питание AC/DC, потребляемая мощность |
| RD-XG3-POA-SA-B | Одноканальный PON-усилитель, оптическое усиление 1-вход 1-выход, длины волн 1270 нм/1577 нм, питание AC/DC, потребляемая мощность |
| RD-XG3-POA-DA-B | Двухканальный PON-усилитель, каждый канал поддерживает оптическое усиление 1-вход 1-выход, длины волн 1270 нм/1577 нм, питание AC/DC, потребляемая мощность |
| RD-XG3-POA-SE | Одноканальный PON-усилитель с возможностью расширения линии 1-вход 2-выход, длины волн 1270 нм/1577 нм, питание AC/DC, потребляемая мощность |
| RD-XG3-POA-DE | Двухканальный PON-усилитель, каждый канал поддерживает расширение линии 1-вход 2-выход, длины волн 1270 нм/1577 нм, питание AC/DC, потребляемая мощность |
