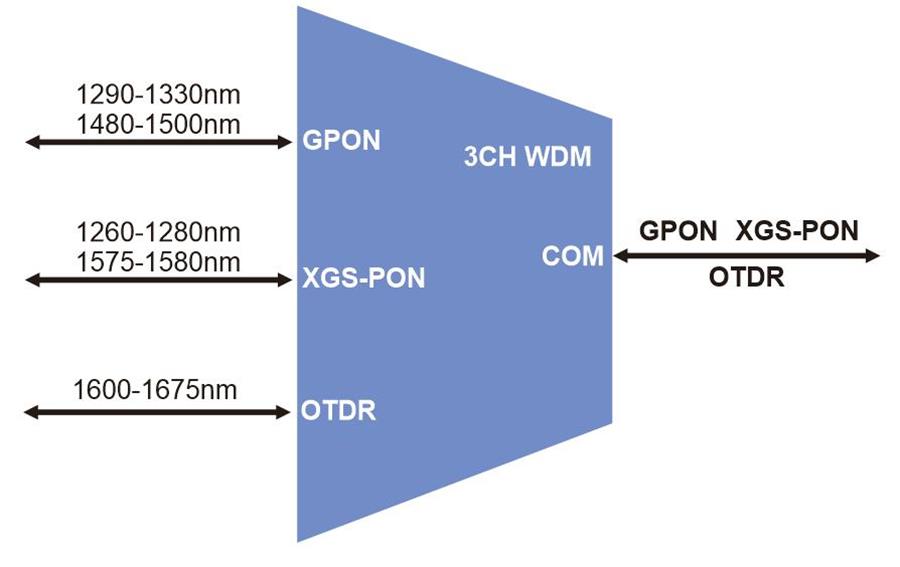

В условиях стремительного развития 5G, Интернета вещей и облачных вычислений спрос на полосу пропускания постоянно растёт. Для удовлетворения этого спроса развиваются технологии пассивных оптических сетей (PON), в основном GPON и XGS-PON. OTDR — это инструмент для диагностики и обслуживания неисправностей сети. Благодаря технологии 3CH WDM эти технологии могут работать одновременно на одном волокне, повышая пропускную способность и гибкость сети.

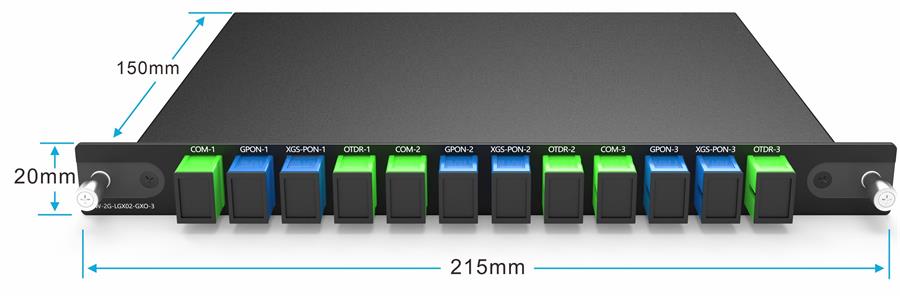

3-канальный WDM GPON XGS-PON и OTDR-модуль LGX Box 215*150*20 мм FW-2G-LGX02-GXO
OTDR (оптический рефлектометр)
Преимущества
Приложение
Панель продуктов

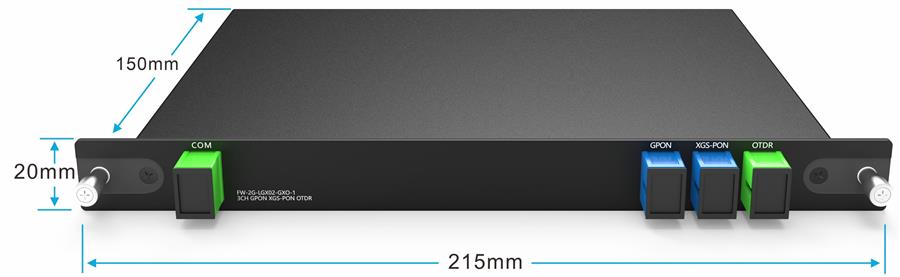

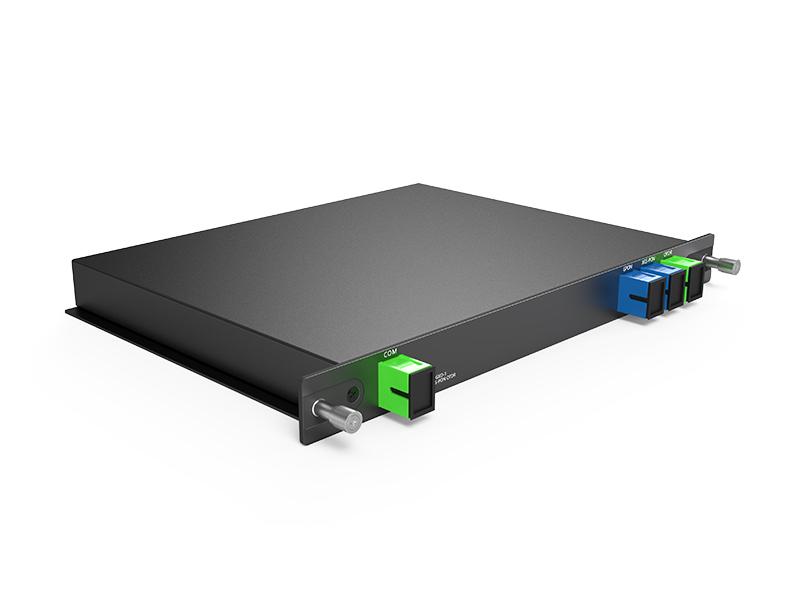

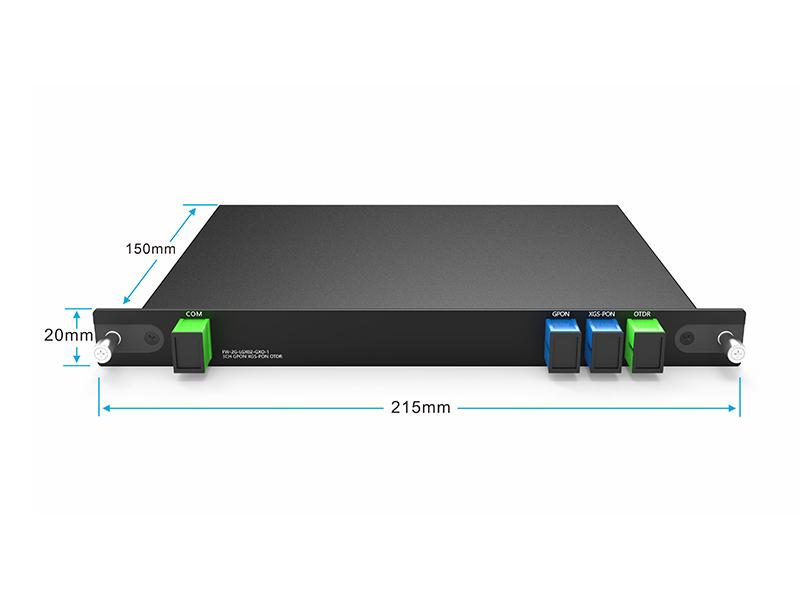

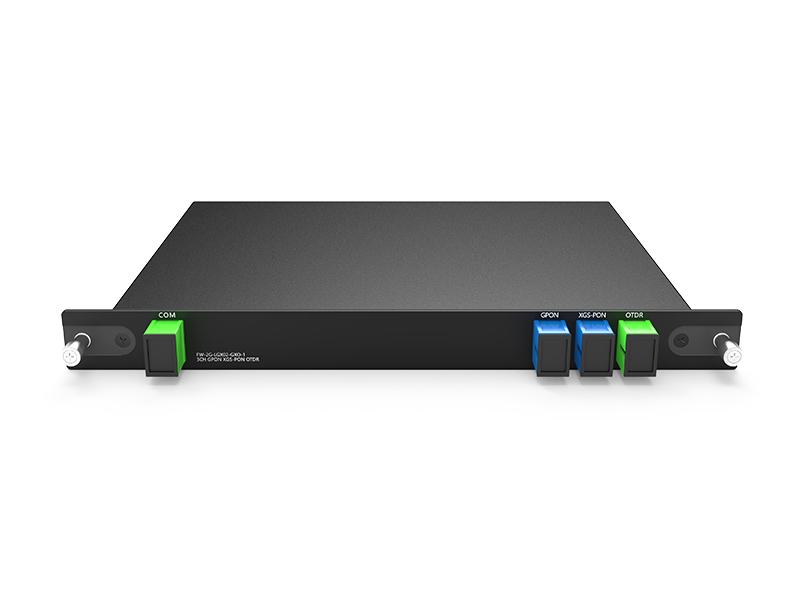

3-канальный WDM GPON XGS-PON и OTDR, PON SC/UPC, COM и OTDR SC/APC подключаемый модуль LGX Box 215*150*20 мм

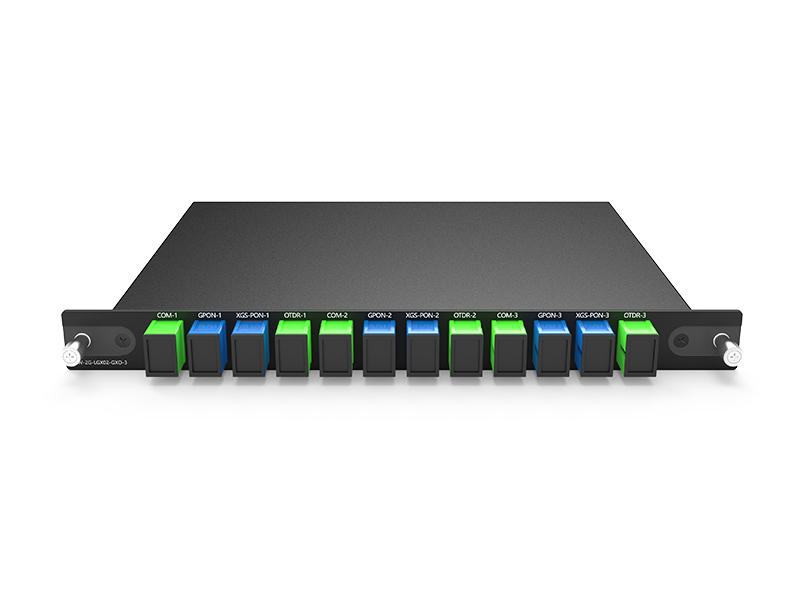

3x3-канальный WDM GPON XGS-PON и OTDR, PON SC/UPC, COM и OTDR SC/APC подключаемый модуль LGX Box 215*150*20 мм

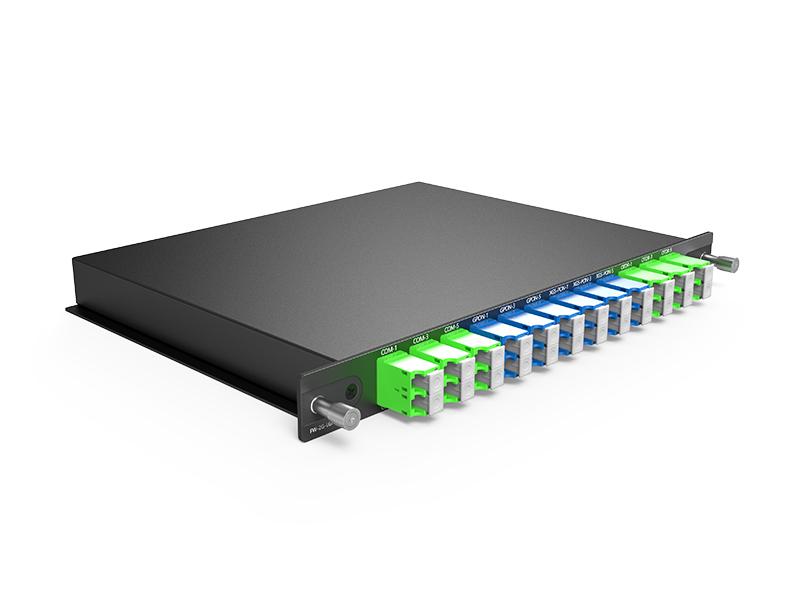

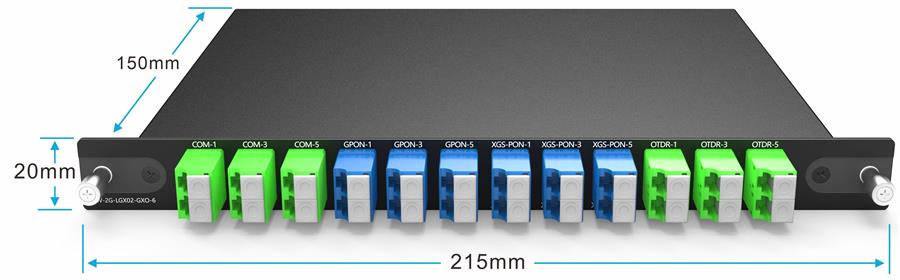

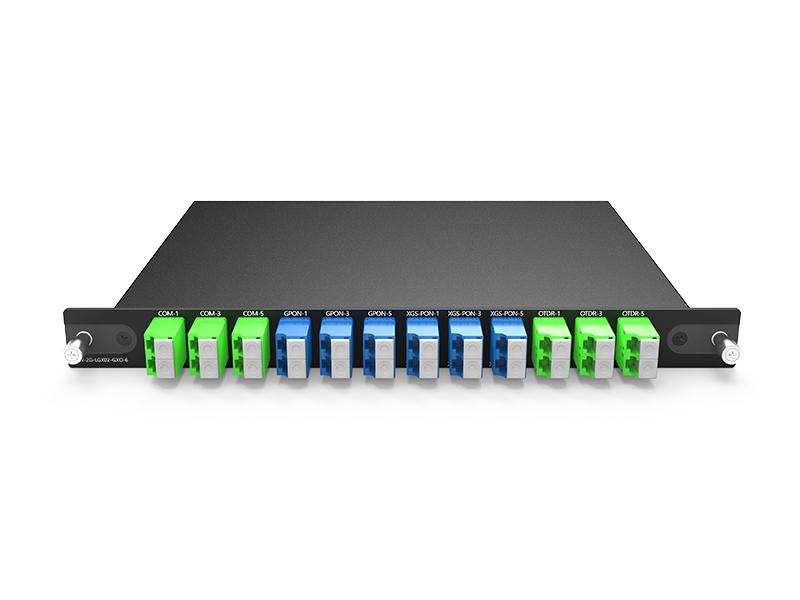

6x3-канальный WDM GPON XGS-PON и OTDR, PON LC/UPC, COM и OTDR LC/APC подключаемый модуль LGX Box 215*150*20 мм
Технические характеристики
|
Параметр |
Спецификация |
Единица |
|
|
Полосовой фильтр |
GPON |
1290-1330/1480-1550 |
нм |
|
XGS-PON |
1260-1280/1575-1580 |
нм |
|
|
OTDR |
1600-1675 |
нм |
|
|
Вносимые потери |
COM-GPON |
<0,9 |
дБ |
|
COM - XGS-PON |
<1.1 |
дБ |
|
|
COM - OTDR |
<1,3 |
дБ |
|
|
Изоляция длин волн |
COM-GPON |
>30 |
дБ |
|
COM - XGS-PON |
>30 |
дБ |
|
|
COM - OTDR |
>30 |
дБ |
|
|
Унифомит |
<0,8 |
дБ |
|
|
Возвратные потери |
>55 |
дБ |
|
|
Направленность |
>55 |
дБ |
|
|
PDL (потери, зависящие от поляризации) |
<0,3 |
дБ |
|
|
(Дисперсия поляризационных мод) |
<0,2 |
пс | |
|
Передача оптической мощности |
<300 |
мВт |
|
|
Рабочая температура |
-40 до +85 |
℃ |
|
|
Рабочая относительная влажность |
от 5 до 90 |
% относительной влажности |
|
|
Температура хранения |
-40 до +85 |
℃ |
|
|
Рабочая относительная влажность |
от 5 до 90 |
% относительной влажности |
|
|
Вес нетто |
Коробка LGX: 0,5 кг Стойка 1U на 2 слота: 2,5 кг |
КГ |
|
|
Размеры |
Коробка LGX: 215*150*20 мм Стойка 1U: 440*160*44 мм |
мм | |
|
Вносимые потери включают WDL, TDL и PDL с двумя наборами сопряженных разъемов на обоих концах. |
|||
Информация о пакете

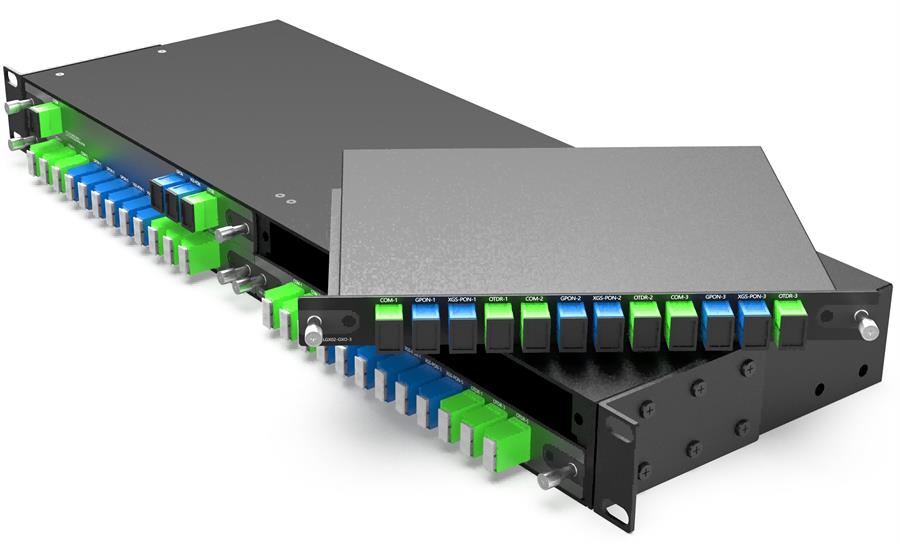

LGX BOX Plug in 4-слотовая стойка 1U
3-канальный WDM
3x3CH WDM
6x3-канальный WDM

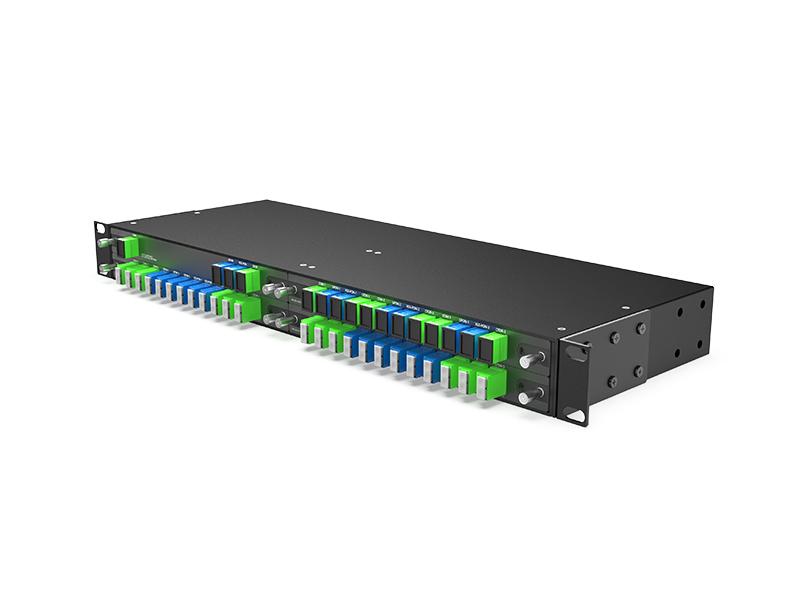

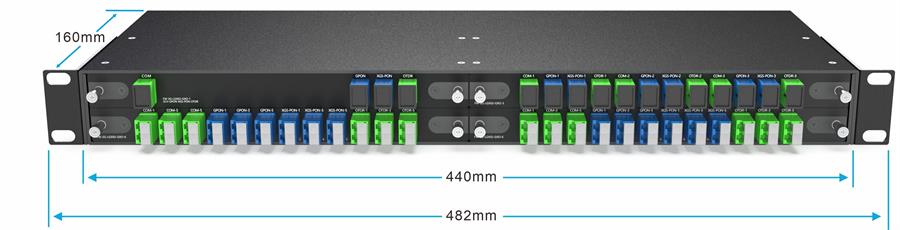

Стойка 1U на 4 слота для LGX BOX
Информация о заказе
|
Номер продукта |
Описание продукта |
|
FW-2G-LGX02-GXO-1 |
3-канальный WDM GPON XGS-PON и OTDR, PON SC/UPC, COM и OTDR SC/APC подключаемый модуль LGX Box 215*150*20 мм |
|
FW-2G-LGX02-GXO-3 |
3x3-канальный WDM GPON XGS-PON и OTDR, PON SC/UPC, COM и OTDR SC/APC подключаемый модуль LGX Box 215*150*20 мм |
|
FW-2G-LGX01-GXO-6 |
6x3-канальный WDM GPON XGS-PON и OTDR, PON LC/UPC, COM и OTDR LC/APC подключаемый модуль LGX Box 215*150*20 мм |
|
1U02-4LGX |
19-дюймовая стойка 1U с 4 слотами для подключаемого модуля LGX, 440*160*44 мм |
Примечание: Мы поддерживаем индивидуальный дизайн, свяжитесь с нами по электронной почте.
