32-канальный FWDM передатчик CATV 1550 нм, приемник PON 1310/1490 нм и XGS-PON 1270/1577 нм, LC/UPC, 1U стоечный

This 32-channel FWDM module integrates CATV 1550nm transmission with PON 1310/1490nm and XGS-PON 1270/1577nm reception for FTTH/FTTX networks. Using TFF technology, it features low insertion loss (≤0.8dB), high isolation (≥30dB), and stable performance in harsh environments (-40°C to 85°C). The 1U rack design with LC/UPC connectors supports hybrid signal transmission. Two models offer reflection isolation of ≥15dB (A) or 20dB (B), suitable for CATV, optical amplifiers, and fiber access systems.

Категории
  • Информация о продукте

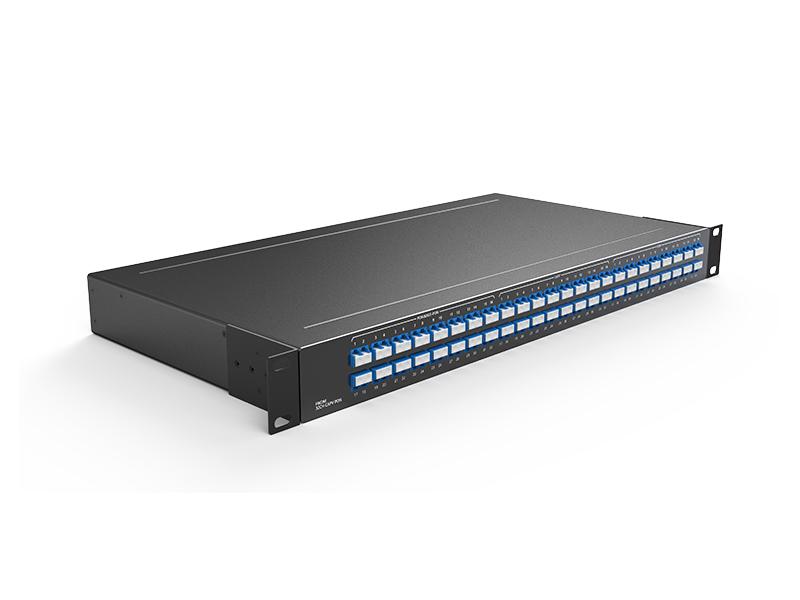

32 канала FWDM TX CATV 1550 нм RX PON 1310/1490 нм и XGS-PON 1270/1577 нм LC/UPC 1U Rack

32FW-1U01-T55R3149-2757A/B

FIBERWDM обеспечивает FWDM TX 1550 нм RX PON 1310/1490 нм & XGS-PON 1270/1577 нм отличается низкими потерями и надежной работой.

Работает в FTTH/FTTX, в системе PON работает на 1310/1490 &1270/1577 нм, а сигнал CATV передается по тому же волокну с использованием 1550 нм.

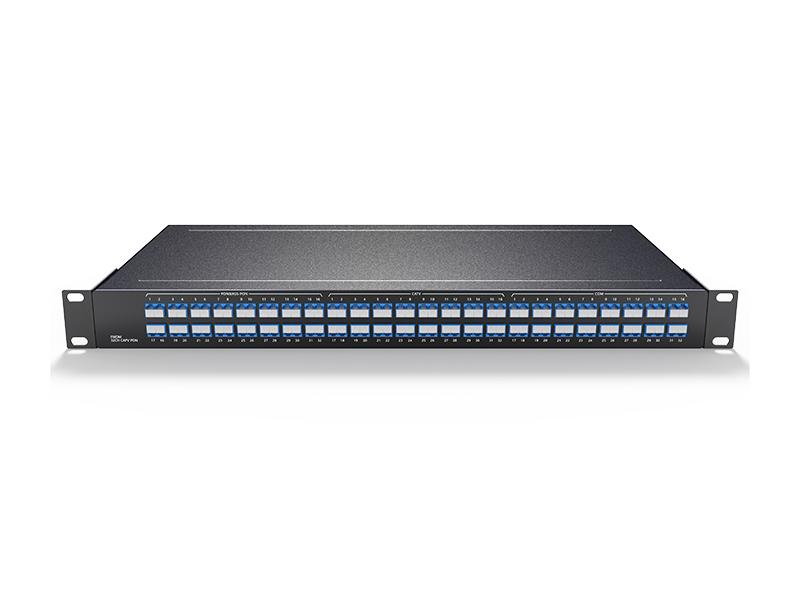

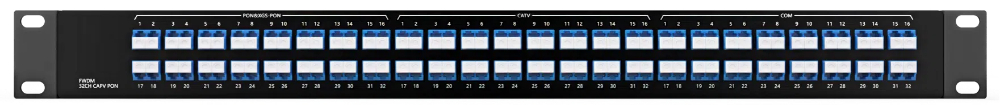

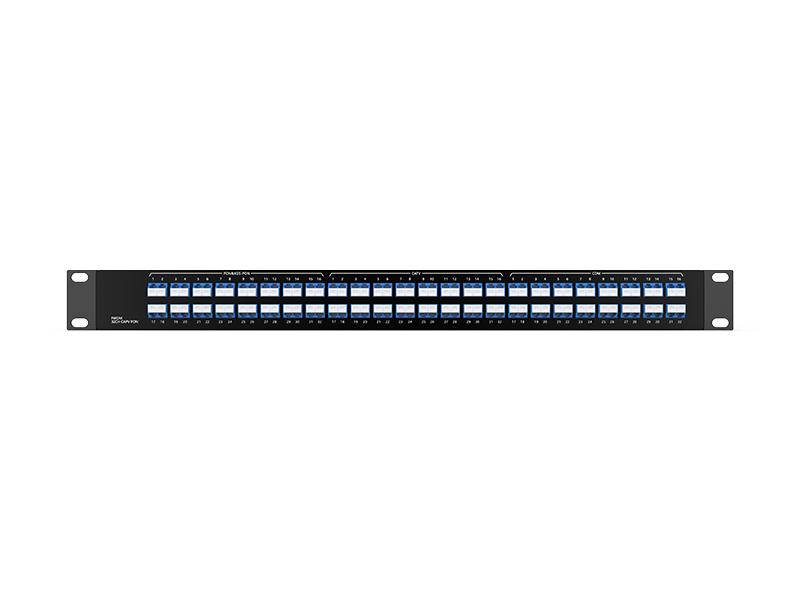

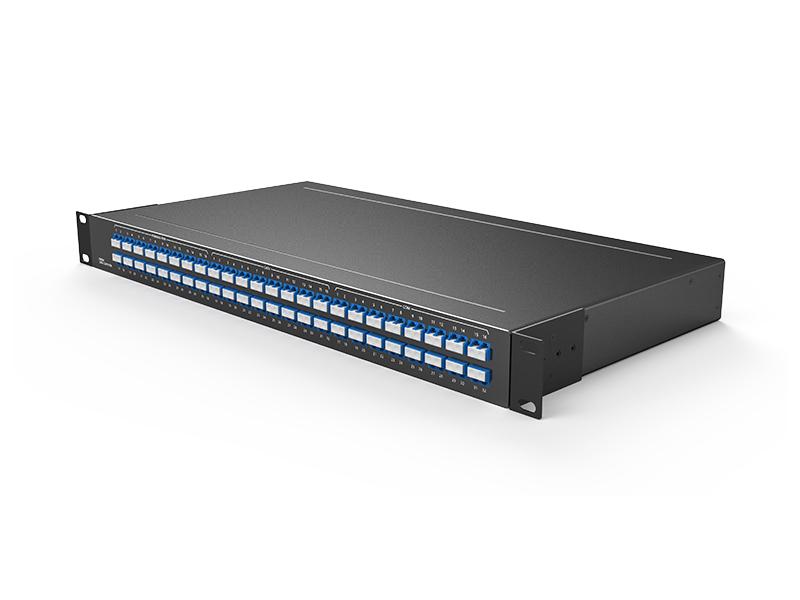

Продукт Penal

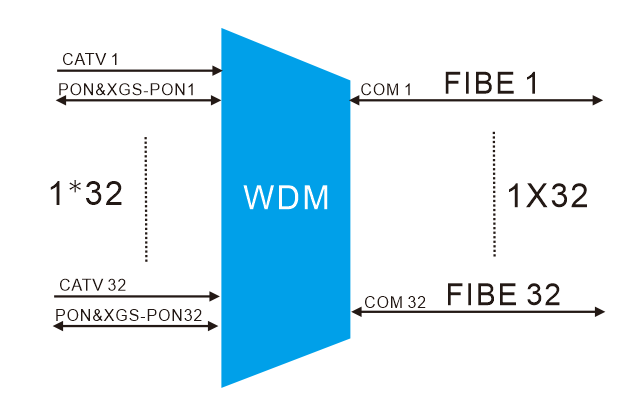

Приложение

Возможности

u Широкая полоса пропускания

... font-size: 9.0000pt; mso-font-kerning: 1.0000pt;">u Низкие вносимые потери

u Высокая изоляция каналов

u Исключительная надежность и стабильность

Приложения

u Оптические усилители

u CATV

Характеристики

Длина волны

TX1550 RX1310/1490 нм и 1270/1577 нм

Технология

TFF (тонкопленочный фильтр)

Полоса пропускания

1540~1560 нм

Отражение

1260~1500&1574~1620

Пульсация полосы пропускания

≤0.30dB

IL в полосе пропускания

≤0.80dB

Пульсация полосы отражения

≤0.20dB

IL @ Reflection

≤0.60dB

Изоляция полосы пропускания

≥30dB

Изоляция отражения

≥15dB (тип A)

20dB (тип B)

Дисперсия поляризационной моды

≤0.2ps

Термическая стабильность

≤0.005N

Направленность

≥50dB

Обратные потери

≥45dB

Оптическая мощность

≤500mW

Температура

Работа от -40 до 85°C

Хранение от -40 до 85°C

Тип волокна

SMF-28e

Размеры упаковки

44*440*230MM

Примечание:1) Все характеристики основаны на устройствах без разъемов и гарантированы по длине волны, поляризации и температуре.

2) Значения PMD и хроматической дисперсии гарантированы конструкцией.

3) Характеристики могут быть изменены без предварительного уведомления

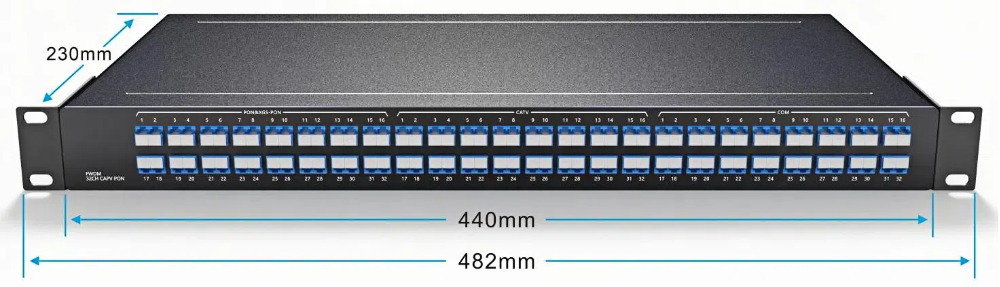

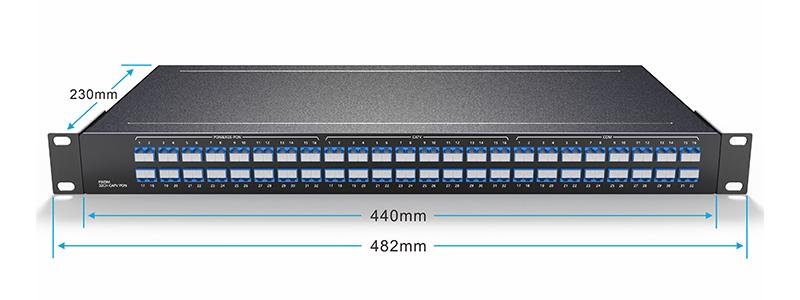

Чертеж размеров стали (мм)

Информация о заказе

Информация для заказа

Характеристики

32FW-1U01-T55R3149-2757A

32 канала FWDM TX CATV 1550 нм RX PON 1310/1490 нм XGS-PON 1270/1577 нм LC/UPC 1U Rack Изоляция отражения 15 дБ

32FW-1U01-T55R3149-2757B

32 канала FWDM TX CATV 1550 нм RX PON 1310/1490 нм & XGS-PON 1270/1577 нм LC/UPC 1U Rack Изоляция отражения 20 дБ
