16Channels FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1U Rack .
16Channels FWDM TX CATV 1550NM RX PON 1310/1490NM & XGS-PON 1270/15777NM LC/UPC 1U RACK 16Channels FWDM TX CATV 1550NM RX PON 1310/1490NM & XGS-PON 1270/15777NM LC/UPC 1U RACK 16Channels FWDM TX CATV 1550NM RX PON 1310/1490NM & XGS-PON 1270/15777NM LC/UPC 1U RACK 16Channels FWDM TX CATV 1550NM RX PON 1310/1490NM & XGS-PON 1270/15777NM LC/UPC 1U RACK 16Channels FWDM TX CATV 1550NM RX PON 1310/1490NM & XGS-PON 1270/15777NM LC/UPC 1U RACK

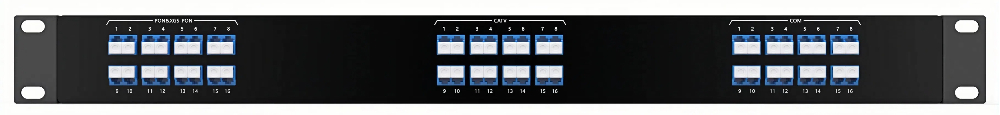

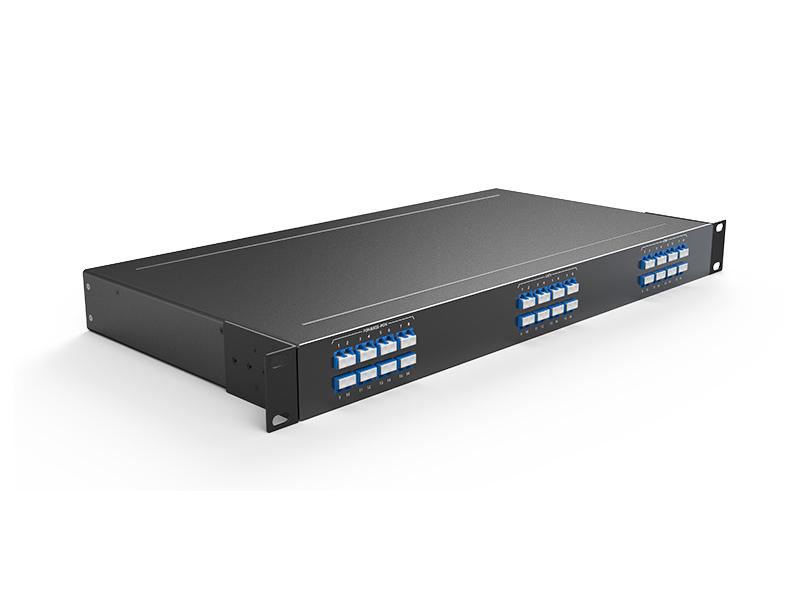

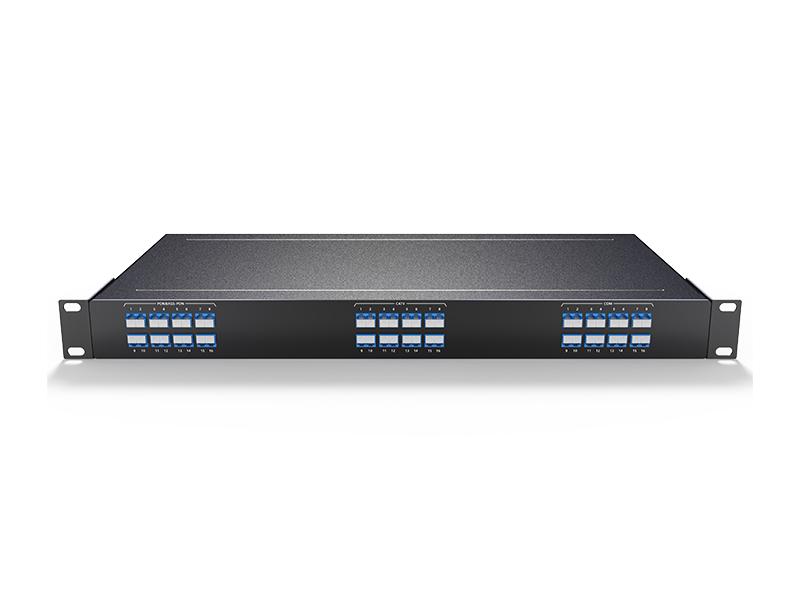

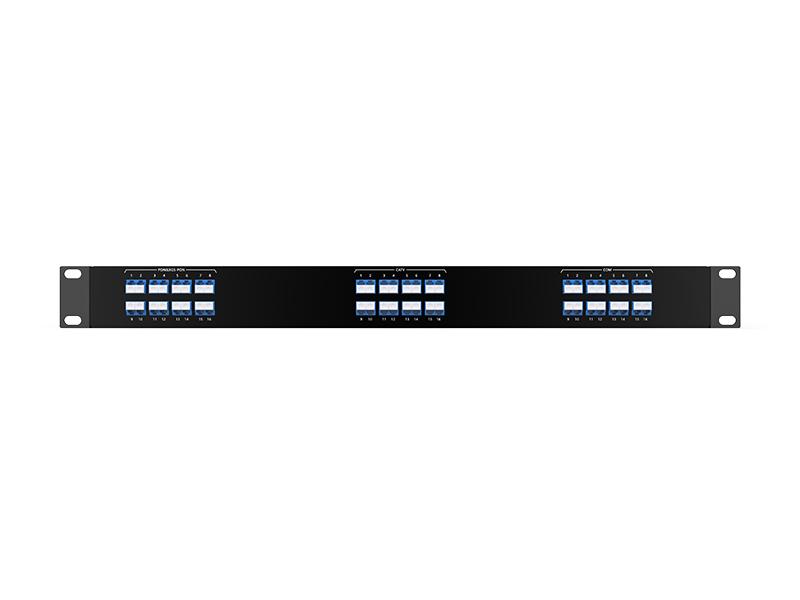

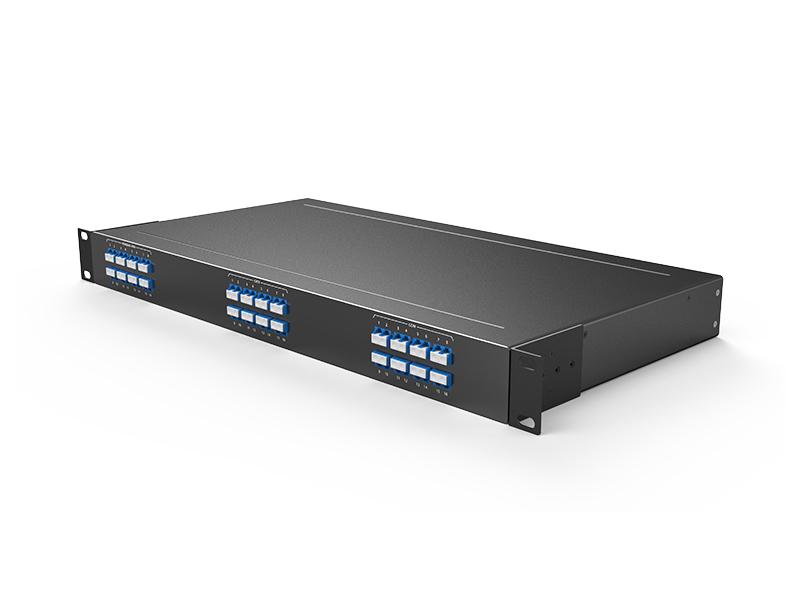

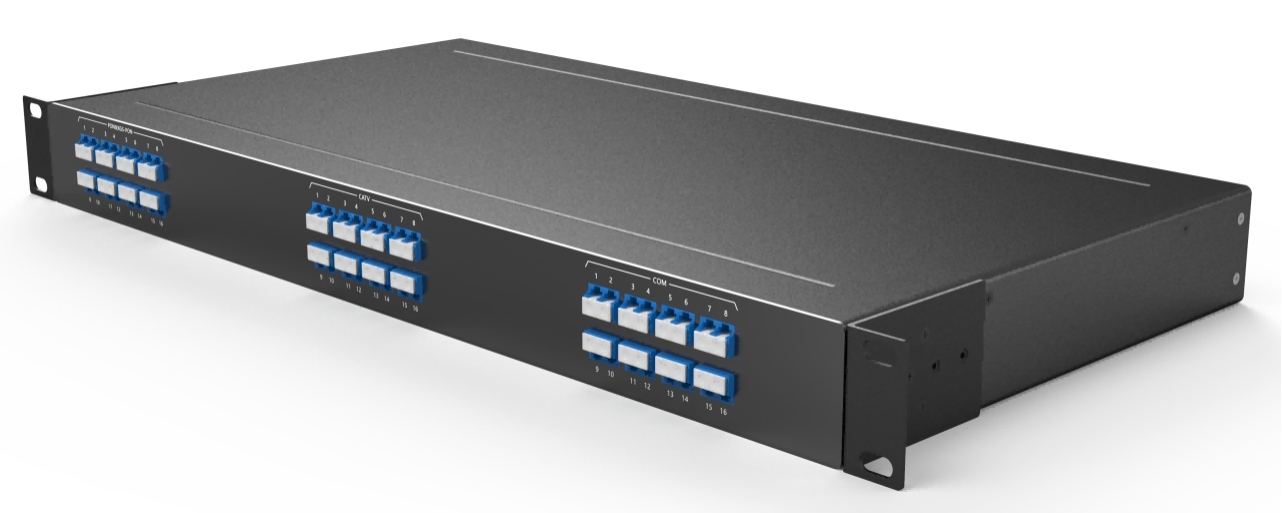

16Channels FWDM TX CATV 1550NM RX PON 1310/1490NM & XGS-PON 1270/15777NM LC/UPC 1U RACK

  • Интеграция Triple Play, 16-канальный FWDM
  • Низкие потери, высокая изоляция, широкая стабильность температуры
  • Поддерживает мультисервисы для CATV/PON/XGS-PON
  • 1U, установленная на стойкой, интеграция высокой плотности
Узнать сейчас Скачать
Категории
  • Информация о продукте

16Channels FWDM TX CATV 1550NM RX PON 1310/1490NM & XGS-PON 1270/15777NM LC/UPC 1U RACK



16FW-1U01-T55R3149-2757



CATV+PON+ XGS-PON FWDM



Fiberwdm Предоставьте FWDM TX 1550NM RX PON 1310/1490NM & XGS-PON 1270/1577NM-это низкие потери и надежные характеристики.

Он работает в FTTH/FTTX, в системе PON работает на 1310/1490 и 1270/1577 нм, а сигнал CATV доставляется по одному волокну с использованием 1550 нм.





Учебник из продукта



CATV+PON+ XGS-PON FWDM

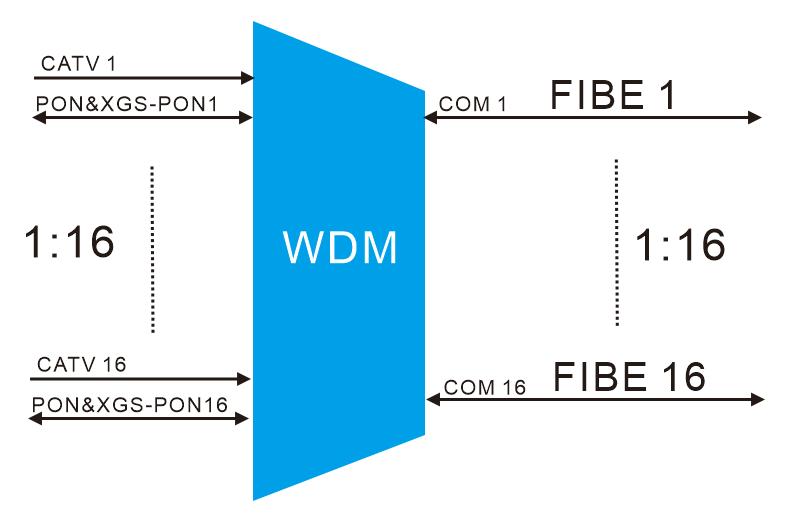

Приложение



CATV+PON+ XGS-PON FWDM

Функции



u  Широкая полоса пропускания

u  Низкая потеря вставки

u  Высокая изоляция канала

u  Исключительная надежность и стабильность



Приложения



u  Оптические усилители

u  Кошка



Спецификации



Длина волны

TX1550 RX1310/1490NM и 1270/1577NM

Технология

TFF (тонкопленочный фильтр)

Полоса прохождения

1540 ~ 1560 нм

Отражение

1260~1500&1574~1620

Плодовая полоса

≤0,30 дБ

Il @ passband

≤0,80 дБ

Отражная группа Ripple

≤0,20 дБ

Il @ отражение

≤0,60 дБ

Изоляция полосы пропускания

≥30 дБ

Изоляция отражения

≥15 дБ

Дисперсия мода поляризации

≤0,2 л.с.

Тепловая стабильность

≤0,005n

Направленность

≥50 дБ

Возвращаяся потеря

≥45db

Оптическая обработка энергии

≤500 МВт

Температура

Работа от -40 до 85 ° C.

Хранение от -40 до 85 ° C

Тип волокна

SMF-28E

Пакет измерение

44*440*230 мм



Примечание.

1) Все спецификации основаны на устройствах без разъемов и гарантированы на длине волны, поляризации и температуре.

2) Значения PMD и хроматической дисперсии гарантируются по проектированию.



3) Технические характеристики могут быть изменены без уведомления



CATV+PON+ XGS-PON FWDM

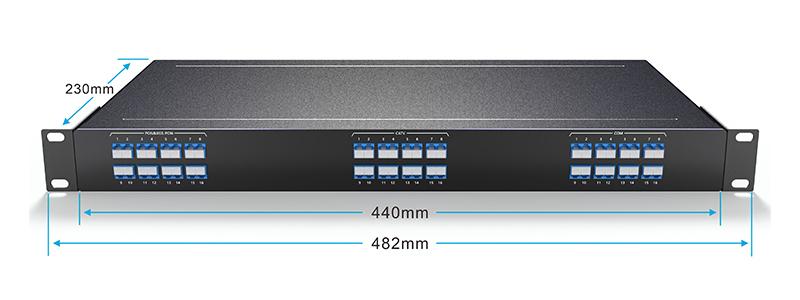

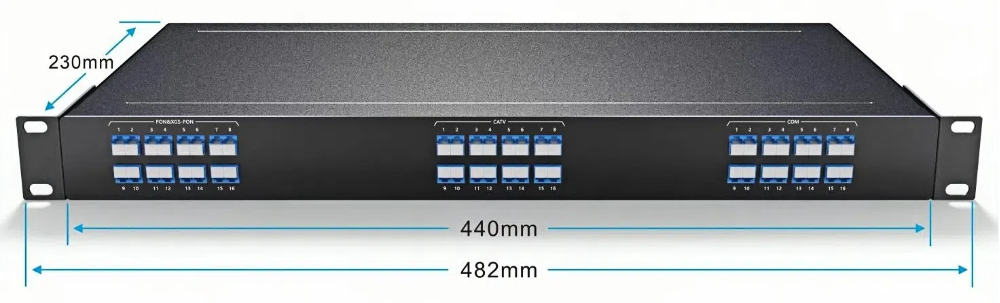

Размеры стали рисунок MMY¼



Заказ информации

Часть №

Спецификации

16FW-1U01-T55R3149-2757
