QSFP28 PSM4 — это четырёхканальный, подключаемый, параллельный волоконно-оптический приёмопередатчик QSFP28 для сетей Ethernet 100G. Полнодуплексный оптический модуль QSFP28 обеспечивает 4 независимых канала передачи и приёма, каждый из которых способен работать со скоростью 26 Гбит/с, обеспечивая суммарную скорость передачи данных 104 Гбит/с на расстоянии 2 км при использовании одномодового оптоволокна. Эти модули предназначены для работы в одномодовых оптоволоконных системах с использованием лазерной решетки DFB. К разъёму модуля QSFP28 можно подключить ленточный оптоволоконный кабель с разъёмом MPO/MTPTM. QSFP28 PSM4 — это один из видов параллельного приёмопередатчика, обеспечивающий повышенную плотность портов и общую экономию стоимости системы.

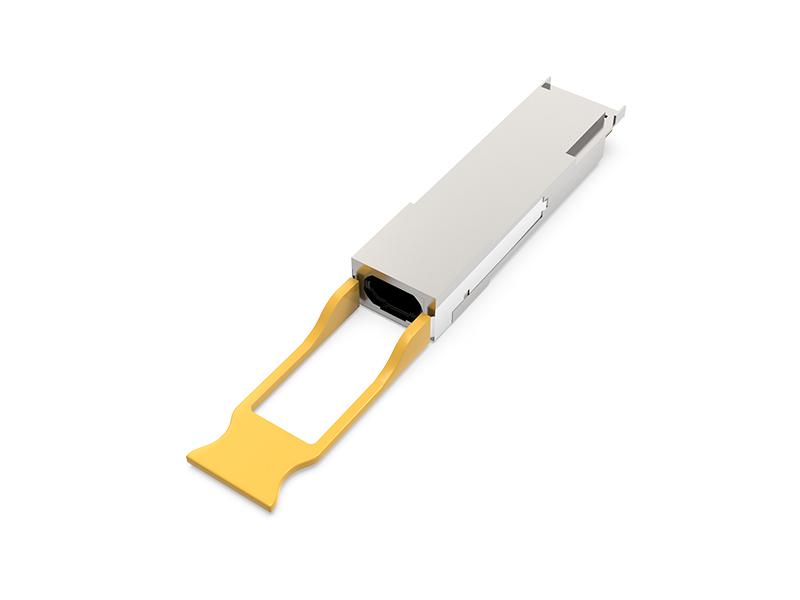

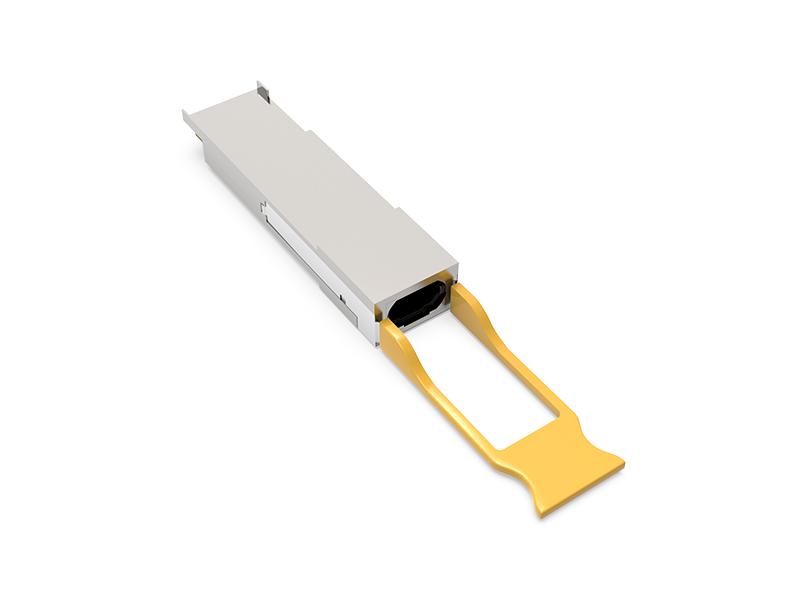

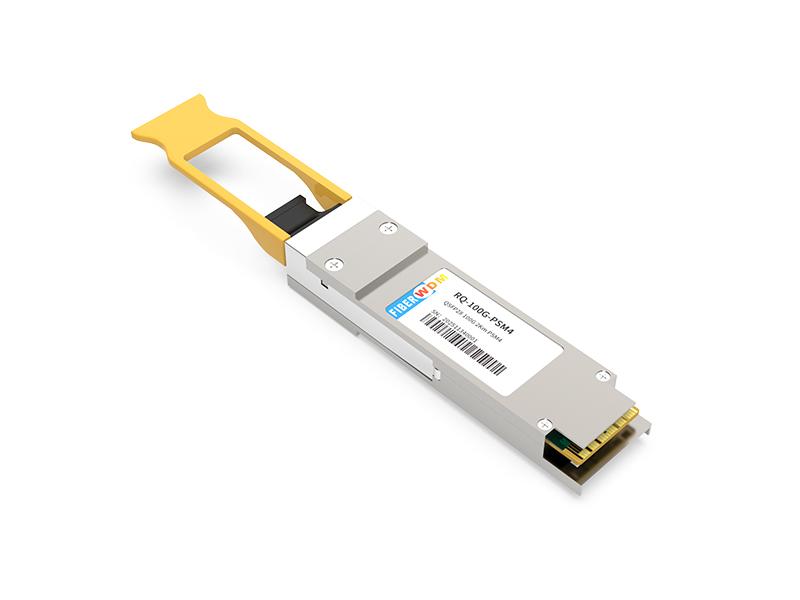

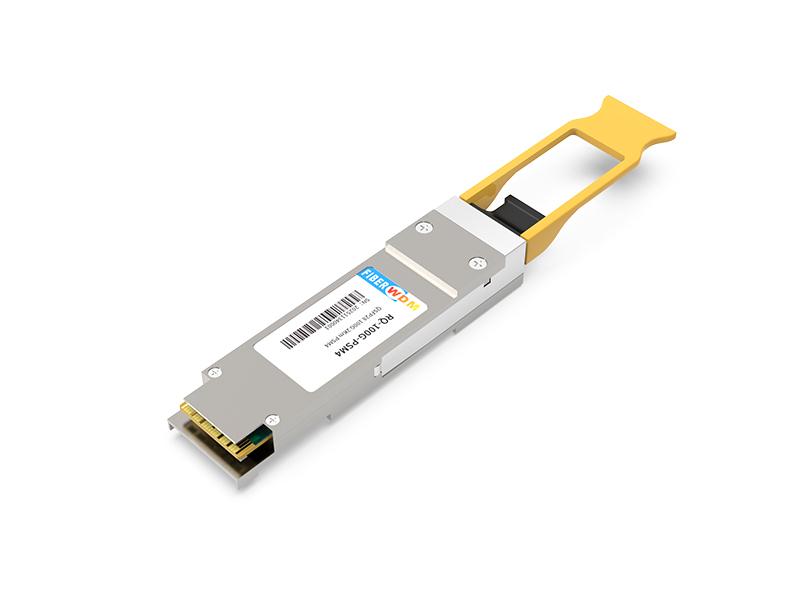

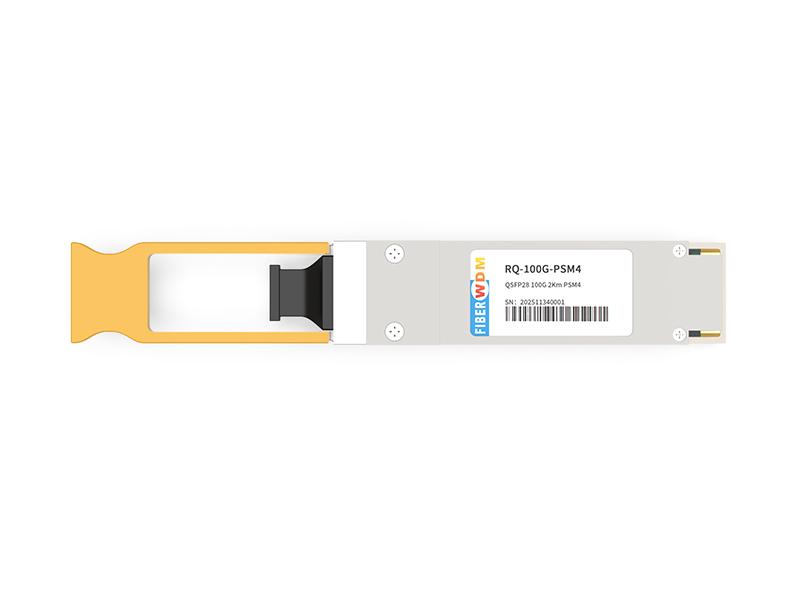

Оптический трансивер QSFP28 PSM4 100 Гбит/с, 2 км
Особенности продукта
Приложения
Информация о заказе
|
Особенность |
Стандарт |
Производительность |
|
Электромагнитные помехи (ЭМП) |
FCC Часть 15 Класс B EN 55022:2010, класс B |
Соответствует стандартам |
|
Электромагнитная восприимчивость (ЭМС) |
EN 55024:2010 |
Соответствует стандартам |
|
Безопасность глаз при лазерном воздействии |
FDA 21CFR 1040.10 и 1040.11 EN60950, EN (МЭК) 60825-1,2 |
Совместимо с лазерным продуктом Class |
Абсолютные максимальные рейтинги
Эксплуатация с превышением любых абсолютных максимальных значений может привести к необратимому повреждению этого модуля.
|
Параметр |
Символ |
Мин. |
Макс |
Единица |
|
Температура хранения |
ТС |
-40 |
85 |
градусы Цельсия |
|
Температура рабочего корпуса |
ВЕРШИНА |
0 | 70 |
градусы Цельсия |
|
Напряжение источника питания |
ВКЦ |
-0,3 |
3.6 | В |
|
Относительная влажность (без конденсации) |
РХ |
0 | 85 |
% |
|
Входное напряжение |
Вин |
-0,3 |
Vcc+0.3 |
В |
Рекомендуемые условия эксплуатации и требования к электропитанию
|
Параметр |
Символ |
Мин. |
Типичный |
Макс |
Единица |
Примечания |
|
Температура рабочего корпуса |
ВЕРШИНА |
0 | 70 |
градусы Цельсия |
Температура рабочего корпуса |
|
|
Напряжение источника питания |
ВКЦ |
3.135 |
3.3 |
3.465 |
В |
Напряжение источника питания |
|
Потребляемая мощность |
3.5 | В |
Напряжение источника питания |
|||
|
Скорость передачи данных |
ДР |
25.78125 |
Гбит/с |
Скорость передачи данных |
||
|
Допустимое отклонение скорости передачи данных |
∆DR |
-100 |
+100 |
частей на миллион |
Допустимое отклонение скорости передачи данных |
|
|
Расстояние соединения с G.652 |
Д | 0 | 2 | км |
Расстояние соединения с G.652 |
Электрические характеристики
|
Параметр |
Тестовая точка |
Мин. |
Типичный |
Макс |
Единица |
|
Дифференциальное входное сопротивление |
Зин |
90 | 100 | 110 |
ом |
|
Дифференциальное выходное сопротивление |
Заут |
90 | 100 | 110 |
ом |
|
Амплитуда дифференциального входного напряжения |
ΔVin |
300 | 1100 |
мВпик-пик |
|
|
Амплитуда дифференциального выходного напряжения |
ΔVвых |
300 | 800 |
мВпик-пик |
|
|
Высокий уровень входной логики |
ВИХ |
2.0 | ВКЦ |
В |
|
|
Входной логический уровень низкий |
ВИЛ |
0 | 0,8 |
В |
|
|
Высокий логический уровень выхода |
ВОХ |
ВКЦ-0,5 |
ВКЦ |
В |
|
|
Выходной логический уровень низкий |
ОБЪЕМ | 0 | 0,4 |
В |
Оптические характеристики
|
Параметр |
Символ |
Мин. |
Типичный |
Макс |
Единица |
Примечания |
|
Передатчик |
||||||
|
Центральная длина волны |
λС |
1295 | 1325 |
нм |
1 | |
|
Среднеквадратичная спектральная ширина |
λrms |
3.5 |
нм |
1 | ||
|
Средняя мощность запуска, каждая полоса |
ПАВГ |
-6 | -0,5 |
+2.0 |
дБм |
|
|
Амплитуда оптической модуляции (OMA) |
ПОМА |
-5 | -0,5 |
+2.2 |
дБм |
1 |
|
Разница в мощности запуска между любыми двумя полосами |
Ptx,diff |
5.0 |
дБ |
|||
|
Штраф за передатчик и рассеивание (TDP), каждая полоса (макс.) |
ТДП |
2.9 |
дБм |
1 | ||
|
Время подъема/спада |
Тр/Тф |
30 | пс | |||
|
Коэффициент вымирания |
ЕР |
3.5 |
дБ |
|||
|
Относительная интенсивность шума |
Рин |
-128 |
дБ/Гц |
|||
|
Допустимые оптические возвратные потери |
ТОЛ |
20 |
дБ |
|||
|
Коэффициент отражения передатчика |
РТ |
-12 |
дБ |
|||
|
Маска для глаз передатчика |
ЕММ |
10 |
% |
2 | ||
|
Средняя мощность выключенного передатчика запуска, каждая полоса |
Пофф |
|
-30 |
дБм |
||
|
Определение маски для глаз передатчика {X1, X2, X3, Y1, Y2, Y3} |
{0,31,0,4,0,45, 0,34,0,38,0,4} |
|||||
|
Приемник |
||||||
|
Центральная длина волны |
λС |
1295 |
1325 | нм | ||
|
Порог повреждения |
ТГд |
+3 |
дБм |
|||
|
Перегрузка, каждая полоса |
ОВЛ |
+2,5 |
дБм |
|||
|
Чувствительность приемника в OMA, каждая полоса |
СЕН |
-11.35 |
дБм |
3 | ||
|
Порог подтверждения потери сигнала |
ЛОСА |
-30 |
дБм |
|||
|
Порог отмены потери сигнала |
ЛОСД |
-12 |
дБм |
|||
|
Гистерезис LOS |
ЛОШ |
0,5 |
дБ |
|||
|
Оптические возвратные потери |
ЛОР |
-12 |
дБм |
|||
Примечания:
1. Длина волны передатчика, среднеквадратичная ширина спектра и мощность должны соответствовать спецификациям OMA минус TDP, чтобы гарантировать производительность линии связи.
2. Глазковая диаграмма тестируется с помощью 1000 сигналов.
3. Измерено с помощью тестового шаблона PRBS 231 -1, 25,78 Гбит/с, BER<5*10 -5
Цифровые диагностические функции
Следующие цифровые диагностические характеристики определены для нормальных условий эксплуатации, если не указано иное.
|
Параметр |
Символ |
Мин. | Макс | Единица | Примечания |
|
Абсолютная погрешность датчика температуры |
DMI_Temp |
-3 |
3 |
градусы Цельсия |
Превышение рабочей температуры |
|
Абсолютная погрешность контроля напряжения питания |
DMI _VCC |
-0,1 |
0.1 |
В |
Полный рабочий диапазон |
|
Абсолютная ошибка монитора мощности RX канала |
DMI_RX |
-3 |
3 |
дБ |
На канал |
|
Монитор тока смещения канала |
DMI_Ibias |
-10% |
10% |
мА |
На канал |
|
Абсолютная погрешность датчика температуры |
DMI_Temp |
-3 | 3 |
градусы Цельсия |
Превышение рабочей температуры |
Фильтрация электропитания

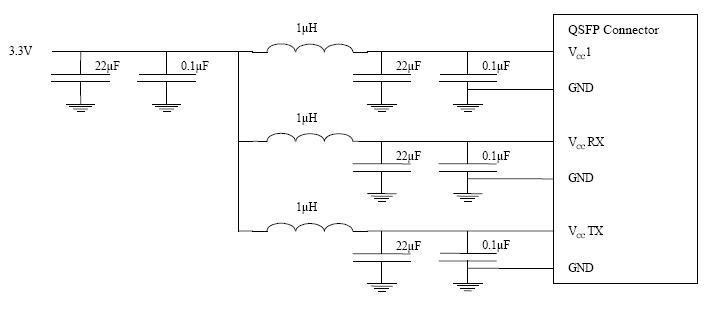

Хост-плата должна использовать фильтрацию питания, показанную на рисунке 1.
Рисунок 1. Фильтрация питания главной платы
Оптические интерфейсные линии и их назначение

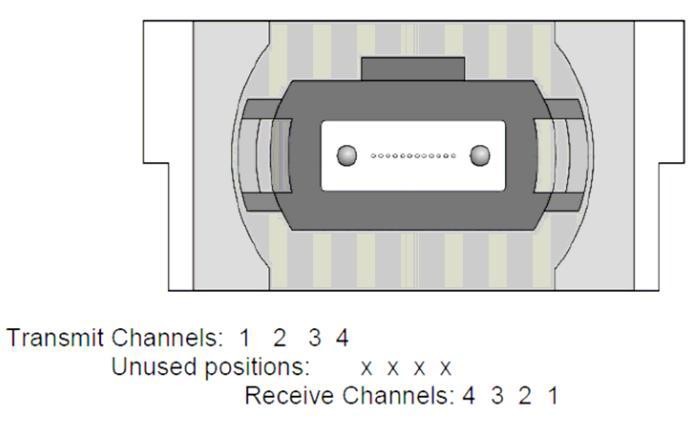

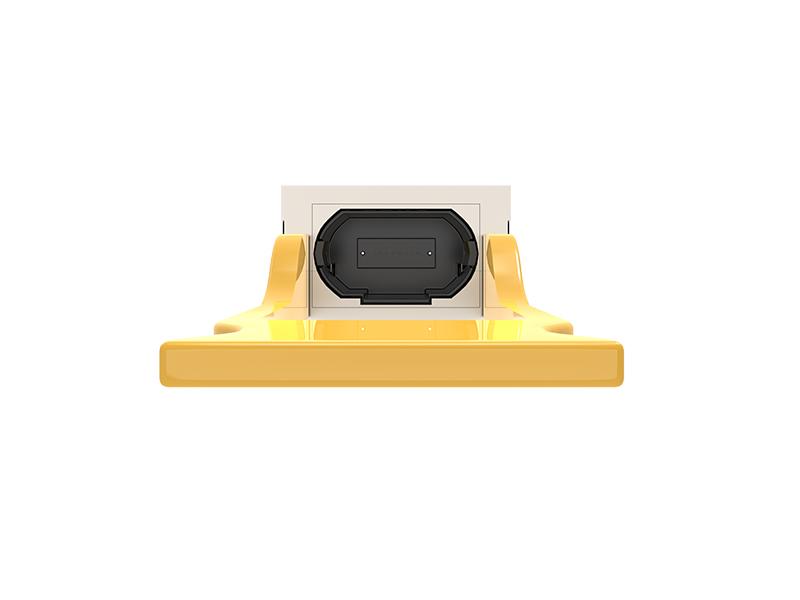

Оптический интерфейсный порт представляет собой штекерный разъём MPO. Четыре волоконных разъёма слева, как показано на рисунке 2 (с ключом вверх), используются для оптической передачи сигналов (каналы 1–4). Волоконные разъёмы справа используются для оптического приёма сигналов (каналы 4–1). Четыре центральных волокна присутствуют физически.
Ф иг ур е 2. О пт я с ал Р есе п т а с л е а н д С час а нне л О р я ru та т я о н

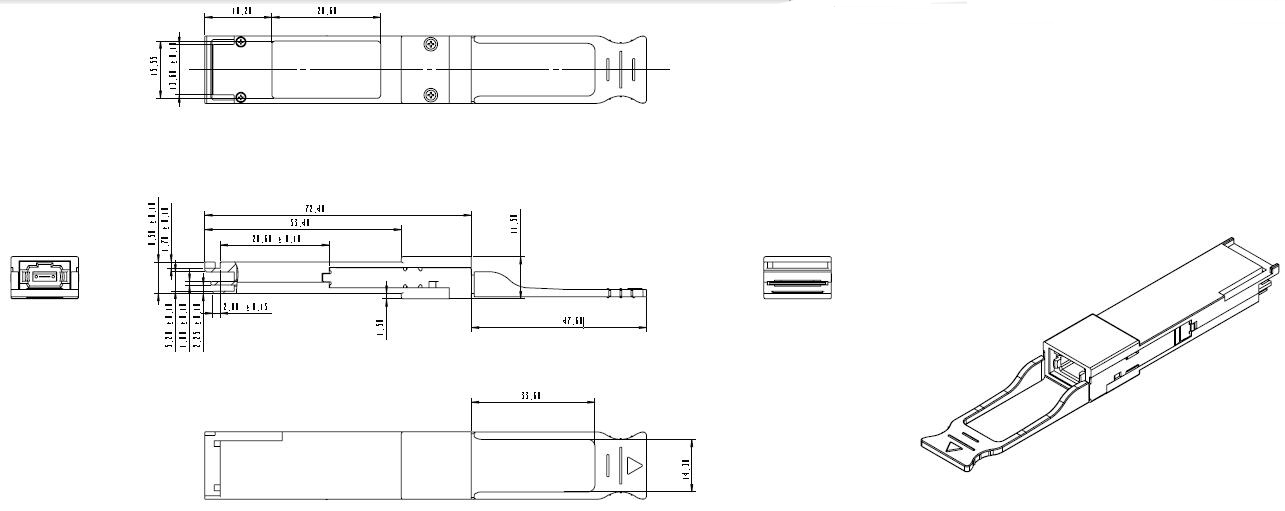

Механические размеры

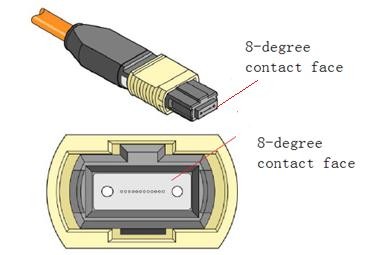

Внимание: Для минимизации отражений, вызванных соединением MPO, в данном изделии используется розетка MPO с торцевой поверхностью, скошенной под углом 8 градусов. С данным изделием следует использовать штекерный разъем MPO с торцевой поверхностью, скошенной под углом 8 градусов, как показано на рисунке 5.
ОСР
Данный приёмопередатчик имеет пороговое значение ESD 1 кВ для контактов SFI и 2 кВ для всех остальных входных контактов, протестирован по стандарту MIL-STD-883, метод 3015.4 / JESD22-A114-A (HBM). Тем не менее, при работе с этим модулем необходимо соблюдать стандартные меры предосторожности, связанные с защитой от электростатического разряда. Приёмопередатчик поставляется в упаковке, защищающей от электростатического разряда. Извлекать его из упаковки и работать с ним следует только в среде, защищённой от электростатического разряда.
Безопасность лазера
Это лазерное изделие класса 1 согласно IEC 60825-1:2007. Изделие соответствует требованиям 21 CFR 1040.10 и 1040.11, за исключением отклонений, предусмотренных Уведомлением о лазерах № 50 от 24 июня 2007 г.
Назначение и описание контактов

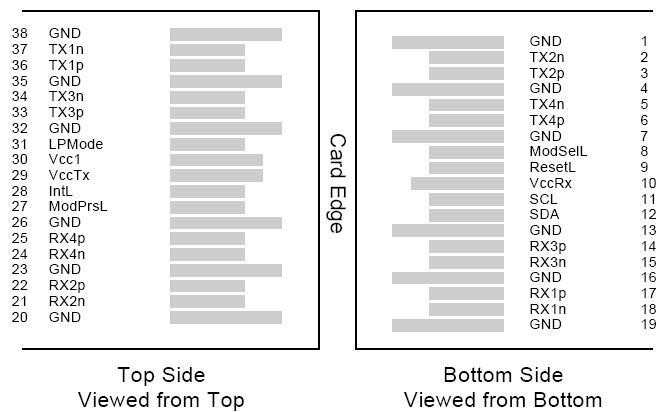

Назначение контактов
