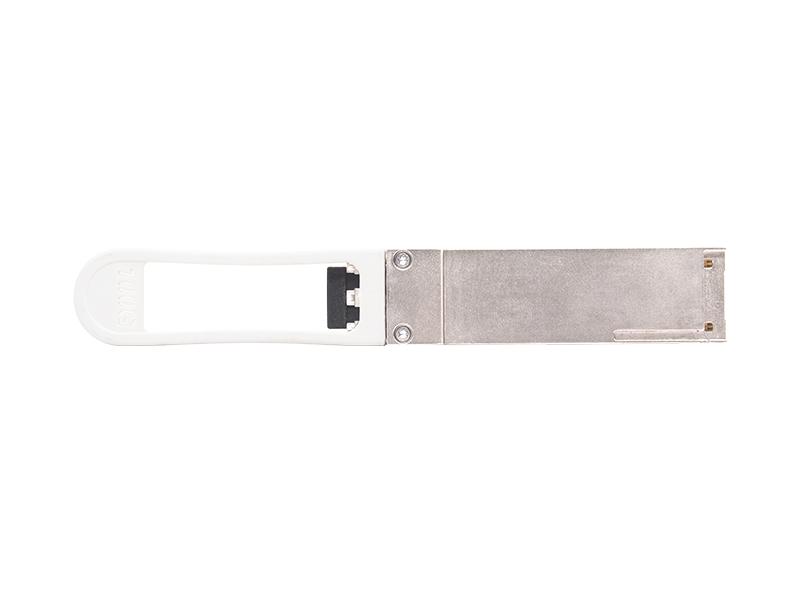

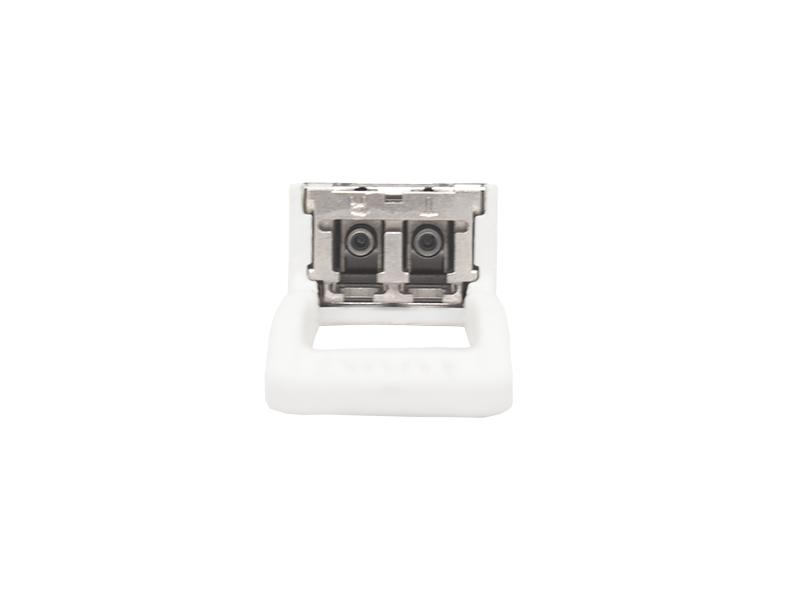

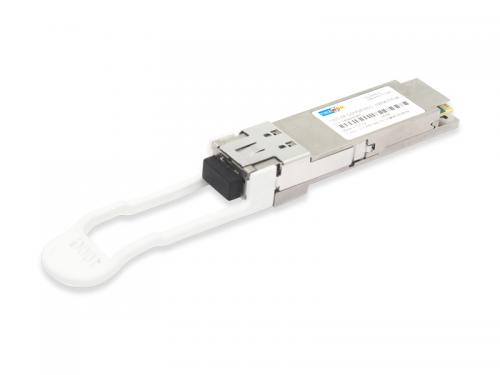

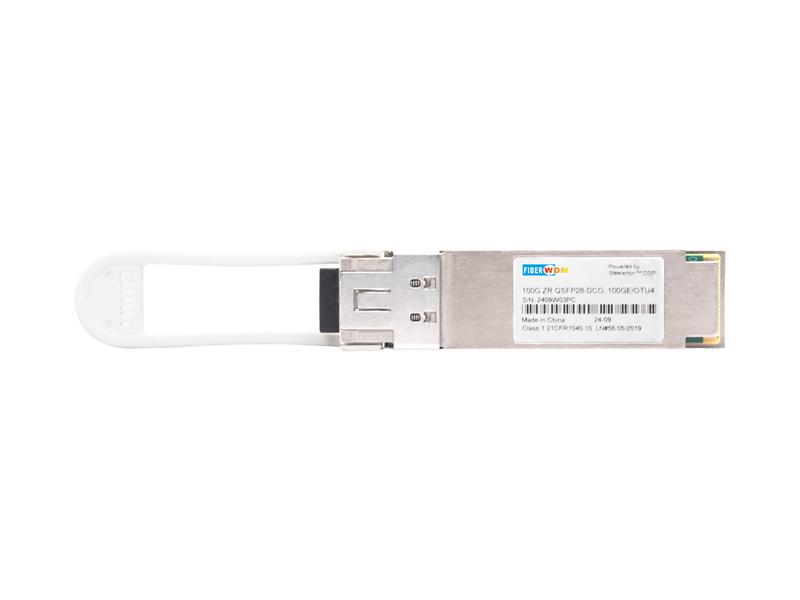

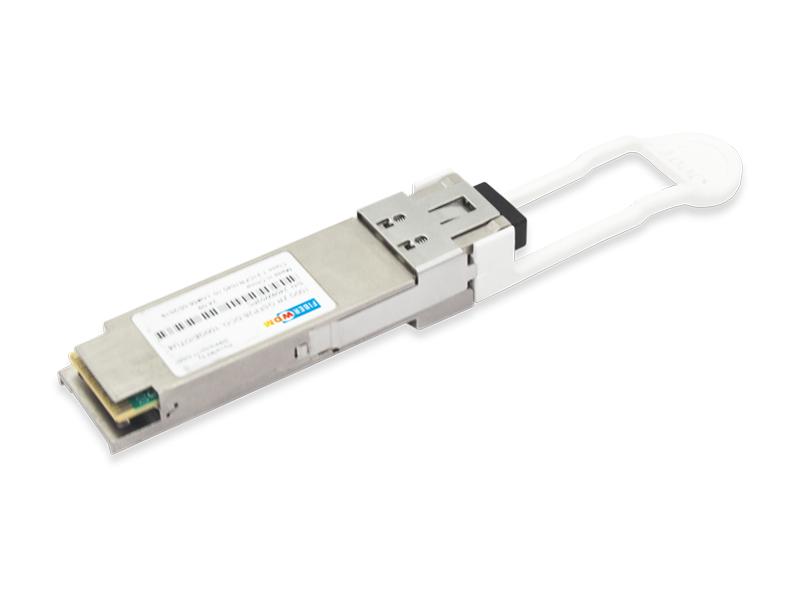

Цифровой когерентный оптический приемопередатчик 100G ZR QSFP28

ОСОБЕННОСТИ ПРОДУКТА

• Модуль цифровой когерентной оптики, форм-фактор QSFP28 с возможностью «горячего» подключения
• Хост-интерфейс, совместимый с IEEE 100G Ethernet (CAUI-4) или ITU-T 100G OTN (OTL4.4)
• Оптический когерентный интерфейс 100G с модуляцией DPDQPSK и ступенчатой коррекцией ошибок (FEC) в соответствии со стандартом IEEE 802.3-2022 100GBASE-ZR или ITU-T G.709.2
• Дальность передачи:

До 80 км без усиления (ограничение потерь) o До 120 км с усилением (ограничение рассеивания, опционально расширяется до 300 км)

Полностью настраиваемый C-диапазон, сетка 50 ГГц или 100 ГГц с дополнительной автоматической настройкой длины волны FlextuneTM

• Диапазон температур корпуса от 0°C до 70°C (температура C) или от -40°C до 85°C (температура I)
• Рассеиваемая мощность < 5,5 Вт (температура C) или < 6,0 Вт (температура I)
• Удаленный цифровой диагностический мониторинг

ПРИЛОЖЕНИЯ

• Сети доступа и агрегации
• Сети кабельного телевидения
• Беспроводная связь на переднем и среднем участке

ВЫБОР ТОВАРА

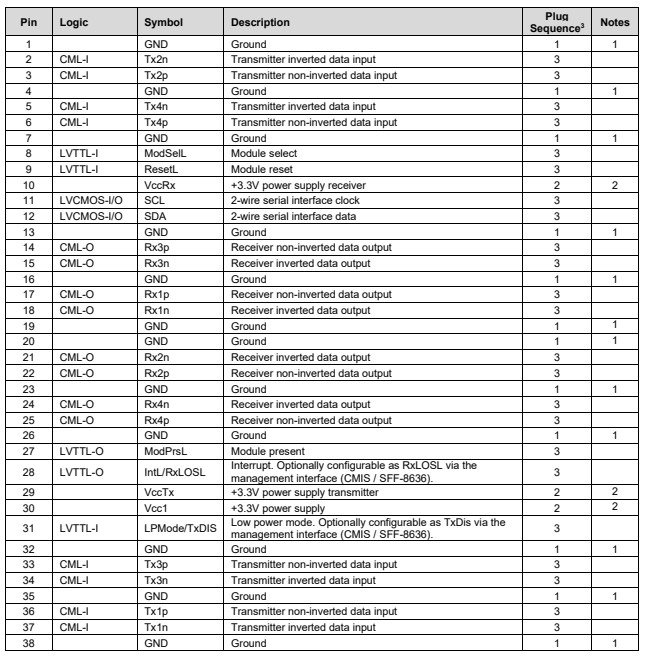

Определения контактов

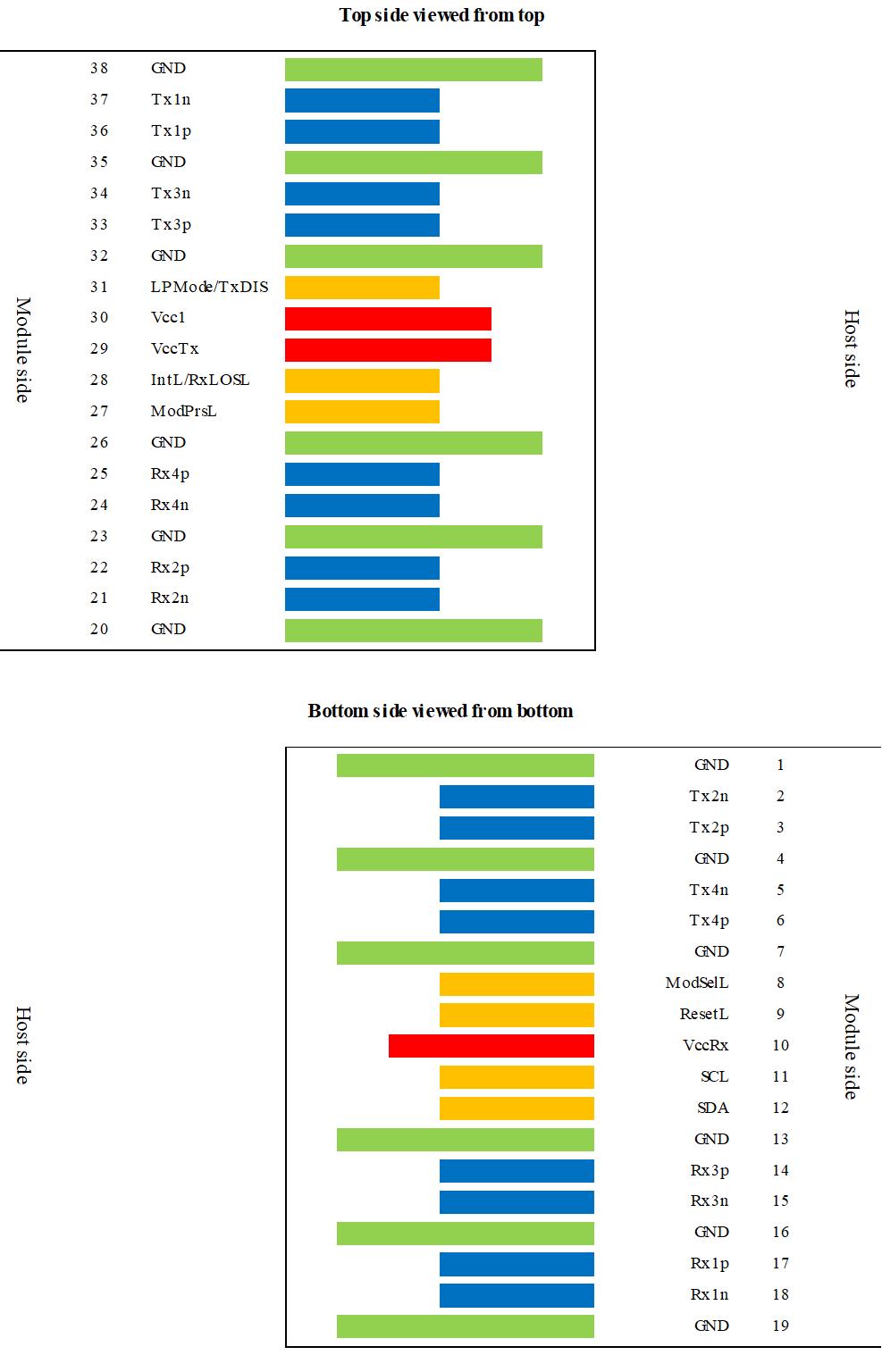

Рисунок 1. 38-контактный разъем, совместимый с QSFP28 (согласно SFF-8679)

Примечания:

1. GND — это символ общего для модуля сигнала и питания. Внутри модуля все выводы являются общими, и все напряжения модуля относятся к этому потенциалу, если не указано иное. Подключите их непосредственно к общей шине заземления на материнской плате.

2. VccRx, Vcc1 и VccTx применяются одновременно и могут быть соединены внутри модуля в любой комбинации.

3. Последовательность подключения определяет последовательность соединения разъёма хоста и модуля. Последовательность: 1, 2, 3 (расположение контактных площадок см. на рисунке 1).

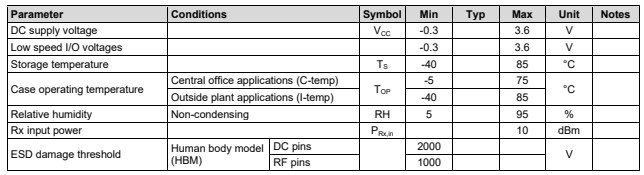

[если !supportLists] Абсолютные максимальные рейтинги

Нагрузки, превышающие абсолютные максимальные значения, могут привести к необратимому повреждению устройства. Указаны только абсолютные значения нагрузок. Функциональная работоспособность устройства не подразумевается при этих или любых других условиях, превышающих указанные в эксплуатационных разделах паспорта. Длительное воздействие абсолютных максимальных значений может негативно повлиять на надежность устройства.

Внимание: использование средств управления или регулировки, а также выполнение процедур, не указанных в настоящем документе, может привести к опасному радиационному воздействию.

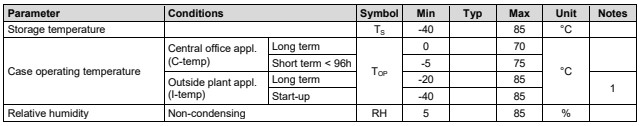

Экологические характеристики

Примечание:

1. При холодном запуске не требуется соблюдения каких-либо оптических характеристик, но модуль включится и будет реагировать на команды.

Путь данных

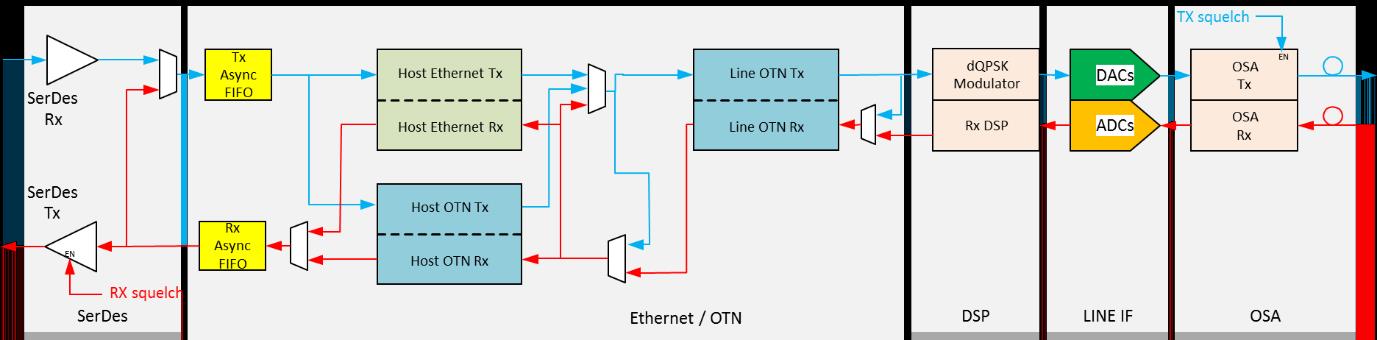

Рисунок 2. Высокоуровневая структурная схема тракта данных модуля RQ-100GDCO-x3PLt

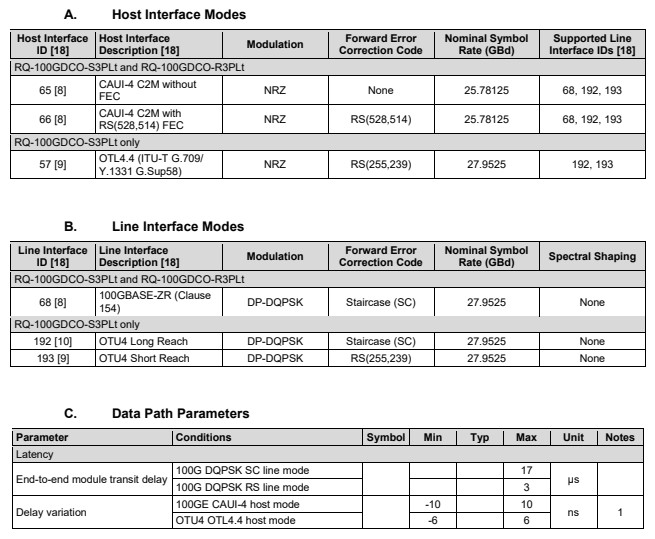

Режимы интерфейса хоста

Примечания:

1. Максимальное изменение задержки для пары модулей RQ-100GDCO-S3PLt с течением времени, включая холодные перезапуски, при фильтрации изменения задержки фильтром нижних частот с полосой пропускания 0,1 Гц. Это необходимо для обеспечения прозрачной передачи сообщений протокола точного времени IEEE 1588-2019, что позволяет работать в режиме класса C.

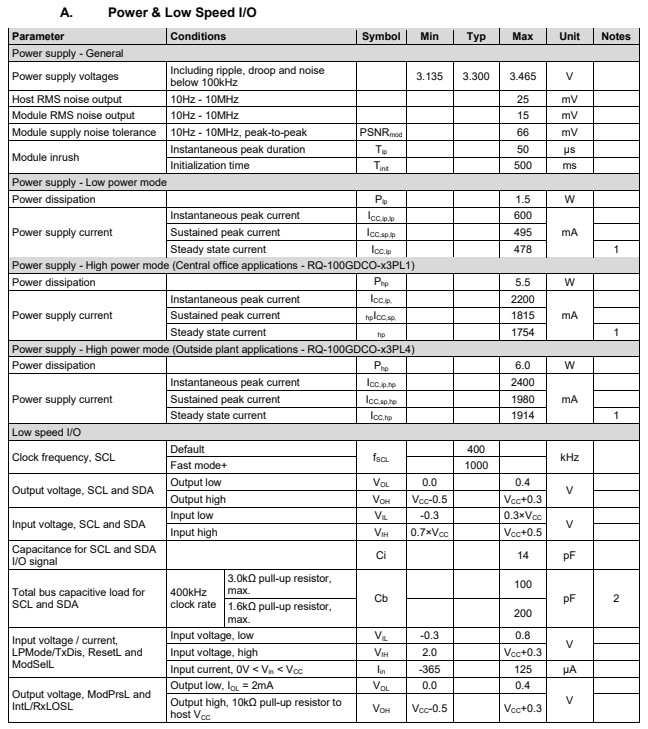

Электрические характеристики

Примечания:

1. Модуль будет соответствовать заявленному классу мощности при всех напряжениях питания.

2. Для тактовой частоты 1000 кГц см. рисунок 6-4 в [2].

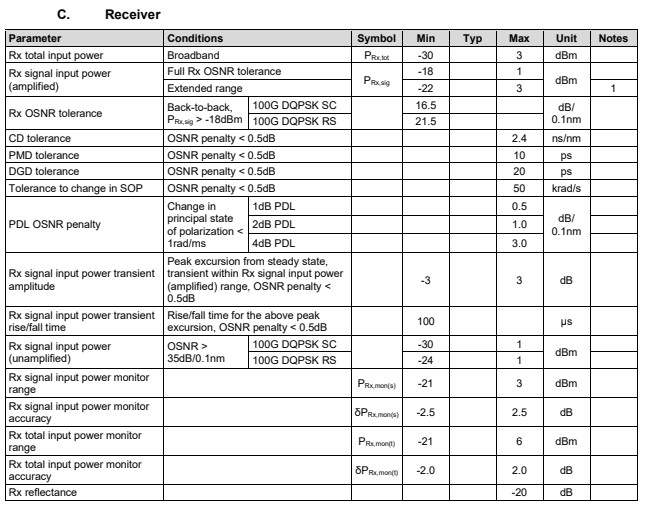

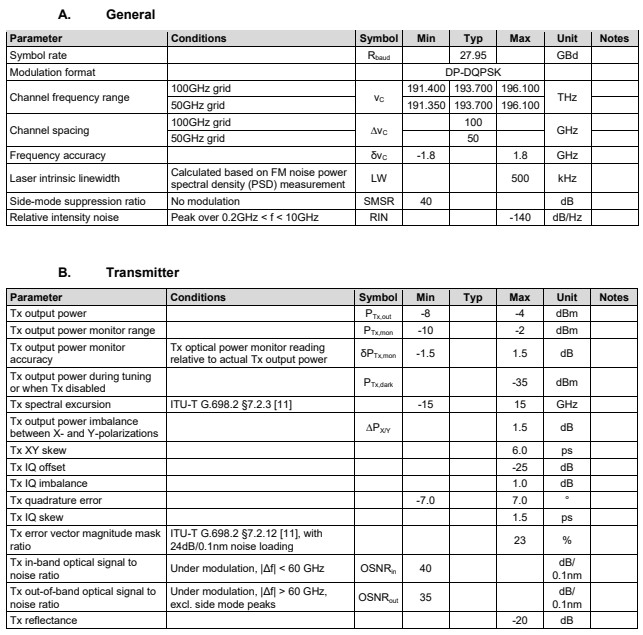

Оптические характеристики

Примечания:

1. Диапазон входной мощности сигнала Rx, в котором производительность может быть гарантирована с ухудшением OSNR <1 дБ относительно допустимого предела OSNR Rx

Механические характеристики

Механические характеристики RQ-100GDCO-x3PLt QSFP28 соответствуют действующим стандартам [3-7]. Цвет язычка — белый.
