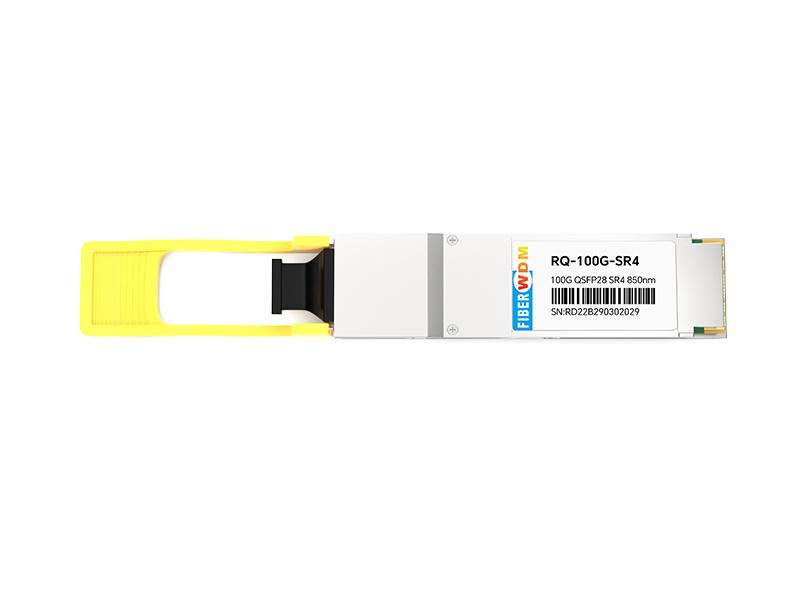

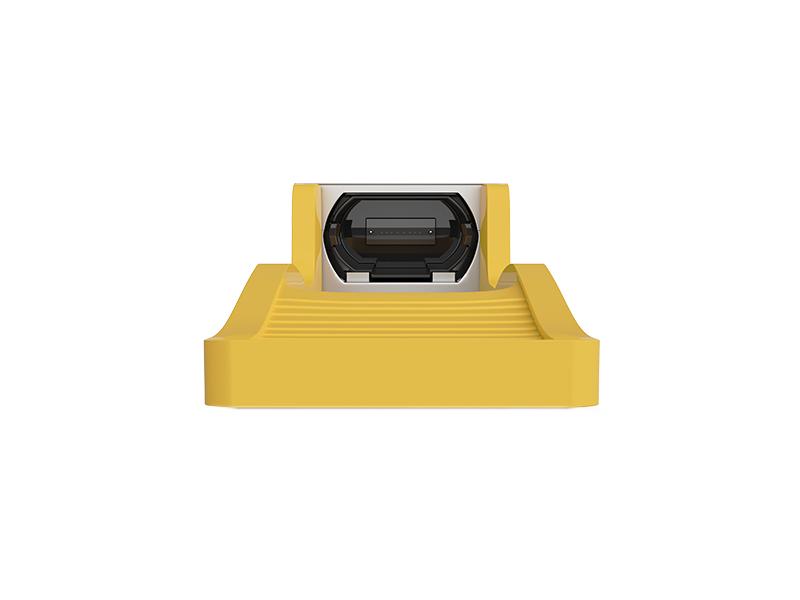

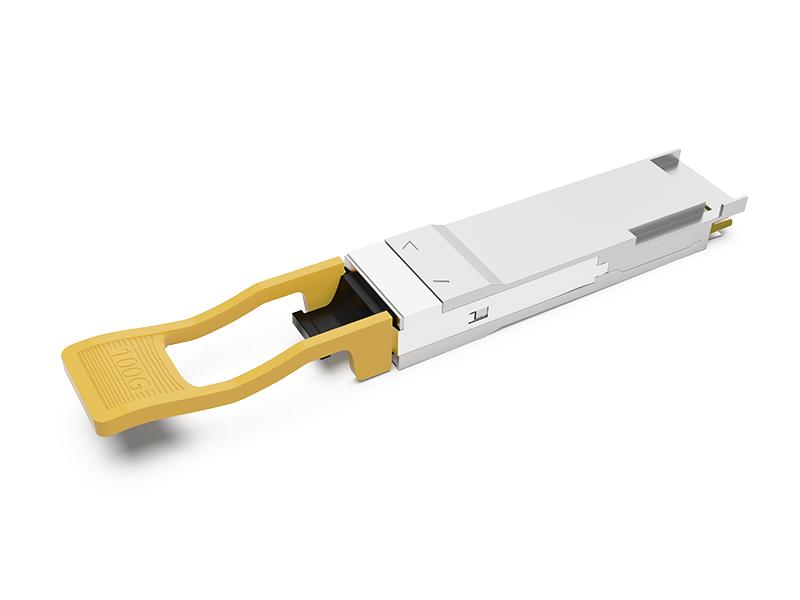

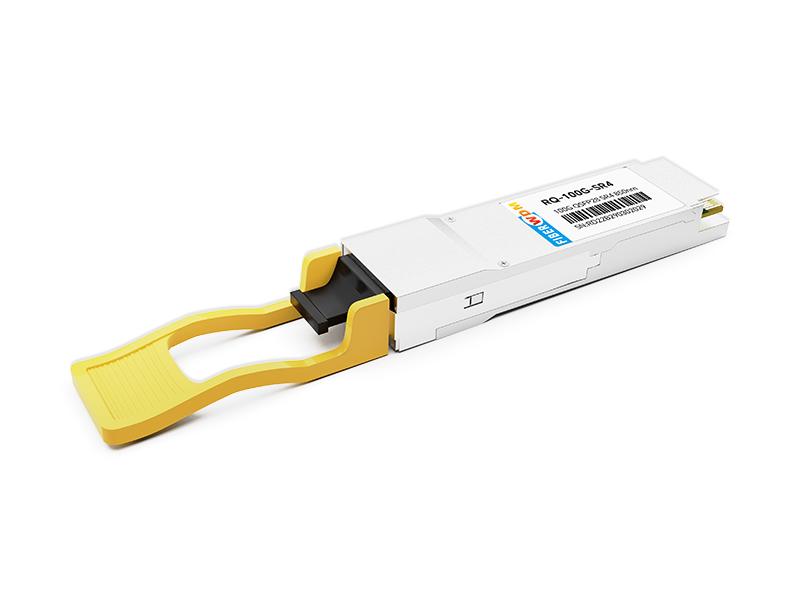

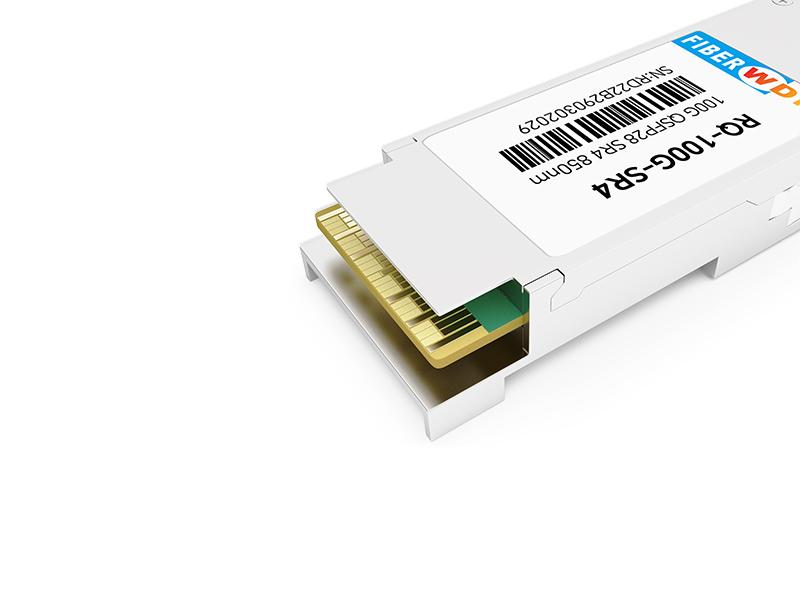

Оптический трансивер 100G QSFP28 SR4 100 м 850 нм MPO

Параметр

Обозначение

Мин.

Макс.

Единицы измерения

Диапазон температуры хранения

TSTG

-40

+85

⁰C

Напряжение питания

VCC

0

4

В

Относительная влажность

RH

от 5% до 85% без конденсации

Параметр

Обозначение

Мин.

Макс.

Единицы измерения

Рабочая температура корпуса

TCASE

0

70

⁰C

Напряжение питания

Vcc

3.14

3.46

В

Потребляемая мощность

PDI SS

2.5

Вт

Расстояние линии по волокну OM4

100

м

Расстояние линии по волокну OM3

70

м

Параметр передатчика

Мин.

Тип.

Макс.

Единицы измерения

Скорость передачи сигналов на каждую линию

25.78125 ± 100ppm

Гбит/с

Диапазон центральной длины волны

840

850

860

нм

Формат модуляции

NRZ

Средняя мощность запуска на линию

-8.4

2.4

дБм

Среднеквадратичная ширина спектра

0.6

нм

Оптическая модуляция

Амплитуда, каждая линия

-6.4

3.0

дБм

Средняя мощность запуска на линию при выключенном состоянии TX

-30.0

дБм

Мощность запуска в OMA минус TDEC, каждый канал

-7.3

дБм

Закрытие глаз диаграммы передатчика и дисперсии, каждый канал

4.3

дБ

Коэффициент затухания

2.0

дБ

Допуск оптических возвратных потерь

12

дБ

Определение маски глаза передатчика {X1,

X2,X3,Y1,Y2,Y3}

{0.3,0.38,0.45,0.35,0.41,0.5}

Параметр приемника

Мин.

Тип.

Макс.

Единицы измерения

Скорость передачи сигналов, каждый канал

25.78125 ± 100ppm

Гбит/с

нм

Диапазон длин волн канала

840

850

860

Формат модуляции

NRZ

Порог повреждения

3.4

дБм

Средняя принимаемая мощность, каждый канал

- 10.3

2.4

дБм

Мощность приемника, каждый канал (OMA)

3.0

дБм

Отражательная способность приёмника

- 12.0

дБ

Чувствительность приёмника в условиях воздействия (OMA), каждый канал

-5.2

дБм

Условия воздействия для чувствительности приёмника в условиях воздействия

Закрытие глазковой диаграммы в условиях воздействия

4.3

дБ

Джиттер J2 глазковой диаграммы в условиях воздействия

0.39

ЕИ

Джиттер J4 глазковой диаграммы в условиях воздействия

0.53

ЕИ

OMA каждого мешающего канала

3

дБм

Определение маски глазковой диаграммы приёмника в условиях воздействия {X1,X2,X3,Y1,Y2,Y3}

{0.28,0.5,0.5,0.33,0.33,0.4}

Минимум/максимум срабатывания RX_LOS_Assert

-30.0

дБм

Минимум/максимум отмены срабатывания RX_LOS_De-Assert

- 12.0

дБм

Гистерезис RX_LOS

0.5

дБ

Параметр передатчика

Мин.

Типовое значение

Макс.

Единица измерения

Скорость передачи сигналов на канал (диапазон)

25.78125 ± 100 ppm

Гбод

Выходное напряжение общего режима переменного тока (СКЗ)

17.5

мВ

Дифференциальное выходное напряжение

900

мВ

Ширина глазка

0.57

интервал UI

Высота глазка, дифференциальная

228

мВ

Вертикальное закрытие глазка

5.5

дБ

Дифференциальные потери возврата выходного сигнала

Уравнение (83E– 2)

дБ

Потери возврата при преобразовании общего режима в дифференциальный режим

Уравнение (83E– 3)

дБ

Несогласованность дифференциальной нагрузки

10

%

Время перехода (от 20% до 80%)

12

пс

Напряжение общего режима постоянного тока

-350

2850

мВ

Параметр приёмника

Мин.

Тип.

Макс.

Единица измерения

Скорость передачи сигналов на линию (диапазон)

25.78125 ± 100 ppm

Гбод

Выходное напряжение общего режима переменного тока (СКЗ)

17.5

мВ

Дифференциальное выходное напряжение

900

мВ

Ширина глазковой диаграммы

0.57

ЕИ

Высота глазковой диаграммы, дифференциальная

228

мВ

Вертикальное закрытие глазковой диаграммы

5.5

дБ

Дифференциальные вносимые потери при возврате на выходе

Уравнение (83E– 2)

дБ

Потери при возврате при преобразовании из общего режима в дифференциальный

Уравнение (83E– 3)

дБ

Несоответствие дифференциального согласования нагрузки

10

%

Время перехода (20% до 80%)

12

пс

Номер продукта

Скорость передачи данных (Гбит/с)

Длина волны (нм)

Дальность (км)

ЛД

Мощность передачи (дБм)

ФД

Чувствительность приёма (дБм)

Температура (℃)

RQ-100G-SR4

100

850 нм

0.1

VCSEL

-8.4~2.4

PIN

0~70
