Модуль одномодового трансивера серии RQ-100GDO60-XXXX предназначен для многоканальной передачи данных по протоколу 100GbE на расстояние до 60 км по стандартному одномодовому оптическому волокну (SMF) G.652. Трансивер работает со скоростью передачи данных 100 Гбит/с на номинальной длине волны DWDM от 1295,56 нм до 1312,58 нм, как указано в стандарте CW-WDM MSA. Этот модуль может преобразовывать 4 канала электрических входных данных со скоростью 25 Гбит/с (NRZ) в 1 канал оптического сигнала со скоростью 100 Гбит/с (PAM4), а также преобразовывать 1 канал оптического сигнала со скоростью 100 Гбит/с (PAM4) в 4 канала электрических выходных данных со скоростью 25 Гбит/с (NRZ). Электрический интерфейс модуля соответствует стандартам OIF CEI-28G-VSR и QSFP28 MSA. Она предназначена для развертывания в сетевом оборудовании DWDM в городских сетях доступа и магистральных сетях.

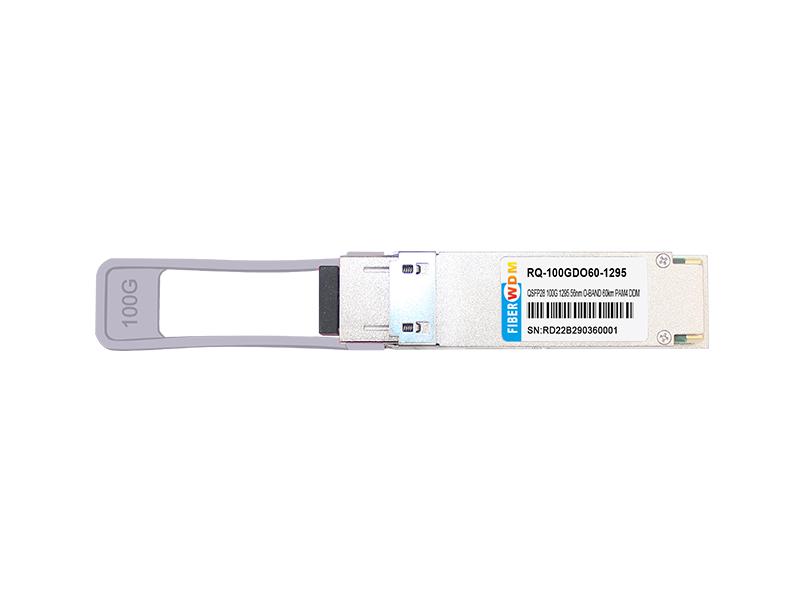

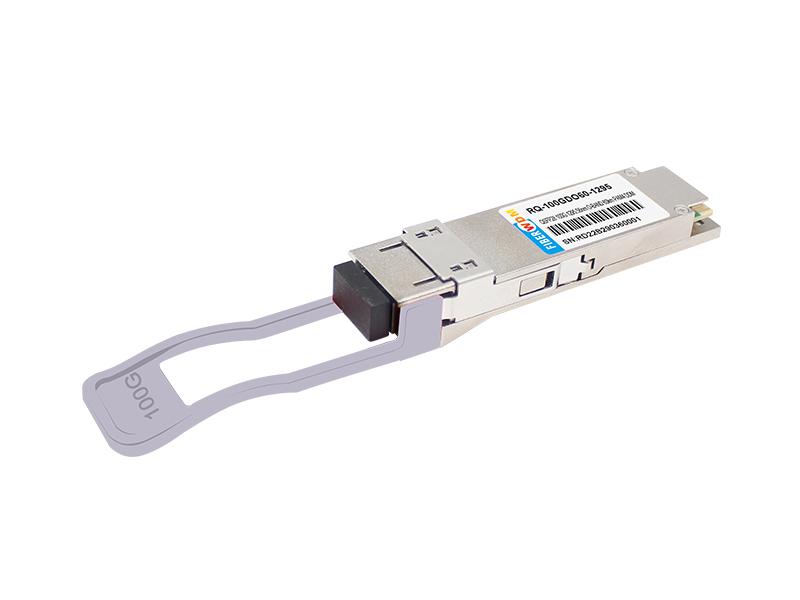

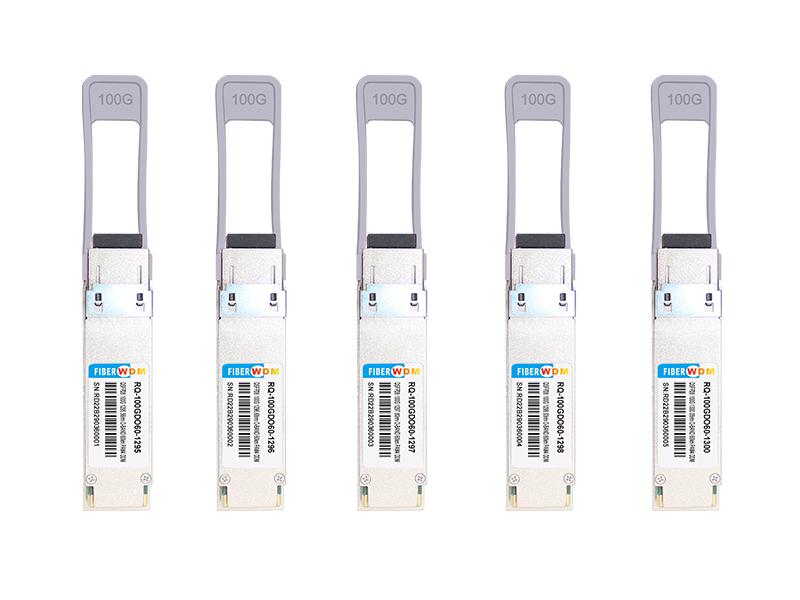

QSFP28 100G O-диапазон DWDM 60 км Трансивер SM LC
Информация для заказа
| Номер детали. | Скорость передачи данных | Волокно | Расстояние*3 | Интерфейс | Темп. |
| RQ-100GDO60-XXXX*2 | 100 Гбит/с | СМФ | 60 км | ЛК | 0~+70°C |
*1: Для получения самой актуальной информации о сертификации, пожалуйста, свяжитесь с FIBERWDM.
*2: XXXX обозначает диапазон длин волн DWDM O-диапазона, указанный в спецификации CW-WDM MSA. Подробную информацию о центральной длине волны см. в следующей таблице.
*3: Более G.652 SMF.

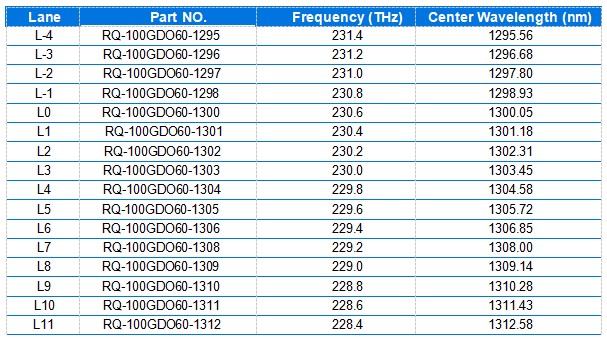

XXX-канал относится к следующей таблице.

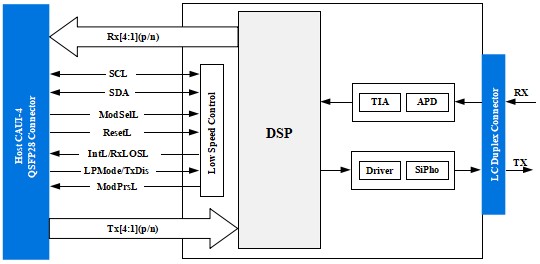

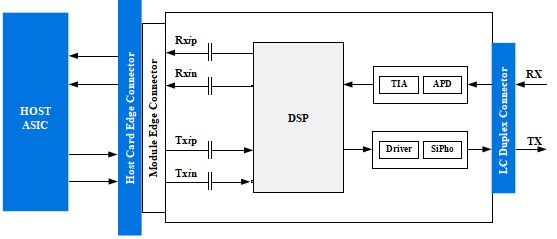

Рисунок 1: Блок-схема приемопередатчика
Для простоты показан только один канал i (i=1, 2, 3, 4).
Рисунок 2: Схема применения
Как показано на рисунке 1, передающий тракт приемопередатчика содержит электрический вход CAUI-4 4x25 Гбит/с, встроенный электрический мультиплексор, драйвер SiPho, диагностический монитор, управление и смещение для модулятора Маха-Цендера и одномодовый лазерный источник. Встроенный электрический мультиплексор преобразует 4 канала электрических входных данных 25 Гбит/с (NRZ) в 1 канал оптического сигнала 100 Гбит/с (PAM4).
Как показано на рисунке 1, приемный тракт трансивера содержит лавинный фотодиод (APD), трансимпедансный усилитель (TIA), встроенный демультиплексор и блок электрического выхода 4x25 Гбит/с, соответствующий стандарту CAUI-4. Встроенный демультиплексор преобразует 1 канал оптического сигнала 100 Гбит/с (PAM4) в 4 канала электрических выходных данных 25 Гбит/с (NRZ).
Интерфейс между модулем QSFP28 и хост-микросхемой показан на рисунке 2. Высокоскоростные сигнальные линии имеют внутреннюю развязку по переменному току, а электрические входы имеют внутреннюю дифференциальную нагрузку 100 Ом. Все электрические каналы передатчика и приемника соответствуют спецификации CAUI-4 согласно IEEE 802.3cd.
Модуль имеет следующие низкоскоростные сигналы для управления и отображения состояния: ModSelL, ResetL, LPMode/TxDis, ModPrsL, IntL/RxLOSL. Кроме того, имеется стандартный двухпроводной последовательный интерфейс, масштабированный для 3,3 В LVTTL. Определение интерфейса управляющих сигналов и регистров памяти последовательного интерфейса более подробно описано в разделе «Интерфейс управления и карта памяти».
Воздействие скачков тока и перенапряжений может привести к немедленному повреждению приемопередающего модуля. Соблюдайте меры предосторожности, необходимые для нормальной работы оборудования, чувствительного к электростатическому разряду, а также следует ограничить воздействие условий, указанных в абсолютных максимальных значениях.
Оптические разъемы остаются открытыми, пока заглушка не вставлена, поэтому всегда обращайте внимание на защиту. Каждый модуль оснащен защитной заглушкой для оптических портов. Защитная заглушка должна быть всегда на месте, когда оптическое волокно не вставлено. Перед вставкой оптического волокна рекомендуется очистить конец оптического разъема, чтобы избежать загрязнения оптического порта модуля. В случае загрязнения используйте стандартные методы очистки LC-портов.
Превышение абсолютных максимальных значений, указанных в таблице, может привести к необратимому повреждению устройства. Это лишь дополнительное указание, не относящееся к функциональной работе устройства, превышающей характеристики, указанные в данной технической спецификации, при данных или иных условиях. Длительная эксплуатация при абсолютных максимальных значениях повлияет на надежность устройства.

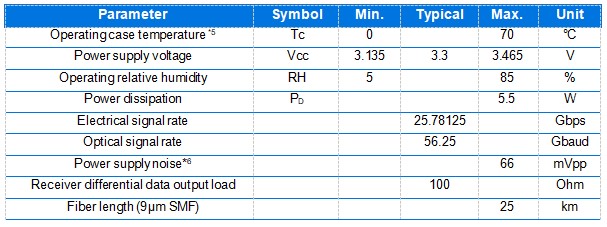

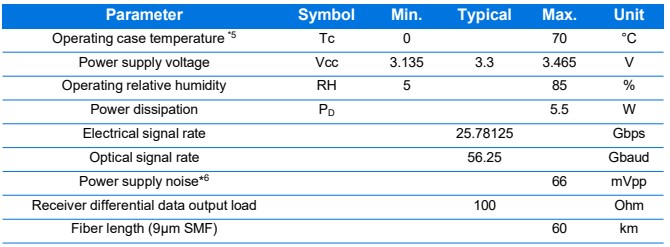

При эксплуатации за пределами рекомендованных условий работы оптические и электрические характеристики не определены, надежность не гарантируется, а длительная эксплуатация может привести к повреждению модуля.
*4: Технические характеристики источника питания, мгновенный, постоянный и установившийся ток соответствуют классификации мощности QSFP28 MSA.
*5: Расположение датчика температуры корпуса показано на рисунке 9.
*6: Шум источника питания определяется как амплитуда шума от пика до пика в диапазоне частот на стороне питания хоста рекомендуемого фильтра источника питания при установленном модуле и рекомендуемом фильтре. Уровни напряжения, включая амплитуду шума от пика до пика, ограничены рекомендуемым рабочим диапазоном соответствующего источника питания. Рекомендуемый фильтр источника питания показан на рисунке 7.

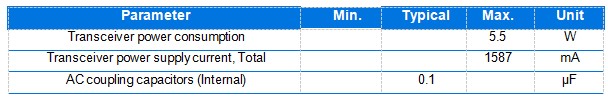

Общие электрические характеристики
Если не указано иное, следующие характеристики определены при рекомендуемых условиях эксплуатации.

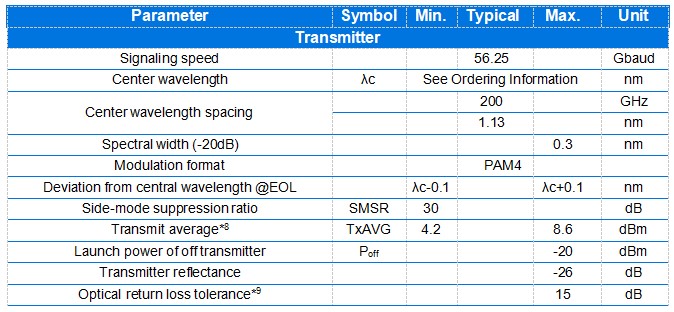

Оптические характеристики в контрольной точке TP2
*8: Средняя мощность излучения (мин.) является информативным показателем, а не основным индикатором уровня сигнала. Передатчик с мощностью излучения ниже этого значения не может соответствовать требованиям; однако значение выше этого не гарантирует соответствия.
*9: Коэффициент отражения передатчика определяется при взгляде в сторону передатчика.

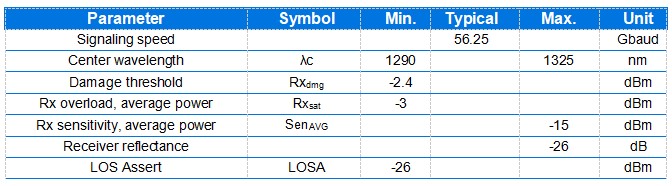

Оптические характеристики в контрольной точке TP3

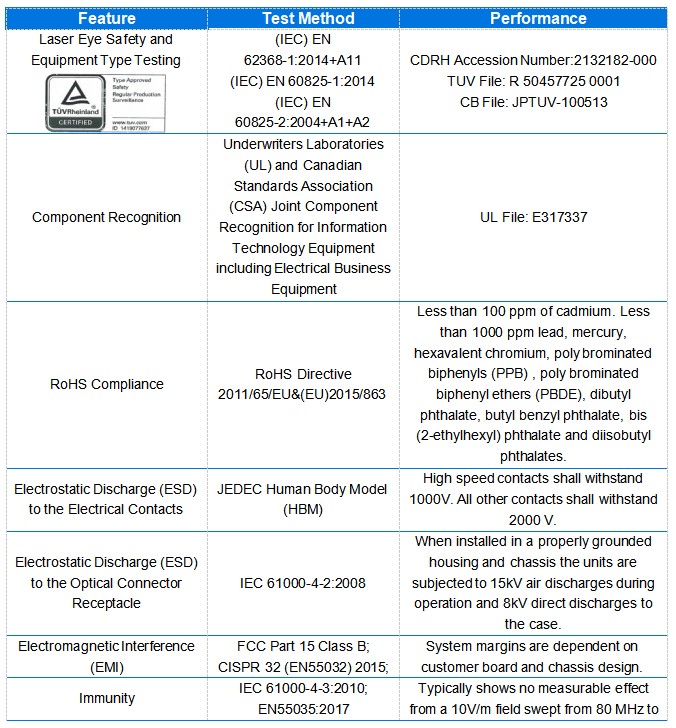

Таблица соответствия нормативным требованиям
