Одномодовый трансиверный модуль серии RQ-100GDO40-XXXX разработан для многоканальной передачи 100GbE на расстояние до 40 км по стандартному одномодовому оптическому волокну G.652 (SMF). Трансивер работает со скоростью передачи данных 100 Гбит/с на номинальной длине волны DWDM от 1295,56 нм до 1312,58 нм, как указано в спецификации CW-WDM MSA. Этот модуль может преобразовывать входные электрические данные 4 каналов по 25 Гбит/с (NRZ) в оптический сигнал 1 канала со скоростью 100 Гбит/с (PAM4), а также преобразовывать оптический сигнал 1 канала со скоростью 100 Гбит/с (PAM4) в выходные электрические данные 4 каналов по 25 Гбит/с (NRZ). Электрический интерфейс модуля соответствует стандартам OIF CEI-28G-VSR и QSFP28 MSA. Он предназначен для установки в сетевое оборудование DWDM в городских сетях доступа и магистральных сетях.

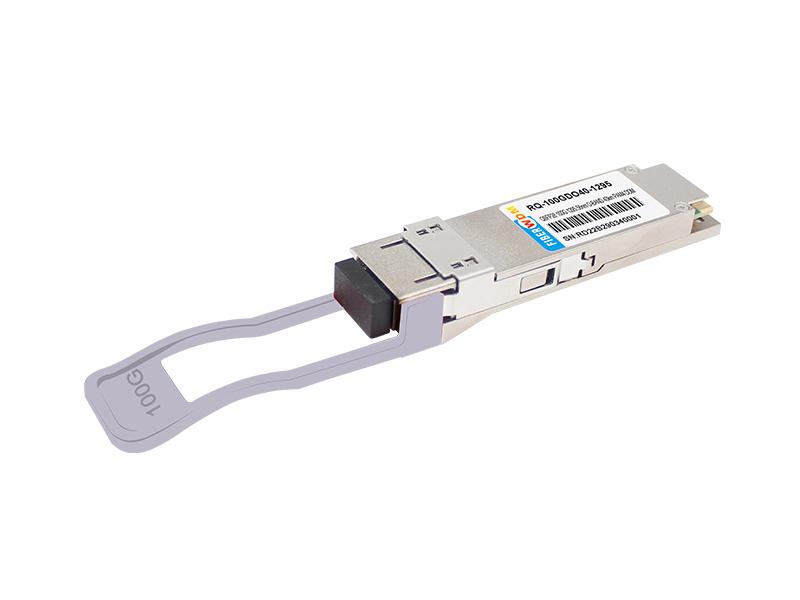

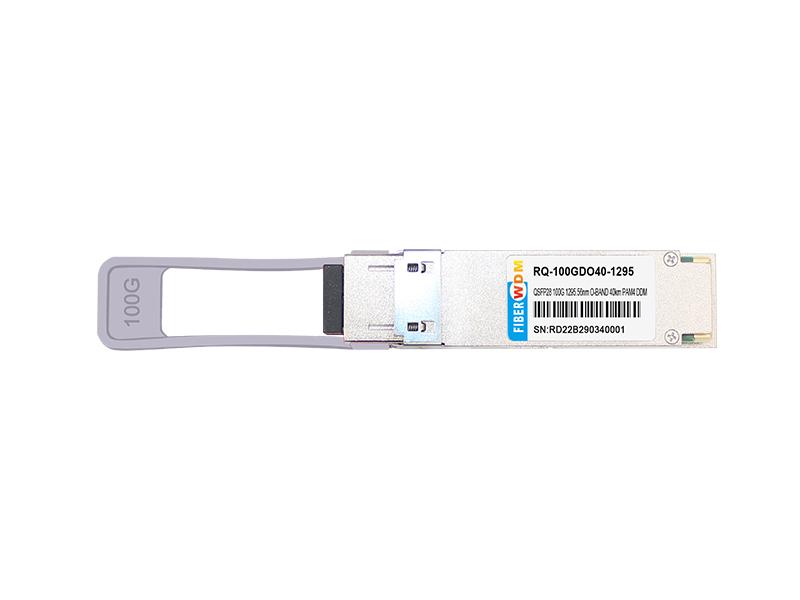

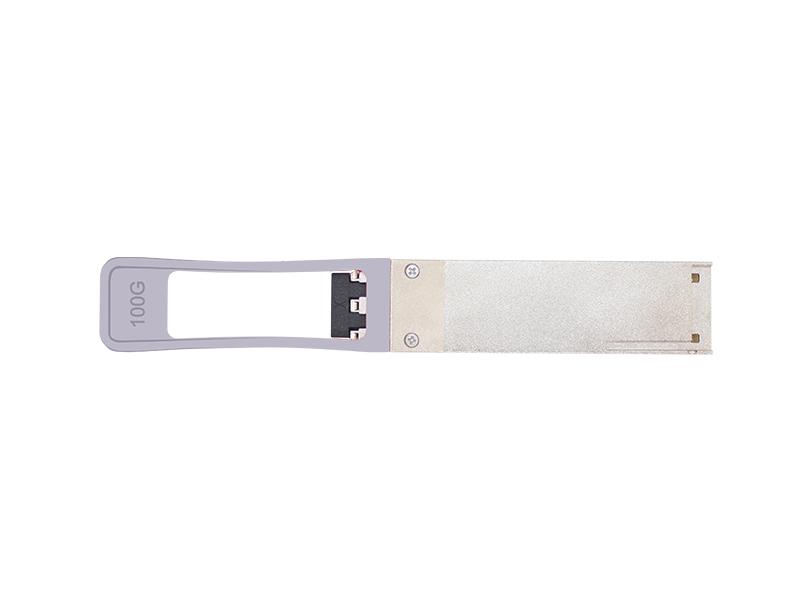

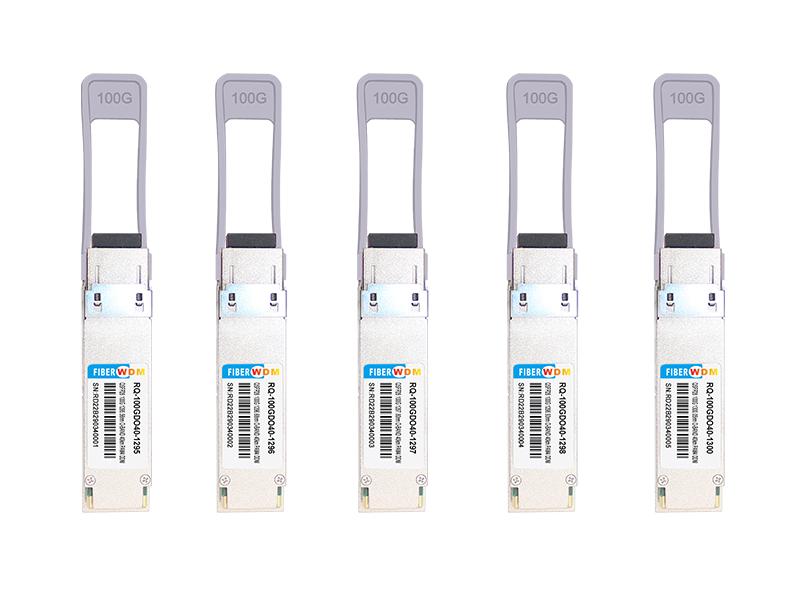

QSFP28 100G O-диапазон DWDM 40 кмSM LC трансивер
Информация для заказа
| Номер детали | Скорость передачи данных | Волокно | Расстояние*3 | Интерфейс | Температура |
| RQ-100GDO40-XXXX*2 | 100 Гбит/с | SMF | 40 км | LC | 0~+70°C |
*1: Для получения последней информации о сертификации обратитесь в FIBERWDM.
*2: XXXX относится к диапазону длин волн DWDM O-диапазона, указанному в CW-WDM MSA; подробную информацию о центральной длине волны см. в следующей таблице.
*3: По G.652 SMF.

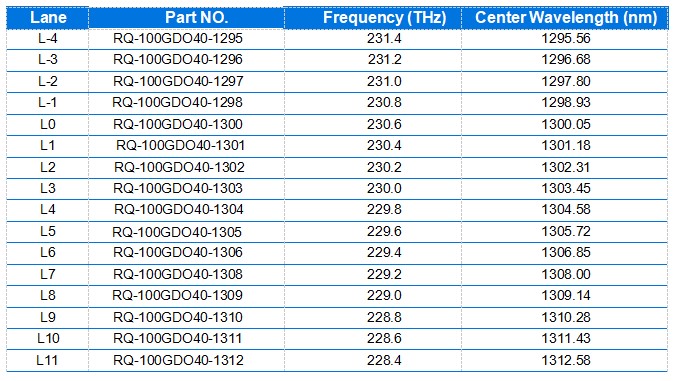

XXX-канал относится к следующей таблице
Как показано на рисунке 1, тракт передатчика трансивера содержит электрический вход CAUI-4 4x25 Гбит/с, встроенный электрический мультиплексор, драйвер SiPho, диагностический монитор, схему управления и смещения для модулятора MZ, а также источник лазерного излучения для одномодового режима. Встроенный электрический мультиплексор преобразует 4 канала входных электрических данных 25 Гбит/с (NRZ) в 1 канал оптического сигнала 100 Гбит/с (PAM4).
Как показано на рисунке 1, тракт приёмника трансивера содержит APD, трансимпедансный усилитель (TIA), встроенный демультиплексор и блок электрического выхода, совместимый с CAUI-4 4x25 Гбит/с. Встроенный демультиплексор преобразует 1 канал оптического сигнала 100 Гбит/с (PAM4) в 4 канала выходных электрических данных 25 Гбит/с (NRZ).
Интерфейс между модулем QSFP28 и Host ASIC показан на рисунке 2. Высокоскоростные сигнальные линии имеют внутреннюю развязку по переменному току, а электрические входы внутри подключены к дифференциальному оконечному сопротивлению 100 Ом. Все электрические каналы передатчика и приемника соответствуют спецификации CAUI-4 согласно IEEE 802.3cd.
Модуль имеет следующие низкоскоростные сигналы для управления и состояния: ModSelL, ResetL, LPMode/TxDis, ModPrsL, IntL/RxLOSL. Кроме того, имеется стандартный для отрасли двухпроводный последовательный интерфейс с масштабированием для 3,3 В LVTTL. Определение интерфейса управляющих сигналов и регистры памяти последовательного интерфейса дополнительно описаны в разделе «Интерфейс управления и карта памяти».
Воздействие импульсных токовых перегрузок и перенапряжений может привести к немедленному повреждению модуля приемопередатчика. Соблюдайте меры предосторожности при обычной эксплуатации оборудования, чувствительного к электростатическим разрядам, а также ограничивайте воздействие условий, определенных в таблице абсолютных максимальных значений.

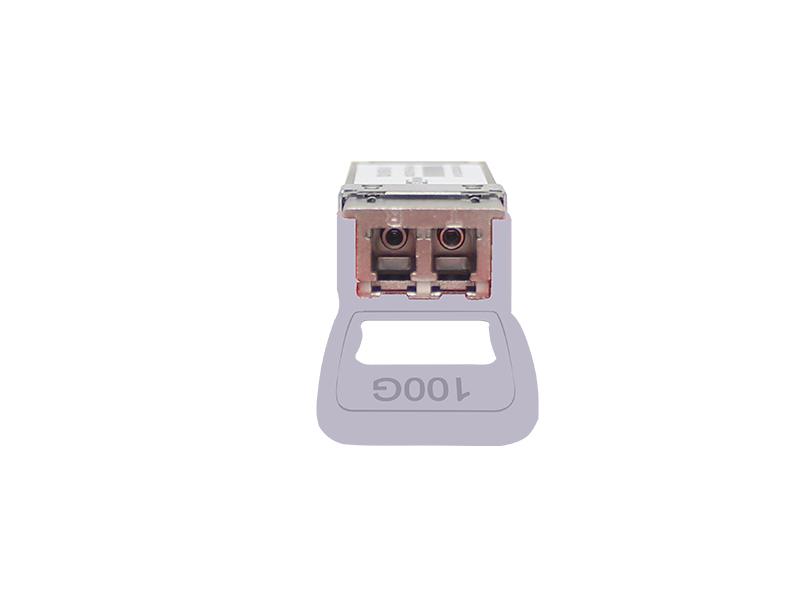

Оптические разъемы остаются открытыми, пока не вставлена заглушка порта, поэтому всегда уделяйте внимание защите. Каждый модуль оснащен защитной заглушкой порта для защиты оптических портов. Защитная заглушка всегда должна быть установлена, когда оптическое волокно не подключено. Перед подключением оптического волокна рекомендуется очистить торец разъема оптического волокна, чтобы избежать загрязнения оптического порта модуля из-за загрязненного разъема. При возникновении загрязнения используйте стандартные методы очистки порта LC.

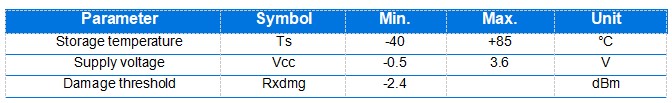

Превышение значений, указанных в таблице абсолютных максимальных значений, может привести к необратимому повреждению устройства. Это только выделенное предельное значение и не относится к функциональной работе устройства, превышающей характеристики данной технической спецификации при этих или других условиях. Длительная работа при абсолютных максимальных значениях повлияет на надежность устройства.

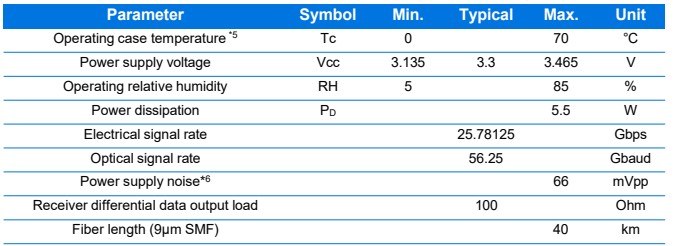

Для работы за пределами рекомендуемых условий эксплуатации оптические и электрические характеристики не определены, надежность не гарантируется, а длительная эксплуатация в таких условиях может повредить модуль.
*4: Характеристики источника питания, мгновенные, длительные и установившиеся токи соответствуют классификации мощности QSFP28 MSA.
*5: Расположение точки измерения температуры корпуса показано на рисунке 9.
*6: Шум источника питания определяется как амплитуда шума от пика до пика в диапазоне частот на стороне питания хоста рекомендуемого фильтра источника питания при установленном модуле и рекомендуемом фильтре. Уровни напряжения, включая шум от пика до пика, ограничены рекомендуемым рабочим диапазоном соответствующего источника питания. См. рисунок 7 для рекомендуемого фильтра источника питания.

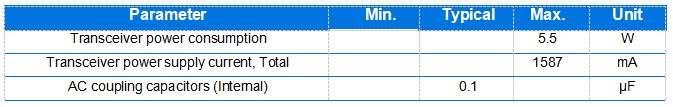

Общие электрические характеристики
Если не указано иное, следующие характеристики определены при рекомендуемых условиях эксплуатации.

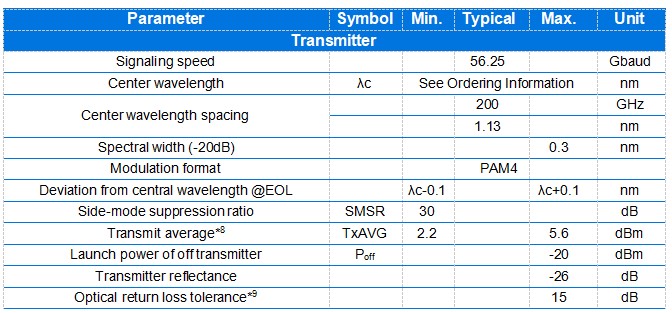

Оптические характеристики @ контрольная точка TP2
*8: Средняя мощность запуска (мин.) приведена только для справки и не является основным показателем силы сигнала. Передатчик с мощностью запуска ниже этого значения не может соответствовать требованиям; однако значение выше этого уровня не гарантирует соответствие.
*9: Отражательная способность передатчика определяется при взгляде внутрь передатчика.

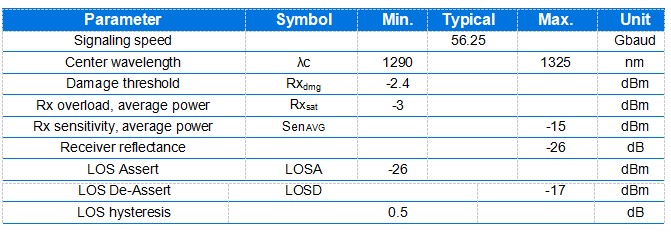

Оптические характеристики @ контрольная точка TP3
Таблица соответствия нормативным требованиям
| Характеристика | Метод испытания | Рабочие характеристики |
|
Испытание лазерной безопасности для глаз и типа оборудования
|
(IEC) EN 62368-1:2014+A11 (IEC) EN 60825-1:2014 (IEC) EN 60825-2:2004+A1+A2 |
Номер регистрации CDRH:2132182-000 Файл TUV: R 50457725 0001 Файл CB: JPTUV-100513 |
| Признание компонентов |
Совместное признание компонентов Underwriters Laboratories (UL) и Канадской ассоциации стандартов (CSA) для оборудования информационных технологий, включая электрическое бизнес-оборудование |
Файл UL: E317337 |
| Соответствие RoHS | Директива RoHS 2011/65/EU&(EU)2015/863 |
Менее 100 ppm кадмия. Менее 1000 ppm свинца, ртути, шестивалентного хрома, полибромированных бифенилов (PPB), полибромированных дифениловых эфиров (PBDE), дибутилфталата, бутилбензилфталата, бис(2-этилгексил)фталата и диизобутилфталатов. |
| Электростатический разряд (ESD) на электрические контакты | Модель человеческого тела JEDEC (HBM) |
Высокоскоростные контакты должны выдерживать 1000 В. Все остальные контакты должны выдерживать 2000 В. |
| Электростатический разряд (ESD) на оптический соединительный разъём | IEC 61000-4-2:2008 |
При установке в надлежащим образом заземлённом корпусе и шасси устройства подвергаются воздействию воздушных разрядов 15 кВ во время работы и прямых разрядов 8 кВ накорпус. |
|
Электромагнитные помехи(EMI) |
FCC, часть 15, класс B; CISPR 32 (EN55032) 2015; |
Запас по характеристикам системы зависит от конструкции платы и шасси заказчика. |
| Помехоустойчивость |
IEC 61000-4-3:2010; EN55035:2017 |
Обычно не показывает измеримого эффекта от поля 10 В/м, изменяемого в диапазоне от 80 МГц до6 ГГц, приложенного к модулю без корпуса шасси. |
