Трансивер QSFP112 SR4 400G предназначен для передачи и приёма последовательных оптических данных со скоростью до 106,25 Гбит/с (на канал) с использованием модуляции PAM4 по многомодовому волокну. Это компактный модуль приёмопередатчика с возможностью горячей замены, интегрированным коэффициентом оптического затухания 2,5 дБ и высокопроизводительным VCSEL. Он соответствует спецификациям Ethernet 400G и MSA QSFP112.

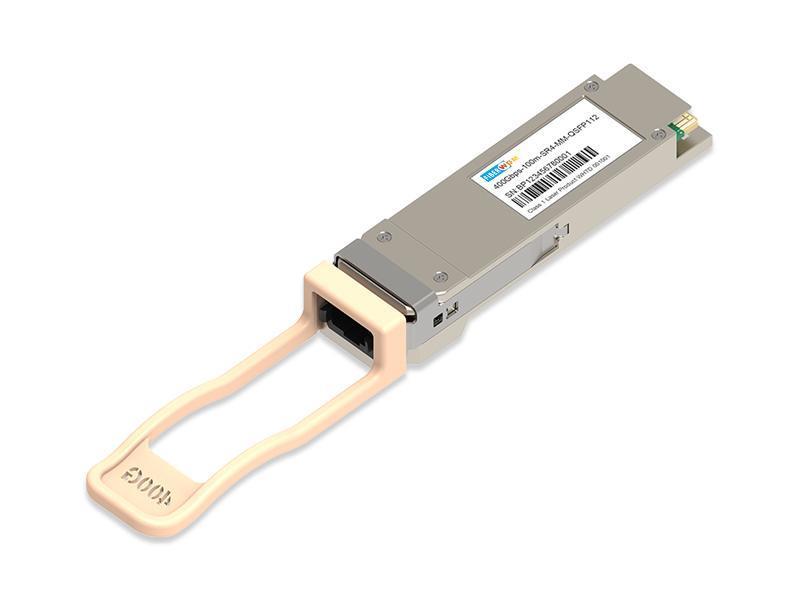

Трансивер QSFP112 400G BASE-SR4 850 нм 100 м
Приложение
Функции
Спецификация
| Параметр | Символ | Единица | Мин. | Тип | Макс | Примечания |
| Передатчик (на полосу) | ||||||
| Скорость сигнализации на полосу | ГБд | 53.125±100pm | ||||
| Формат модуляции | ПАМ4 | |||||
| Центральная длина волны | нм | 844 | 850 | 863 | ||
| Среднеквадратичная спектральная ширина | СКО | дБ | 0,6 | |||
| Средняя мощность запуска на полосу | TXPx | дБм | -4,6 | 4 | ||
| Амплитуда внешней оптической модуляции на полосу | OMAouter | дБм | -2.6 | 3.5 | ||
| Отклонение передатчика, каждая полоса | DPx | дБ | 2.3 | |||
|
Штраф за передатчик и дисперсию: закрытие глаза для PAM4, каждая полоса |
ТДЭКК | дБ | 4.4 | |||
|
Средняя мощность запуска выключенного передатчика, каждая полоса |
дБм | -30 | ||||
| Время перехода передатчика | Тр、Тф | пс | 17 | |||
| Коэффициент оптического поглощения | ЕР | дБ | 2.5 | |||
| РИН 12 ОМА | дБ/Гц | -132 | ||||
| Допустимые оптические возвратные потери | дБ | 12 | ||||
| Замкнутый поток | ≥86% при 19 мм, ≤30% при 4,5 мм | |||||
| Параметр | Символ | Единица | Мин. | Тип | Макс | Примечания |
| Приемник (на полосу) | ||||||
| Скорость сигнализации на полосу | ГБд | 53.125±100pm | ||||
| Формат модуляции | ПАМ4 | |||||
| Входная рабочая длина волны | нм | 842 | 948 | |||
| Порог повреждения на полосу | ДТ | дБм | 5 | |||
| Средняя мощность приема на полосу | RXPx | дБм | -6.4 | 4 | ||
| Мощность приема OMAouter на полосу | OMAouter | дБм | 3.5 | |||
| Коэффициент отражения приемника | Рфл | -12 | ||||
|
Чувствительность приемника (OMAouter), каждая полоса |
дБм | -4,6 | ||||
| Стрессовая чувствительность (OMAouter) | 5 | дБм | -2 |
BER=2.4E-4 TDECQ=4.4 |
||
Информация о заказе
| Номер детали | Технические характеристики | Приложение | ||||||||
| Упаковка | Скорость передачи данных | Лазер | Оптическая мощность | Детектор | Чувствительность | Темп | Достигать | Другие | ||
|
RQ112-400G-SR4 |
QSFP112 | 400 г | VCSEL | -4,6~4 дБм | ПРИКОЛОТЬ | <-4,6 дБм при OMA | 0~70 ℃ | 100М | RoHS |
400G База SR4 |
Абсолютные максимальные рейтинги
| Параметр | Символ | Единица | Мин. | Макс |
| Диапазон температур хранения | Ц | ℃ | -40 | +85 |
| Относительная влажность | РХ | % | 5 | 95 |
| Напряжение источника питания | Vcc | В | -0,5 | +4.0 |
Рекомендуемые условия эксплуатации
| Параметр | Символ | Единица | Мин. | Тип | Макс |
| Диапазон рабочих температур корпуса | Тс | ℃ | 0 | / | 70 |
| Напряжение источника питания | Vcc | В | 3.135 | 3.3 | 3.465 |
Оптический интерфейс

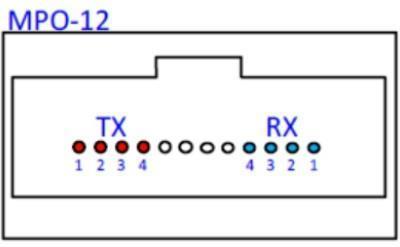

Рисунок 1. Последовательность оптических полос
Принципиальная схема

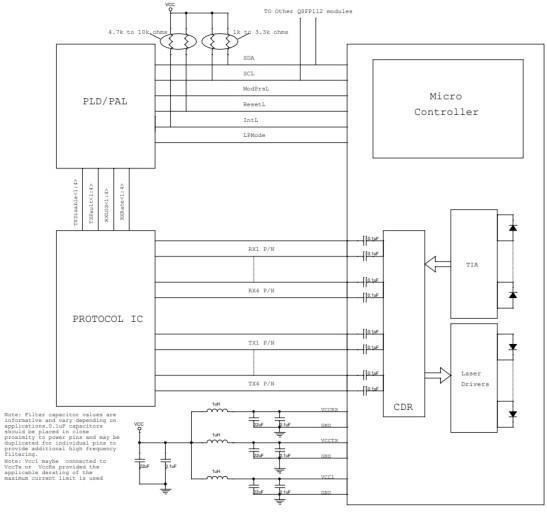

Рисунок 2. Принципиальная схема модуля
Определение электрических портов
| Параметр | Символ | Единица | Мин. | Тип | Макс | Примечания |
| Напряжение питания | ВКЦ | В | 3.14 | 3.47 | ||
| Ток питания | МУС | мА | 3000 | |||
| Время инициализации при включении трансивера | РС | 2000 | ||||
| Передатчик | ||||||
| Скорость передачи сигналов PAM4 на полосу | БР | ГБд | 53.125 | ПАМ4 | ||
| Допустимое отклонение входного напряжения на однотактном входе | ВинТ | В | -0,3 | 4.0 | ||
| Дифференциальный входной сигнал данных | ВИН | мВпик-пик | 880 | |||
| Синфазный шум (RMS) | мВ | 17.5 | ||||
|
Несоответствие дифференциального сопротивления дифференциальной нагрузки |
% | 10 | ||||
|
Приемник |
||||||
|
Скорость передачи сигналов PAM4 на полосу |
ГБд | 53.125 | ||||
|
Однотактное выходное напряжение |
VoutR | В | 0,45 | |||
|
Дифференциальный выходной сигнал данных |
Vout,PP | мВпик-пик | 900 | |||
|
Синфазный шум (RMS) |
мВ | 17.5 | ||||
|
Несоответствие дифференциального сопротивления дифференциальной нагрузки |
% | 10 | ||||
|
IIC-коммуникация |
||||||
|
Тактовая частота IIC (быстрый режим) |
МГц | 1 | ||||
|
Растяжка часов |
нас | 500 | ||||
|
Время удержания данных |
нс | 300 | ||||
Рисунок 3. Схема электрических контактов

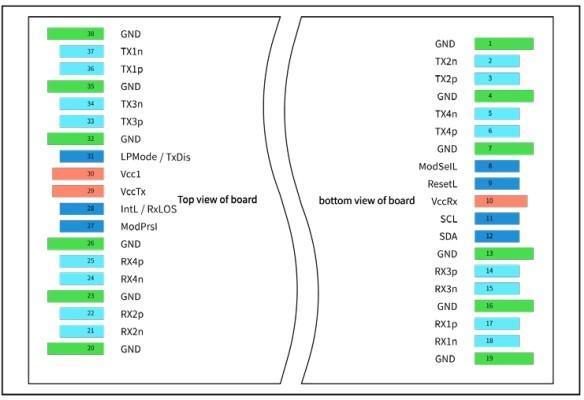

Описания контактов
| Номер контакта | Логика | Символ | Описание | Примечание |
| 1 | Земля | Земля | 1 | |
| 2 | ХМЛ-I | Тх2н | Передатчик инвертированного ввода данных | |
| 3 | ХМЛ-I | Тх2п | Передатчик неинвертированных данных на выходе | |
| 4 | Земля | Земля | 1 | |
| 5 | ХМЛ-I | Тх4н | Передатчик инвертированного ввода данных | |
| 6 | ХМЛ-I | Тх4п | Передатчик неинвертированных данных на выходе | |
| 7 | Земля | Земля | 1 | |
| 8 | ЛВТТЛ-I | ModSelL | Выбирать | |
| 9 | ЛВТТЛ-I | ResetL | Перезагрузить | |
| 10 | VccRx | Приемник питания +3,3 В | 2 | |
| 11 | LVCOMS-I/O | СКЛ | Тактовый генератор 2-проводного последовательного интерфейса | |
| 12 | LVCOMS-I/O | ПДД | Данные 2-проводного последовательного интерфейса | |
| 13 | Земля | Земля | 1 | |
| 14 | ХМЛ-0 | Рx3п | Неинвертированный вывод данных приемника | |
| 15 | ХМЛ-0 | Рx3н | Инвертированный вывод данных приемника | |
| 16 | Земля | Земля | 1 | |
| 17 | ХМЛ-0 | Rx1p | Неинвертированный вывод данных приемника | |
| 18 | ХМЛ-0 | Rx1n | Инвертированный вывод данных приемника | |
| 19 | Земля | Земля | 1 | |
| 20 | Земля | Земля | 1 | |
| 21 | ХМЛ-0 | Rx2n | Инвертированный вывод данных приемника | |
| 22 | ХМЛ-0 | Рx2п | Неинвертированный вывод данных приемника | |
| 23 | Земля | Земля | 1 | |
| 24 | ХМЛ-0 | Рx4н | Инвертированный вывод данных приемника | |
| 25 | ХМЛ-0 | Rx4p | Неинвертированный вывод данных приемника | |
| 26 | Земля | Земля | 1 | |
| 27 | ЛВТТЛ-0 | ModPrsL | Подарок | |
| 28 | ЛВТТЛ-0 | IntL/RxLOS | Прерывание/опционально RxLOS | |
| 29 | VccTx | +3,3 В передатчик питания | 2 | |
| 30 | Vcc1 | +3,3 В источник питания | 2 | |
| 31 | ЛВТТЛ-I | LPMode/TxDis | Режим низкого энергопотребления/опциональное отключение TX | |
| 32 | Земля | Земля | 1 | |
| 33 | ХМЛ-I | Тх3п | Передатчик инвертированного ввода данных | |
| 34 | ХМЛ-I | Тх3н | Передатчик неинвертированных данных на выходе | |
| 35 | Земля | Земля | 1 | |
| 36 | ХМЛ-I | Тх1п | Передатчик инвертированного ввода данных | |
| 37 | ХМЛ-I | Тx1n | Передатчик неинвертированных данных на выходе | |
| 38 | Земля | Земля | 1 | |
| 39 | Земля | Земля | 1 | |
| 40 | ХМЛ-I | Тх6н | Передатчик инвертированного ввода данных | |
| 41 | ХМЛ-I | Тх6п | Передатчик неинвертированных данных на выходе | |
| 42 | Земля | Земля | 1 | |
| 43 | ХМЛ-I | Тх8н | Передатчик инвертированного ввода данных | |
| 44 | ХМЛ-I | Тх8п | Передатчик неинвертированных данных на выходе | |
| 45 | Земля | Земля | 1 | |
| 46 | Сдержанный | Для будущего использования | 3 | |
| 47 | ВС1 | Модуль, зависящий от поставщика 1 | 3 | |
| 48 | VccRx1 | Приемник питания +3,3 В | 2 | |
