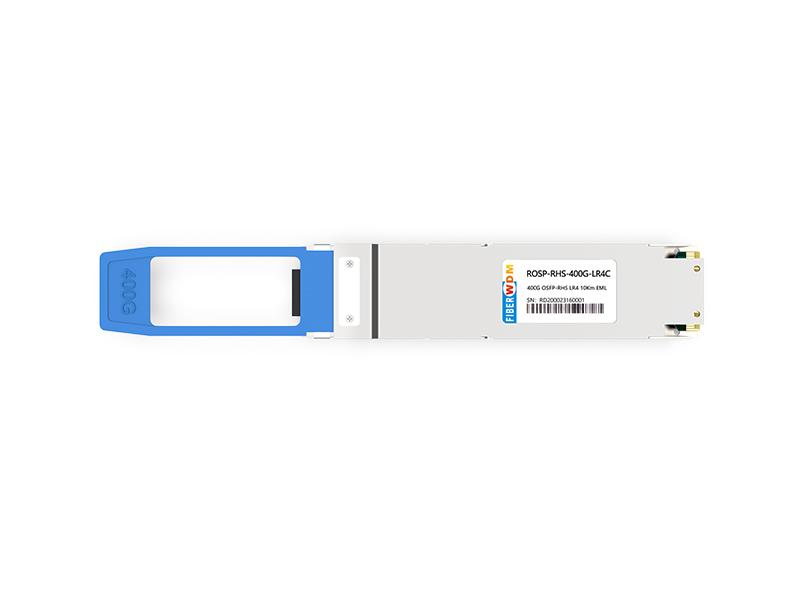

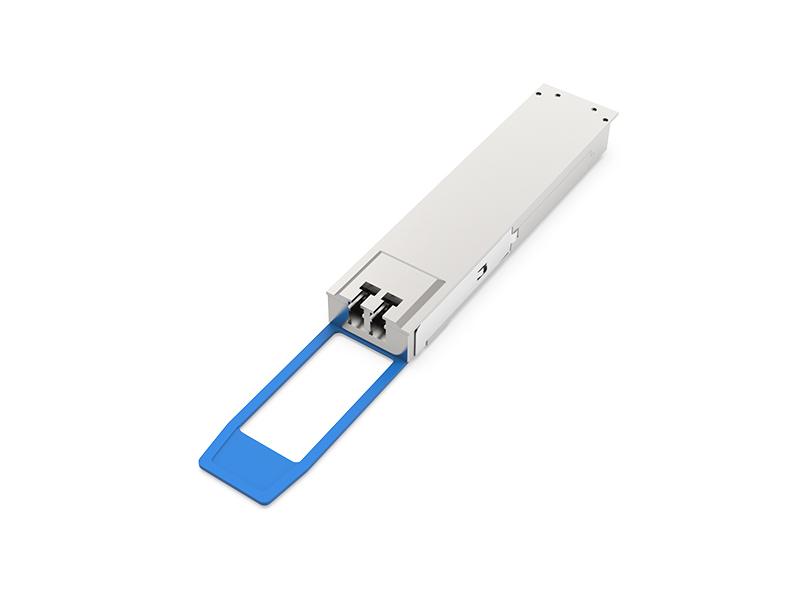

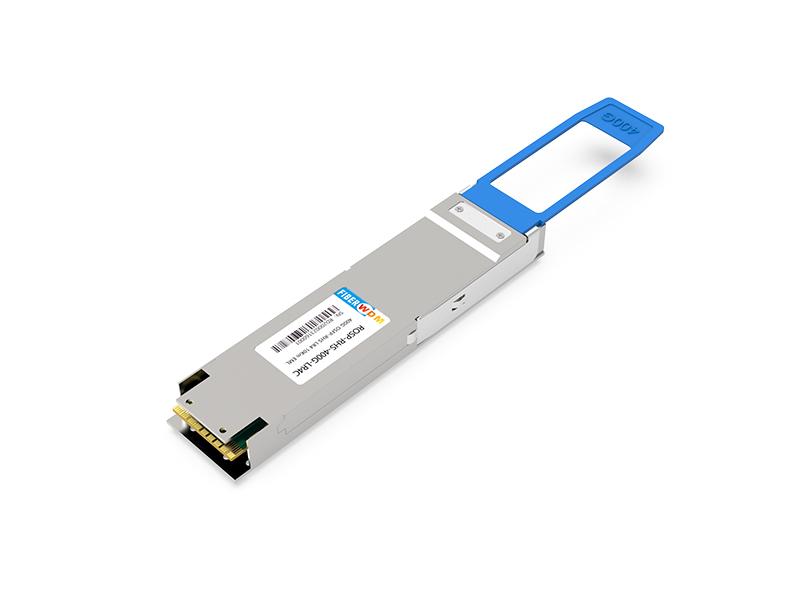

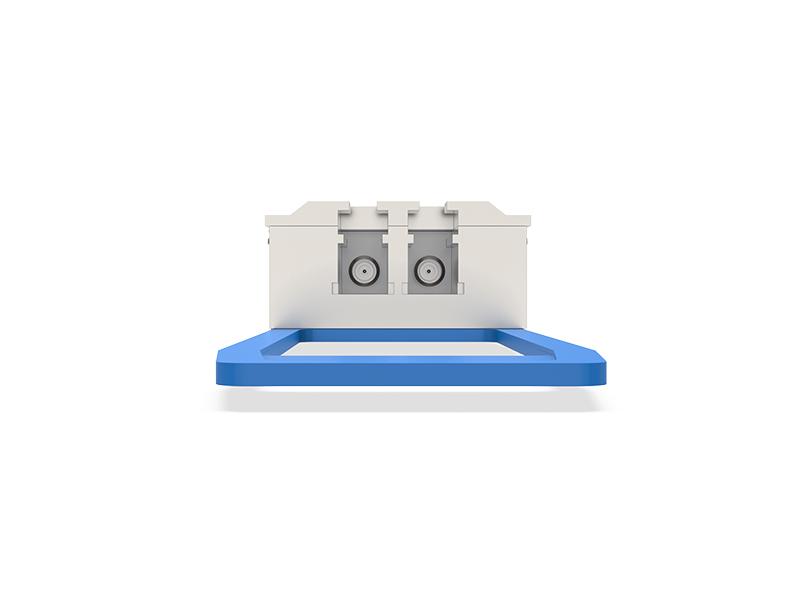

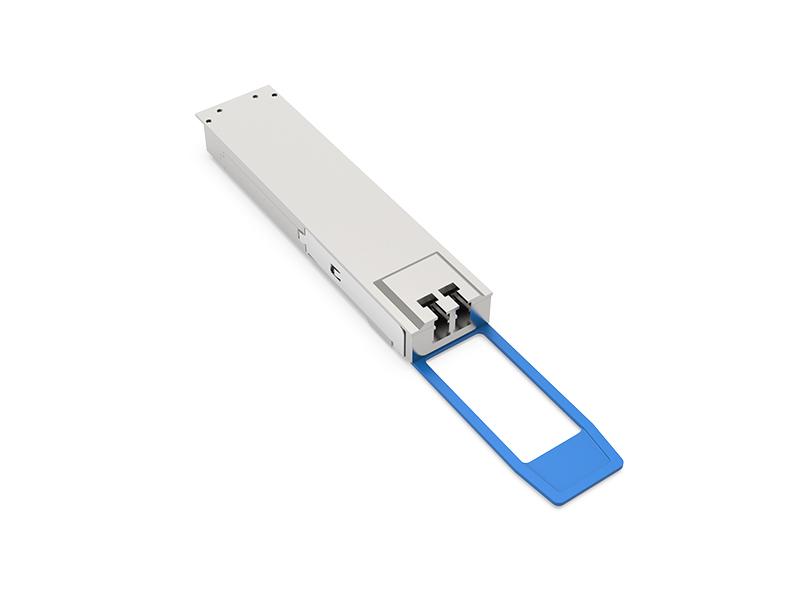

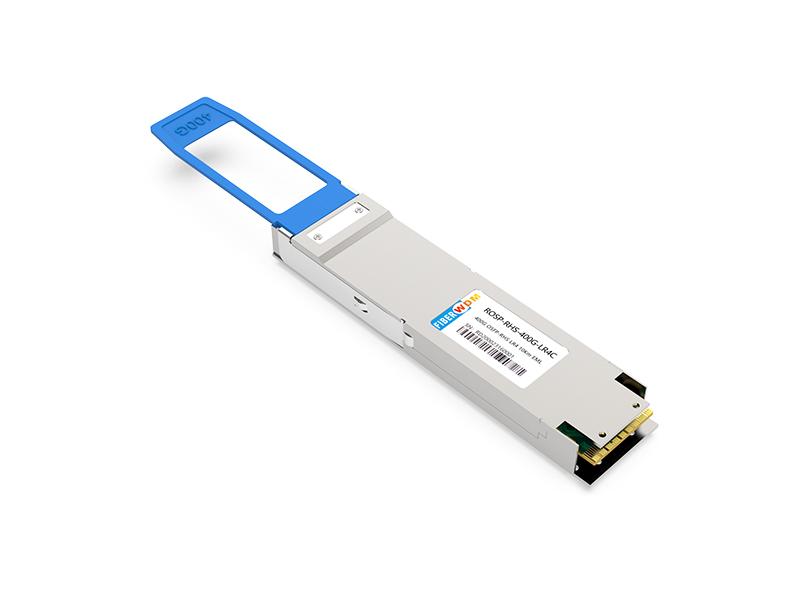

Трансиверный модуль 400G OSFP-RHS LR4 10 км EML

Трансиверный модуль 400G OSFP-RHS LR4 10 км EML

ROSP-RHS-400G-LR4C

Описание

Данный модуль FIBERWDM ROSP-RHS-400G-LR4C предназначен для оптической связи на расстоянии до 10 км. Модуль преобразует 4 канала электрических входных данных со скоростью 100 Гбит/с (PAM4) в 4 канала оптических сигналов CWDM и мультиплексирует их в один канал для оптической передачи со скоростью 400 Гбит/с. На приемной стороне модуль выполняет оптическое демультиплексирование оптического входного сигнала 400 Гбит/с в 4 канала оптических сигналов CWDM и преобразует их в 4 канала электрических выходных данных со скоростью 100 Гбит/с (PAM4).

Модуль включает 4 независимых канала с центральной длиной волны CWDM4 1271/1291/1311/1331 нм, работающих со скоростью 100 Гбит/с на канал. В тракте передатчика расположены 4 независимых драйвера EML и лазера EML, а также оптический мультиплексор. В тракте приемника оптический демультиплексор соединен с 4-канальной матрицей фотодиодов.

Это экономичное и энергоэффективное решение для центров обработки данных 400GBASE. Оно разработано для работы в самых суровых внешних условиях, включая температуру, влажность и электромагнитные помехи. Модуль предлагает очень высокую функциональность и интеграцию функций, доступ к которым осуществляется через двухпроводной последовательный интерфейс.

Функции

• 4-канальные полнодуплексные приемопередающие модули
• Скорость передачи данных до 106,25 Гбит/с на канал.
• 4 передатчика и 4 приемника PAM4 по 106,25 Гбит/с каждый
• Форм-фактор OSFP-RHS с возможностью горячей замены и соответствие стандарту CMIS.
• Соответствует технической спецификации 400G-LR4.
• Потребляемая мощность <10 Вт
• Максимальная длина линии связи 10 км. Оптическое волокно G.652 SMF с KP-FEC.
• Встроенные цифровые диагностические функции
• Рабочая температура корпуса от 0°C до +70°C
• Напряжение питания 3,3 В
• Соответствует требованиям RoHS (не содержит свинца).

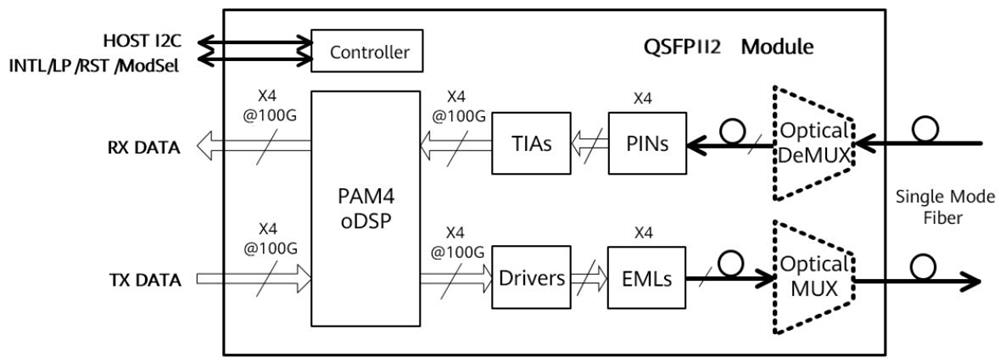

Рисунок 1. Блок-схема модуля.

Абсолютные максимальные рейтинги

Рекомендуемые условия эксплуатации

Технические характеристики электрооборудования

Примечание:

1) BER=2,4E-4; PRBS31Q@53,125 ГБд. Предварительный FEC

2) Разница амплитуд входного напряжения измеряется между TxnP и TxnN.

3) Разница амплитуд выходного напряжения измеряется между RxnP и RxnN.

Оптические характеристики

Таблица 3 - Оптические характеристики

Примечание:

1) Измерено с помощью сигнала проверки соответствия на TP3 для BER = 2,4E-4 до коррекции ошибок.

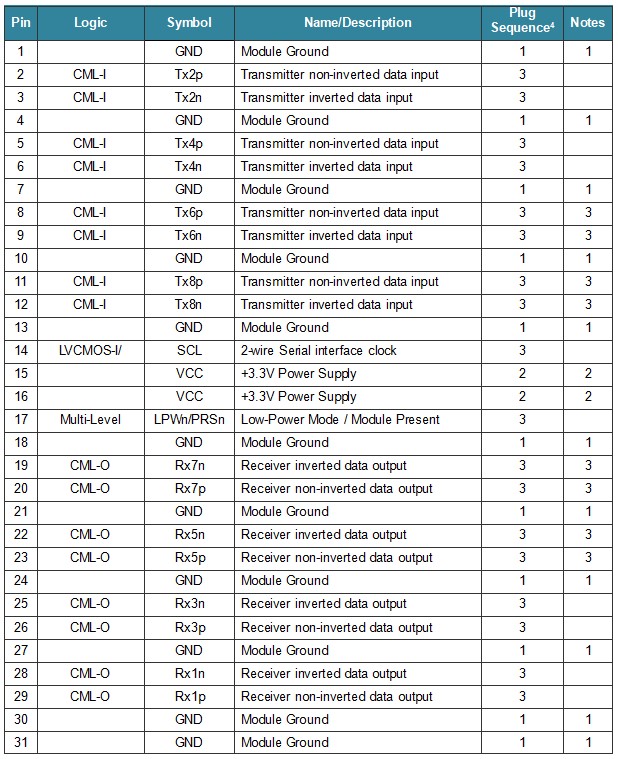

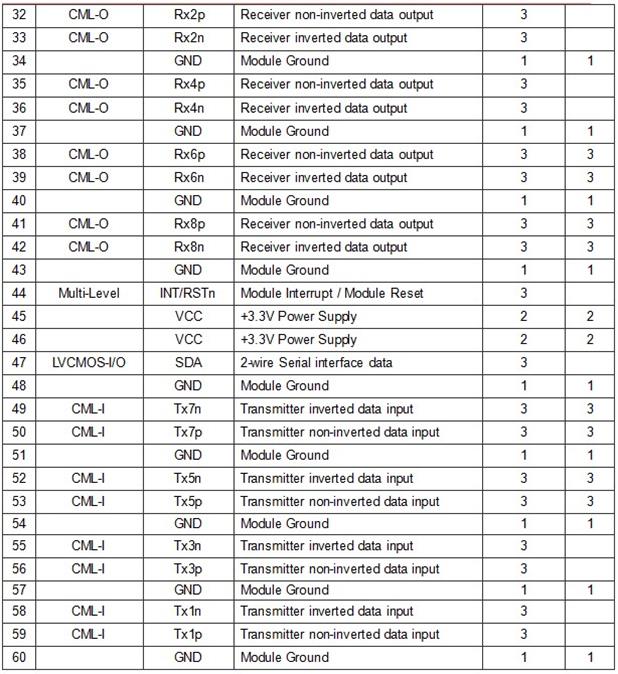

Описание значка

Примечание:

1): GND — это обозначение общего сигнала и питания (электропитания) для модуля OSFP-RHS. Все они являются общими внутри модуля OSFP-RHS, и все напряжения указаны относительно этого потенциала, если не указано иное. Подключите их непосредственно к общей плоскости заземления сигнала на материнской плате.

2): VCC — это источники питания OSFP-RHS, и их следует подавать одновременно. Каждый из контактов разъема рассчитан на максимальный ток 1,5 А (для модулей высокой мощности 15-20 Вт требуется максимальный ток 2,0 А).

3): Не подключено в OSFP-RHS.

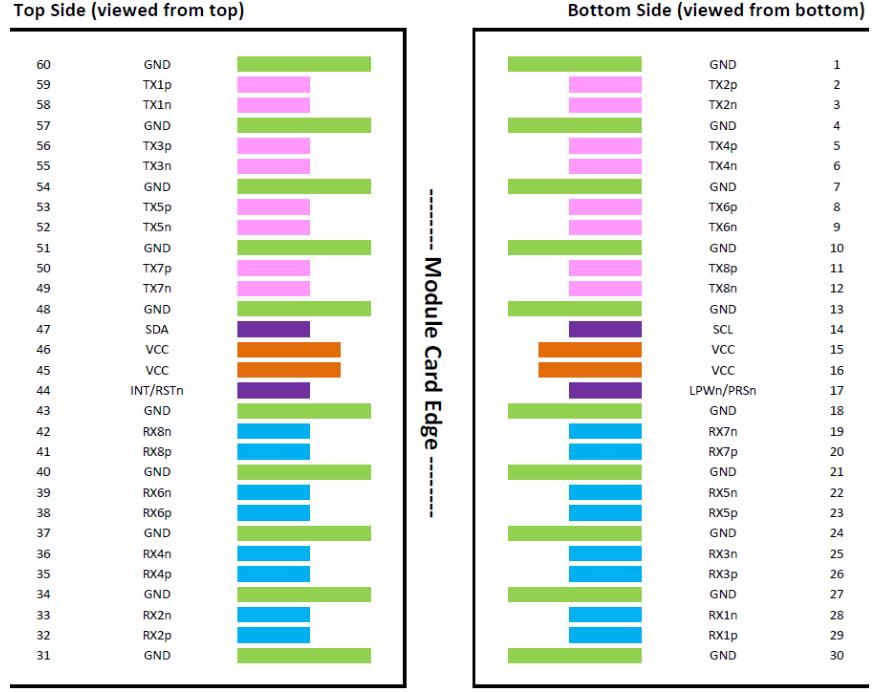

Рисунок 2. Назначение контактов модуля OSFP-RHS

Контакт INT/RSTn

INT/RSTn — это сигнал с двойной функцией, позволяющий модулю генерировать прерывание для хоста, а также позволяющий хосту сбрасывать модуль. Схема, показанная на рисунке 3, обеспечивает многоуровневую сигнализацию для прямого управления сигналом в обоих направлениях. Сброс — это сигнал с низким активным уровнем на хосте, который преобразуется в сигнал с низким активным уровнем на модуле. Прерывание — это сигнал с высоким активным уровнем на модуле, который преобразуется в сигнал с высоким активным уровнем на хосте. Сигнал INT/RSTn работает в 3 зонах напряжения, указывая состояние сброса для модуля и прерывания для хоста.

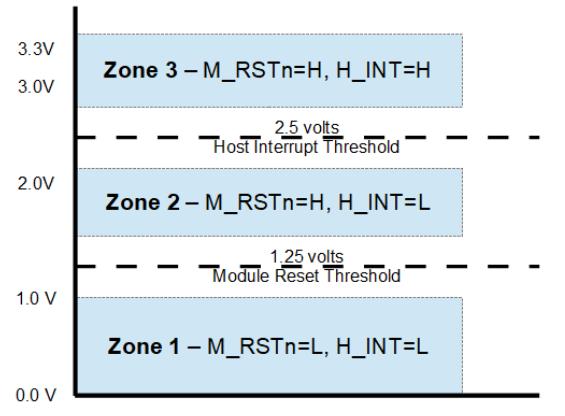

Рисунок 3. Зоны напряжения INT/RSTn

Контакт LPWn/PRSn

LPWn/PRSn — это сигнал с двойной функцией, позволяющий хосту сигнализировать о режиме низкого энергопотребления, а модулю — о наличии модуля. Схема, показанная на рисунке 4, обеспечивает многоуровневую сигнализацию для прямого управления сигналом в обоих направлениях. Режим низкого энергопотребления — это сигнал с низким уровнем на хосте, который преобразуется в сигнал с низким уровнем на модуле. Наличие модуля контролируется подтягивающим резистором на модуле, который преобразуется в логический сигнал с низким уровнем на хосте.

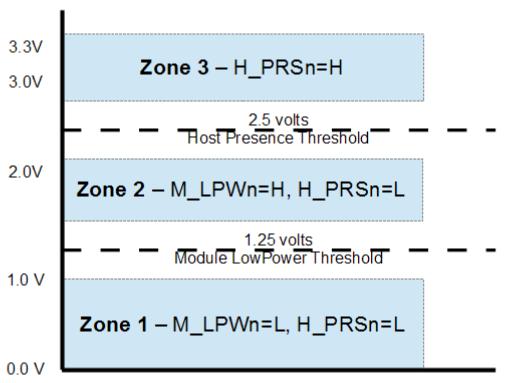

Рисунок 4. Зоны напряжения LPWn/PRSn

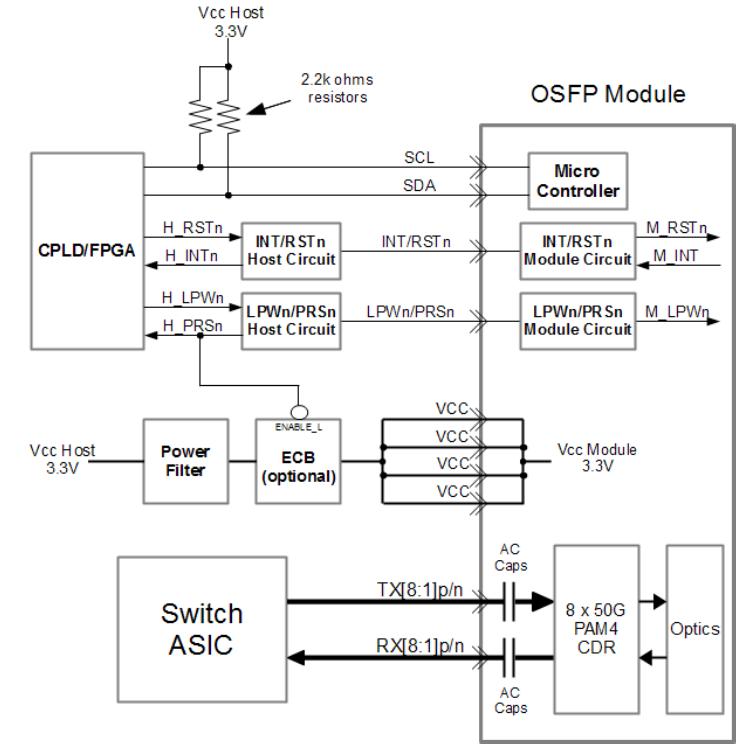

Блок-схема платы и модуля OSFP.

На рисунке 5 представлена примерная блок-схема соединений материнской платы с модулем OSFP.

Рисунок 5. Блок-схема основной платы и модуля.

ИНТЕРФЕЙС ДИАГНОСТИЧЕСКОГО МОНИТОРИНГА

Функция цифрового диагностического мониторинга доступна на всех продуктах FIBERWDM OSFP-RHS. Двухпроводной последовательный интерфейс позволяет пользователю взаимодействовать с модулем.

Структура и отображение памяти

Это ограничивает объем управляющей памяти, к которой хост может получить прямой доступ, до 256 байт, которая разделена на нижнюю память (адреса от 00h до 7Fh) и верхнюю память (адреса от 80h до FFh).

Для всех модулей, кроме самых базовых, требуется больший объем адресуемой памяти управления. Это обеспечивается структурой из 128-байтовых страниц, а также механизмом динамического отображения любой из 128-байтовых страниц из большего внутреннего пространства памяти управления в адресное пространство хоста — верхнюю память.

Структура адресации дополнительной внутренней памяти управления² показана на рисунке 4. Память управления внутри модуля организована как уникальное и всегда доступное для хоста адресное пространство размером 128 байт (нижняя память) и как несколько верхних адресных подпространств размером 128 байт каждое (страницы), из которых только одно выбрано в качестве видимого для хоста в верхней памяти. Второй уровень выбора страниц возможен для страниц, для которых существует несколько экземпляров (например, когда существует группа страниц с одинаковым номером страницы).

Эта структура поддерживает плоскую память объемом 256 байт для пассивных медных модулей и обеспечивает своевременный доступ к адресам в нижней памяти, например, к флагам и мониторам. Менее критичные по времени записи, например, информация о серийном идентификаторе и настройках пороговых значений, доступны с помощью функции выбора страницы в нижней странице. Для более сложных модулей, требующих большего объема памяти управления, хост должен использовать динамическое отображение различных страниц в адресное пространство верхней памяти хоста по мере необходимости.

Примечание: Карта памяти управления в значительной степени основана на карте памяти QSFP. Эта карта памяти была изменена для размещения 8 электрических линий и ограничения требуемого объема памяти. Используется подход с одним адресом, как в QSFP. Страничная организация памяти используется для обеспечения критически важных по времени взаимодействий между хостом и модулем.

Поддерживаемые страницы

Для всех устройств, совместимых с CMIS, обязательным является базовый 256-байтовый подмножество карты управляющей памяти. Другие части доступны только для модулей страничной памяти или при условии, что модуль их объявляет. Подробную информацию об объявлении поддерживаемых областей управляющей памяти см. в CMIS V4.0.

В частности, для всех модулей, включая пассивные медные кабели, требуется поддержка нижней памяти и страницы 00h. Поэтому эти страницы всегда реализованы. Для всех модулей страничной памяти требуется дополнительная поддержка страниц 01h, 02h и банка 0 страниц 10h и 11h.

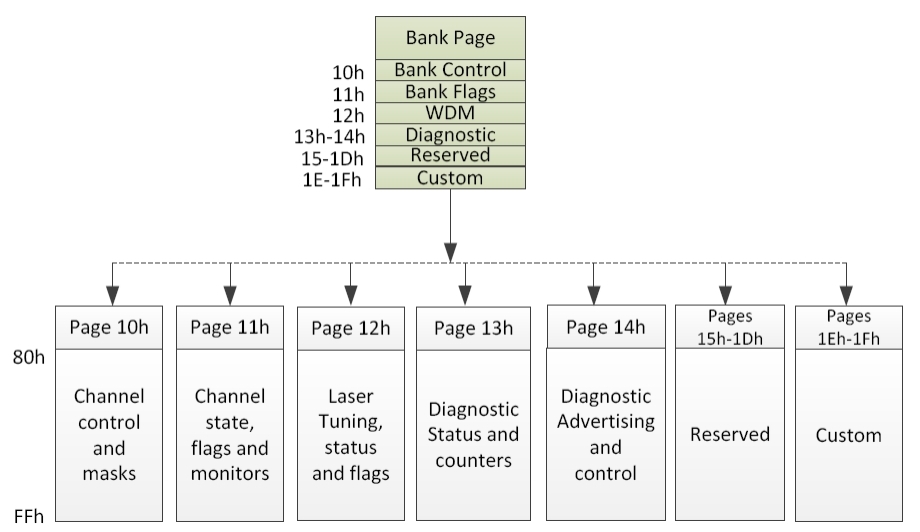

Банк 0 на страницах 10h-1Fh содержит регистры, специфичные для каждой полосы движения, для первых 8 полос, а каждый последующий банк обеспечивает поддержку еще 8 полос. Однако следует отметить, что распределение информации по банкам может зависеть от страницы и не обязательно должно быть связано с данными группировки для 8 полос.

Данная структура позволяет расширять адресное пространство для определенных типов модулей путем выделения дополнительных страниц. Кроме того, можно создавать дополнительные блоки страниц.

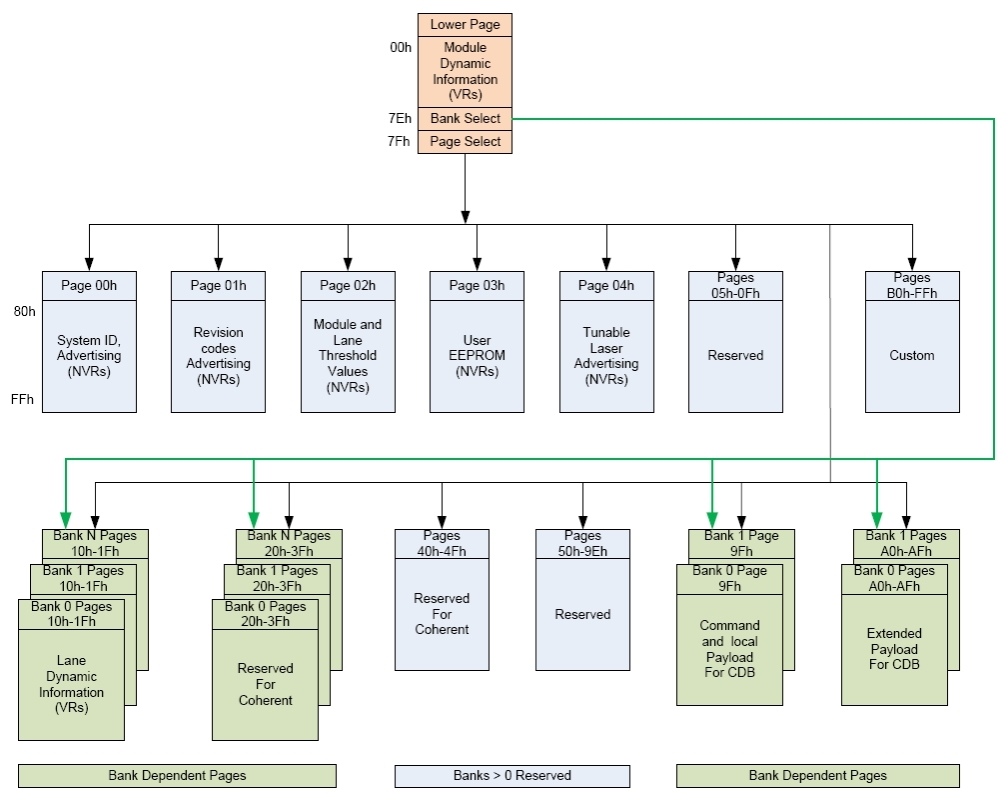

Рисунок 4. Карта памяти QSFP112

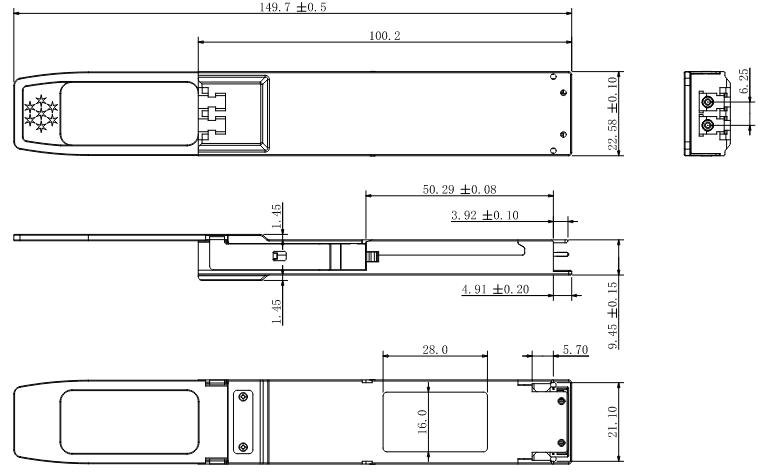

Механические размеры

Рисунок 5. Технические характеристики.

Соблюдение нормативных требований

Трансиверы FIBERWDM ROSP-RHS-400G-LR4C относятся к лазерным изделиям класса 1. Они соответствуют требованиям следующих стандартов:

Ссылки

1. OSFP MSA

2. CMIS 4.0

3. Технические характеристики 400G-LR4

4. IEEE802.3ck

5. OIF CEI-112G-VSR-PAM4

ОСТОРОЖНОСТЬ:

Использование средств управления, регулировка или выполнение процедур, отличных от указанных в настоящем документе, могут привести к опасному облучению.

Информация для заказа

Важное уведомление

Технические характеристики, данные и любые иллюстративные материалы, представленные в данном техническом описании, являются типичными и должны быть подтверждены в письменной форме компанией FIBERWDM до того, как они станут применимыми к какому-либо конкретному заказу или контракту. В соответствии с политикой FIBERWDM по постоянному совершенствованию, технические характеристики могут изменяться без предварительного уведомления.

Публикация информации в данном техническом описании не подразумевает освобождения от патентных или иных охранных прав компании FIBERWDM или других лиц. Более подробную информацию можно получить у любого представителя отдела продаж FIBERWDM.
