ФУНКЦИИ:

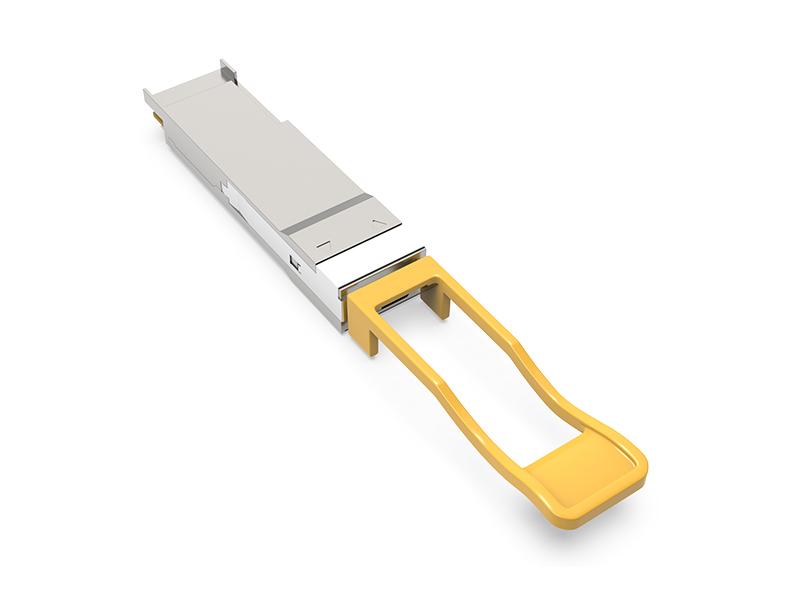

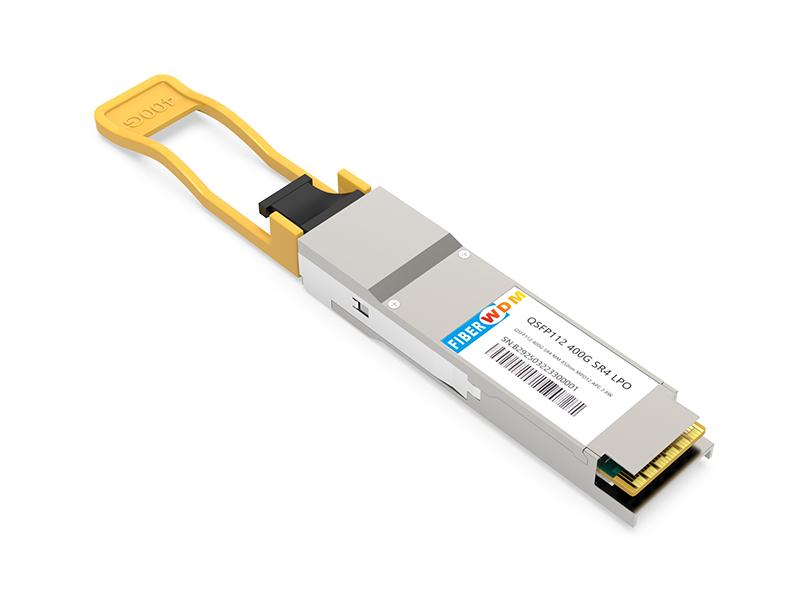

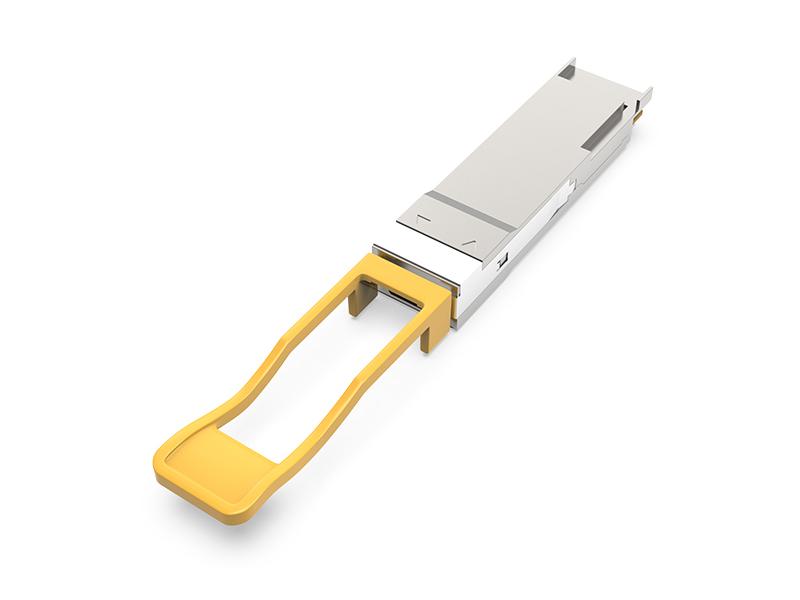

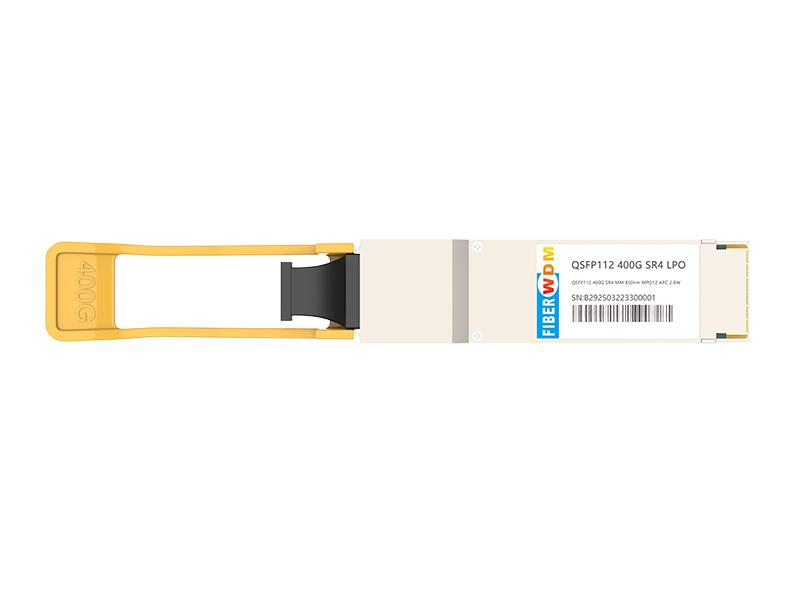

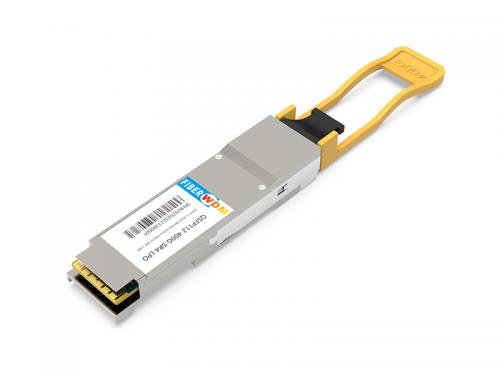

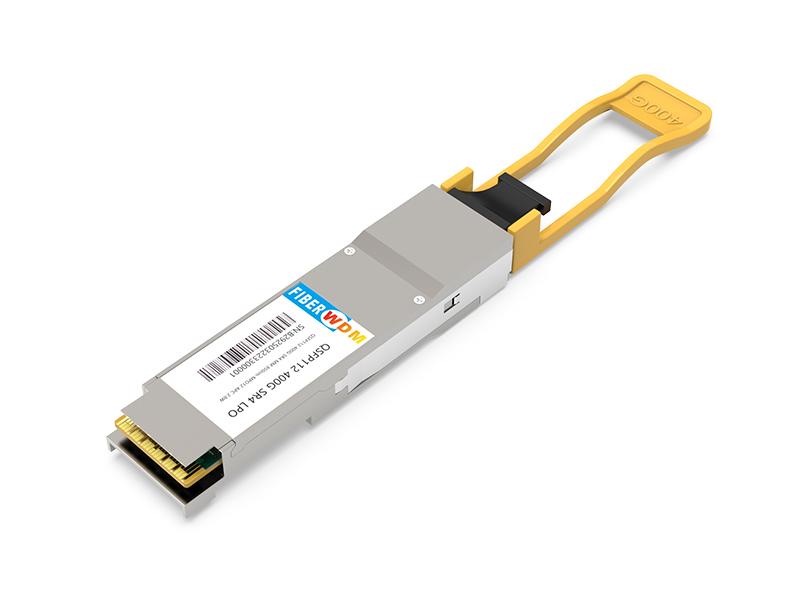

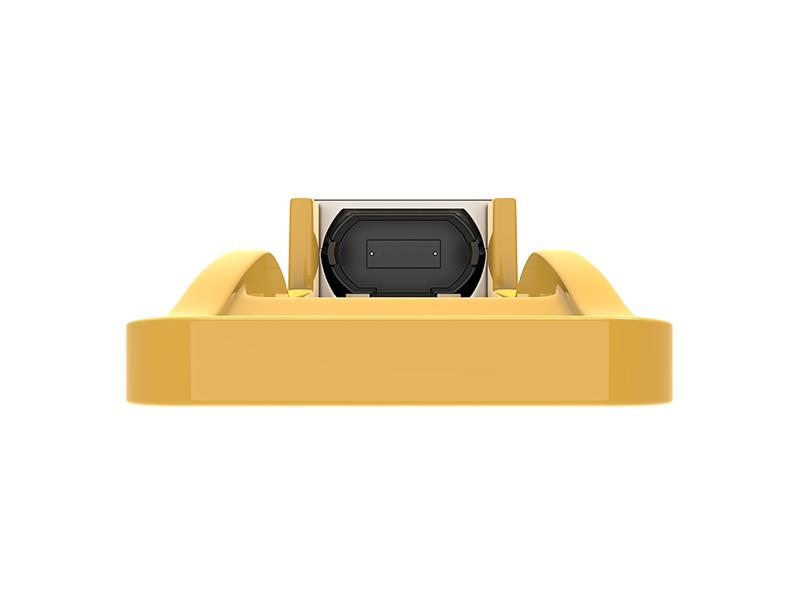

400G QSFP112 SR4 LPO-трансивер
Абсолютные максимальные рейтинги
Параметр |
Символ |
Мин. |
Макс |
Единица |
Температура хранения |
ТС |
-40 |
85 |
ºС |
Напряжение источника питания |
ВКЦ |
-0,4 |
3.6 | В |
Относительная влажность (без конденсации) |
РХ |
5 |
85 |
% |
Рекомендуемые условия эксплуатации
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
Примечания |
Температура рабочего корпуса |
ТОПР |
0 |
70 | ℃ | ||
Напряжение источника питания |
ВКЦ |
3.135 |
3.3 |
3.465 |
В | |
Максимальная рассеиваемая мощность (400G) |
ПД |
2.8 | В | |||
Скорость передачи сигналов на полосу |
СРЛ |
53.125 |
ГБд |
ПАМ4 |
Оптические характеристики передатчика
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
Длина волны |
λС |
844 | 850 |
863 |
нм |
Среднеквадратичная спектральная ширина |
∆λrms |
0,6 |
нм |
||
Средняя мощность запуска, каждая полоса |
АОПЛ |
-1.0 |
3.0 |
дБм |
|
Средняя мощность запуска выключенного передатчика, каждая полоса |
ТОФФ |
-30 |
дБм |
||
Коэффициент вымирания, каждая полоса |
ЕР |
3 |
дБ |
||
Допустимые оптические возвратные потери |
ЛОР |
14 |
дБ |
||
Коэффициент отражения передатчика |
ТР |
-26 |
дБ |
Оптические характеристики приемника
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
Длина волны |
λС |
842 |
850 | 863 |
нм |
Порог повреждения, средняя оптическая мощность, каждая полоса |
АОПД |
5 |
дБм |
||
Средняя мощность приема, каждая полоса |
АОПР |
-6.3 |
4.0 |
дБм |
|
Мощность приема (OMAouter), каждая полоса |
ОМАР |
3.5 |
дБм |
||
Коэффициент отражения приемника |
РР |
-20 |
дБ |

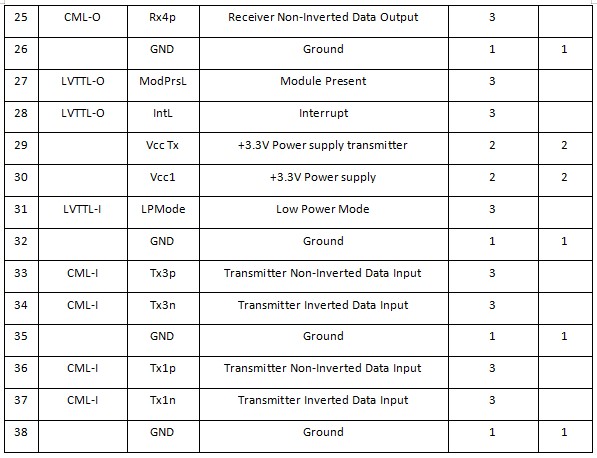

Определения контактов

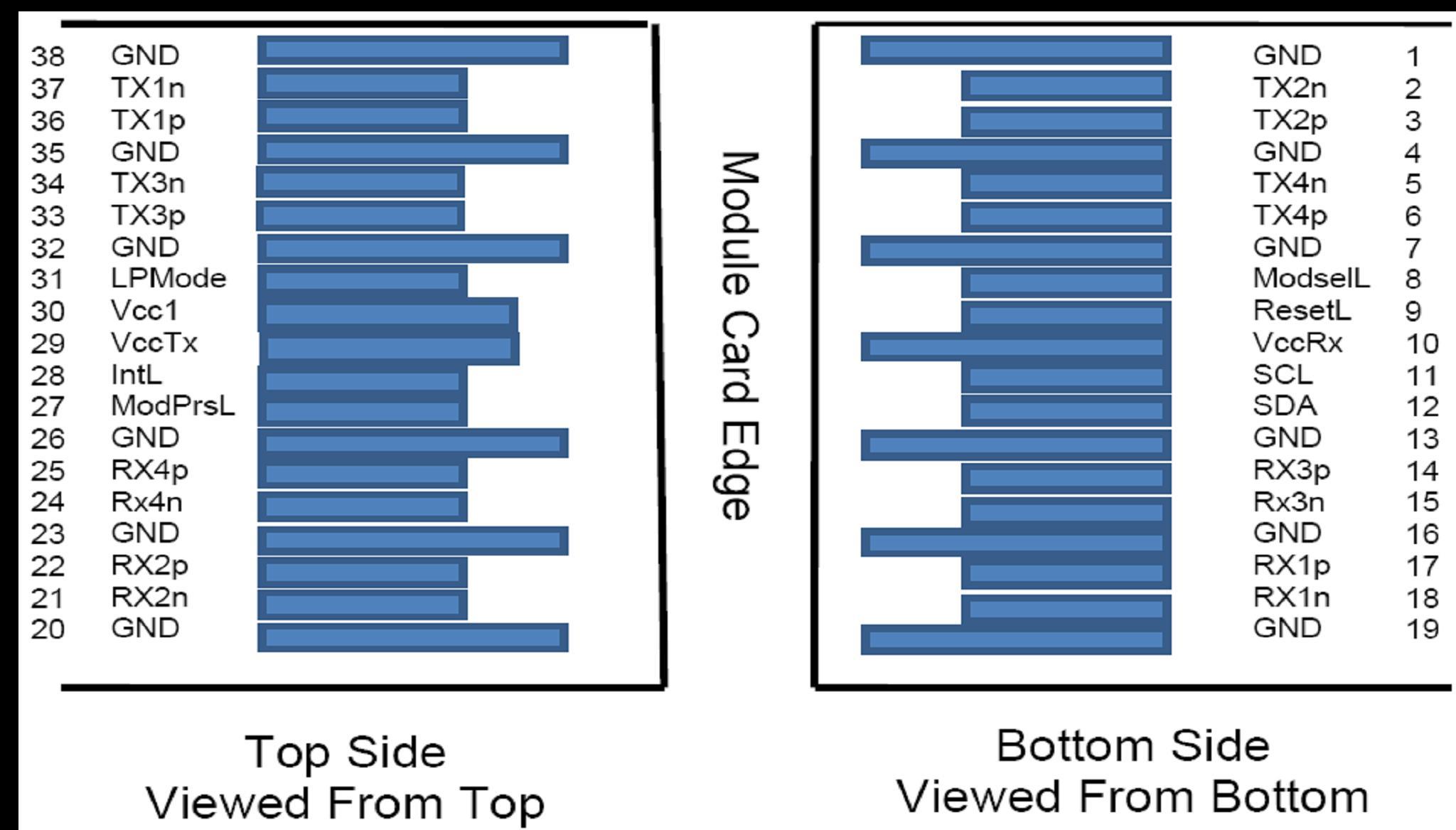

Рисунок 1 – Схема расположения контактных площадок модуля
Примечания:
1. GND — это символ общего для модуля QSFP56 сигнала и питания. Все выводы модуля QSFP56 являются общими, и все напряжения модуля относятся к этому потенциалу, если не указано иное. Подключайте их непосредственно к общей шине заземления основной платы.
2. Vcc Rx, Vcc1 и Vcc Tx являются источниками питания приёмника и передатчика и должны подаваться одновременно. Рекомендуемая фильтрация питания материнской платы показана на рисунках ниже. Vcc Rx, Vcc1 и Vcc Tx могут быть соединены внутри модуля QSFP56 в любой комбинации. Максимальный ток каждого контакта разъёма составляет 500 мА.

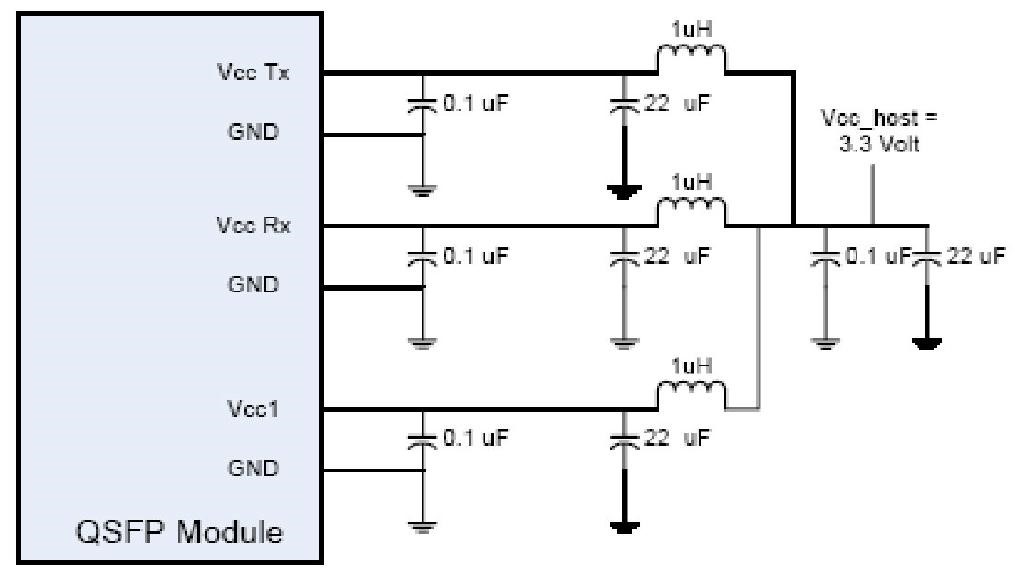

Рисунок 2. Рекомендуемый фильтр питания
Оптический интерфейс и механические размеры

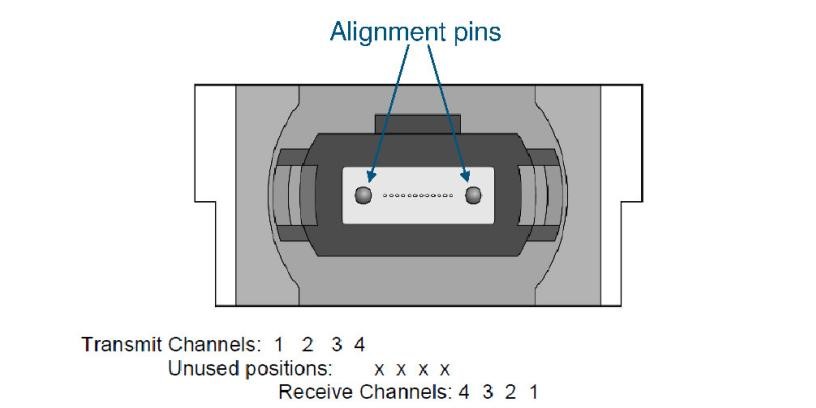

Рисунок 3 – Ориентация оптического разъема и канала для разъема MPO

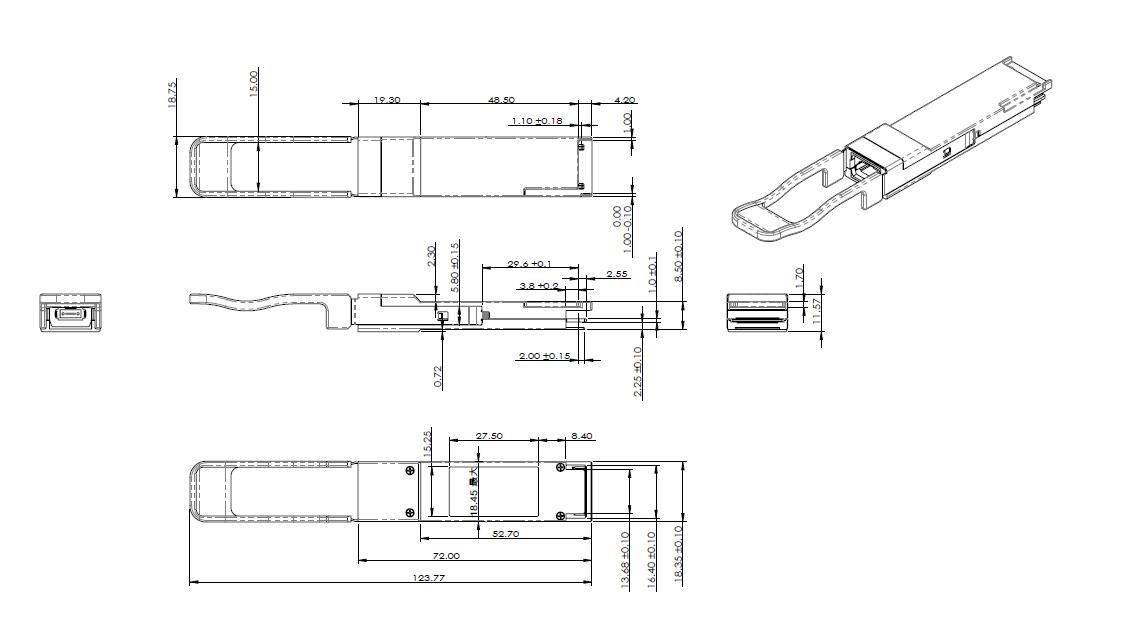

Рисунок 4 – Механические размеры.
Информация о заказе
Номер детали |
Описание |
QS112-400G-LPO-SR4 |
400 Гбит/с, QSFP112, MPO-12APC, 850 нм MMF, SR4, LPO |
