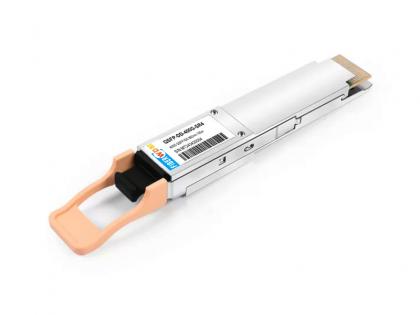

400G QSFP-DD EDR4 SM MPO12 Оптический приемопередатчик 2 км

Функции

Соответствие спецификации IEEE 802.3bs
Соответствие QSFP-DD MSA
Оптический интерфейс PAM4 4x106,25 Гбит/с
Электрический интерфейс PAM4 8x53,125 Гбит/с
Интерфейс I2C со встроенным DDM
Дальность передачи до 2 км по одномодовому оптоволокну (SMF) с FEC
напряжение верхнего слоя: 3,3 В
Максимальная потребляемая мощность: 12 Вт
Разъем МТР/МПО-12
Температура рабочего корпуса: от 0 до 70 °C
Соответствует RoHS

Приложения

400G Ethernet
Корпоративная сеть центра обработки данных

Узнать сейчас Скачать

Категории

Горячие продукты

Информация о продукте

RQDD-400G-EDR4

Трансивер QSFP-DD EDR4 400 Гбит/с EML MPO 2 км

400G КСФП-ДД ЭДР4

Общее описание

RQD-400G-EDR4 — это четырехканальный оптический трансивер малого форм-фактора с двойной плотностью (QSFP-DD) со скоростью 400 Гбит/с, предназначенный для приложений оптической связи на расстоянии 2 км.

Функциональное описание

Модуль включает в себя 4 параллельных канала с центральной длиной волны 1310 нм и скоростью 100 Гбит/с на канал. Тракт передатчика включает четырехканальный драйвер электроабсорбционно-модулированного лазера (EML) вместе с 4 параллельными EML. На тракте приемника 4 фотодиода (PD) соединены с четырехканальным усилителем сопротивления передачи (TIA) для преобразования параллельного оптического входа со скоростью 400 Гбит/с в 4 канала параллельных электрических сигналов PAM4 со скоростью 100 Гбит/с. Процессор цифровых сигналов (DSP) используется для преобразования 8 каналов сигналов PAM4 со скоростью 25 ГБ/од в 4 канала сигналов PAM4 со скоростью 50 ГБ/од, а также в этот DSP интегрирован 8-канальный блок обратной связи и прямого корректора ошибок (FEC). Электрический интерфейсный модуль соответствует стандартам IEEE 802.3bs и QSFP-DD MSA в направлениях передачи и приема, а оптический интерфейс соответствует стандарту QSFP-DD MSA с разъемом MTP/MPO-12.

Для питания этого продукта требуется один источник питания +3,3 В. Согласно спецификациям MSA, модуль предлагает 7 низкоскоростных контактов аппаратного управления: SCL, SDA, ModSelL, ResetL, LPMode/TxDis, ModPrsL и IntL/RxLOSL. SCL и SDA представляют собой 2-проводной последовательный интерфейс между хостом и модулем, использующий протокол I2C. SCL определяется как тактовый сигнал последовательного интерфейса, а SDA — как сигнал данных последовательного интерфейса. Оба сигнала имеют открытый сток и требуют подтягивающих резисторов до +3,3 В на стороне хоста. Номинал подтягивающего резистора должен составлять от 4,7 до 10 кОм.

ModSelL — это входной контакт. Когда хост удерживает низкий уровень, этот продукт реагирует на команды 2-проводной последовательной связи. ResetL — это сигнал, который позволяет хосту сбросить модуль. Низкий уровень сигнала ResetL в течение продолжительности, превышающей минимальную длину импульса, инициирует полный сброс модуля, возвращая все настройки Sule всех пользовательских модулей в состояние по умолчанию . LPMode/TxDis — это входной сигнал от хоста, работающего с активной высокой логикой. Если на этом выводе высокий уровень, модуль переходит в состояние пониженного энергопотребления. ModPrsL используется для указания того, подключен ли модуль к разъему. ModPrsL устанавливается на низкий уровень при вставке и отпускается на высокий уровень, когда он физически отсутствует в разъеме хоста. Вывод IntL/RxLOSL используется в качестве прерывания. Когда «Низкий», это указывает на возможную неисправность модуля, например, на сигнал тревоги и предупреждение.

Абсолютные максимальные значения

Следует отметить, что работа с превышением любых отдельных абсолютных максимальных номиналов может привести к необратимому повреждению этого модуля.

Параметр	Символ	Мин	Макс	Единица	Примечание
Температура хранения	ТС	-40	85	°С
Температура рабочего корпуса	ВЕРШИНА	0	70	°С
Напряжение источника питания	ВКК	-0,5	3.6	В
Относительная влажность (без конденсации)	относительной влажности	0	85	%

Рекомендуемые условия эксплуатации

Параметр	Символ	Мин	Типичный	Макс	Единица	Примечание
Температура рабочего корпуса	ВЕРШИНА	0		70	°С
Напряжение источника питания	ВКК	3.135	3.3	3.465	В
Потребляемая мощность				1 2	Вт
Ток питания	ICC			3,64	А
Коэффициент ошибок до FECB				2,4х10-4
Коэффициент пост-FECBitError				1х10-12		1
Расстояние связи	Д			2	км	2

Примечания:

1. FEC предоставляется хост-системой.

2. В хост-системе требуется FEC для поддержки максимального расстояния.

Цифровые диагностические функции

Следующие характеристики цифровой диагностики определены для нормальных условий эксплуатации, если не указано иное.

Параметр

Символ

Мин

Макс

Единица

Примечание

Монитор температуры

Абсолютная ошибка

ДМИ_Темп

-3

°С

Крышка полная рабочая

диапазон температур

Монитор напряжения питания

Абсолютная ошибка

ДМИ _VCC

-0,1

0,1

Крышка полная рабочая

диапазон температур _

Монитор мощности принимаемого канала

Абсолютная ошибка teError

DMI_RX_Ch

-3

дБ

Ток смещения канала

Монитор

DMI_Ibias_Ch

-10%

10%

Монитор мощности передачи канала

Абсолютная ошибка

DMI_TX_Ch

-3

дБ

Краевой разъем и описание распиновки

Электрическая распиновка модуля QSFP-DD показана на рисунке 1 ниже.

400G КСФП-ДД ЭДР4

Разъем, соответствующий стандарту MSA.

Механические размеры

400G КСФП-ДД ЭДР4

Механический контур

Информация для заказа

Номер части	Описание продукта
RQDD-400G-EDR4	400G QSFP-DD EDR 4 2 км EML MPO
