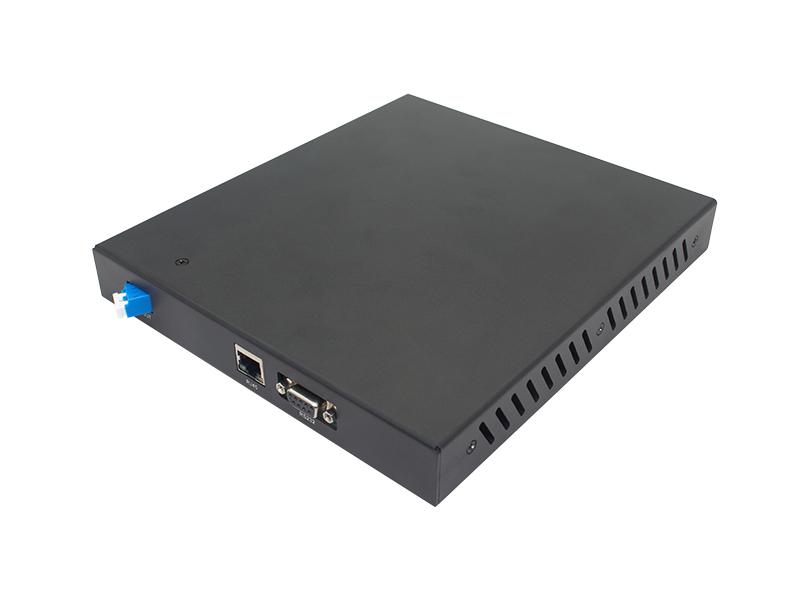

Интегрированный модуль усилителя волокна DWDM EDFA 48/96 каналов

Интегрированный модуль усилителя волокна DWDM EDFA 48/96 каналов

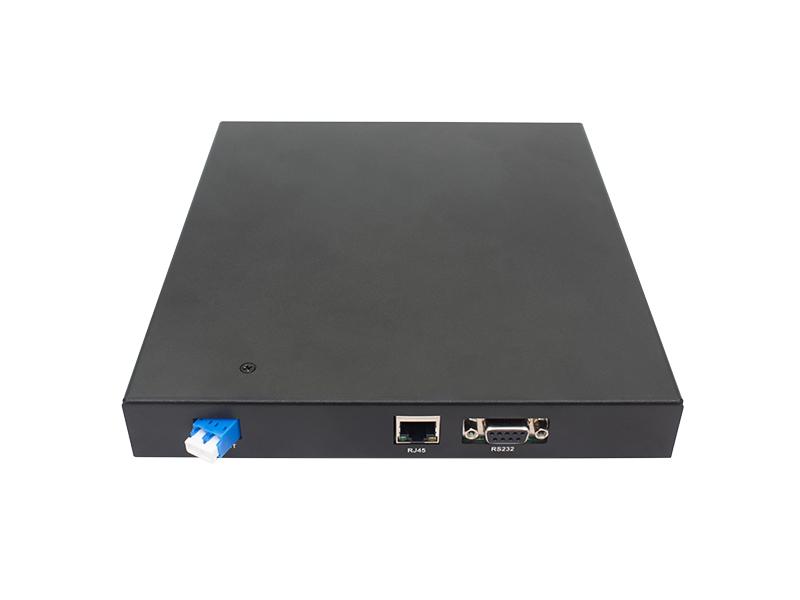

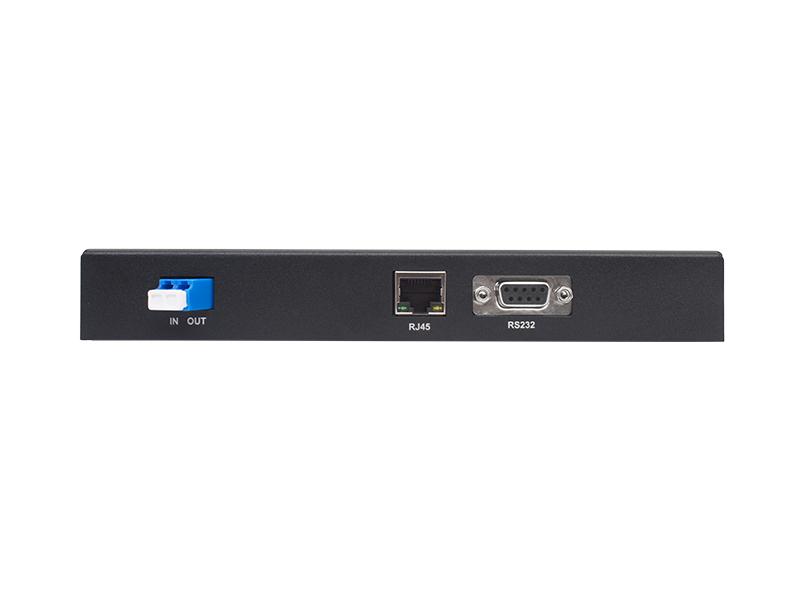

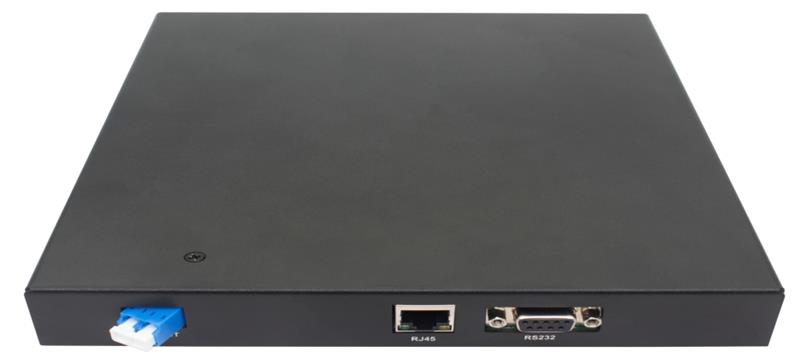

Рис.1 Передняя часть EDFA

Описание передней панели:

• ВХОД: оптический входной порт EDFA
• OUT：Выходной оптический порт EDFA
• RJ45: интерфейс Ethernet RJ45
• RS232: интерфейс последовательного порта

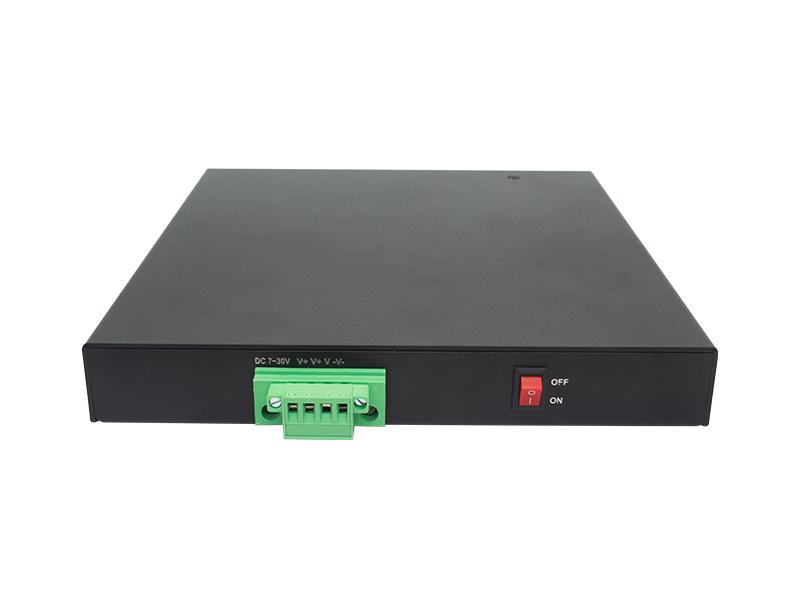

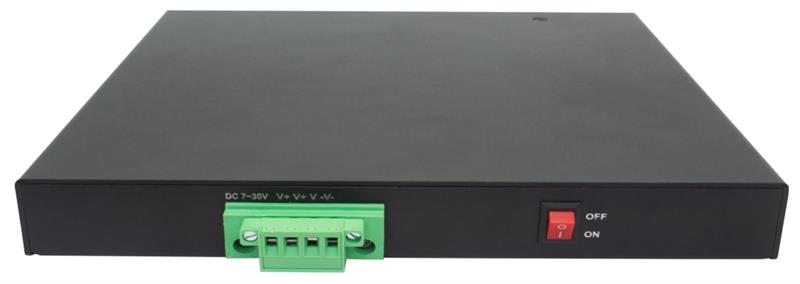

Рис.2 EDFA Назад

Описание задней панели:

• DC 7~30 В: Интерфейс питания постоянного тока (выберите V+ или V- среди двух)
• ВЫКЛ ВКЛ：Кнопка переключения

Функции

• Низкий коэффициент шума: типично 5,0 дБ
• Высокая неравномерность: типично 1 дБ
• Охват всего C-диапазона: 40/80 каналов или 48/96 каналов
• Резервный модуль питания с возможностью горячей замены: 7–30 В постоянного тока, можно подключить Mix
• Значение оптической мощности и установка рабочего режима: режим AGC или APC.
• Идеальный сетевой интерфейс: стандартный промышленный интерфейс RJ45 и RS232.
• Предоставление программного обеспечения верхнего уровня, запросов и настроек оборудования оптического усилителя, использование сети Ethernet или доступа к последовательному порту.

Технические характеристики продукта

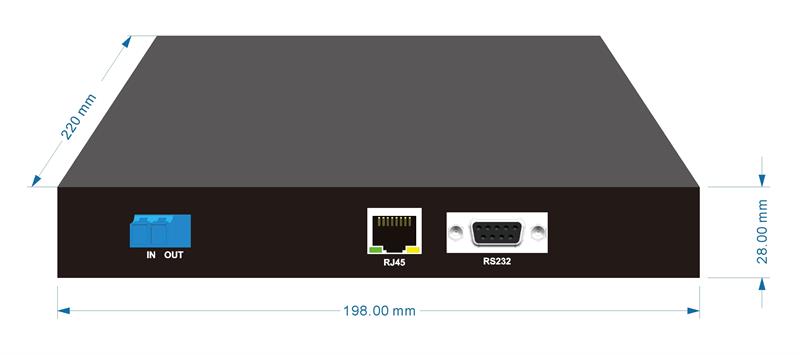

Размеры

Информация о заказе

Инструкции по подключению сетевого администратора

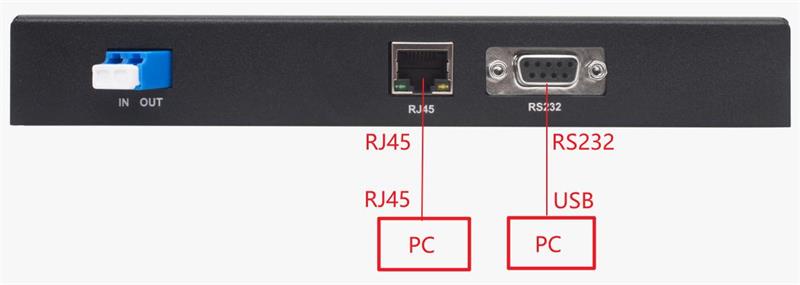

Физически его можно подключить двумя способами: через Ethernet или последовательный порт RS232.

• l Ethernet-подключение: устройство и персональный компьютер должны быть подключены сетевым кабелем. Введите заводской IP-адрес по умолчанию. "192.168.1.10" в адресной строке браузера. Шаги следующие:

Дважды щелкните, чтобы открыть специальное программное обеспечение EDFA. (USB-накопитель был предоставлен).

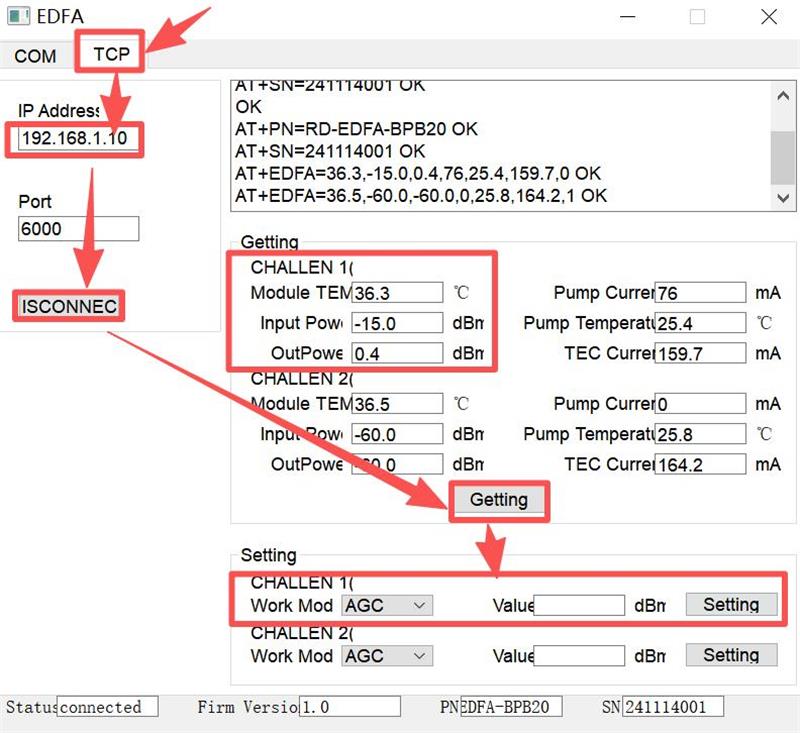

1) Нажмите TCP → Введите IP-адрес → ISCONNEC → Получение → Вы можете получить оптическую мощность канала 1. (На рисунке выше показано усилительное оборудование для канала 1).

Примечание: порт 6000 является портом по умолчанию и не используется.

2) Если необходимо внести какие-либо изменения, выберите AGC или APC в текстовом режиме, введите предустановленные параметры в поле «Значение», а затем нажмите «Настройка» для подтверждения.

а. Фиксированное усиление АРУ, например, коэффициент усиления 15 и максимальный выходной сигнал 20. Диапазон регулировки АРУ составляет 15 ± 3 дБ, что находится в диапазоне от 12 до 18 дБ. В поле «Значение» введите значение усиления 15.

б. Фиксированный выходной уровень APC составляет от 5 до 20 дБм. Диапазон регулировки APC составляет от 5 до 20 дБм. Выходная мощность (15 разрядов) отображается в позиции «Значение».

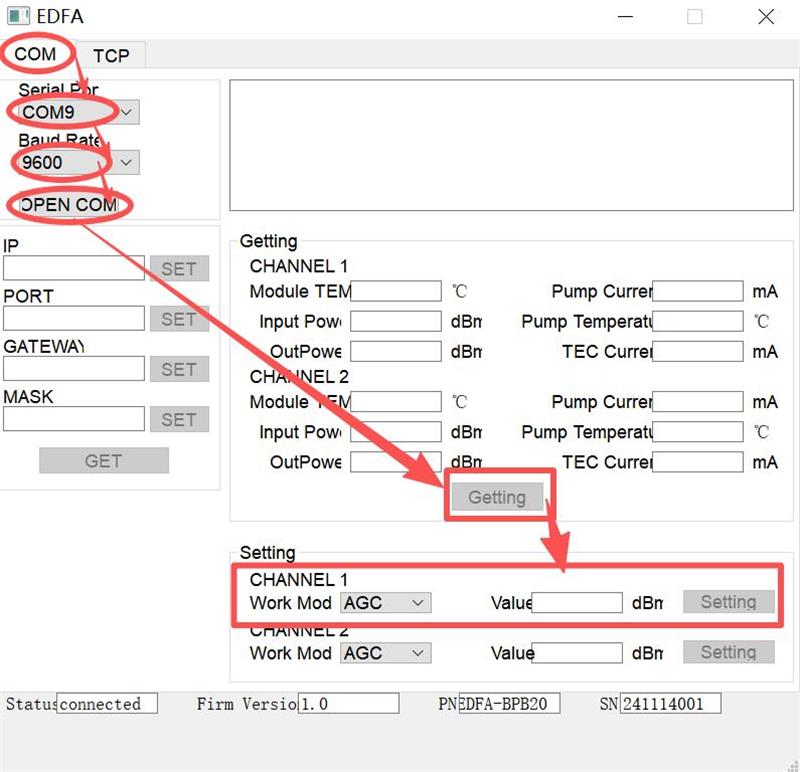

• Подключение через последовательный порт RS232: подключите устройство к персональному компьютеру через последовательный порт. Выполните следующие действия:

1) Дважды щелкните, чтобы открыть специальное программное обеспечение для EDFA.

1) Нажмите COM → Выберите номер порта → Скорость передачи данных 9600 → ОТКРЫТЬ COM → «Получение» может получить оптическую мощность канала 1. (На рисунке выше показано устройство усиления 1-го канала).

2) Если необходимо внести какие-либо изменения, выберите AGC или APC в текстовом режиме, введите предустановленные параметры в поле «Значение», а затем нажмите «Настройка» для подтверждения.

Функция та же, что и у TCP. Вы можете выбрать способ подключения к сетевому управлению в соответствии с вашими потребностями.

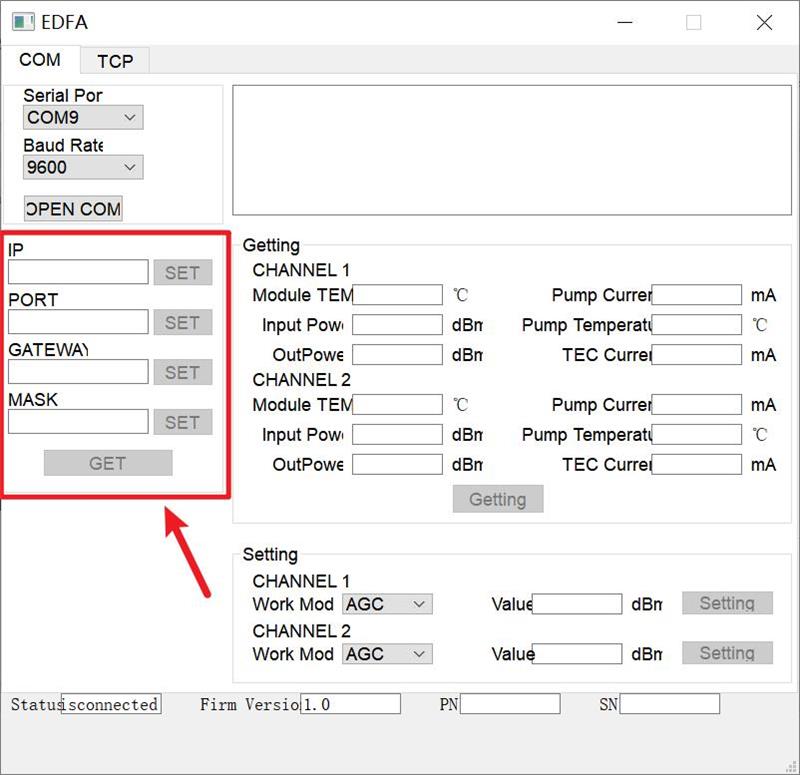

3) При подключении через RJ232 можно изменить IP-адрес, номер порта, шлюз и маску подсети устройства. После этого при доступе по TCP необходимо использовать соответствующие IP-адрес и номер порта.
