Функция

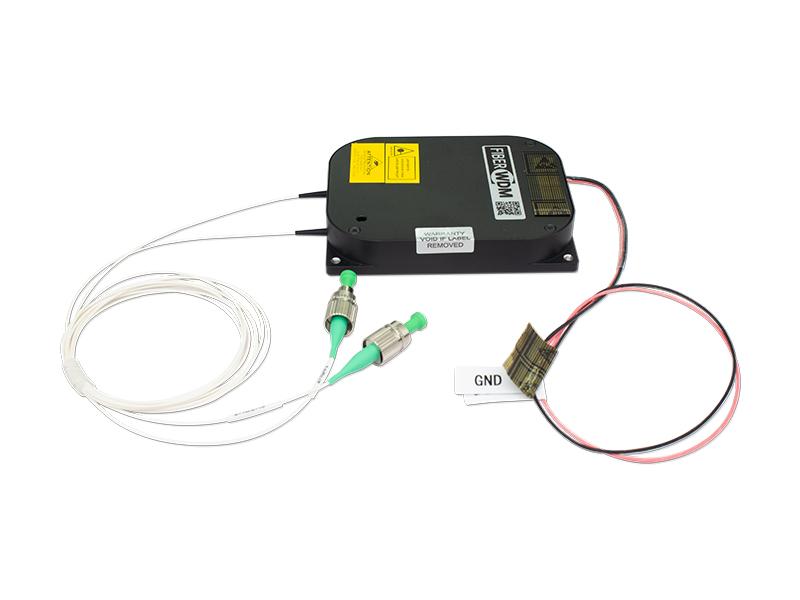

Мощный усилитель волокна EDFA 23dbm
RD-EDFA-M3-C1-N-23DBM-09SM-1M-FC/APC
Оптические спецификации
|
Параметр |
Мин |
typ. |
Макс |
Блок |
|
Рабочая длина волны |
1527 |
1550,12 |
1565 |
нм |
|
Входная оптическая мощность |
-15 | -5 | 5 |
DBM |
|
Выходная оптическая мощность |
13 | 23 |
23 |
дБМ |
|
noise фигура@pin = -5dbmï¼ pout = 23dbm |
- | - | 5,5 |
дБ |
|
Поляризационная корреляция усиление |
- | - |
0,5 |
дБ |
|
Дисперсия режима поляризации |
- | - |
0,5 |
PS |
|
Потеря возврата ввода |
45 | - | - |
дБ |
|
Потеря возврата выхода |
45 | - | - |
дБ |
|
Режим работы |
apc、 acc |
|||
Рабочая окружающая среда
| Параметр | Мин | typ. | Макс | Блок |
|
Рабочая температура |
-10 |
+25 |
+60 |
|
|
Температура хранения |
-40 | - | +80 | <443 |
|
Относительная влажность |
0 | - | 90 |
% |
Электрические спецификации
| Параметр | мин | typ. | Макс <883 | Блок |
|
Питание |
+4,75 |
+5 |
+5,25 |
V |
|
Потребляемая мощность |
- |
8 |
W |
Разъем типа
Коммуникация: 26-контактный шаг 26-контактный шаг RS232. Присвоение вывода, как показано ниже.
|
Pin |
Обозначение |
Символ |
Уровень |
Описание |
| 1 |
VCC_3.3V |
p |
- |
3,3 В питания |
| 2 |
VCC_3.3V |
p |
- |
3,3 В питания |
| 3 |
GND |
p |
- |
Мощный заземление |
| 4 |
GND |
p |
- |
Мощный заземление |
| 5 |
NC |
f |
- |
Не подключен |
| 6 |
NC |
f |
- |
Не подключен |
| 7 |
NC |
f |
- |
не подключен |
| 8 |
NC |
f |
-<00001 |
Не подключен |
| 9 |
output_alarm |
o |
lvttl |
Аварийный сигнал от выходной мощности |
| 10 |
input_alarm |
o |
lvttl |
Аварийный сигнал входной питания |
| 11 |
pumptem_alarm |
o |
lvttl |
Тревога температуры насоса |
| 12 |
pump_currentalarm |
o |
lvttl |
Аварийный сигнал тока насоса |
| 13 |
nc |
f |
- |
не подключен |
| 14 |
moduletem_alarm |
o |
lvttl |
Температура модуля Аварийный сигнал |
| 15 |
NC |
f |
- |
не подключен |
| 16 |
NC |
f |
- |
Не подключен |
| 17 |
NC |
f |
- |
не подключен |
| 18 |
Сброс |
я |
- |
Вход внешнего сброса |
| 19 |
GND |
p |
- |
заземление Power |
| 20 |
GND |
p |
- |
Мощная земля |
| 21 |
rxd |
я |
rs232 |
Ввод последовательных данных |
| 22 |
txd |
o |
rs232 |
Выход последовательных данных |
| 23 |
GND |
p | - |
Мощный заземление |
| 24 |
GND |
p |
- |
Мощный заземление |
| 25 |
VCC_3.3V |
p |
- |
3,3 В питания |
| 26 |
VCC_3.3V |
p |
- |
3,3 В питания |
Примечание1: P: источник питания; Я: вход; O: выход; F: свес.
Примечание2: Сообщение о тревоге доступно, когда все выводы сигналов тревоги низкие.
Примечание3: Вход внешнего сброса активен. Низкий.

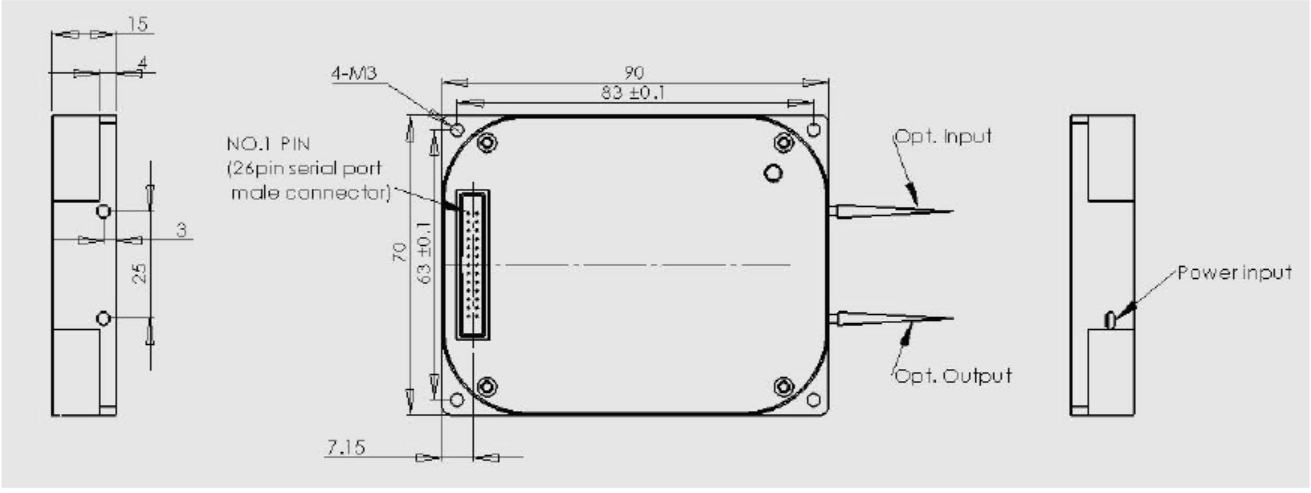

Механическая структура:
Косикал:
|
пункты |
Технические характеристики |
|
цвет волокна |
белый |
|
Тип волокна |
G657A 900 мм трубка |
|
Длина косички |
1000 ± 10 мм |
|
Тип разъема |
FC/APC |
