DCM- Dispersion Compensation Fiber Module .

DCM - оптоволоконный модуль с компенсацией дисперсии

DCM - оптоволоконный модуль с компенсацией дисперсии

Низкая вносимая потеря
Высокая мощность нелинейного допуска
Высокая компактность
ROHS Complian

Узнать сейчас Скачать

Категории

Горячие продукты

Информация о продукте

DCM - оптоволоконный модуль с компенсацией дисперсии

Модуль компенсации дисперсии (DCM) предназначен для фиксации формы оптических сигналов, искаженных хроматической дисперсией. Основным компонентом DCM является DCF (волокно с компенсацией дисперсии) с отрицательным значением хроматической дисперсии в диапазоне длин волн от 1525 до 1565 нм. Модуль предлагает высокий уровень компенсации при сохранении низких плоских вносимых потерь, а также малой задержки. В сочетании с EDFA и OEO FIBERWDM, DCM обеспечивает простое, надежное и экономичное решение для транспортировки на большие расстояния, позволяющее передавать сигналы дальше без регенерации.

Штраф за продукт

Приложения

Применение в междугородной магистральной сети ， или в системе DWDM

Характеристики

Параметр		Ед. изм	Ценить
Параметр		Ед. изм	мим	типичный	Максимум
Значение дисперсии	10 км	пс / нм	-320	-318	-340
	20 км		-336	-330	-346
	40 км		-650	-670	-690
	60 км		-970	-1000	-1030
	80 км		-1300	-1340	-1380
	100 км		-1630	-1680	-1730
	120 км		-1950	-2010	-2070
Центральная длина волны		nm		1550,12
Ширина полосы отражения (0,5 дБ)		nm		0,4
Вносимая потеря	20 км	dB			3.5
	40 км				5.2
	60 км				6,8
	80 км				8.0
	100 км				9,5
	120 км				11,5
PMD		ps			1.0
PDL		dB			0,5
Стабильность длины волны		nm			0,07
Упаковка		Модуль LGX
Упаковка		Стойка 1U

Информация о пакете

DCM LGX boxModule

Модуль DCM LGX

2-slot 1U rack, support plug in 2 DCM module

2-слотовая стойка высотой 1U, опорная вставка в 2 модуля DCM

Запросить информацию

Продукт не.	Описание товара
ДКМ-10КМ	DCM 10KM LC / UPC Plug-in LGX Box
ДКМ-20КМ	DCM 20KM LC / UPC Plug-in LGX Box
ДКМ-30КМ	DCM 30KM LC / UPC Plug-in LGX Box
ДКМ-40КМ	DCM 40KM LC / UPC Plug-in LGX Box
DCM-60KM	DCM 60KM LC / UPC Plug-in LGX Box
ДКМ-80КМ	DCM 80KM LC / UPC Plug-in LGX Box
ДКМ-100КМ	DCM 100KM LC / UPC Plug-in LGX Box
ДКМ-120КМ	DCM 120KM LC / UPC Plug-in LGX Box
1U02-2LGX	19-дюймовая стойка 1U с 2 слотами для подключаемого блока LGX, 440 * 230 * 44 мм

Похожие теги :

Хотите знать об этом продукте?

ОТПРАВИТЬ СООБЩЕНИЕ

оставить сообщение

Если .Вы заинтересованы в наших продуктах и хотите узнать больше деталей, пожалуйста, оставьте сообщение здесь, мы ответим вам, как только мы Can.

Предмет : DCM - оптоволоконный модуль с компенсацией дисперсии
Ваш тел / WhatsApp
Ваш адрес электронной почты *
Напишите свой вопрос :

сопутствующие товары

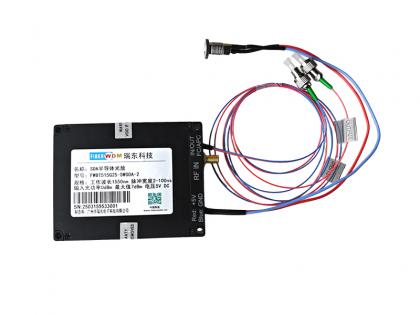

Модуль оптической импульсной модуляции SOA 1550 нм

Модуль импульсной модуляции, разработанный FiberWDM, представляет собой модуль узкой импульсной модуляции, использующий полупроводниковый электрооптический модулятор в качестве основного преобразовательного устройства. Он запускается извне и модулируется через интерфейс SMA для входного модуляционного сигнала. Внутренняя схема управления модуляцией модулирует электрооптический переключатель. Модуль отличается быстрым временем нарастания, высоким коэффициентом затухания импульса, хорошей стабильностью и простотой использования, что делает его идеальной альтернативой традиционным электрооптическим и акустооптическим модуляторам в различных волоконно-оптических сенсорных приложениях.

Одномодовый оптический трансивер LC 40G QSFP+ LR4, 10 км (промышленный)

Функции: 4-полосный CWDM дизайн MUX/DEMUX Охлаждаемый передатчик CWDM DFB Пропускная способность до 11,2 Гбит/с на канал Совокупная пропускная способность > 40 Гбит/с Дуплексный разъем LC Совместимость со стандартами 40G Ethernet IEEE802.3ba и 40GBASE-LR4, а также OTU3 для скорости линии 43 Гбит/с. Соответствует QSFP MSA Передача до 10 км Совместимость со скоростями передачи данных QDR/DDR InfiniBand. Работает одиночный источник питания +3,3 В. Встроенные функции цифровой диагностики. Часть, соответствующая RoHS Приложения: Стойка к стойке Коммутаторы и маршрутизаторы для центров обработки данных Сети метро Коммутаторы и маршрутизаторы Ethernet-каналы 40G BASE-LR4

10-электрический гигабитный промышленный коммутатор FW308GPS-2G с поддержкой POE

10 портов RJ45 10/100/1000 Мбит/с FW308GPS — 2G — это квазипромышленный полногигабитный управляемый POE-коммутатор с 8 гигабитными портами POE, 2 гигабитными портами восходящей линии связи и 4-м промышленным уровнем защиты EMC; Гофрированный высокопрочный алюминиевый корпус, класс IP40, конструкция с низким энергопотреблением, установка сейсмостойкой направляющей, рабочая температура от -40 ℃ до 75 ℃ , может работать в суровых условиях.

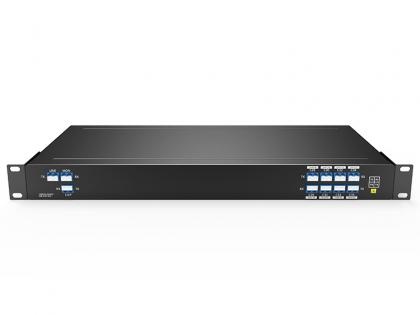

Одноволоконный 8-канальный 16-волновой DWDM-мультиплексор/демультиплексор с портом EXP и фильтром R/B LC/UPC, блоком LGX и стойкой 1U с 4 слотами
