Функции

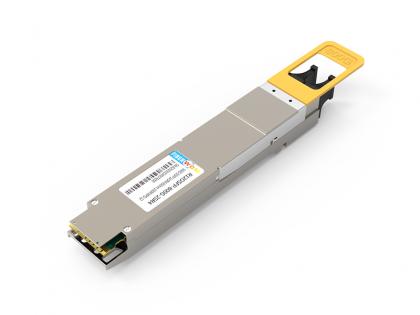

OSFP 800G DR8 SM MPO12 IB-трансивер
Двухпортовый трансивер NVIDIA
800G, 2xNDR, OSFP, 2xMPO12 APC, 1310 нм SMF, до 100 м, ребристый.
Функциональная блок-схема
Общее описание
800G OSFP DR8 — это высокопроизводительные и экономичные трансиверы, предназначенные для использования в каналах 800 Gigabit Ethernet на расстоянии более 500 метров. На стороне передатчика модуль преобразует восемь каналов электрических данных со скоростью 53,125 ГБод (PAM4) в восемь каналов параллельных оптических сигналов со скоростью передачи данных 53,125 ГБод (PAM4). На стороне приемника модуль преобразует восемь каналов параллельных оптических сигналов со скоростью передачи данных 53,125 ГБод (PAM4) в восемь каналов электрических выходных данных со скоростью 53,125 ГБод (PAM4).
Продукт разработан в соответствии с OSFP MSA. Он разработан для работы в самых суровых внешних условиях эксплуатации, включая температуру, влажность и электромагнитные помехи.
Абсолютные максимальные параметры и рекомендуемые условия эксплуатации
Абсолютные максимальные значения
Параметр |
Символ |
Мин |
Типичный |
Макс |
Единица |
Температура хранения |
Ц |
-40 |
|
85 |
°С |
Относительная влажность (без конденсации) |
относительной влажности |
15 |
|
85 |
% |
Напряжение питания |
Вкк |
-0,5 |
|
3.6 |
В |
Оптическая входная мощность, на полосу |
ПРИКОЛОТЬ |
|
|
5.0 |
дБм |
Рекомендуемые условия эксплуатации
Параметр |
Символ |
Мин |
|
Макс |
Единица |
Температура рабочего корпуса |
ТК |
0 |
|
70 |
°С |
Скорость сигнала, каждая полоса |
|
|
53.125 |
|
ГБд |
Точность скорости передачи данных |
|
-100 |
|
100 |
ppm |
Напряжение источника питания |
ВКК |
3.135 |
3.3 |
3.465 |
В |
Коэффициент битовых ошибок до FEC |
|
|
|
2.4Е-4 |
|
Расстояние передачи |
|
|
|
500 |
м |
Оптические характеристики
Оптический передатчик
Оптические характеристики передатчика
Параметр |
Символ |
Мин |
Типичный |
Макс |
Единица |
Скорость сигнала, каждая полоса |
СР |
53,125+/-100 частей на миллион |
ГБд |
||
Формат модуляции |
|
ПАМ4 |
|
||
Длина волны полосы |
λ |
1304,5 |
1311,0 |
1317,5 |
нм |
Коэффициент подавления боковой моды |
СМСР |
30 |
|
|
дБ |
Средняя пусковая мощность, каждая полоса |
АОПТХ |
-2,9 |
|
4.0 |
дБм |
Внешняя оптическая модуляция Амплитуда (OMAouter), каждая полоса b |
ОМАТС |
-0,8 |
|
|
дБм |
Мощность запуска в OMAouter минус TDECQ, на каждой полосе |
|
-2,2 |
|
|
дБм |
Передатчик и закрытие дисперсионного глаза для PAM4, каждая полоса |
ТДЕКК |
|
|
3.4 |
дБ |
Средняя пусковая мощность выключенного передатчика, каждая полоса |
АОПОФФ |
|
|
-15 |
дБм |
Коэффициент вымирания, каждая полоса |
скорая помощь |
3,5 |
|
|
дБ |
РИН21.4ОМА |
|
|
|
–136 |
дБ/Гц |
Допуск оптических обратных потерь |
РЛТол |
|
|
21,4 |
дБ |
Коэффициент отражения передатчика c |
Отражение_ Техас |
|
|
-26 |
дБ |
Примечание:
а. Средняя мощность запуска по каждой полосе (мин) является информативным и не является основным показателем силы сигнала. Передатчик с пусковой мощностью ниже этого значения не может соответствовать требованиям; однако значение выше этого не гарантирует соответствия.
б. Даже если TDECQ < 1,4 дБ, OMAouter (мин) должно превышать эти значения.
в. Коэффициент отражения передатчика определяется, глядя на передатчик.
3.2 Оптический приемник
Оптические характеристики приемника
Параметр |
Символ |
Мин |
Типичный |
Макс |
Единица |
|
Скорость сигнала, каждая полоса |
СР |
53,125+/-100 частей на миллион |
ГБд |
|||
Формат модуляции |
|
ПАМ4 |
- |
|||
Длины волн полос |
λ |
1304,5 |
1311,0 |
1317,5 |
нм |
|
Порог повреждения, каждая полоса a |
ДТдд |
5 |
|
|
дБм |
|
Средняя принимаемая мощность, каждая полоса b |
AOPRX |
-5,9 |
|
4 |
дБм |
|
Коэффициент отражения приемника |
Отражение_ прием |
|
|
-26 |
дБ |
|
Чувствительность приемника (OMAouter), каждая полоса c |
RxSens |
|
|
-4,4 |
дБм |
|
Напряженная чувствительность приемника (OMAouter), каждая полоса d |
СРС |
|
|
-1,9 |
дБм |
|
Условия испытания чувствительности приемника под нагрузкой: e |
||||||
Напряженное закрытие глаз для PAM4 (SECQ), тестируемая полоса |
|
|
3.4 |
|
дБ |
|
OMAвне каждой линии агрессора |
|
|
4.2 |
|
дБм |
|
Приём ЛОС |
ЛОС Утверждение |
ЛОСА |
-15 |
|
-7,9 |
дБм |
Отменить утверждение LOS |
ЛОСД |
|
|
-7,4 |
дБм |
|
ЛОС Гистерезис |
лош |
0,5 |
|
5 |
дБ |
Примечания:
а. Приемник должен быть способен выдерживать без повреждений постоянное воздействие входного оптического сигнала, имеющего этот средний уровень мощности. Приемник не обязательно должен правильно работать при такой входной мощности.
б. Средняя мощность приема по каждой полосе (мин) является информативным и не является основным показателем силы сигнала. Полученная мощность ниже этого значения не может быть соответствующей требованиям; однако значение выше этого не гарантирует соответствия.
в. Чувствительность приемника (OMAouter), каждая полоса (макс.) информативна и определяется для передатчика с SECQ 0,9 дБ.
д. Измерено с помощью сигнала проверки соответствия на TP3 для BER = 2,4E-4.
е. Эти условия испытаний предназначены для измерения чувствительности приемника под нагрузкой. Они не являются характеристиками приемника.
Точность цифрового диагностического монитора
Следующие характеристики определены в рекомендуемых условиях эксплуатации.
Параметр |
Точность |
Единица |
Внутренне измеренная температура трансивера |
+/-3 |
℃ |
Внутреннее измерение напряжения питания трансивера |
+/-3 |
% |
Измеренный ток смещения передачи |
+/-10 |
% |
Измеренная выходная мощность передачи |
+/-3 |
дБ |
Измеренная полученная средняя оптическая мощность Rx |
+/-3 |
дБ |
Назначение и описание контактов
Распиновка модуля OSFP и список контактов разъема следующие:
Механические размеры
Размеры упаковки в мм указаны в OSFP MSA .
Размеры упаковки
Информация для заказа
номер части |
Температура Диапазон |
Расстояние |
Медиа-коннектор |
Тип волокна |
Э/О |
О/Э |
Р12ОСФП-800Г-ДР8 |
от 0 до 70 ℃ |
500 м |
Двойной МПО-12 |
СМФ |
Сиф ПИК |
Сиф ПД |
Р16ОСФП-800Г-ДР8 |
от 0 до 70 ℃ |
500 м |
МПО-16 |
СМФ |
Сиф ПИК |
Сиф ПД |
