1550nm SOA Optical Pulse Modulation Module .
Модуль оптической импульсной модуляции SOA 1550 нм Модуль оптической импульсной модуляции SOA 1550 нм

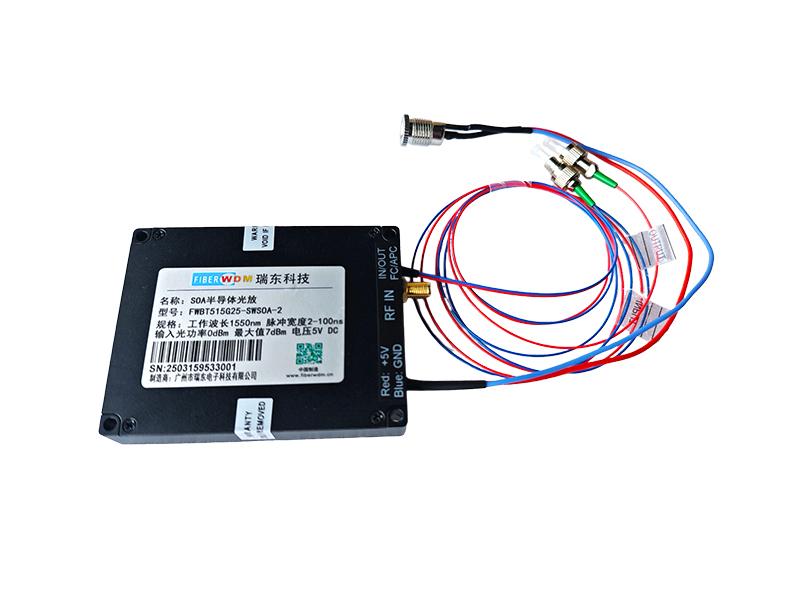

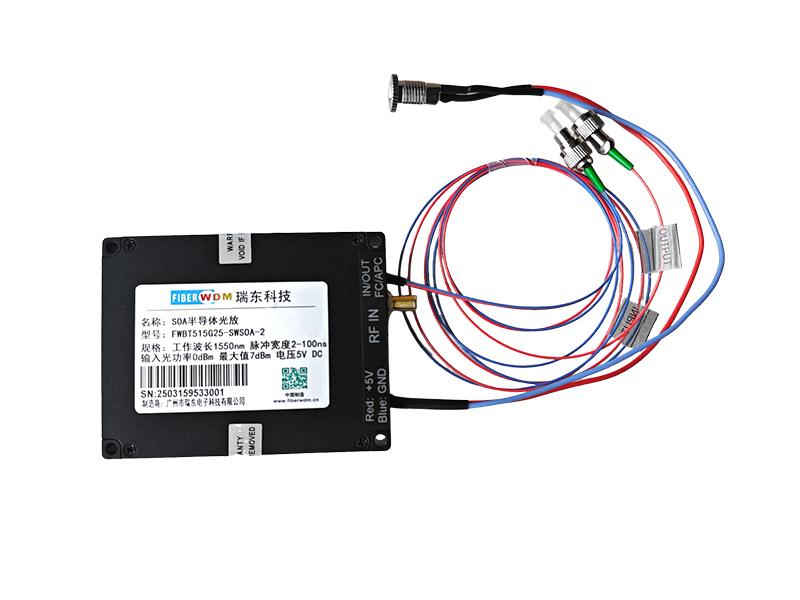

Модуль оптической импульсной модуляции SOA 1550 нм

Модуль импульсной модуляции, разработанный FiberWDM, представляет собой модуль узкой импульсной модуляции, использующий полупроводниковый электрооптический модулятор в качестве основного преобразовательного устройства. Он запускается извне и модулируется через интерфейс SMA для входного модуляционного сигнала. Внутренняя схема управления модуляцией модулирует электрооптический переключатель. Модуль отличается быстрым временем нарастания, высоким коэффициентом затухания импульса, хорошей стабильностью и простотой использования, что делает его идеальной альтернативой традиционным электрооптическим и акустооптическим модуляторам в различных волоконно-оптических сенсорных приложениях.

Запросить сейчас Скачать
Категории
  • Подробная информация о продукте

Модуль оптической импульсной модуляции SOA 1550 нм, ширина импульса: 2～100 нс, входная мощность: -30~5 дБм, выходная мощность: -5~10 дБм, 5 В, FC/APC, 0,9 ММ 0,5 М, размер модуля: 90x38,5x15 мм

FWBT515G25-SWSOA-2

Характеристики продукта

ты Длительность импульса и частота повторения регулируются

ты Компактная структура

ты Высокий коэффициент вымирания

Приложения

ты Волоконно-оптическая связь

ты Волоконно-оптическое зондирование.

ты ЛиДАР

Технические характеристики продукта

Параметр

Единица

Минимум

тип

Макс

Рабочая длина волны

нм

 -

1550

 -

Входная оптическая мощность

дБм

-30

 0 5

Выходная оптическая мощность

дБм

-5

 - 10

Ширина импульса

нс

 2 - 100

Входной импульсный ток @1

мА

 0 - 350

Частота модуляции

КГц

 0.1 - 1000

Выходная пиковая мощность

мВт

 - 10 30

Время подъема/падения

нс

 - 3 6

Коэффициент затухания модуляции (высокий/низкий уровень)

дБ

 60 - -

Коэффициент затухания оптического затвора

дБ

 - 55 -

Диапазон рабочих температур

°С

-5

 - 55

Диапазон температур хранения

°С

-40

 - 85

Тип волокна

 -

СМ или ПМ

 - -

Напряжение питания

ВДЦ

 5

Входной модуляционный сигнал

 -

Импульсный сигнал TTL

Размеры

мм

90x38.5x15

Протокол связи

 -

RS485

Режим работы

 -

Внешний триггер

Примечание 1:Максимальный входной импульсный ток не должен превышать 350 мА, в противном случае устройство может выйти из строя.

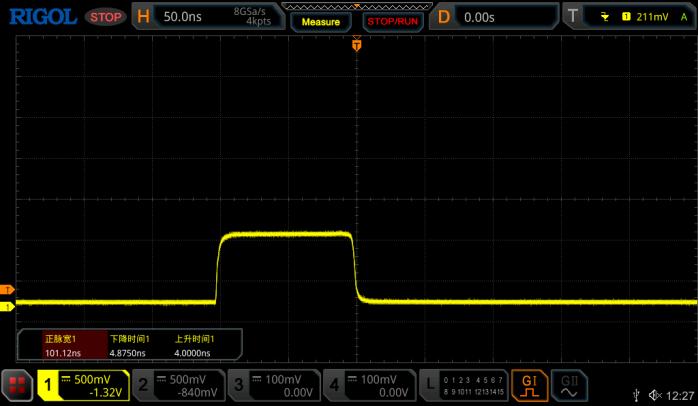

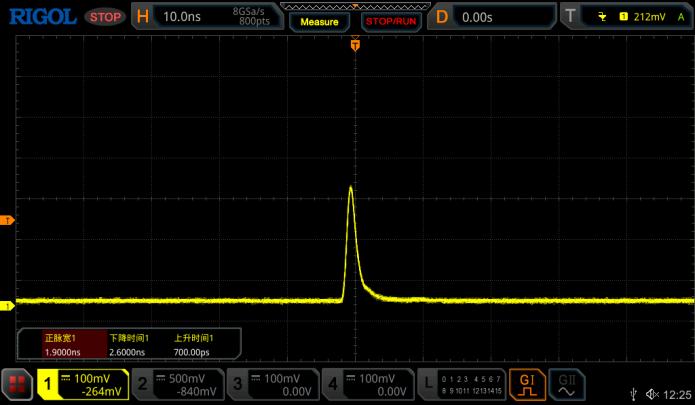

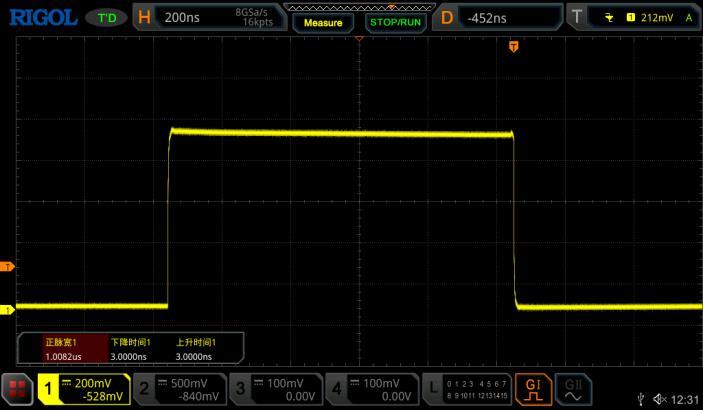

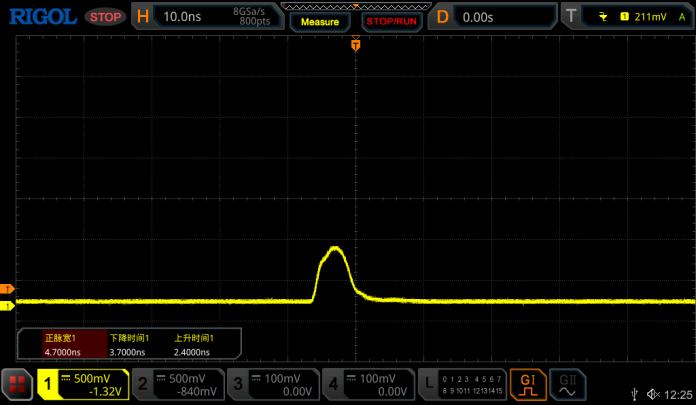

Форма импульсной волны

Информация о заказе

ПН

Описание

FWBT515G25-SWSOA-2

Модуль оптической импульсной модуляции SOA 1550 нм с шириной импульса 2～100 нс, диапазон входной мощности -30~5 дБм, диапазон выходной мощности -5~10 дБм, напряжение 5 В, разъем FC/APC, волокно 0,9 мм, 0,5 м и размер модуля 90x38,5x15 мм.

Хотите узнать об этом продукте?

ОТПРАВИТЬ Сообщение
оставить сообщение

Если .Вы заинтересованы в наших продуктах и хотите узнать больше деталей, пожалуйста, оставьте сообщение здесь, мы ответим вам, как только мы Can.

сопутствующие товары

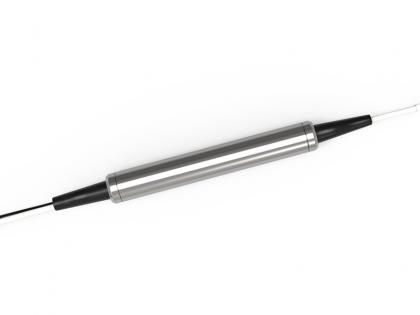

DCM- Dispersion Compensation Fiber Module . DCM - оптоволоконный модуль с компенсацией дисперсии
Низкая вносимая потеря Высокая мощность нелинейного допуска Высокая компактность ROHS Complian
читать далее

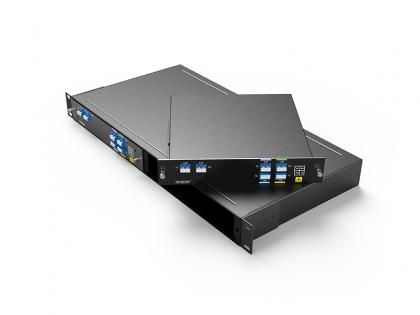

Dual Fiber 8CH C21-C28 DWDM MUX DEMUX Двухволоконный 8-канальный мультиплексор DWDM C21-C28 с портом монитора и экспонирования 1310, LC/UPC, блоком LGX и стойкой 1U с 2 слотами
