Оптический трансивер 100G LR1 SFP56-DD LR1 предназначен для использования в 100-гигабитных Ethernet-каналах на расстоянии до 10 км по одномодовому оптоволокну (SMF). Он соответствует стандартам SFP56-DD MSA, IEEE802.3CU, 100G Lambda 100G LR1 и 100GAUI-2 (без FEC)1. Функции цифровой диагностики доступны через интерфейс I2C, как указано в стандарте SFP56-DD MSA.
Модуль включает в себя 1 канал оптического сигнала с центральной длиной волны 1311 нм, работающий со скоростью передачи данных 100 Гбит/с. Этот модуль может преобразовывать 2 канала электрических входных данных 53 Гбит/с (PAM4) в 1 канал оптического сигнала 106 Гбит/с (PAM4), а также 1 канал оптического сигнала 106 Гбит/с (PAM4) в 2 канала электрических выходных данных 53 Гбит/с (PAM). Оптический интерфейс использует дуплексный LC-разъем. Высокопроизводительный охлаждаемый EML-передатчик и высокочувствительный PIN-приемник обеспечивают превосходную производительность для приложений 100-гигабитного Ethernet на линиях связи до 10 км.

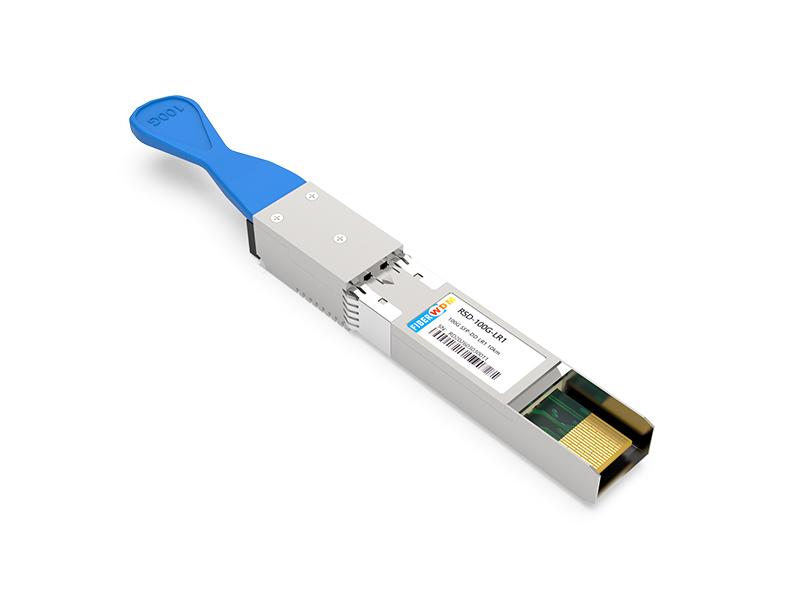

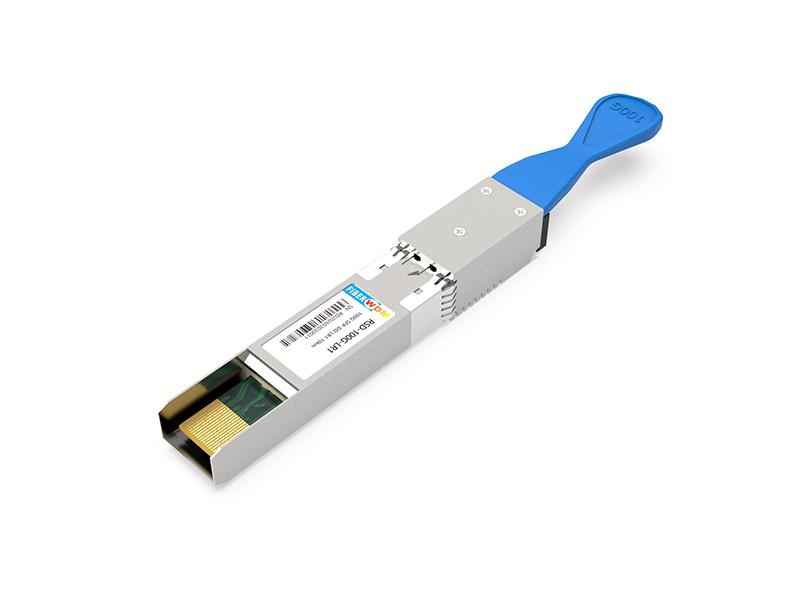

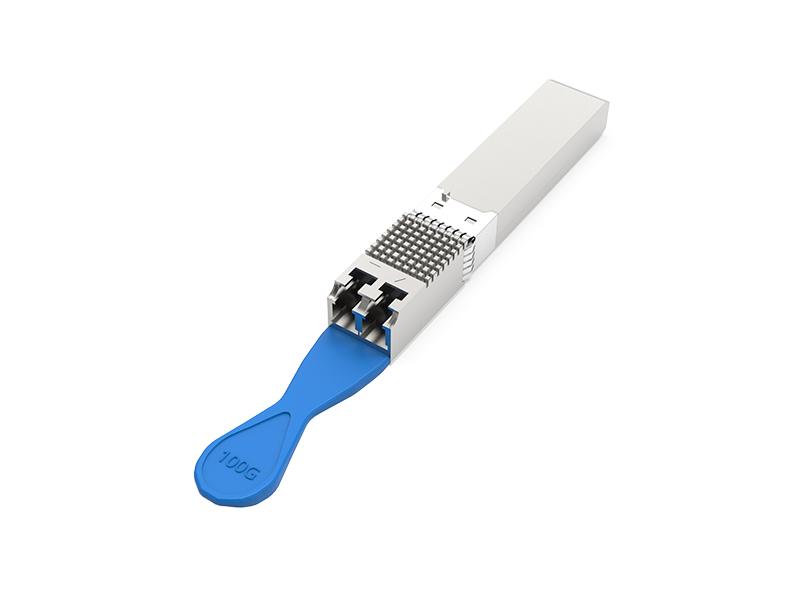

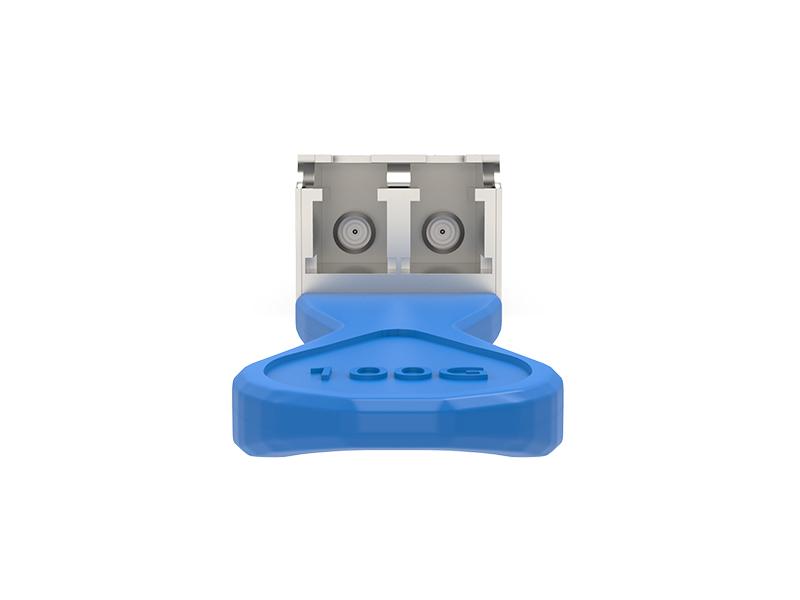

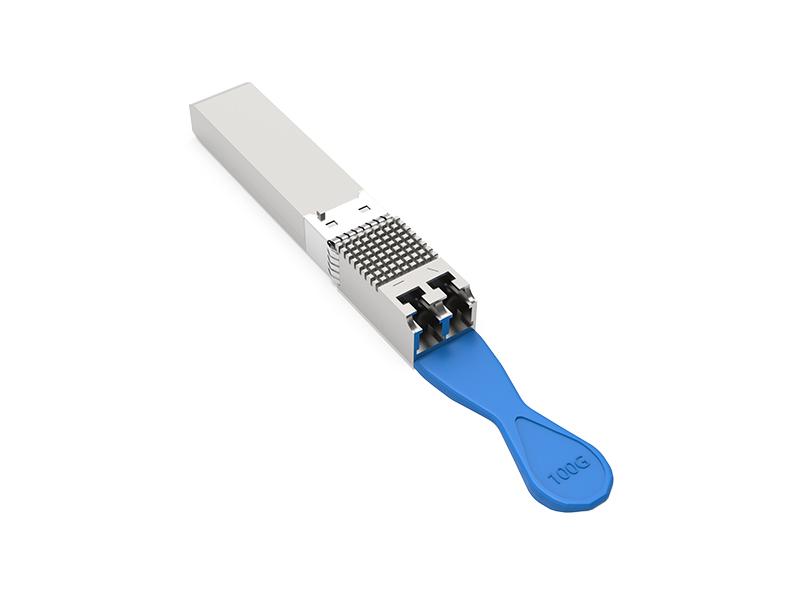

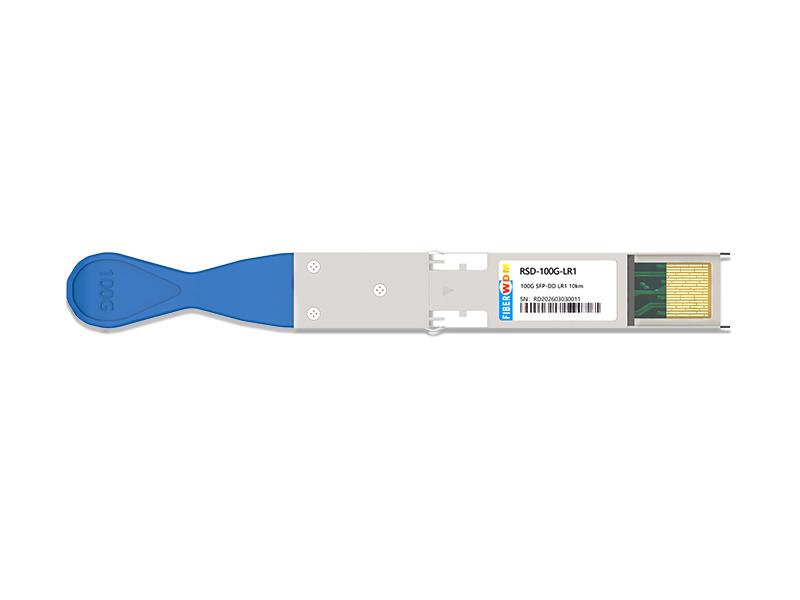

100G LR1 10 км SFP-DD оптический трансивер RSD-100G-LR1
Функции
Приложения
Примечание:
1. KR-FEC является необязательным, пожалуйста, свяжитесь с нами, если это необходимо.

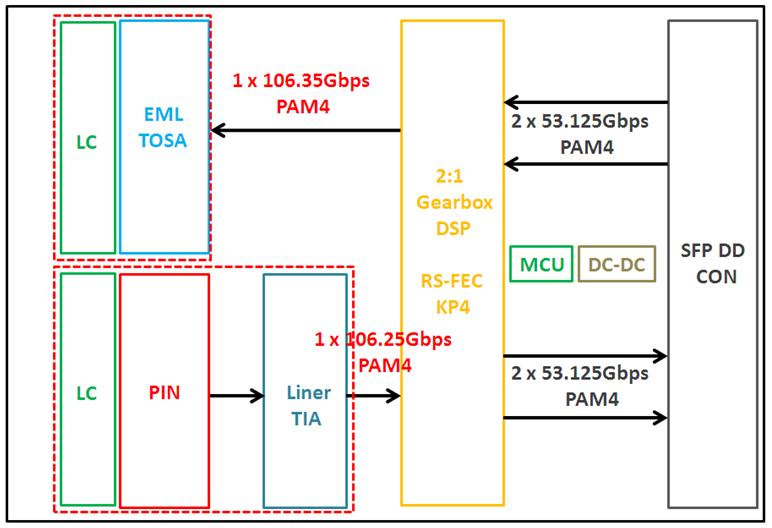

Рисунок 1. Блок-схема модуля
Абсолютные максимальные рейтинги
| Параметр | Символ | Мин | Макс | Единица |
| напряжение питания | Vcc | -0.3 | В | |
| Входное напряжение | Вин | -0.3 | Vcc+0.3 | В |
| Температура хранения | Тс | -20 | 85 | ºC |
| Рабочая температура корпуса | Тс | 0 | 70 | ºC |
| Влажность (без конденсации) | Рх | 5 | 85 | % |
Рекомендуемые условия эксплуатации
| Параметр | Символ | Мин | Типичный | Макс | Единица |
| напряжение питания | Vcc | 3.13 | 3.3 | 3.47 | В |
| Рабочая температура корпуса | Тс | 0 | 70 | ºC | |
| Скорость передачи данных на полосу движения | FD | 106.25 | Гбит/с | ||
| Влажность | Рх | 5 | 85 | % | |
| Рассеивание мощности | Вечер | 3 | 3.5 | В | |
| Расстояние связи с использованием G.652 | Д | 10 | км |
Технические характеристики электрооборудования
| Параметр | Символ | Мин | Типичный | Макс | Единица |
| Дифференциальное входное сопротивление | Зин | 90 | 100 | 110 | ом |
| Дифференциальное выходное сопротивление | Зут | 90 | 100 | 110 | ом |
| Амплитуда дифференциального входного напряжения1 | ΔВин | 1600 | мВп-п | ||
| Амплитуда дифференциального выходного напряжения2 | ΔVout | 900 | мВп-п |
Примечание:
1. Измеряется разница амплитуд входного напряжения между TxnP и TxnN.
2. Разница амплитуд выходного напряжения измеряется между RxnP и RxnN.
Оптические характеристики
| Параметр | Символ | Мин | Типичный | Макс | Единица | Примечания |
| Передатчик | ||||||
| Центральная длина волны | λc | 1304.5 | 1317.5 | нм | ||
| Коэффициент подавления бокового режима | SMSR | 30 | дБ | |||
| Средняя стартовая мощность | Надуть губы | -1.4 | 4.5 | дБм | ||
| Закрытие передающего и дисперсионного глаза (TDECQ) | TDECQ | 3.4 | дБ | |||
| Коэффициент вымирания | ER | 3.5 | дБ | |||
| Средняя мощность излучения выключенного передатчика | -30 | дБ | ||||
| Приёмник | ||||||
| Центральная длина волны | λc | 1304.5 | 1317.5 | нм | ||
| Чувствительность приемника во внешней области OMA | РХсен | -6.1 | дБм | 1 | ||
| Средняя мощность приема | Приколоть | -7.7 | 4.5 | дБм | ||
| Отражательная способность приемника | -26 | дБ | ||||
| Утверждение LOS | -13 | дБм | ||||
| LOS De-Assert – OMA | -11 | дБм | ||||
| Гистерезис LOS | 0,5 | дБ | ||||
Описание значка
Примечание:
1. В модуле SFP-DD используется общая земля (GND) для всех сигналов и питания. Все они являются общими внутри модуля SFP-DD, и все напряжения модуля отсчитываются от этого потенциала, если не указано иное. Подключите их непосредственно к общей плоскости заземления сигнала на плате хоста.
2. VccR и VccT должны подаваться одновременно, а VccR1 и VccT1 также должны подаваться одновременно. Требования определены для хост-стороны хоста. Каждый из контактов Vcc разъема рассчитан на максимальный ток 1000 мА.
3. Контакты ePPS (если они не используются) могут быть подключены к земле на хосте с помощью резистора 50 Ом.

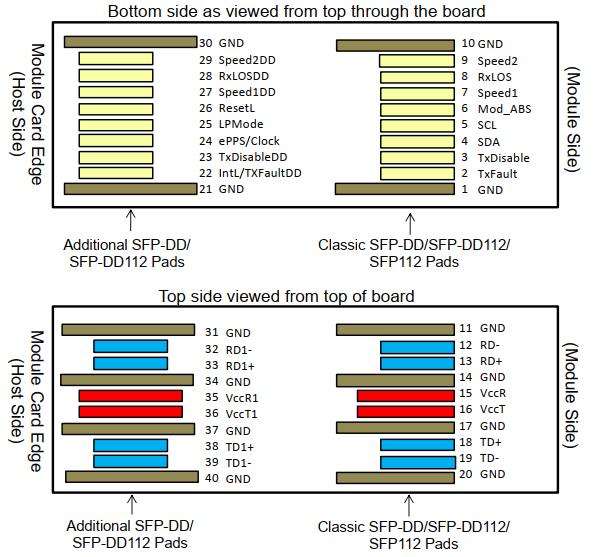

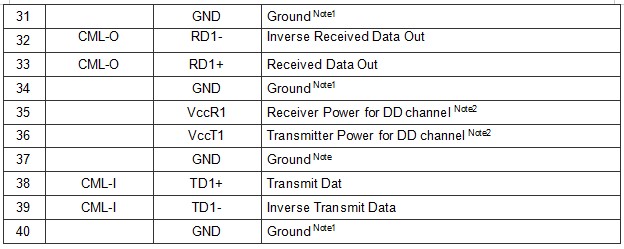

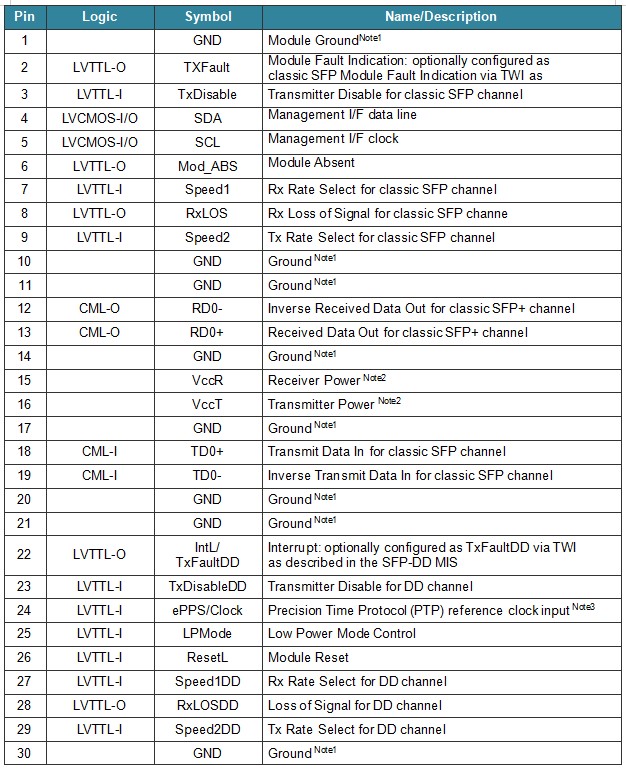

Рисунок 2. Схема расположения выводов.
Speed1, Speed2, Speed1DD, Speed2DD
Speed1, Speed2, Speed1DD и Speed2DD — это входы модуля, которые подтянуты к земле низким уровнем с помощью резисторов >30 кОм внутри модуля. Speed1 опционально выбирает скорость приема оптического сигнала для канала 1. Speed1DD опционально выбирает скорость приема оптического сигнала для канала 2. Speed2 опционально выбирает скорость передачи оптического сигнала для канала 1. Speed2DD опционально выбирает скорость передачи оптического сигнала для канала 2.
Примечание: При 128 GFC FC LSN больше не требует использования сигналов Speed1, Speed2, Speed1DD и Speed2DD; рассматривается возможность использования этих сигналов для программируемых или других функций.
Сброс L-контакт
Сброс. В модуле LPMode_Reset имеется внутренний подтягивающий резистор. Низкий уровень на выводе ResetL, сохраняющийся дольше минимальной длительности импульса (t_Reset_init), инициирует полный сброс модуля, возвращая все пользовательские настройки модуля в состояние по умолчанию. Время срабатывания сигнала сброса модуля (t_init) начинается с восходящего фронта после снятия низкого уровня на выводе ResetL. Во время выполнения сброса (t_init) хост должен игнорировать все биты состояния до тех пор, пока модуль не укажет на завершение прерывания сброса. Модуль указывает на это, отправляя сигнал IntL с инвертированным битом Data_Not_Ready. Обратите внимание, что при включении питания (включая горячую установку) модуль отправит сигнал о завершении прерывания сброса без необходимости сброса.
Mod_ABS
На плате модуля резистор Mod_ABS должен быть подтянут к Vcc Host, а на плате модуля — к низкому уровню. При установке модуля резистор Mod_ABS находится в низком состоянии. При физическом отсутствии модуля в разъеме модуля резистор Mod_ABS снимается, находясь в высоком состоянии, благодаря подтягивающему резистору на плате модуля.
LPMode
LPMode — это входной сигнал от хоста, работающего с активной высокой логикой. В модуле SFP-DD/SFP-DD112 сигнал LPMode должен быть подтянут к Vcc. Сигнал LPMode позволяет хосту определить, будет ли модуль SFP-DD/SFP-DD112 оставаться в режиме низкого энергопотребления до тех пор, пока программное обеспечение не активирует переход в режим высокого энергопотребления, как определено в спецификации управления SFP-DD. В режиме низкого энергопотребления (LPMode снят с низкого уровня) модуль может немедленно перейти в режим высокого энергопотребления после инициализации интерфейса управления.
ResetL
Сигнал ResetL должен быть подтянут к Vcc в модуле. Низкий уровень сигнала ResetL в течение времени, превышающего минимальную длительность импульса (t_Reset_init), инициирует полную перезагрузку модуля, возвращая все пользовательские настройки модуля в состояние по умолчанию.
Фильтрация источника питания
На материнской плате следует использовать фильтрацию питания, показанную на рисунке 3.

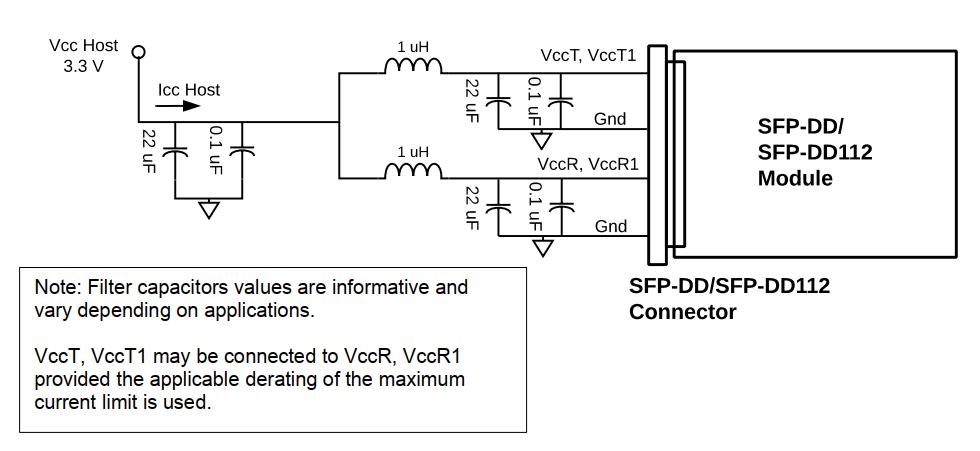

Рисунок 3. Фильтрация питания материнской платы.
ИНТЕРФЕЙС ДИАГНОСТИЧЕСКОГО МОНИТОРИНГА (ДОПОЛНИТЕЛЬНО)
Приведенные ниже характеристики цифровой диагностики определены для нормальных условий эксплуатации, если не указано иное.
| Параметр | Символ | Мин | Макс | Единицы | Примечания |
| абсолютная погрешность датчика температуры | DMI_Temp | -3 | +3 | градС | В диапазоне рабочих температур |
| Абсолютная погрешность монитора напряжения питания | DMI _VCC | -0.1 | 0.1 | В | В полном рабочем диапазоне |
| Абсолютная ошибка монитора мощности канала RX | DMI_RX_Ch | -2 | 2 | дБ | 1 |
| Монитор тока смещения канала | DMI_Ibias_Ch | -10% | 10% | мА | |
| Абсолютная ошибка монитора мощности канала TX | DMI_TX_Ch | -2 | 2 | дБ | 1 |
Примечания:
1. Из-за точности измерений различных одномодовых волокон может наблюдаться дополнительная погрешность +/-1 дБ, или общая погрешность +/- 3 дБ.
Функции цифровой диагностики доступны через интерфейс I2C, как указано в спецификации SFP-DD MIS. Память управления SFP-DD MIS показана на рисунке 4.
Из-за восьмибитной адресации объем управляющей памяти, к которой хост может напрямую обращаться, ограничен 256 байтами, которые разделены на нижнюю память (адреса от 00h до 7Fh) и верхнюю память (адреса от 80h до FFh).
Структура адресации дополнительной внутренней памяти управления¹ показана на рисунке 5.
Память управления внутри модуля организована как уникальное и всегда доступное для хоста адресное пространство размером 128 байт (нижняя память) и как несколько верхних адресных подпространств по 128 байт каждое (страницы), из которых в верхней памяти в качестве видимой для хоста выбирается только одна. Второй уровень выбора страниц возможен для страниц, для которых существует несколько экземпляров (например, когда существует группа страниц с одинаковым номером страницы).
Эта структура поддерживает плоскую память объемом 256 байт для пассивных медных модулей и обеспечивает своевременный доступ к адресам в нижней памяти, например, к флагам и мониторам. Менее критичные по времени записи, например, информация о серийном идентификаторе и настройках пороговых значений, доступны с помощью функции выбора страницы в нижней странице. Для более сложных модулей, требующих большего объема памяти управления, хост должен использовать динамическое отображение различных страниц в адресное пространство верхней памяти хоста по мере необходимости.
Примечание: Карта памяти управления разработана в основном по образцу карты памяти CMIS, где используются страницы и банки для обеспечения критически важных по времени взаимодействий между хостом и модулем при одновременном расширении объема памяти. Эта карта памяти была изменена для размещения всего двух электрических линий и ограничения требуемого объема памяти. Используется подход с одним адресом, как в QSFP.
Рисунок 4. Карта памяти QSFP28

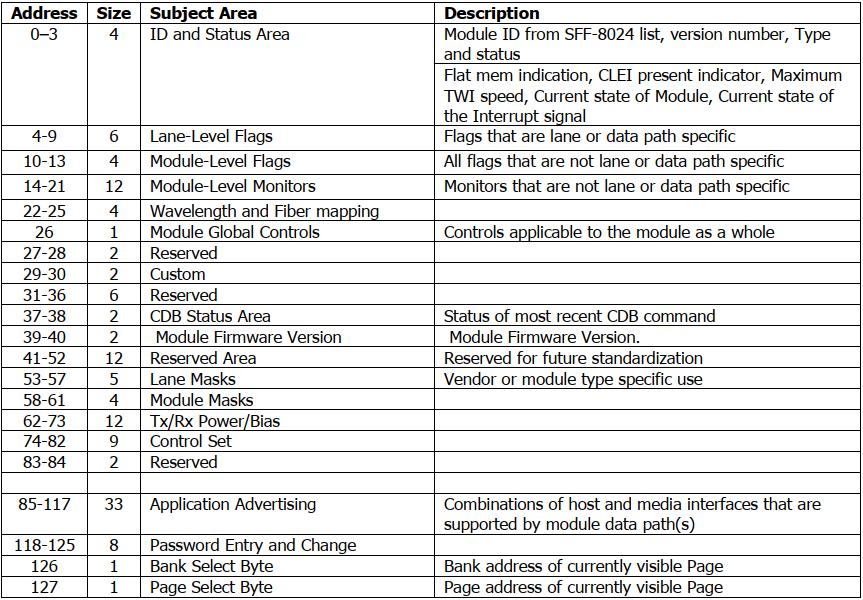

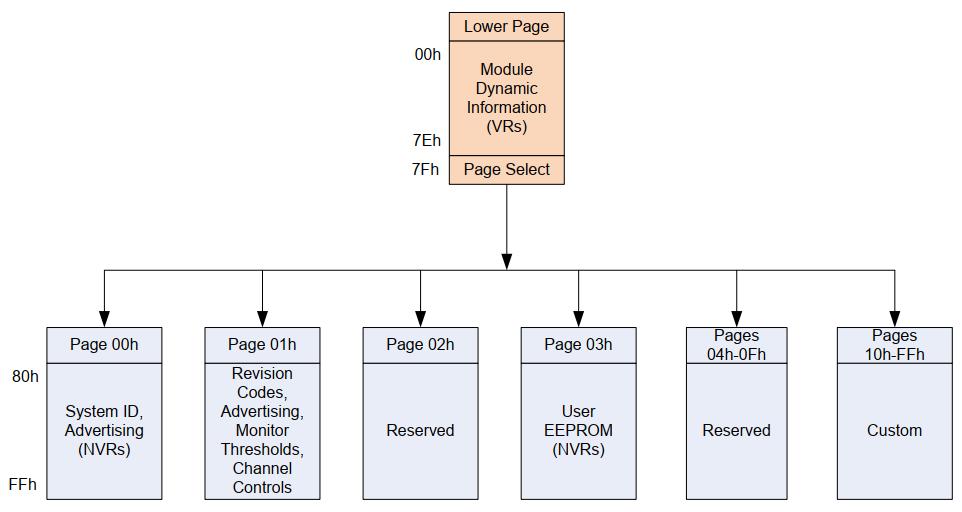

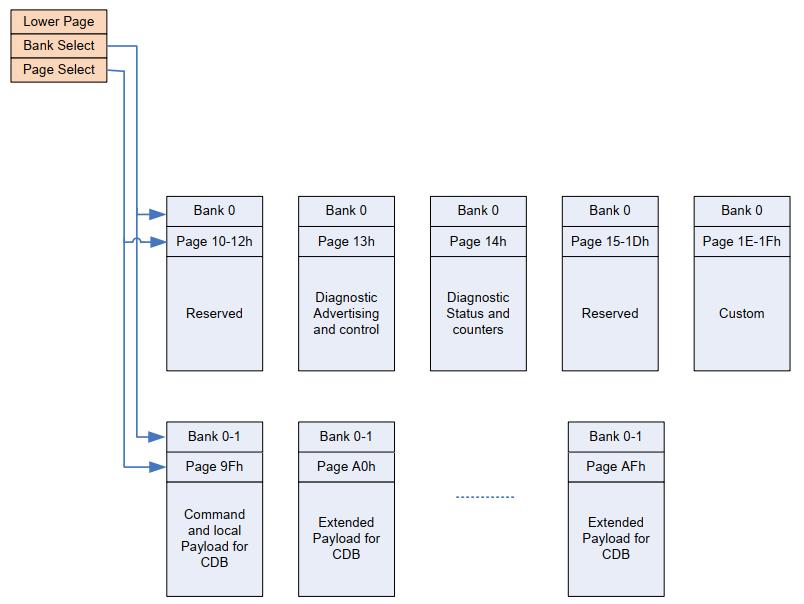

Рисунок 5. Карта страничной памяти банка MIS SFP-DD.
Рисунок 6. Обзор нижней части памяти.

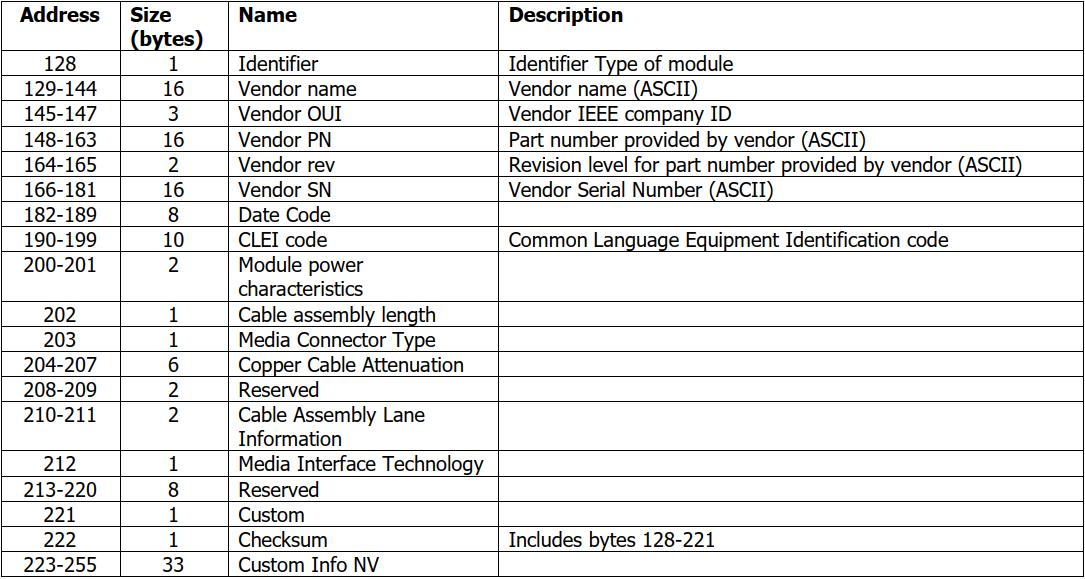

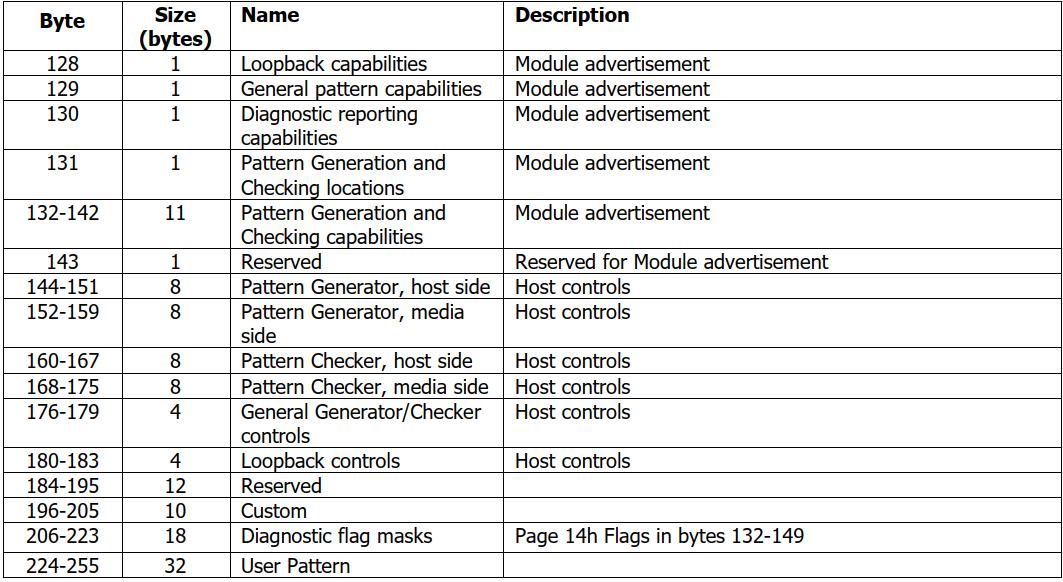

Рисунок 7. Обзор памяти страницы 00h

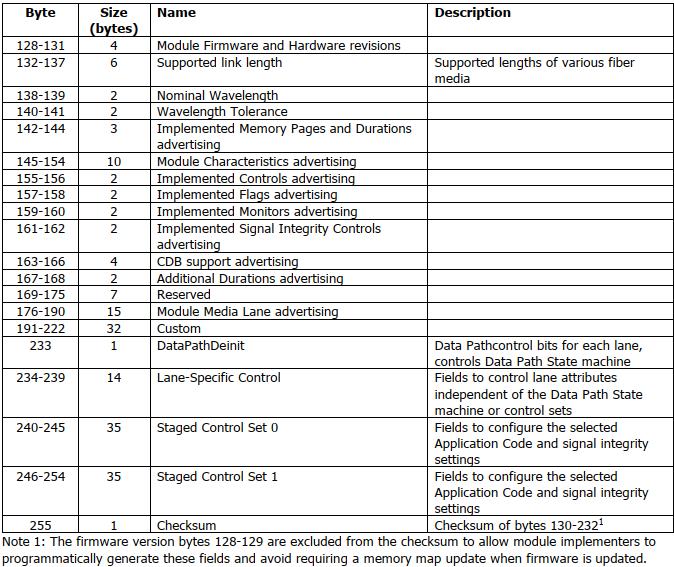

Рисунок 8. Страница 01h Обзор памяти
Рисунок 9. Страница 13h Обзор памяти

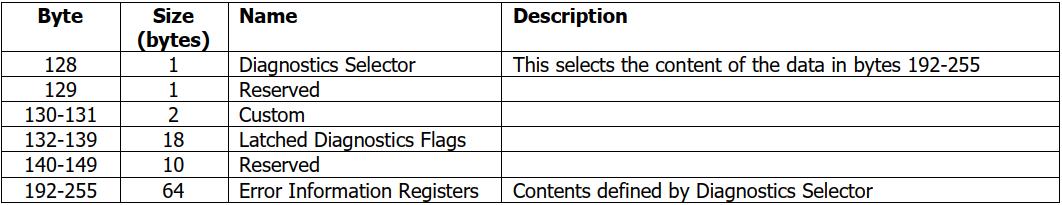

Рисунок 10. Страница 14h Обзор памяти
Механические размеры

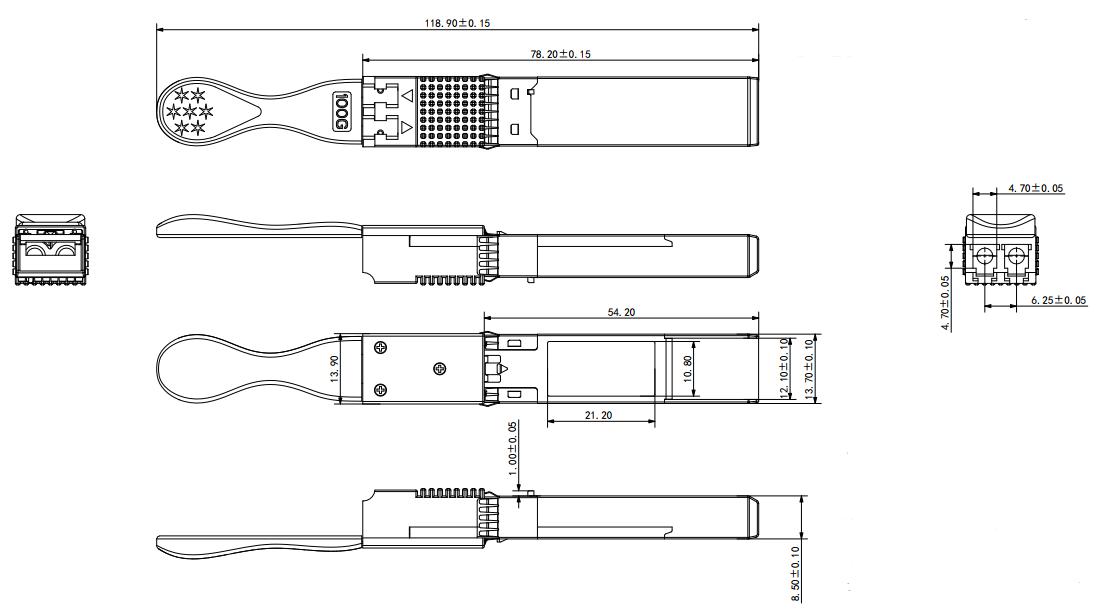

Рисунок 11. Технические характеристики.
Ссылки
1. SFP-DD MSA
2. IEEE802.3cu 100GBASE-LR1
3. 100G Lambda MSA 100G LR1-10
Информация для заказа
| Номер детали | Описание продукта |
| RSD-100G-LR1 | SFP56-DD LR1, 106,25 Гбит/с, 10 км, EML+PIN, SMF, два разъема LC |
