Модули трансивера 400G QSFP112 DR4 предназначены для использования в соединениях 400 Gigabit Ethernet на одномодовом оптоволокне длиной до 500 м. Они соответствуют стандартам QSFP112 MSA, IEEE 802.3bs и 100G Lambda MSA. Оптический трансивер соответствует требованиям RoHS.
Характеристики продукта Соответствует OSFP MSA 4-полосная конструкция CWDM MUX/DEMUX 100G Lambda MSA 400G-FR4 соответствует спецификации Передача данных на расстояние до 2 км по одномодовому волокну (SMF) с FEC Температура рабочего корпуса: от 0 до 70oC Электрический интерфейс 8x53,125 Гбит/с (400GAUI-8) Скорость передачи данных 106,25 Гбит/с (PAM4) на канал. Максимальная потребляемая мощность 12 Вт Дуплексный LC-разъем Соответствует RoHS
Модуль приемопередатчика QSFP112 400GBASE LR4 предназначен для соединений Ethernet 400G на расстоянии более 10 км по одномодовому волокну. Модуль содержит 4 параллельных канала на центральной длине волны CWDM, каждый из которых работает на скорости 106,25G. На тракте приемника используются 4 фотодиода и 4-канальная матрица TIA, а также ретаймеры PAM4.
Модуль поддерживает один оптический канал с центральной длиной волны 1310 нм и скоростью передачи данных 50 Гбод. Электрический интерфейс соответствует стандартам IEEE 802.3cd и QSFP28 MSA в направлениях передачи и приёма, а оптический интерфейс соответствует стандартам IEEE 802.3cd и 100G Lambda MSA с дуплексным LC-разъёмом.
Оптические приёмопередающие модули 100G QSFP28 ER1 разработаны для поддержки сетей Ethernet 100G и подходят для линий связи центров обработки данных длиной до 40 км по одномодовому оптоволокну. Модуль 100G QSFP28 ER1 соответствует спецификации 100G-ER1-40 100G Lambda MSA. Передающая сторона преобразует 4 электрических сигнала NRZ по 25G в 1 оптический сигнал PAM4 по 100G. Обратная приёмная сторона преобразует 1 оптический сигнал NRZ по 100G в 4 электрических сигнала NRZ по 25G.

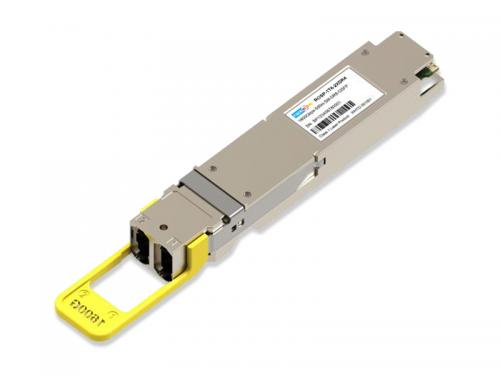

Трансивер OSFP1600 1600G 2xDR4 предназначен для передачи и приёма последовательных оптических данных со скоростью до 212,5 Гбит/с (на канал) с использованием модуляции PAM4 по одномодовому оптоволокну. Это компактный модуль приёмопередатчика с возможностью горячей замены, интегрированный с высокопроизводительным модулятором Sipho. Он соответствует спецификациям Ethernet 1600G и OSFP MSA.
Цифровой когерентно-оптический приёмопередатчик 100G QSFP28 (DCO) поддерживает передачу данных со скоростью 100 Гбит/с по стандартному одномодовому волокну (SMF) на расстояние до 80 км с когерентным детектированием сигналов с QAM-модуляцией. Электрический интерфейс поддерживает 100GE с применением SM-100G-FEC. Оптические характеристики соответствуют стандартам IEEE 802.3bm 100GBASE-ZR(28) и ITU-T G.698.2 OWDM-IBA2(CF)/DW100-IBA2(CF), которые определяют формат дифференциальной модуляции QPSK с двойной поляризацией 2,95 Гбит/с. Модуль предлагается как в коммерческом (от 0°C до 70°C), так и в промышленном (от -40°C до 85°C) вариантах с опциональной конфигурацией для поддержки гибкой настройки длины волны лазера генератора и рассеиваемой мощности приёмопередатчика менее 6,0 Вт. Локальный «автомат» работает в полном C-диапазоне. Модуль приёмопередатчика соответствует спецификации QSFP+ 28 Гбит/с 4X Pluggable Transceiver Solution (QSFP28) и указанным в ней спецификациям. Приёмопередатчик соответствует требованиям RoHS и не содержит свинца согласно Директиве 2011/65/EU.
ФУНКЦИИ: Многомодовый приемопередатчик QSFP112 SR4 с возможностью «горячего» подключения Соответствует QSFP112 MSA Соответствует CMIS Rev 4.0 и более поздним версиям Интегрированная матрица VCSEL 850 нм и матрица PD без DSP или CDR 4 канала электрической и оптической модуляции 100G-PAM4 Одиночные розетки MPO-12 APC Максимальная потребляемая мощность 2,8 Вт Один источник питания 3,3 В Рабочая температура корпуса от 0°C до 70°C Лазер класса 1 Соответствие RoHS
