Трансивер OSFP1600 1600G 2xDR4 предназначен для передачи и приёма последовательных оптических данных со скоростью до 212,5 Гбит/с (на канал) с использованием модуляции PAM4 по одномодовому оптоволокну. Это компактный модуль приёмопередатчика с возможностью горячей замены, интегрированный с высокопроизводительным модулятором Sipho. Он соответствует спецификациям Ethernet 1600G и OSFP MSA.

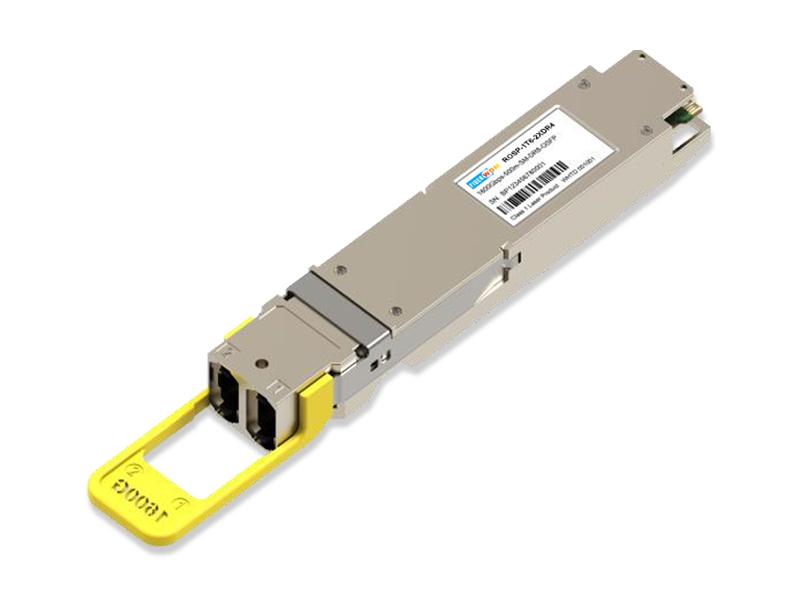

Оптический трансивер 1600G OSFP1600 2xDR4 500M 1.6T
РОСП-1Т6-2XDR4
Трансивер OSFP1600 1600G 2xDR4 предназначен для передачи и приёма последовательных оптических данных со скоростью до 212,5 Гбит/с (на канал) с использованием модуляции PAM4 по одномодовому оптоволокну. Это компактный модуль приёмопередатчика с возможностью горячей замены, интегрированный с высокопроизводительным модулятором Sipho. Он соответствует спецификациям Ethernet 1600G и OSFP MSA.
Функции
|
Приложения
|
Стандарты
|
Технические характеристики
(Испытания проведены в рекомендуемых условиях эксплуатации, если не указано иное)
|
Параметр |
Мин. |
Тип |
Макс |
Единица |
Примечания |
|
Характеристики передачи |
|||||
|
Скорость передачи сигналов |
106.25 -50 частей на миллион |
106.25 |
106.25 +50 частей на миллион |
ГБд |
|
|
Формат модуляции |
ПАМ4 |
||||
|
Длина волны |
1304.5 |
1311 |
1317.5 |
нм |
|
|
Коэффициент подавления побочных мод (SMSR) |
30 |
дБ | |||
|
Средняя мощность запуска |
-3.3 а |
4 |
дБм |
||
|
Амплитуда внешней оптической модуляции (OMA) внешний ) |
4.2 |
дБм |
|||
|
Амплитуда внешней оптической модуляции (OMA) внешний ) |
|||||
|
для TDECQ < 0,9 дБ |
-0,3 |
дБм |
|||
|
для 0,9 дБ ≤max(TECQ,TDECQ) ≤ 3,4 дБ |
-1,2 + макс(TECQ,TDECQ) |
дБм |
|||
|
Передатчик и закрытие дисперсионного глаза для PAM4 (TDECQ) |
3.4 | дБ | |||
|
Коэффициент вымирания |
3.5 |
дБ |
|||
|
Время перехода передатчика |
8 |
пс |
|||
|
Средняя мощность запуска передатчика OFF |
-15 |
дБм |
|||
|
РИН 21.4 ОМА |
-139 |
дБ/Гц |
|||
|
Допуск оптических обратных потерь |
21.4 |
дБ |
|||
|
Коэффициент отражения передатчика |
-26 |
дБ |
|||
|
Получить характеристики |
|||||
|
Скорость передачи сигналов |
106.25 -50 частей на миллион |
106.25 |
106.25 +50 частей на миллион |
ГБд |
|
|
Формат модуляции |
ПАМ4 |
|
|||
|
Длина волны |
1304.5 |
1311 |
1317.5 |
нм |
|
|
Порог повреждения |
5 |
дБм |
|||
|
Средняя мощность приема |
-5.8 д |
4 |
дБм |
||
|
Мощность приема (OMA) внешний ) |
4.2 |
дБм |
|||
|
Коэффициент отражения приемника |
-26 |
дБ |
|||
|
Параметр |
Мин. |
Тип |
Макс |
Единица |
|
Чувствительность приемника (OMA внешний ) для TECQ < 0,9 дБ |
-3.4 |
дБм |
||
|
для 0,9 дБ ≤ TECQ ≤ SECQ |
-4.3+TECQ |
дБм |
||
|
Напряженная чувствительность приемника (OMA) внешний ) |
-0,9 |
дБм |
||
|
Условия испытания чувствительности приемника в напряженном состоянии: |
||||
|
Стрессовое закрытие глаз для PAM4 (SECQ) |
3.4 |
дБ |
||
|
OMAuter каждой полосы агрессора |
2.9 |
дБм |
||
Информация о заказе
|
Номер детали |
Технические характеристики |
Приложение |
||||||||
|
Упаковка |
Скорость передачи данных |
Модулятор |
Оптический Власть |
Детектор |
Чувствительность |
Темп |
Достигать |
Другие |
||
|
РОСП-1Т6 -2XDR4 |
ОСФП 1600 |
1600G |
Джек |
-3,3~4 дБм |
ПД |
<-3,4 дБм @2.4E-4 |
15~70℃ |
500м |
RoHS |
Ethernet |
Абсолютные максимальные рейтинги
|
Параметр |
Символ |
Единица |
Мин. |
Макс |
|
Температура хранения |
Ц |
℃ | -20 | +85 |
|
Относительная влажность |
РХ |
% | 5 | 85 |
|
Напряжение источника питания |
Vcc |
В | -0,3 | +3.6 |
Рекомендуемые условия эксплуатации
|
Параметр |
Символ |
Единица |
Мин. |
Тип |
Макс |
|
Температура рабочего корпуса |
Тс |
℃ | 15 | 70 | |
|
Напряжение источника питания |
Vcc |
В |
3.135 |
3.3 | 3.465 |
|
Потребляемая мощность |
ПК |
В | 30 |
Оптический интерфейс

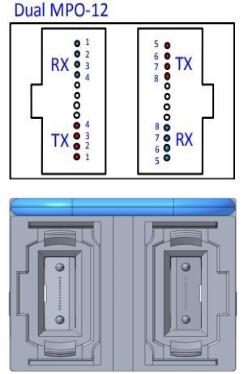

Рисунок 1. Последовательность оптических полос
Примечание: Оптический интерфейс — 8°APC Dual MPO-12. Последовательность дорожек показана на рисунке 1.

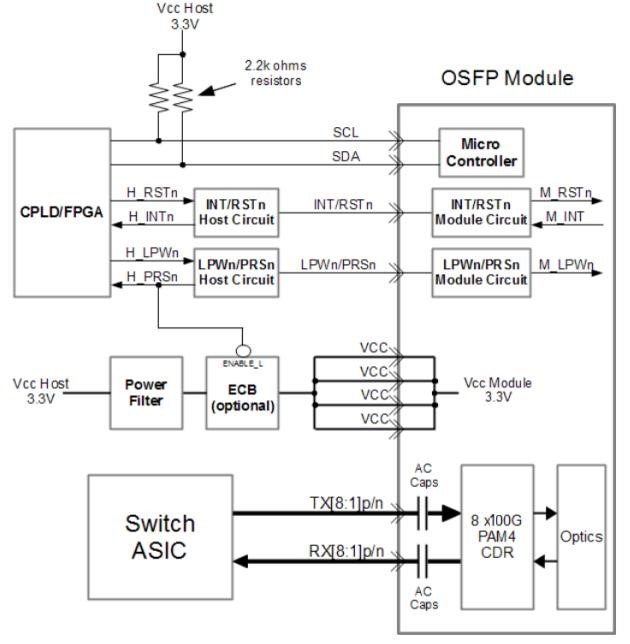

Принципиальная схема
Рисунок 2. Принципиальная схема модуля
Определение электрических портов
|
Параметр |
Мин. |
Тип |
Макс |
Единица |
Примечания |
|
Напряжение питания |
3.135 |
3.465 |
В |
||
|
Скорость сигнализации, каждая полоса |
106.25 -50 частей на миллион |
106.25 |
106.25 +50 частей на миллион |
ГБд |
|
|
Входные характеристики модуля |
|||||
|
Допустимое отклонение входного напряжения от пика к пику |
1200 |
мВ |
ТП1а |
||
|
Допустимое отклонение синфазного напряжения переменного тока от пика до пика (мин.) Низкочастотный, VCMLF Полнодиапазонный, VCMFB |
32 80 |
мВ |
ТП1а |
||
|
Несоответствие дифференциального окончания |
10 | % |
ТП1 |
||
|
Модуль напряженного входного допуска |
См. IEEE P802.3dj™/D1.1 176E.6.12 и 176E.6.13 |
ТП1а |
|||
|
Допустимое отклонение напряжения на одном конце |
-0,4 |
3.3 | В |
ТП1а |
|
|
Допуск по постоянному синфазному напряжению |
-0,35 | 2.85 | В |
ТП1 |
|
|
Выходные характеристики модуля |
|||||
|
Синфазное напряжение переменного тока (макс.) Низкочастотный, VCMLF Полнодиапазонный, VCMFB |
30 60 |
мВ |
ТП4 |
||
|
Дифференциальное выходное напряжение (макс.) |
1200 |
ТП4 |
|||
|
Выход включен |
30 |
мВ |
ТП4 |
||
|
Выход отключен |
1.9 |
мВ |
ТП4 |
||
|
постоянное синфазное напряжение |
В |
ТП4 |
|||
|
Эффективные возвратные потери |
Будет определено |
дБ |
ТП4 |
||
|
Потери на отражение от синфазного сигнала |
Уравнение (179–9) |
дБ |
ТП4 |
||
|
Потери на отражение от синфазного сигнала в дифференциальный режим |
Уравнение (179–9) |
дБ |
ТП4 |
||
|
Стационарное напряжение передатчика |
0,4 | В |
ТП4 |
||
|
Стационарное напряжение передатчика |
0,6 | В |
ТП4 |
||
|
Линейная аппроксимация пикового отношения импульсов |
Будет определено |
ТП4 |
|||
|
Коэффициент несоответствия разделения уровней |
0,95 |
ТП4 |
|||
|
Форма выходного сигнала передатчика |
|
||||
|
Параметр |
Мин. |
Тип |
Макс |
Единица |
Примечания |
|
абсолютное значение размера шага для всех кранов |
0,005 |
||||
|
абсолютное значение размера шага для всех кранов |
0,025 |
||||
|
значение в минимальном состоянии для c(–3) |
-0,06 | ||||
|
значение в максимальном состоянии для c(–2) |
0,12 | ||||
|
значение в минимальном состоянии для c(–1) |
-0,34 |
||||
|
значение в минимальном состоянии для c(0) |
0,5 | ||||
|
значение в минимальном состоянии для c(1) |
-0,2 | ||||
|
Отношение сигнал/шум и искажения |
33,5 |
дБ |
ТП4 |
||
|
Отношение сигнал/остаточная межсимвольная помеха |
28 |
дБ |
ТП4 |
||
|
Выходной джиттер (J РМС03 ) |
0,023 |
пользовательский интерфейс |
|
||
|
Выходной джиттер (EOJ) 03 ) |
0,025 |
пользовательский интерфейс |
|
||
|
Выходной джиттер (J4U 03 ) |
0,118 |
пользовательский интерфейс |
|
||
|
IIC-коммуникация |
|||||
|
Тактовая частота IIC |
100 | 1000 |
кГц |
|
|
|
Растяжка часов |
500 |
нас |
|
||
|
Время удержания данных |
0 |
нас |
|
||
|
Время настройки данных |
0.1 |
нас |
|
||
Описания контактов

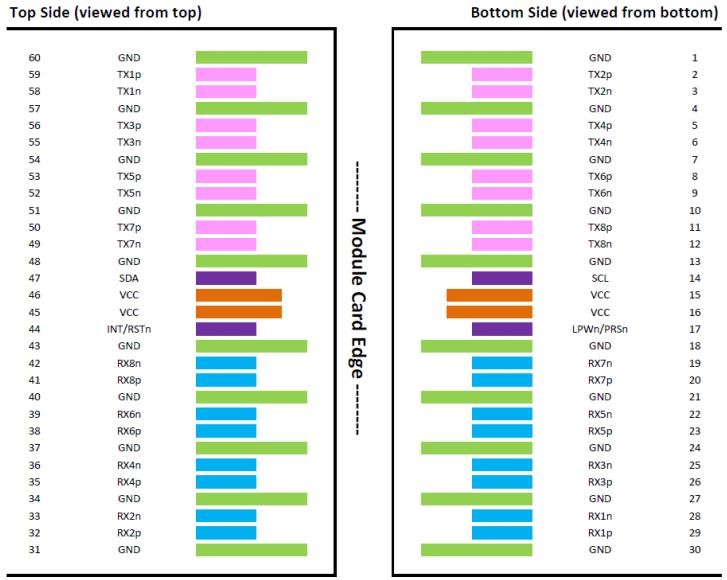

Рисунок 3. Детали электрической схемы расположения выводов
|
Имя |
Направление |
Описание |
|
TX[8:1]p |
вход |
Передача дифференциальных пар от хоста к модулю. |
|
TX[8:1]н |
вход |
|
|
РХ[8:1]п |
выход |
Прием дифференциальных пар от модуля к хосту. |
|
РХ[8:1]н |
выход |
|
|
СКЛ |
бидир |
Двухпроводной последовательный тактовый сигнал. Требуется подтягивающий резистор к напряжению 3,3 В на хосте. |
|
ПДД |
бидир |
Двухпроводной последовательный сигнал данных. Требуется подтягивающий резистор к напряжению 3,3 В на хосте. |
|
LPWn/PRSn |
бидир |
Многоуровневый сигнал для управления низким энергопотреблением от хоста к модулю и индикации наличия модуля от модуля к хосту. |
|
ИНТ/РСТн |
бидир |
Многоуровневый сигнал для запроса прерывания от модуля к хосту и управления сбросом от хоста к модулю. |
|
ВКЦ |
власть |
Питание модуля 3,3 В. |
|
Земля |
земля |
Заземление модуля. Логика и обратный путь питания. |

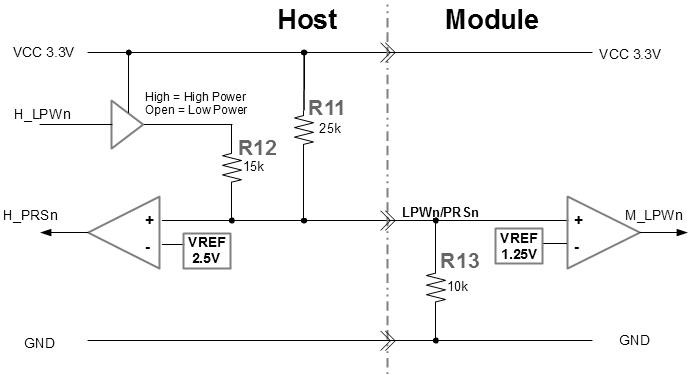

Примечание 1: Сигнал LPWn/PRSn имеет двойную функцию, позволяя хосту сигнализировать о режиме низкого энергопотребления, а модулю — о присутствии модуля. Представленная ниже схема обеспечивает многоуровневую сигнализацию для прямого управления сигналами в обоих направлениях. Режим низкого энергопотребления — это сигнал с активным низким уровнем на хосте, который преобразуется в сигнал с активным низким уровнем на модуле. Сигнал с присутствием модуля управляется подтягивающим резистором на модуле, который преобразуется в логический сигнал с активным низким уровнем на хосте.
Рисунок 2 Схема LPWn/PRSn

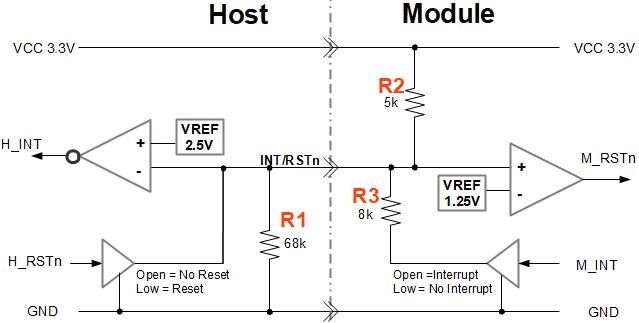

Примечание 2: Сигнал INT/RSTn имеет двойную функцию, позволяя модулю инициировать прерывание на хосте, а хосту — сбросить модуль. Представленная ниже схема обеспечивает многоуровневую сигнализацию для прямого управления сигналами в обоих направлениях. Сброс — это сигнал с активным низким уровнем на хосте, который преобразуется в сигнал с активным низким уровнем на модуле. Прерывание — это сигнал с активным высоким уровнем на модуле, который преобразуется в сигнал с активным высоким уровнем на хосте.
Рисунок 3 Схема INT/RSTn

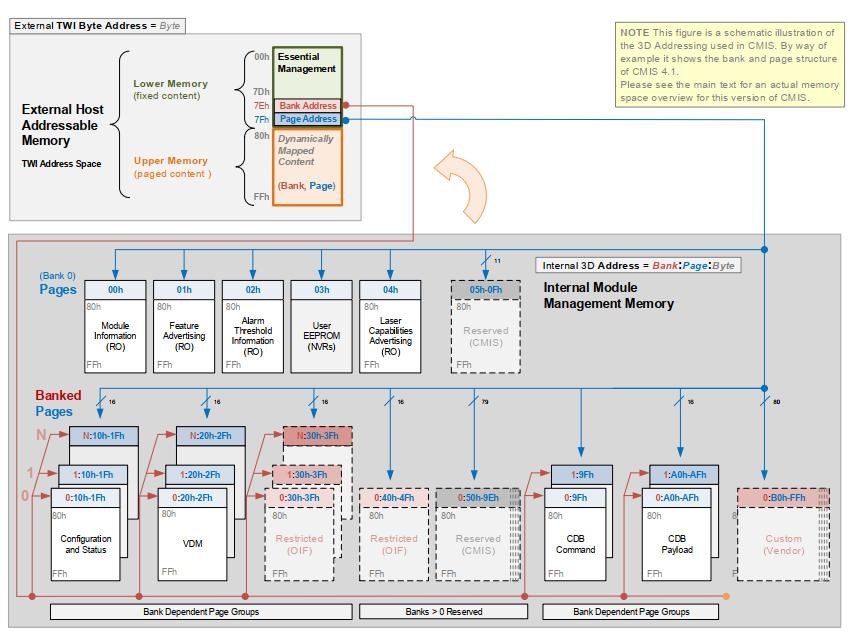

Карта памяти модуля
Рисунок 4. Карта цифровой диагностической памяти
Фильтрация питания главной платы

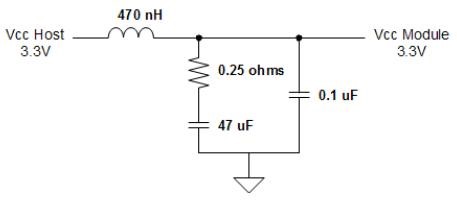

На рисунке 5 представлен пример реализации фильтра питания 3,3 В на материнской плате. Если для фильтрации питания используется альтернативная схема, то должны быть соблюдены те же характеристики фильтра, что и в данном примере.
Рисунок 5. Фильтр эталонного источника питания для тестирования модуля

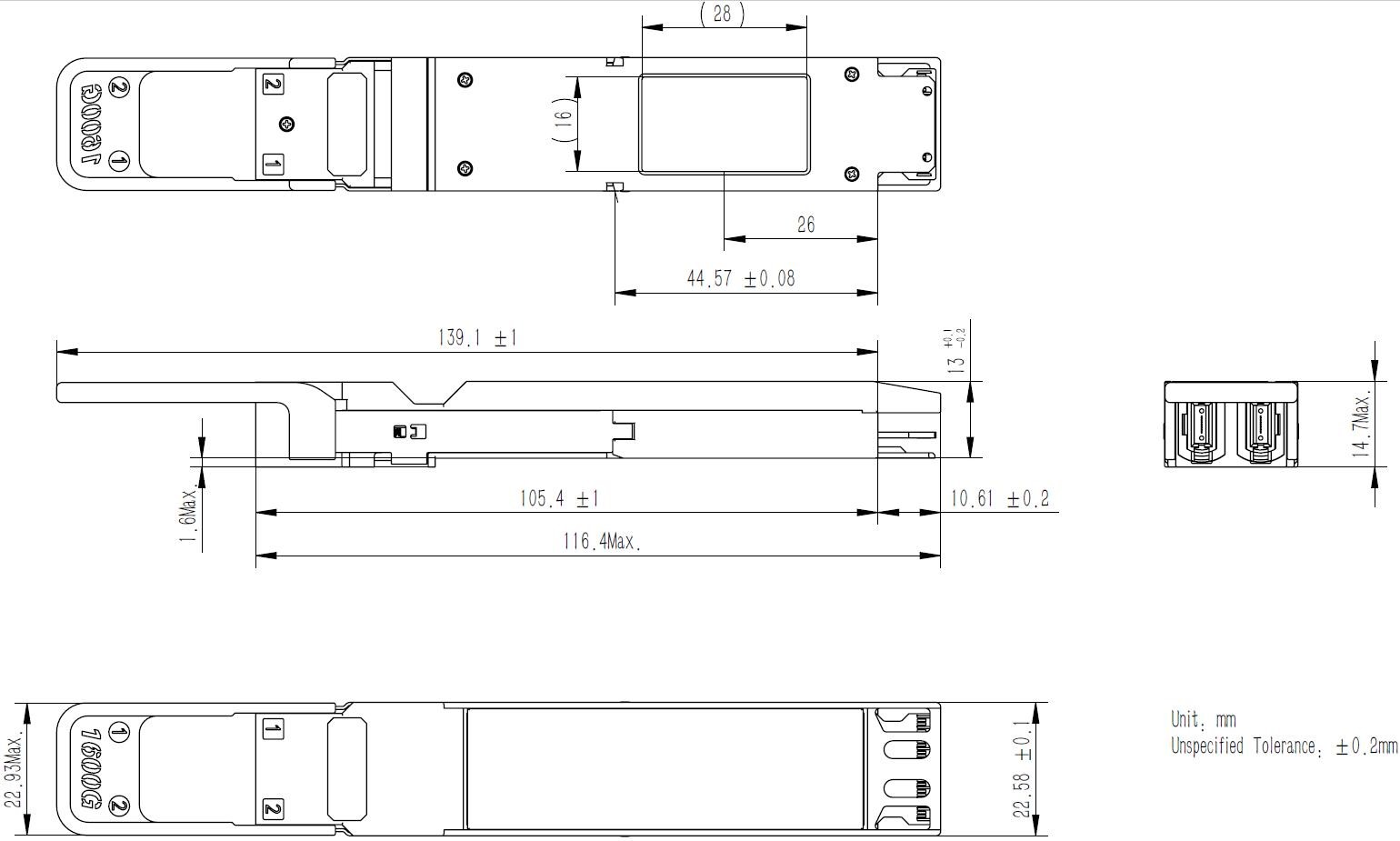

Схема пакета
Рисунок 6. Схема пакета
