SNAP12 Series Parallel Optical Transceiver Module .

Параллельный оптический трансиверный модуль серии SNAP12

The SNAP12 series parallel optical transceiver module is designed for short-distance high-speed data communication and parallel optical interconnects, such as optical backplanes, server-to-storage array connections, and radar processing systems. It features low electromagnetic radiation and strong anti-interference capabilities. The module complies with the SNAP12 MSA protocol, utilizes a 10×10Pin pluggable electrical interface, and supports a standard MPO optical connector interface. Operating temperature ranges from -40°C to +85°C, with single-channel transmission rates from 1.25 Gbps to 10.3125 Gbps.

Узнать сейчас

Категории

Горячие продукты

Информация о продукте

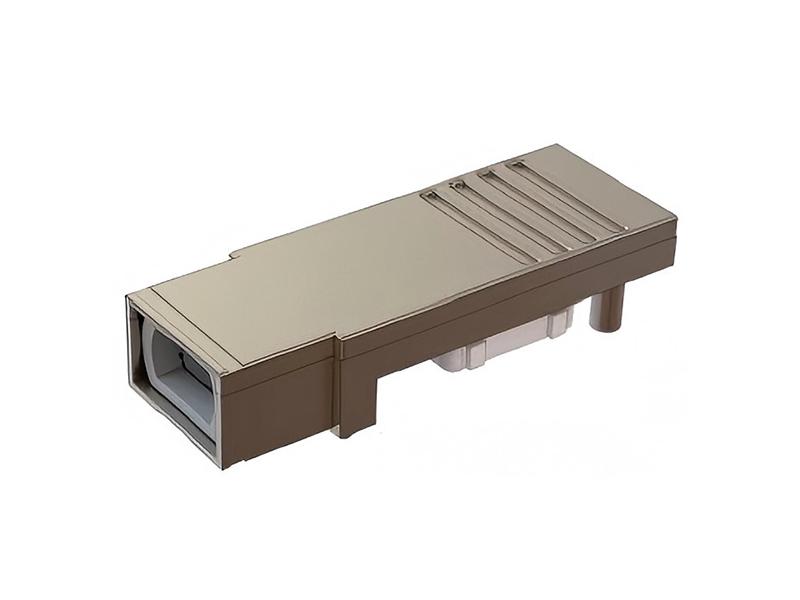

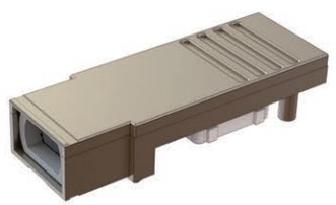

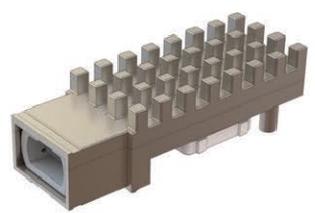

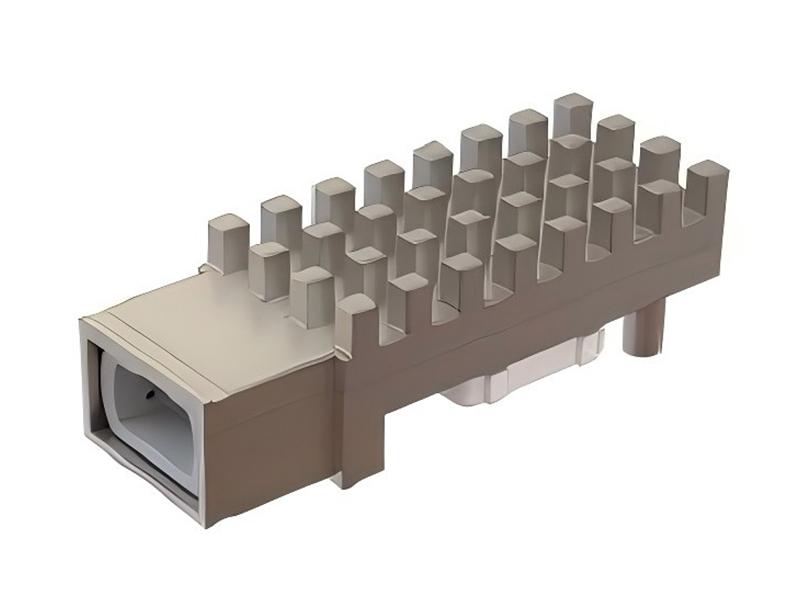

SNAP12 Series Parallel Optical Transceiver Module

Features

Mechanical dimensions compliant with the SNAP12 MSA protocol
10×10Pin pluggable electrical interface and MPO optical connector
Low power consumption (<1.8 W)
Integrated 850nm VCSEL array on the transmitter side
Integrated 850nm photodiode (PD) array on the receiver side
I2C serial interface with DDMI (Digital Diagnostic Monitoring Interface)
Wide operating temperature range: -40°C to +85°C, excellent parameter consistency

Applications

Ethernet and Fibre Channel (FC) optical backplane transmission
Server-to-storage array interconnections
Radar processing system interconnects

Technical Specifications

Model	Channels	Package	Wavelength	Rate	Tx Power	Rx Sensitivity	Package Structure	Operating Temperature
RSN12R-3GM-85-I	12-channel Receiver	SNAP12	850nm	3.125Gbps	－	≤-16dBm	Structure 1	-40～+85℃
RSN12R-3GM-85A-I		SNAP12 (no heatsink)	850nm	3.125Gbps	－	≤-16dBm	Structure 2
RSN12R-6GM-85-I		SNAP12	850nm	6.25Gbps	－	≤-14dBm	Structure 1
RSN12R-10GM-85-I		SNAP12 (no heatsink)	850nm	10.3125Gbps	－	≤-11dBm	Structure 2
RSN12T-3GM-85-I	12-channel Transmitter	SNAP12	850nm	3.125Gbps	-5～1dBm	－	Structure 3
RSN12T-3GM-85A-I		SNAP12 (no heatsink)	850nm	3.125Gbps	-5～1dBm	－	Structure 4
RSN12T-6GM-85-I		SNAP12	850nm	6.25Gbps	-5～1dBm	－	Structure 3
RSN12T-10GM-85-I		SNAP12 (no heatsink)	850nm	10Gbps	-5～1dBm	－	Structure 4
RSN12-3GM-85-I	4-channel Transceiver	SNAP12	850nm	3.125Gbps	-5～1dBm	≤-16dBm	Structure 5
RSN12-3GM-85A-I		SNAP12 (no heatsink)	850nm	3.125Gbps	-5～1dBm	≤-16dBm	Structure 6
RSN12-6GM-85-I		SNAP12	850nm	6.25Gbps	-5～1dBm	≤-14dBm	Structure 5
RSN12-6GM-85A-I		SNAP12 (no heatsink)	850nm	6.25Gbps	-5～1dBm	≤-14dBm	Structure 6

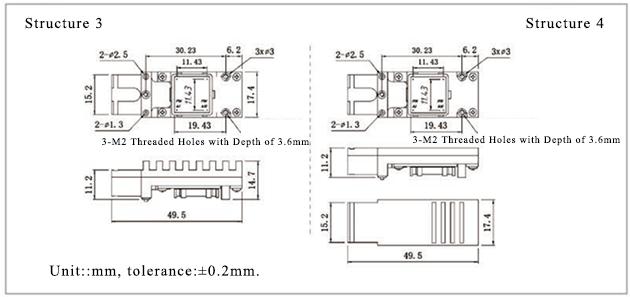

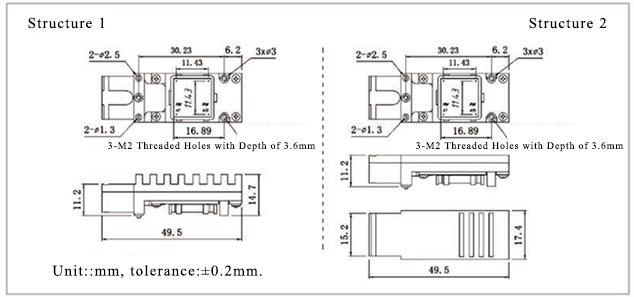

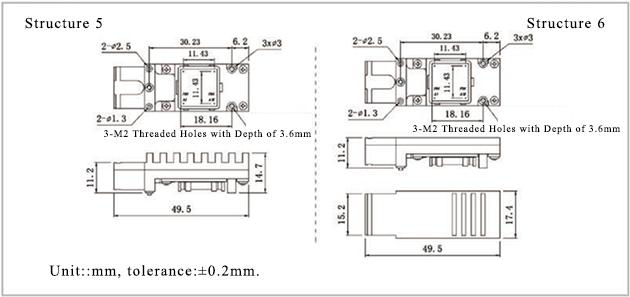

Dimensions
