12PIN Mini Single-Channel Optical Module .

12-контактный миниатюрный одноканальный оптический модуль

The 12PIN mini single-channel optical module is designed for optical backplane transmission, digital radar arrays, Ethernet/SONET/SDH/FC, and switches. It features a 12PIN pin header with an I2C management interface and optimized signal pin design. It operates at wavelengths of 850nm/1310nm/1550nm, with a temperature range of -40°C to +85°C, supporting rates from 1.25Gbps to 10.3125Gbps.

Узнать сейчас

Категории

Горячие продукты

Информация о продукте

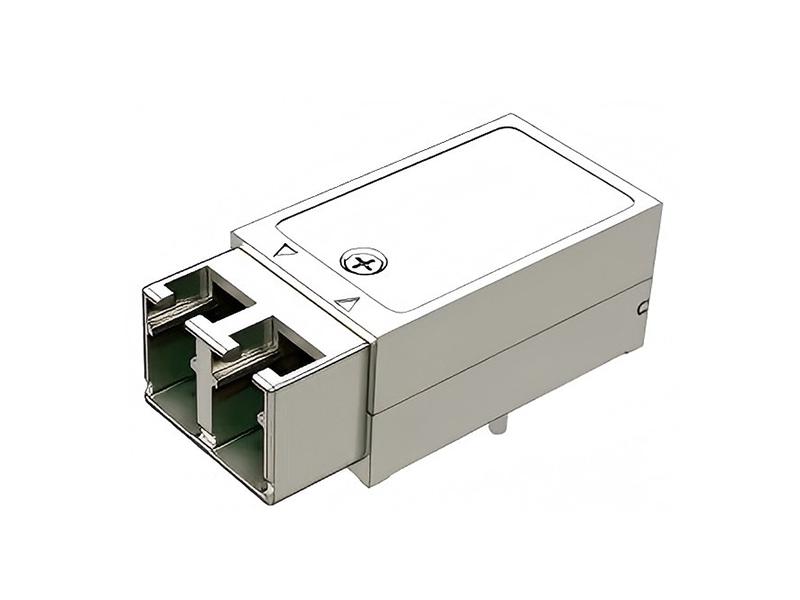

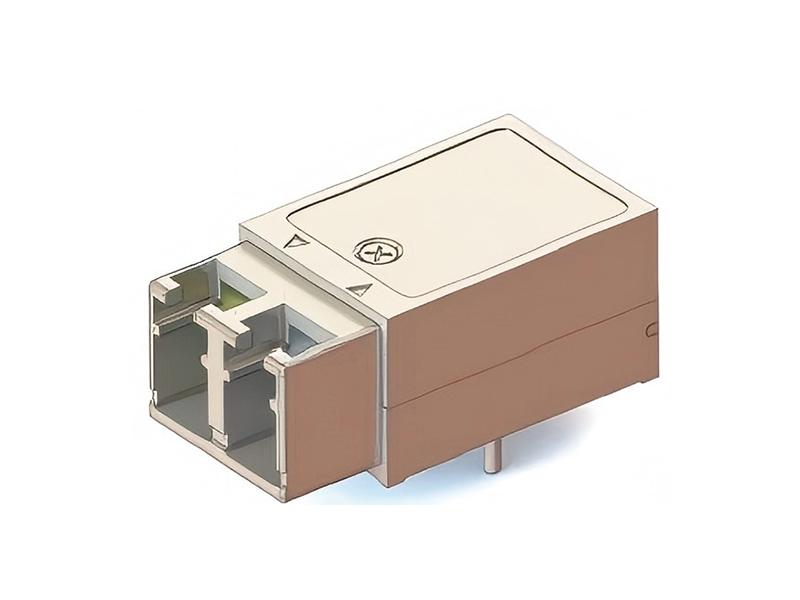

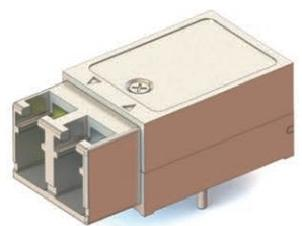

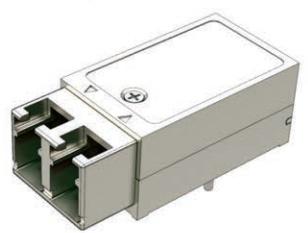

12PIN Mini Single-Channel Optical Module

Features

Compact size, full-metal casing, anti-vibration design
Supports up to 10.3125 Gbps
12PIN pin header interface
Low power consumption (<1 W)
Wide operating temperature range: -40°C to +85°C
I2C interface with DDMI digital diagnostics

Applications

Ethernet, SONET/SDH/FC
Switches
Digital radar arrays
Optical backplane transmission

Technical Specifications

Model	Channels	Wavelength	Rate	Tx Power	Rx Sensitivity	Package Structure	Operating Temperature
RM12-6GS10-31I	Single-mode, Dual-fiber Bidirectional	1310nm	6.25Gbps	-5～3dBm	≤-14dBm	Structure 1	-40～+85℃
RM12-10GS10-31I		1310nm	10.3125Gbps	-5～3dBm	≤-11dBm	Structure 1
RM12-6GS10-55I		1550nm	6.25Gbps	-5～3dBm	≤-14dBm	Structure 1
RM12-10GS10-55I		1550nm	10.3125Gbps	-5～3dBm	≤-11dBm	Structure 1
RM12-6GS10-XXI	CWDM Dual-fiber Bidirectional	ITU-T G.694.2 compliant	6.25Gbps	-5～3dBm	≤-14dBm	Structure 1
RM12-10GS10-XXI	CWDM Dual-fiber Bidirectional	ITU-T G.694.2 compliant	10.3125Gbps	-5～3dBm	≤-11dBm	Structure 1
RM12-6GM03-85I	Multi-mode, Dual-fiber Bidirectional	850nm	6.25Gbps	-5～1dBm	≤-14dBm	Structure 2
RM12-10GM03-85I	Multi-mode, Dual-fiber Bidirectional	850nm	10.3125Gbps	-5～1dBm	≤-11dBm	Structure 2
RM12-10G-85M5531S-I	Single/Multi-mode Hybrid, Dual-fiber Bidirectional	850nm T 1550/1330nm R	10.3125Gbps	-5～2dBm	≤-18dBm	Structure 2
RM12-10G-31S85M-I		1310nm T 850nm R	10.3125Gbps	-5～3dBm	≤-11dBm	Structure 2
RM12-10G-XXC85M-I		CWDM wavelengths T 850nm R	10.3125Gbps	-5～3dBm	≤-11dBm	Structure 2

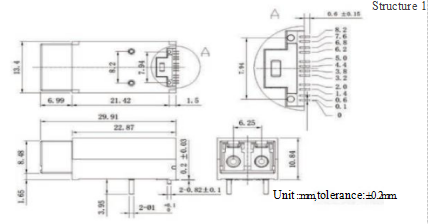

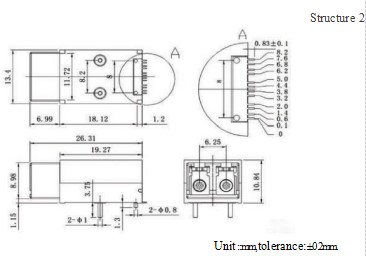

Dimensions
