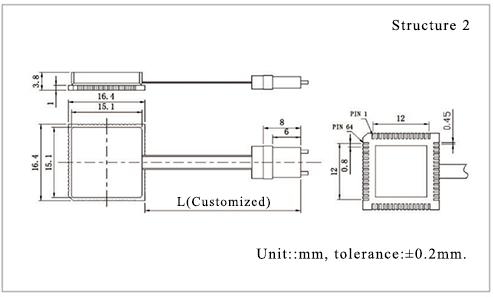

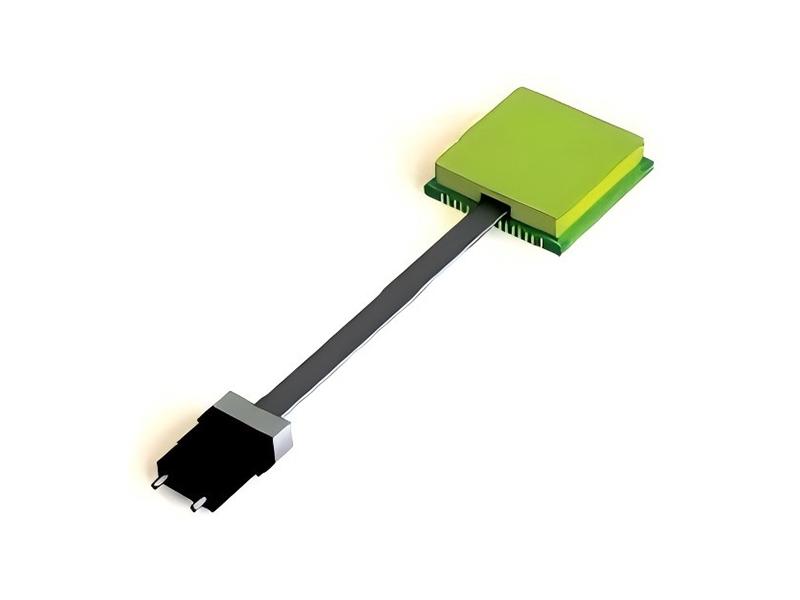

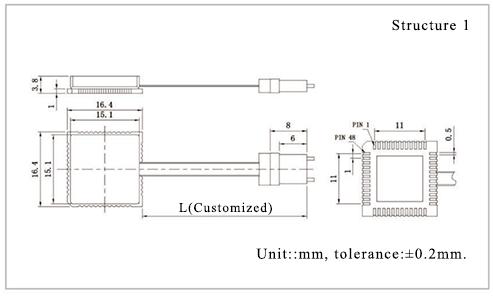

LCC Series Parallel Optical Transceiver Module

The 10PIN miniature single-channel optical module is primarily used in optical backplane transmission, digital radar arrays, Ethernet/SONET/SDH/FC, switches, and other digital fiber communication fields. It features a compact size, vibration resistance, and anti-interference capabilities. The module adopts an all-metal structure with a 10PIN pin header as the electrical interface. It integrates a single-channel optical transmitter and receiver, operating at wavelengths of 850nm/1310nm/1550nm. The operating temperature ranges from -40°C to +85°C, supporting single-channel transmission rates from 1.25 Gbps to 10.3125 Gbps.

The 12PIN mini single-channel optical module is designed for optical backplane transmission, digital radar arrays, Ethernet/SONET/SDH/FC, and switches. It features a 12PIN pin header with an I2C management interface and optimized signal pin design. It operates at wavelengths of 850nm/1310nm/1550nm, with a temperature range of -40°C to +85°C, supporting rates from 1.25Gbps to 10.3125Gbps.

The SNAP12 series parallel optical transceiver module is designed for short-distance high-speed data communication and parallel optical interconnects, such as optical backplanes, server-to-storage array connections, and radar processing systems. It features low electromagnetic radiation and strong anti-interference capabilities. The module complies with the SNAP12 MSA protocol, utilizes a 10×10Pin pluggable electrical interface, and supports a standard MPO optical connector interface. Operating temperature ranges from -40°C to +85°C, with single-channel transmission rates from 1.25 Gbps to 10.3125 Gbps.

Модуль одномодового параллельного оптического приемопередатчика серии POB предназначен для высокоскоростной передачи данных на большие расстояния и параллельных оптических соединений в таких приложениях, как оптические объединительные платы, соединения серверов с массивами хранения данных и системы обработки радаров. Он отличается низким электромагнитным излучением и сильными возможностями защиты от помех. Модуль имеет компактные размеры 27 мм × 27 мм × 7,8 мм, использует разъем LGA (Land Grid Array) 10×10-контактный для электрического интерфейса и поддерживает подключаемый стандартный оптический разъем MPO. Диапазон рабочих температур от -40 °C до +85 °C, скорость передачи одного канала до 10,3125 Гбит/с и максимальное расстояние передачи 10 км.

Модуль параллельного оптического приемопередатчика серии POB24 предназначен для систем и подсистем командной связи в обороне, обеспечивая двунаправленное преобразование между многоканальными электрическими и оптическими сигналами. Модуль имеет герметичную структуру корпуса микрогнезда, оснащенную подпружиненным электрическим разъемом и 24-ядерным оптическим интерфейсом MT/MPO. Он работает в диапазоне температур окружающей среды от -40°C до +85°C и поддерживает одноканальную скорость передачи от 1,25 Гбит/с до 10,3125 Гбит/с.

Модуль параллельного оптического приемопередатчика серии POB48 предназначен для систем и подсистем командной связи в обороне, обеспечивая двунаправленное преобразование между многоканальными электрическими и оптическими сигналами. Модуль имеет герметичную структуру корпуса микрогнезда, оснащенную подпружиненным электрическим разъемом обжимного типа и 48-жильными оптическими интерфейсами MT/MPO. Он работает в диапазоне температур корпуса от -40°C до +85°C, поддерживая одноканальные скорости передачи от 1,25 Гбит/с до 10,3125 Гбит/с.

Feature Description   More compact structural design: module height only 12mm Surface-mount I/O pins optimized for high-speed signal integrity Full metal casing Wide temperature range with anti-vibration design Equipped with received data signal detection function Operates solely on +3.3V single power supply LC interface type Pin and mounting dimensions fully compatible with STRATOS products

Описание функции Более компактная конструкция – высота модуля всего 12 мм Контакты ввода-вывода для поверхностного монтажа оптимизированы для обеспечения целостности высокоскоростного сигнала Полностью металлический корпус Диапазон температур военного класса с антивибрационной конструкцией Оснащен функцией обнаружения принимаемого сигнала данных Работает исключительно от одного источника питания +3,3 В Тип интерфейса LC Размеры штифта и крепления полностью совместимы с продукцией STRATOS
