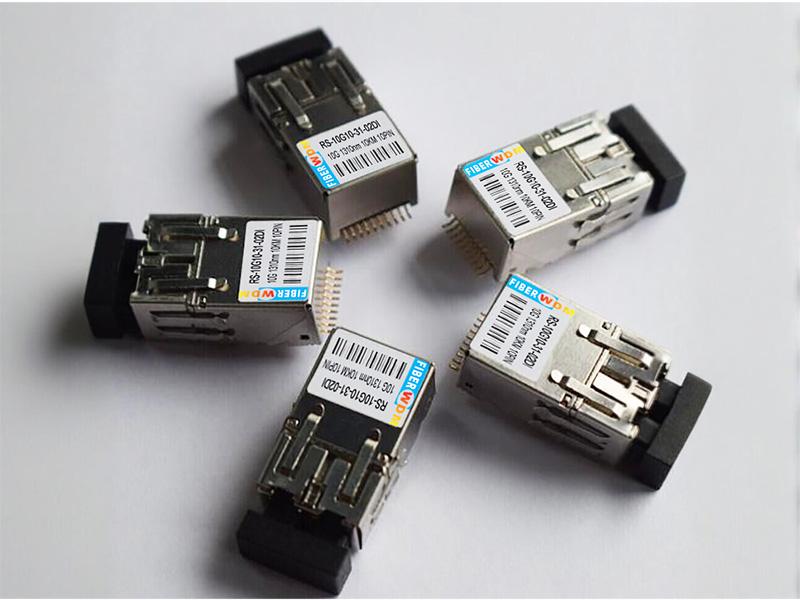

10G 1310nm 10KM двухволоконный промышленный 10PIN поверхностный монтаж миниатюрный оптический Приемопередатчик РС-10Г10-31-10ДИ
Описание функции
|
Приложения
|
Описание
Двухволоконный двунаправленный сверхкомпактный оптический приемопередающий модуль RS-10G03-31-10DI объединяет передающие и приемные компоненты в компактном металлическом корпусе, что значительно повышает его устойчивость к электромагнитным помехам.
В оптической передающей секции используется высокомощный лазерный диод с контактами передающего сигнала (TD+ и TD-), соответствующими стандарту интерфейса CML.
Секция оптического приемника состоит из PIN-фотодиода, предусилителя с трансимпедансом и усилителя-ограничителя, при этом выводы приемного сигнала (RD+ и RD-) также соответствуют стандарту интерфейса CML.
Вывод обнаружения сигнала (SD) соответствует стандартному уровню интерфейса LVTTL. Модуль может войти в режим энергосбережения через вывод отключения передачи (TDIS).
Конфигурация выводов модуля и монтажные размеры полностью совместимы с аналогичными продуктами STRATOS. Функциональные выводы, монтаж и форм-факторы могут быть настроены в соответствии с требованиями пользователя, что обеспечивает гибкое применение.
Строгий отбор и испытания на воздействие окружающей среды гарантируют надежность и адаптивность модуля, устойчивость к вибрации, электромагнитным помехам, влажности и экстремальным температурам. Он широко подходит для медицинских, энергетических, высокогорных и других сложных условий.
Благодаря компактному размеру, малому весу и полностью металлической конструкции модуль имеет высоту всего 12 мм, что упрощает установку в платах или корпусах с ограниченным пространством.

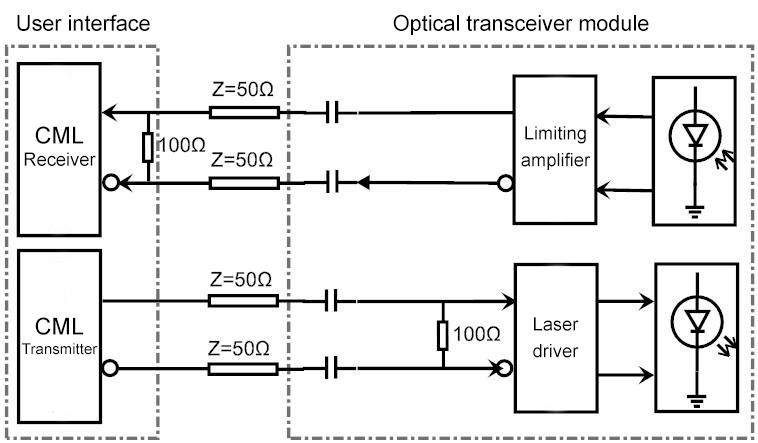

Принципиальная блок-схема модуля
Параметр модуля
Абсолютные максимальные рейтинги |
|||||
Параметр |
Символ |
минимальное значение |
Типичное значение |
максимальное значение |
единица |
Температура хранения |
ТСГ |
-55 | - | +85 | ℃ |
Температура пайки |
TSOLD |
- | - | +260 | ℃ |
Время пайки |
tПРОДАН |
- | - | 5 | С |
Напряжение питания |
ВКЦ |
+3 |
- |
+3.6 |
В |
Напряжение входных данных |
VI |
-0,5 |
- |
ВКЦ |
В |
Напряжение входных данных |
ВД |
- | - |
2.0 |
В |
Примечание: 1. Модуль не может проходить через установку пайки оплавлением; 2. После пайки выводов очистку нельзя производить распылением — допускается только протирание. |
Рекомендуемые условия труда |
|||||
Параметр |
Символ |
минимальное значение |
Типичное значение |
максимальное значение |
единица |
Рабочая температура |
ТА |
-40 |
- |
+85 |
℃ |
Напряжение питания |
ВКЦ |
- | +3.3 | - | В |
Передача дифференциального входного напряжения (от пика до пика) |
ВД |
0.2 |
- | 1 | В |
Напряжение отсечки отправки |
ВТД |
2.0 | - | - | В |
Включить передачу напряжения |
ВТЭН |
- | - | 0.8 | В |
Согласование терминала приема сигнала |
РЛ |
- | 50 | - |
Ом |

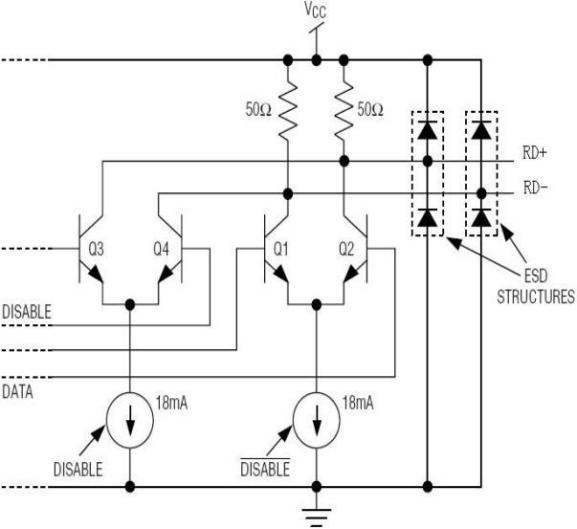

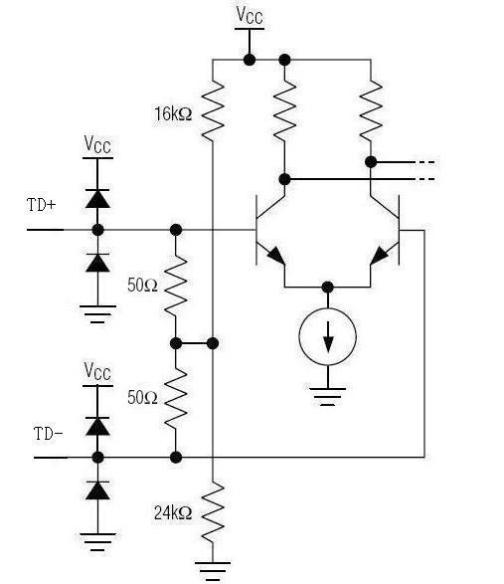

Детали порта ввода/вывода данных
Производительность модуля
Секция трансмиссии Условия тестирования: VCCTX=3,3 В, TA=25°C, скорость тестового модуля=10,3125 Гбит/с, PRBS231-1 |
|||||
Параметр |
Символ |
минимальное значение |
Типичное значение |
максимальное значение |
единица |
Скорость передачи данных |
Битрейт |
- |
10.3125Гбит/с |
- |
- |
Выходная оптическая мощность |
ПО |
-5 | - | +1 |
дБм |
Выходная оптическая длина волны |
λВЫХОД |
1300 | 1310 | 1320 |
нм |
Коэффициент вымирания |
ER |
3 | 5 | - | дБ |
Входной ток |
МУС |
- | 120 | 160 |
мА |
Время нарастания/спада оптического сигнала (от 20% до 80%) |
тРФ |
- | - | 0.1 |
нс |
Встряхнуть |
Тдж |
- | - | 80 |
пс |
Послать напряжение выключения |
ВД |
2.0 | - |
ВКЦ |
В |
Включить передачу напряжения |
ВЕН |
- | - | 0.8 | В |
Приемная секция Условия тестирования: VCCRX=3,3 В, TA=25 ℃, скорость тестового модуля=10,3125 Гбит/с, PRBS231-1 |
|||||
Параметр |
Символ |
минимальное значение |
Типичное значение |
максимальное значение |
единица |
Чувствительность приема |
С |
- | -10 |
дБм |
|
Встряхнуть |
Тдж |
- | 80 | пс | |
Время нарастания/спада оптического сигнала (от 20% до 80%) |
тР,Ф |
- | 100 | пс | |
Амплитуда оптической модуляции |
ОМА |
30 | - | - |
мкВт |
Диапазон длин волн оптического входного сигнала |
λIN |
1270 | - | 1355 |
нм |
Оптические возвратные потери |
ЛОР |
12 | - | - |
дБ |
Входной ток |
МУС |
- | 70 | 120 |
мА |
Время арбитража обнаружения сигнала |
tSDAS |
- | <10 | 50 |
мкс |
Период ожидания обнаружения сигнала |
ТСДДА |
- | <10 | 50 |
мкс |
Уровень арбитража отказа обнаружения сигнала |
СДОФФ |
-21 | - |
дБм |
|
Уровень арбитража обнаружения сигнала |
СДОН |
- | -19 |
дБм |
|
Задержка обнаружения сигнала |
ХИС |
2 | 4 |
дБ |
|
Получение выходных данных низкого уровня |
VOL-VCC |
-1.810 |
-1.475 |
В | |
Получение выходных данных высокого уровня |
VOH-VCC |
-1.165 |
-0,880 |
В |
Определение штифта

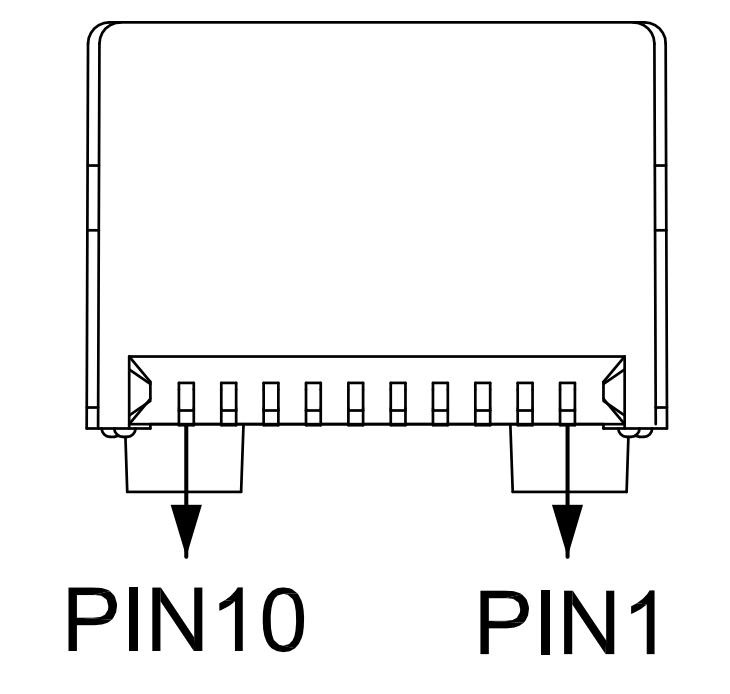

Вид сбоку
ПРИКОЛОТЬ |
Символ |
Тип |
Описание |
1 |
ТД+ |
CML, вход |
Входные данные на передовой терминал |
2 |
VEETX |
Поставлять |
Заземление передатчика |
3 |
ТД- |
CML, вход |
Обратный вход для отправки данных |
4 |
VCCTX |
Поставлять |
Источник питания |
5 |
ЛОС |
LVTTL, выход |
Выход потери сигнала |
6 |
ТДИС 2 (СКЛ) 2 |
LVTTL, вход |
Подать входной сигнал выключения |
7 |
РД+ |
CML, выход |
Положительный выходной сигнал полученных данных |
8 |
ПДД |
LVTTL,ввод/вывод |
порт связи IIC |
9 |
RD- |
CML, выход |
Обратный терминальный вывод полученных данных |
10 |
СКЛ |
LVTTL,ввод/вывод |
порт связи IIC |
Примечание:
2. Если используется функция TX_DISABLE, вывод TDIS следует подтянуть к источнику питания, чтобы поддерживать на этом выводе высокий уровень; если функция TX_DISABLE не используется, вывод TDIS следует подтянуть к земле, чтобы поддерживать на этом выводе низкий уровень, и нельзя оставлять его плавающим, в противном случае это может привести к ненормальной работе модуля.
[если !supportLists] 3. [конец] Для продуктов с DDMI контакты 5 и 6 — это SDA и SCL.

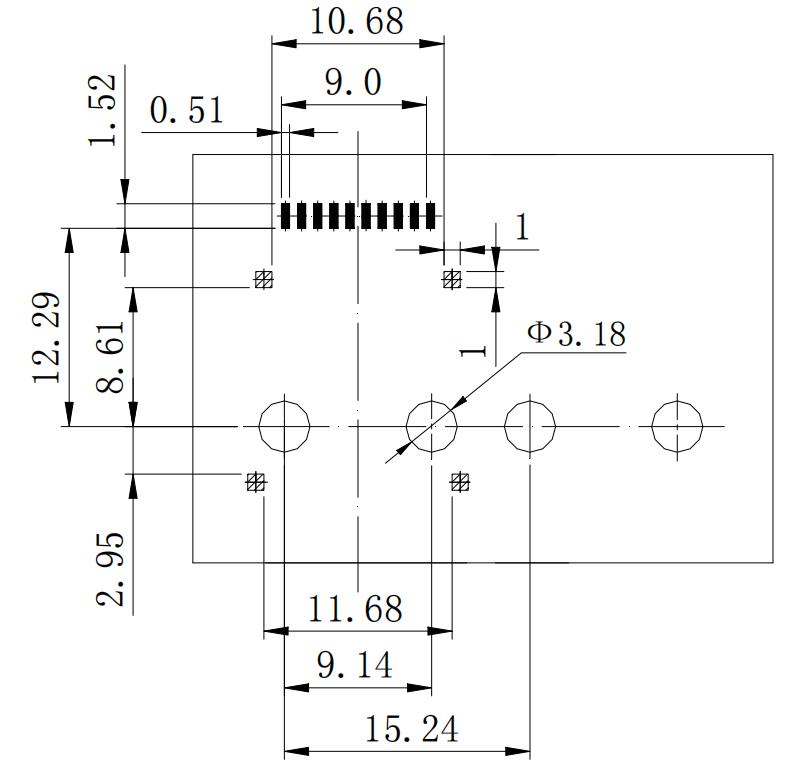

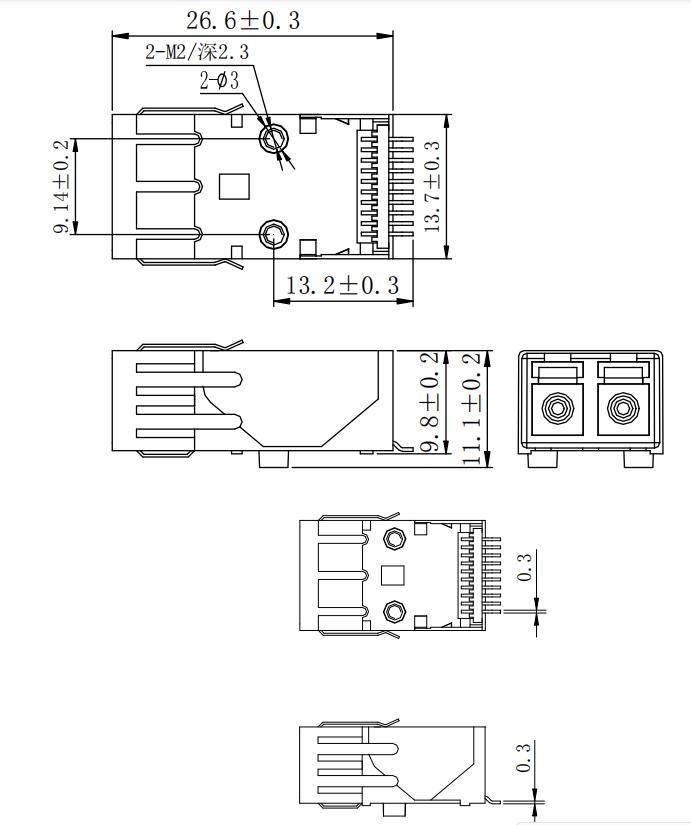

Чертеж размеров (мм) Схема установки модуля (вид сверху) (мм)
