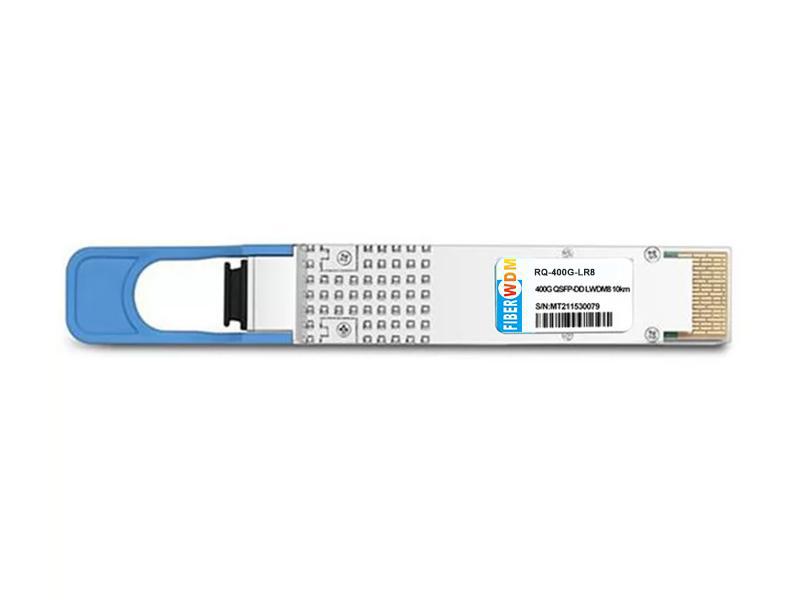

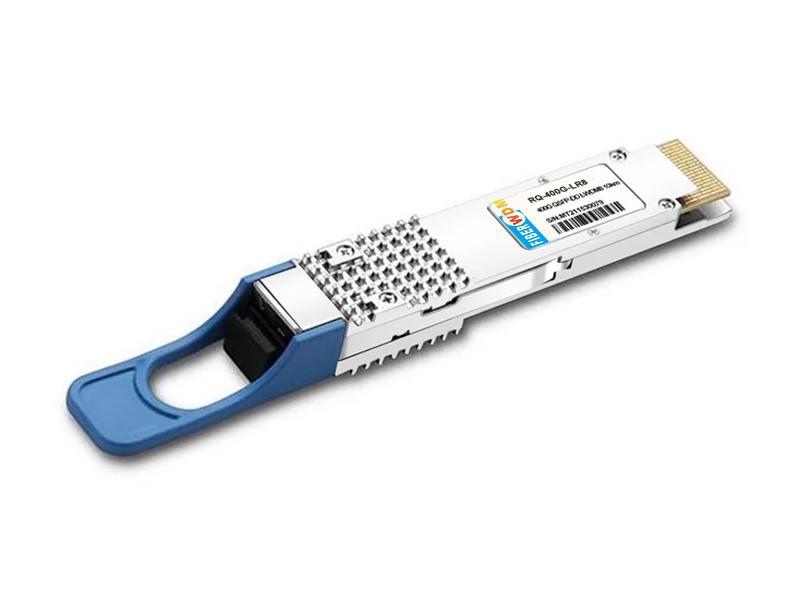

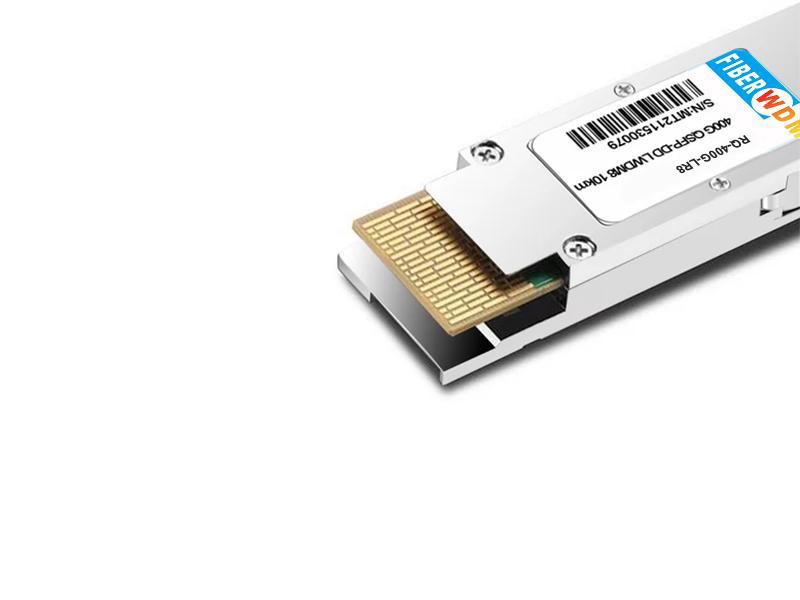

Оптический трансивер QSFP-DD 400G LR8 на 10 км

RQ-400G-LR8

Описание функции

Модуль QSFP-DD 400G LR8 предназначен для оптической связи на расстоянии до 10 км и соответствует стандарту IEEE 802.3cn для Ethernet 400GE. Этот модуль содержит 8-полосный оптический передатчик, 8-полосный оптический приемник и блок управления модулем, включающий 2-проводные последовательные интерфейсы. Оптические сигналы мультиплексируются в одномодовое волокно через стандартный промышленный разъем LC. Блок-схема показана на рисунке 1-1.

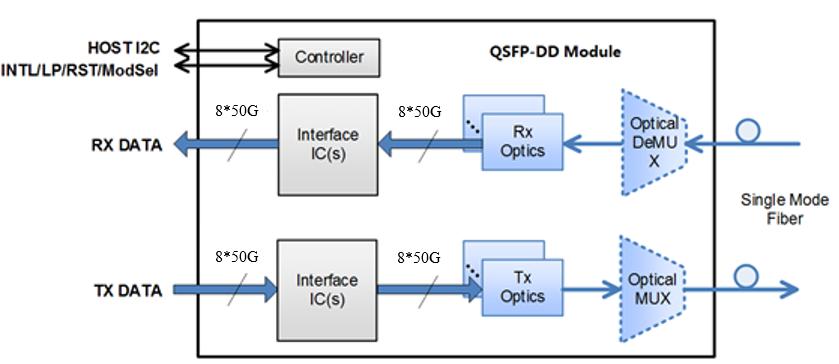

Рисунок 1-1. Блок-схема приемопередатчика.

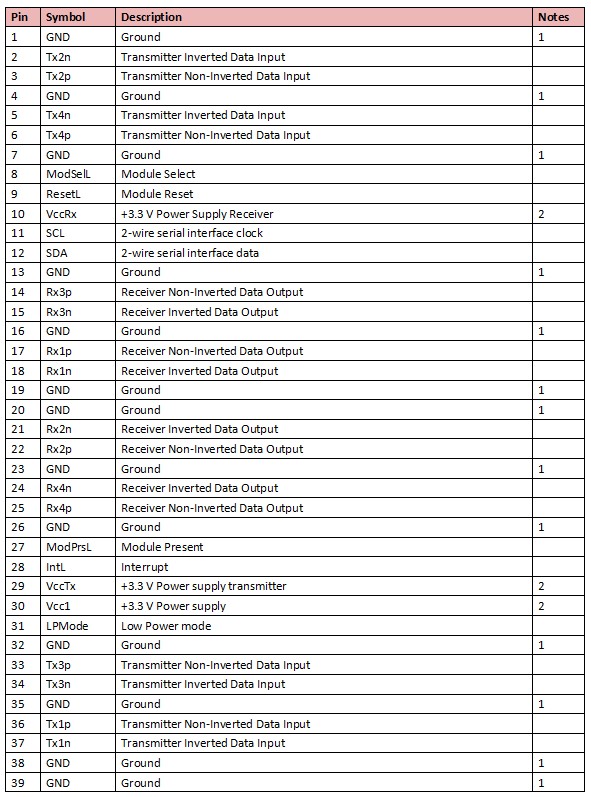

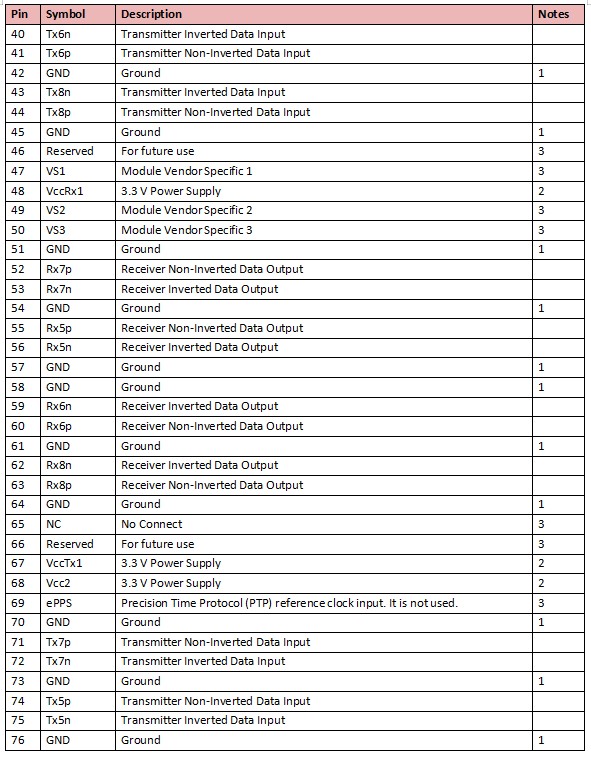

Описание пинов

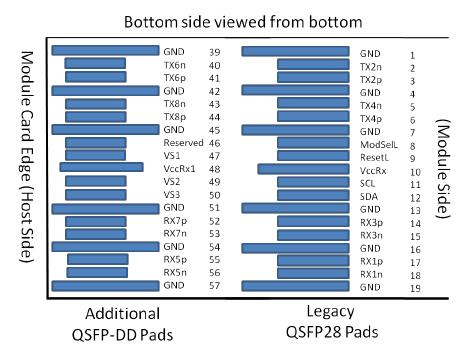

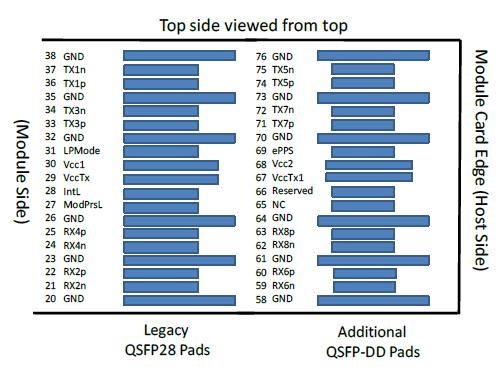

Рисунок 2-1. Разъем, соответствующий стандарту MSA.

Примечание:

1. В модуле QSFP-DD используется общая земля (GND) для всех сигналов и питания. Все сигналы и напряжение внутри модуля QSFP-DD являются общими, и все напряжения модуля отсчитываются от этого потенциала, если не указано иное. Подключите их непосредственно к общей плоскости заземления сигнала на плате хоста.

2. VccRx, VccRx1, Vcc1, Vcc2, VccTx и VccTx1 должны подаваться одновременно. Требования определены для стороны хоста разъема Host Card Edge Connector. VccRx, VccRx1, Vcc1, Vcc2, VccTx и VccTx1 могут быть соединены внутри модуля в любой комбинации. Каждый из контактов Vcc разъема рассчитан на максимальный ток 1000 мА.

3. Все контакты, специфичные для производителя, зарезервированные и неподключаемые, могут быть подключены к земле на хост-устройстве сопротивлением 50 Ом. Контакт 65 (неподключаемый) должен оставаться неподключенным внутри модуля. Сопротивление контактов, специфичных для производителя и зарезервированных, относительно земли должно быть больше 10 кОм и меньше 100 пФ.

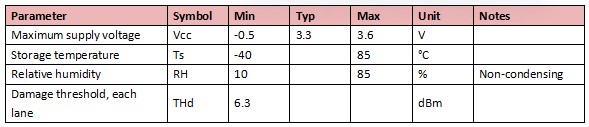

Абсолютные максимальные рейтинги

Следует отметить, что эксплуатация с превышением любых отдельных абсолютных максимальных значений может привести к необратимому повреждению данного модуля.

Операционные среды

Приведенные ниже электрические и оптические характеристики определены для данной рабочей среды, если не указано иное.

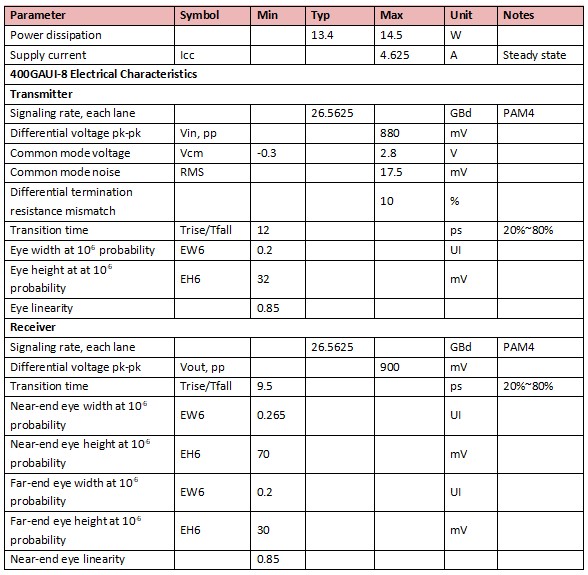

Электрические характеристики

Примечание: Электрические характеристики 400GAUI-8 относятся к CEI-56G-VSR-PAM4 из OIF-CEI-04.0.

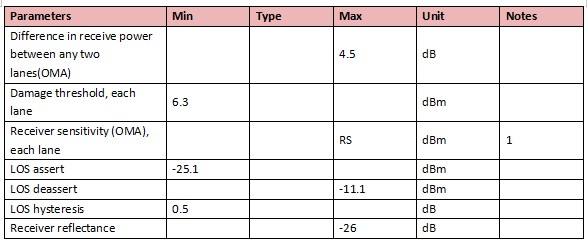

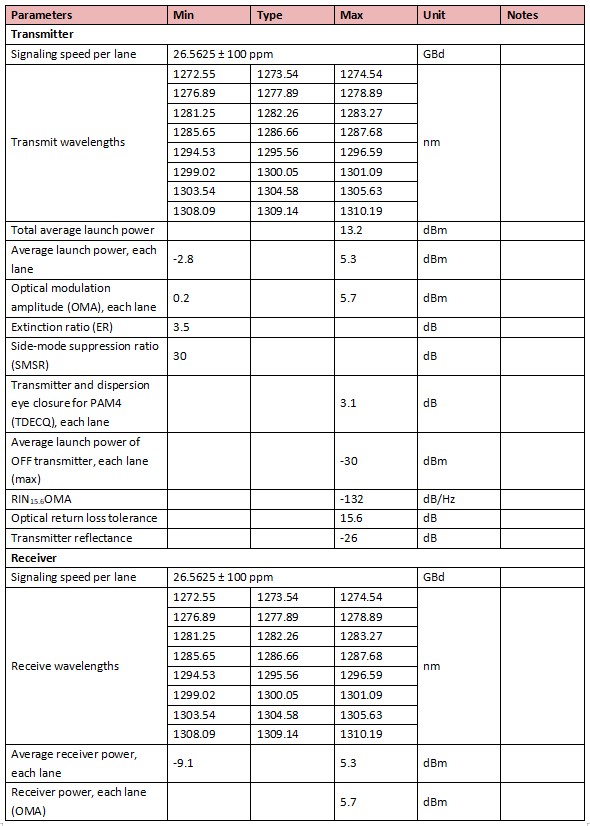

Оптические характеристики

Работа в режиме 400GBASE-LR8 (снят с производства, максимальная температура = от 0 до +70°C, напряжение питания = от 3,135 до 3,465 Вольт)

Примечание: RS=макс. (-6,6, SECQ-8) дБм, BER@2E-4

Определения EEPROM

См. спецификацию общего интерфейса управления QSFP-DD, версия 4.0.

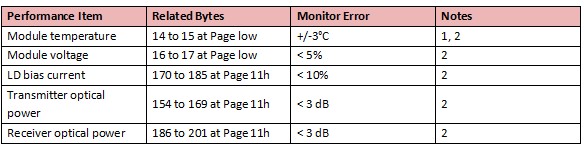

3 Функции цифрового диагностического мониторинга

QSFP-DD 400G LR8 поддерживает интерфейс диагностического мониторинга (DMI) на основе I2C, описанный в документе QSFP-DD Common Management Interface Specification Rev 4.0. Хост может получать доступ к данным о мощности оптического сигнала передатчика и приемника, температуре, напряжении питания и токе смещения в реальном времени.

Примечание:

1. Точка измерения фактической температуры закреплена на корпусе модуля вокруг лазерного массива.

2. Полный диапазон рабочих температур.

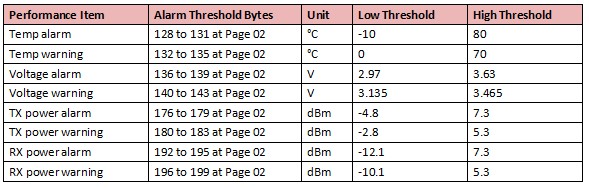

Пороги тревоги и предупреждения

Модуль QSFP-DD 400G LR8 поддерживает функцию оповещения, указывающую на то, что значения указанных выше базовых параметров ниже или выше пороговых значений.

Технические характеристики

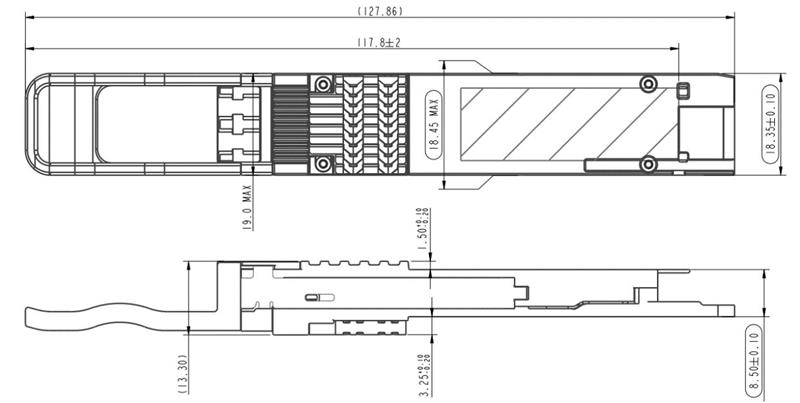

Рисунок 10-1. Механические размеры.

Информация для заказа
