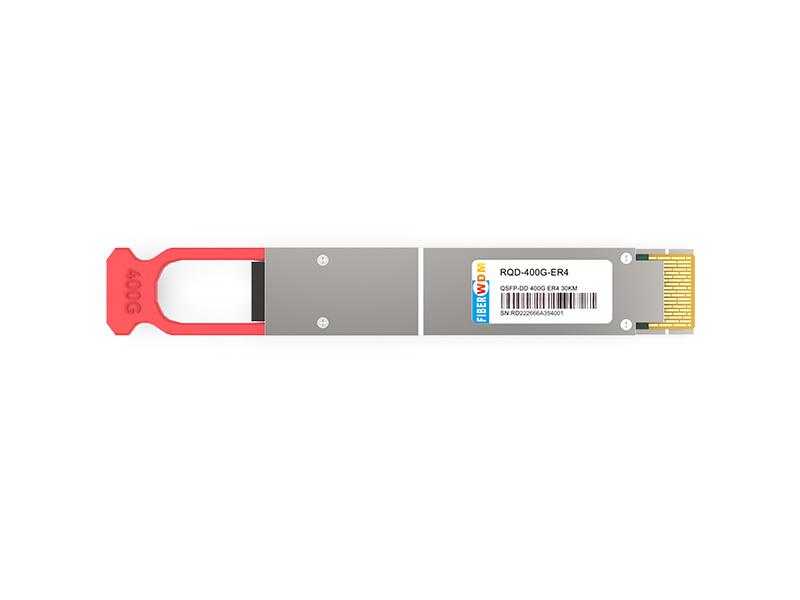

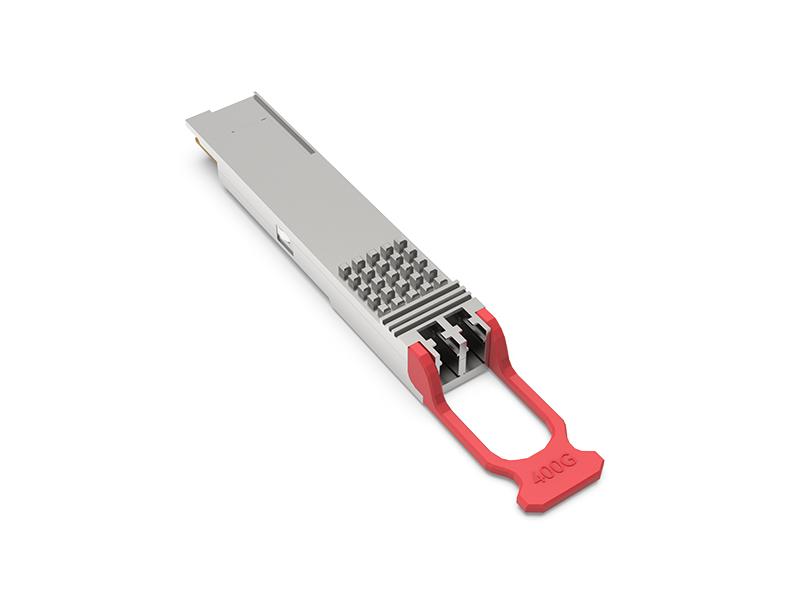

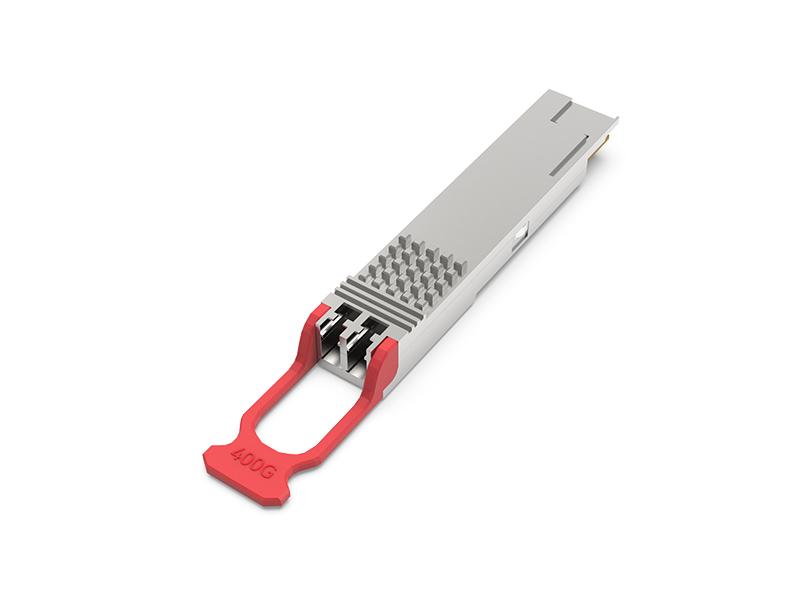

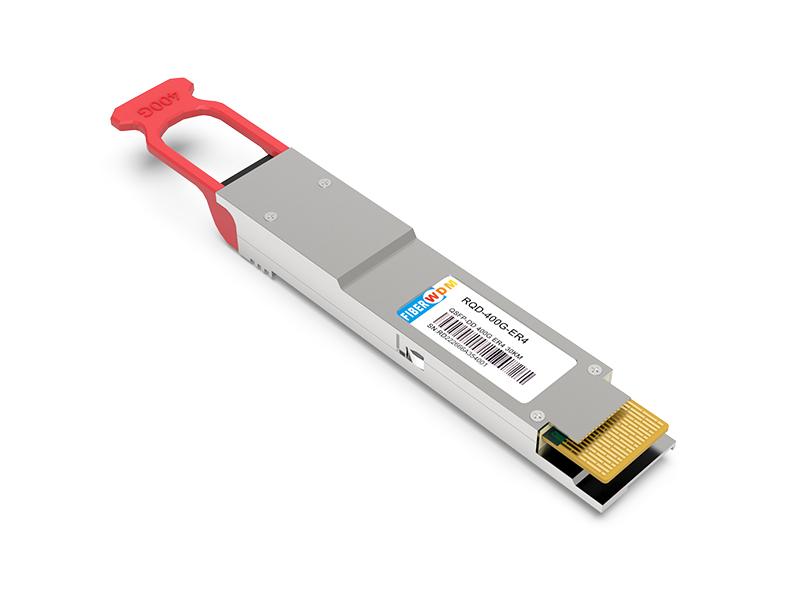

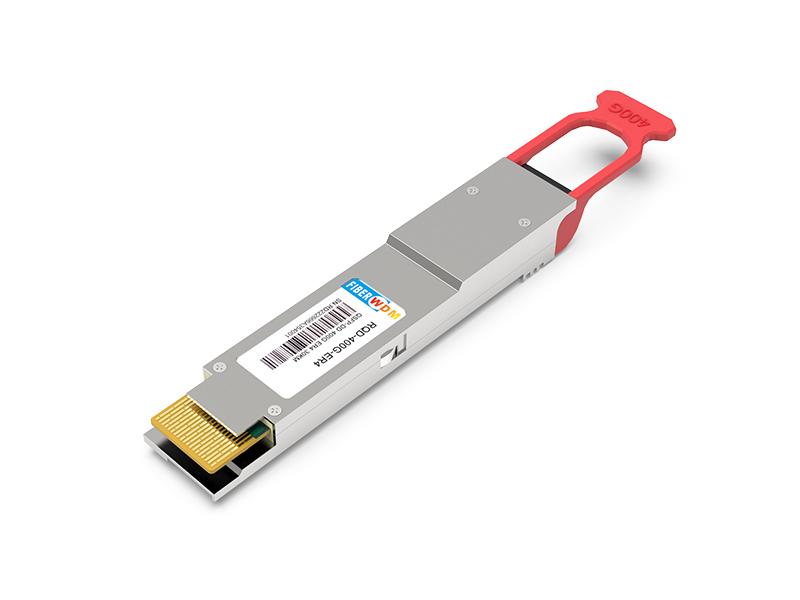

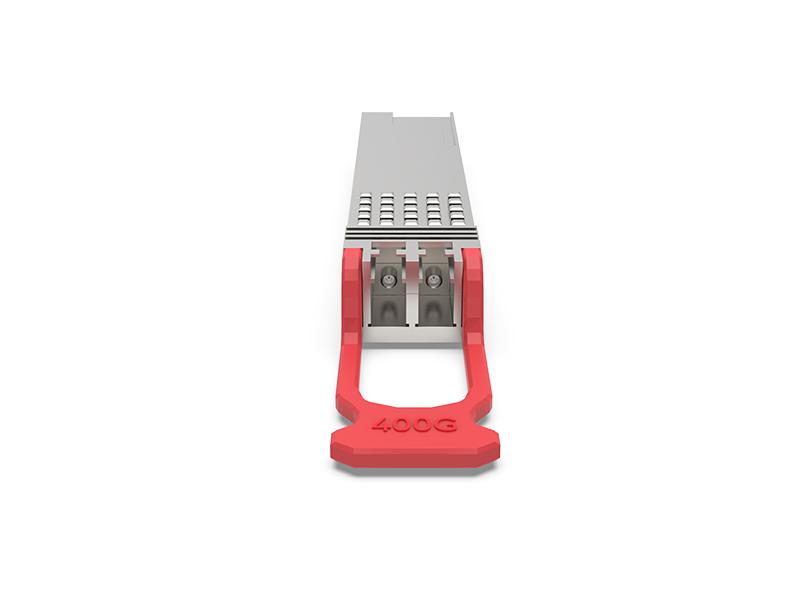

400G QSFP-DD ER4 30KM

RQD-400G-ER4

Функции

• Поддерживает 400GBASE-ER4-30;
• Скорость передачи данных по полосам 106,25 Гбит/с с PAM4;
• Передача данных по одномодовому оптоволокну на расстояние до 30 км;
• 8x53,125 Гбит/с с электрическим интерфейсом PAM4 (400GAUI-8);
• Интерфейс I2C со встроенным цифровым диагностическим мониторингом;
• Корпус QSFP-DD MSA с дуплексным разъемом LC;
• Однополярный источник питания +3,3 В;
• Максимальная потребляемая мощность 14 Вт;
• Рабочая температура корпуса: от 0 до +70 °C;
• Соответствует стандарту QSFP-DD CMIS;
• Соответствует аппаратной спецификации 802.3bs и QSFP-DD;
• Соответствует Директиве ЕС 2015/863/ЕС;

Информация о заказе

Таблица 1 – информация о заказе

Абсолютные максимальные рейтинги

Таблица 2. Абсолютные максимальные оценки.

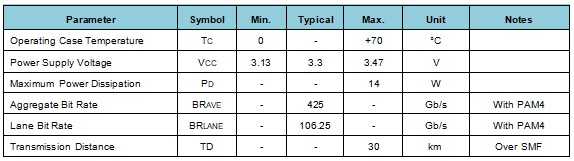

Рекомендуемые условия эксплуатации

Таблица 3. Рекомендуемые условия эксплуатации.

Оптические характеристики

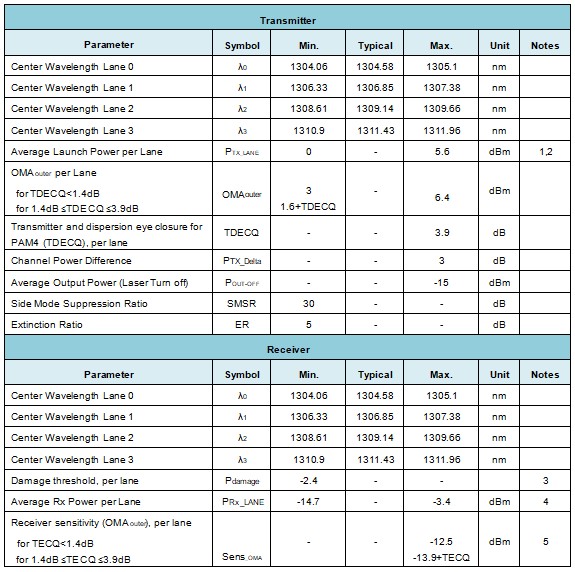

Таблица 4. Оптические характеристики.

Примечания:

1. Оптическая мощность подается в одномодовое оптоволокно (SMF).

2. Средняя мощность излучения на каждой полосе (мин) является информативным показателем, а не основным индикатором уровня сигнала. Передатчик с мощностью излучения ниже этого значения не может соответствовать требованиям; однако значение выше этого не гарантирует соответствия.

3. Приёмник должен выдерживать без повреждений непрерывное воздействие оптического входного сигнала с таким средним уровнем мощности. Приёмник не обязан корректно работать при такой входной мощности.

4. Средняя мощность приема на каждой линии (мин) является информативным показателем, а не основным индикатором уровня сигнала. Мощность приема ниже этого значения не гарантирует соответствия требованиям; однако значение выше этого значения не гарантирует соответствия.

5. Чувствительность приемника (OMAouter), для каждой полосы (макс.) определяется значением BER = 2,4E-4.

Электрические характеристики

Высокоскоростной сигнал: соответствует стандарту 400GAUI-8 (IEEE 802.3bs)

Низкоскоростной сигнал: соответствует аппаратной спецификации QSFP-DD.

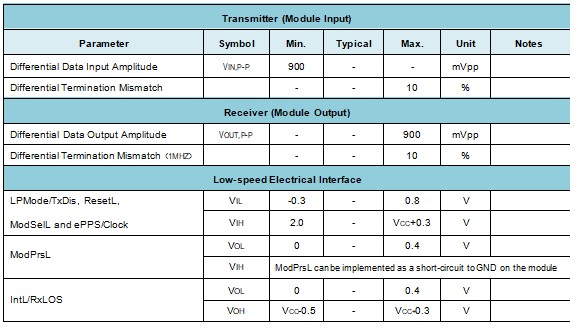

Таблица 5. Электрические характеристики.

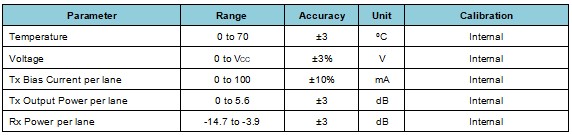

Цифровая диагностика

Таблица 6. Цифровая диагностика.

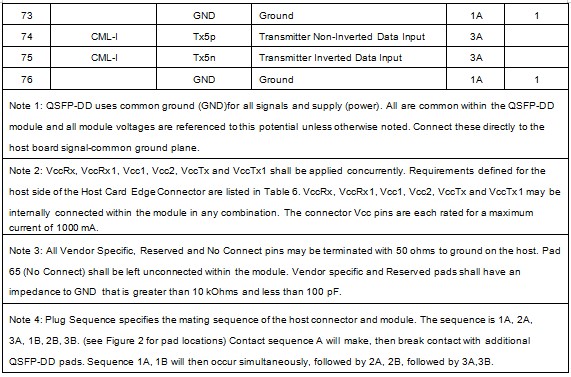

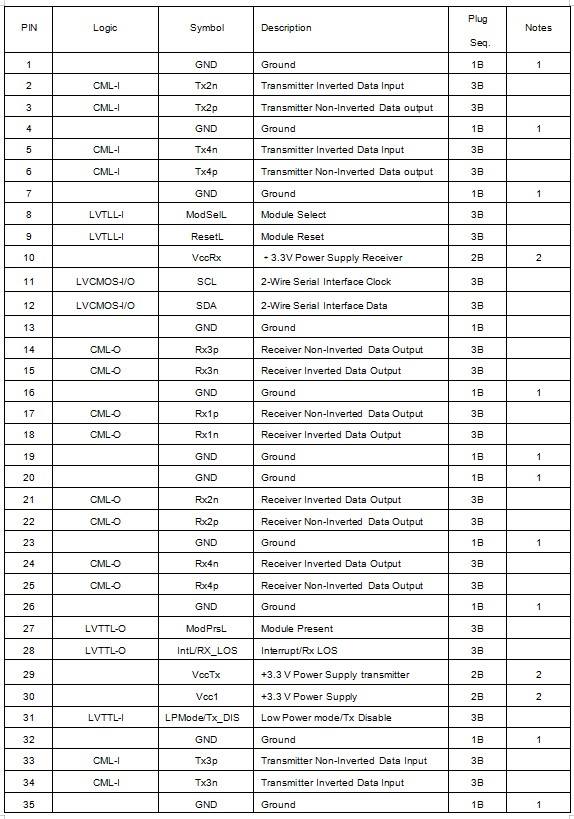

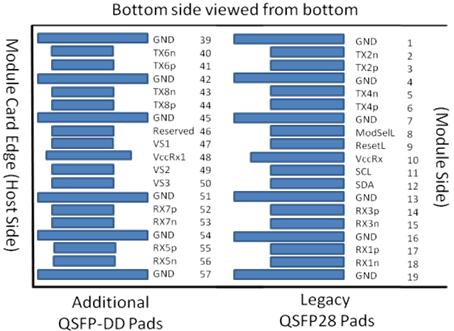

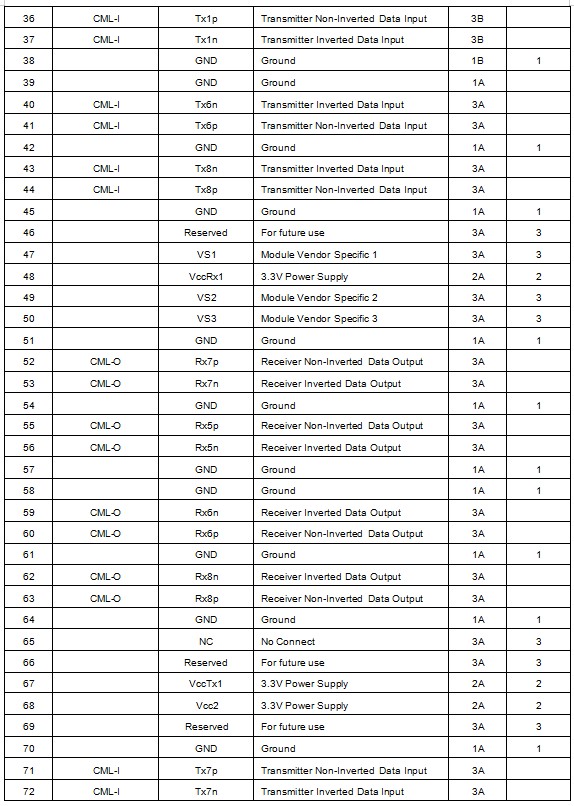

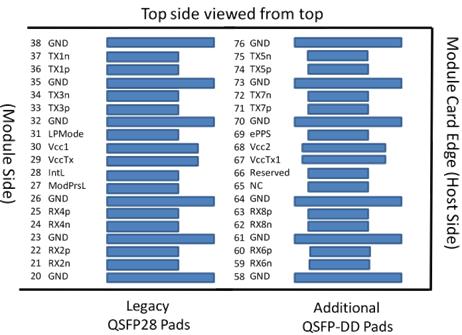

Определения контактов

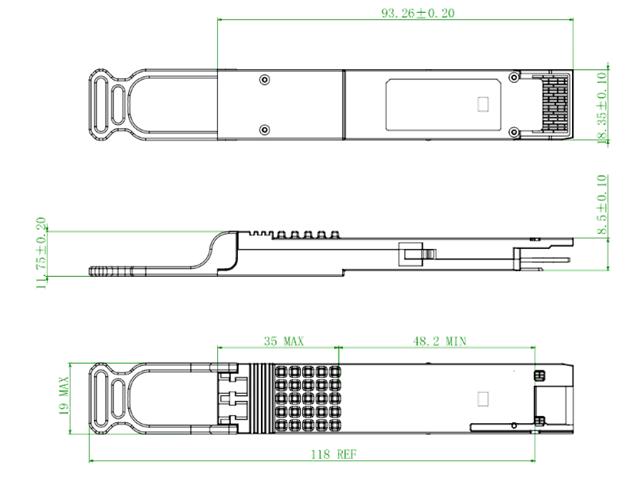

Механические размеры

Предупреждения

• Меры предосторожности при обращении: Данное устройство подвержено повреждениям в результате электростатического разряда (ЭСР). Настоятельно рекомендуется создать среду, свободную от статического электричества. Следуйте инструкциям в соответствии с надлежащими процедурами по защите от ЭСР.
• Безопасность при работе с лазерами: Трансивер семейства WXTR# использует полупроводниковую лазерную систему и относится к лазерным изделиям класса 1 в соответствии с требованиями FDA, а также соответствует требованиям 21CFR1040.10 и 1040.11. Кроме того, данное изделие относится к лазерным изделиям класса 1 в соответствии с IEC 60825-1.
