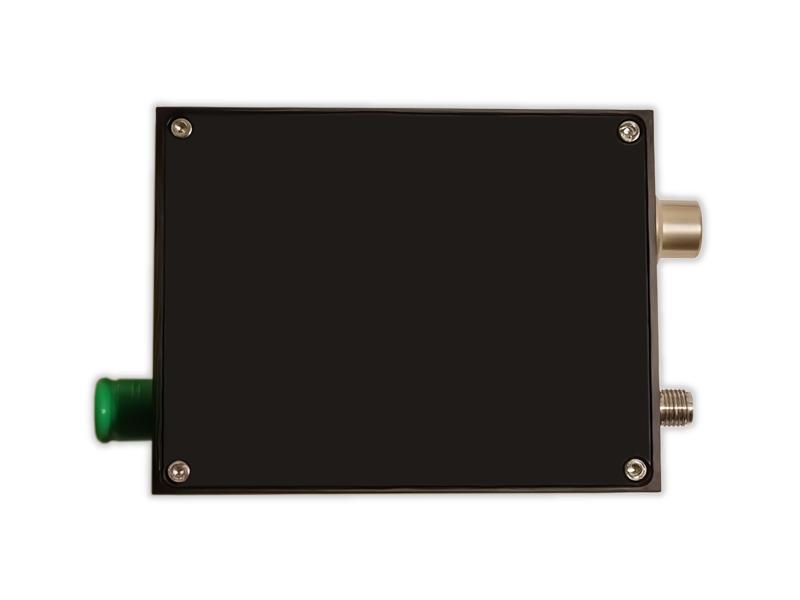

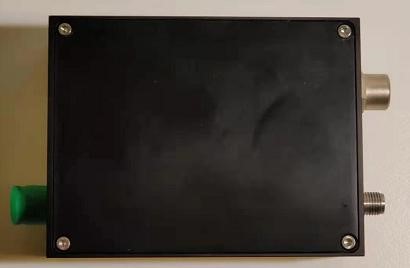

Высокоскоростные детекторы HSPD4018 и HSPD4040

Чтобы удовлетворить спрос отечественных заказчиков на полностью локализованные высокоскоростные фотодетекторы (ФД), компания Fiberwdm, после почти двух лет исследований и разработок и оптимизации, разработала два высокоскоростных ФД с полосой пропускания, превышающей 18 ГГц и 40 ГГц. Время нарастания ФД на 18 ГГц составляет менее 20 пс, а на 40 ГГц — менее 8,5 пс. Их чувствительность не ниже, чем у аналогичных импортных продуктов Finisar, Thorlabs и других, а хвостовая осцилляция также хорошо контролируется.

Эта серия высокоскоростных детекторов не включает в себя трансимпедансный усилитель (TIA) и отличается чрезвычайно низким уровнем шума. Она может использоваться для тестирования высокоскоростных систем связи и фемтосекундных лазерных систем и представляет собой экономичный полностью локализованный продукт.

Линейный источник питания, самостоятельно разработанный компанией Fiberwdm, способен полностью удовлетворить требования высокоскоростных детекторов в научно-исследовательских приложениях.

Модель	HSPD4018	HSPD4040
Диапазон длин волн	1000 нм - 1700 нм	1000 нм - 1700 нм
Полоса отсечки 3 дБ	18 ГГц	＞40 ГГц
Прирост конверсии	35 В/Вт	35 В/Вт
Насыщенность оптической мощности	10 мВт	10 мВт

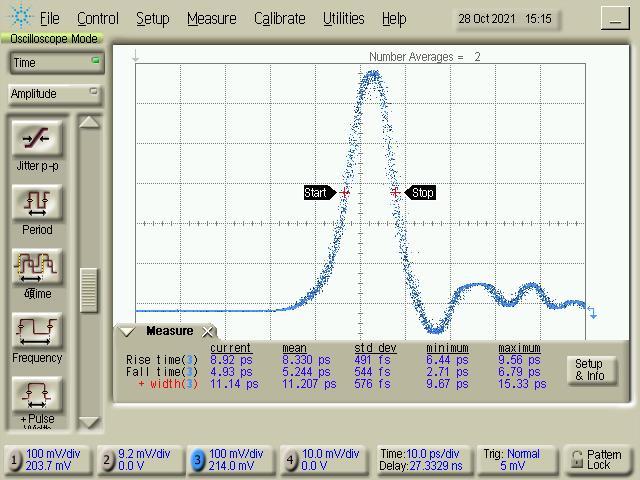

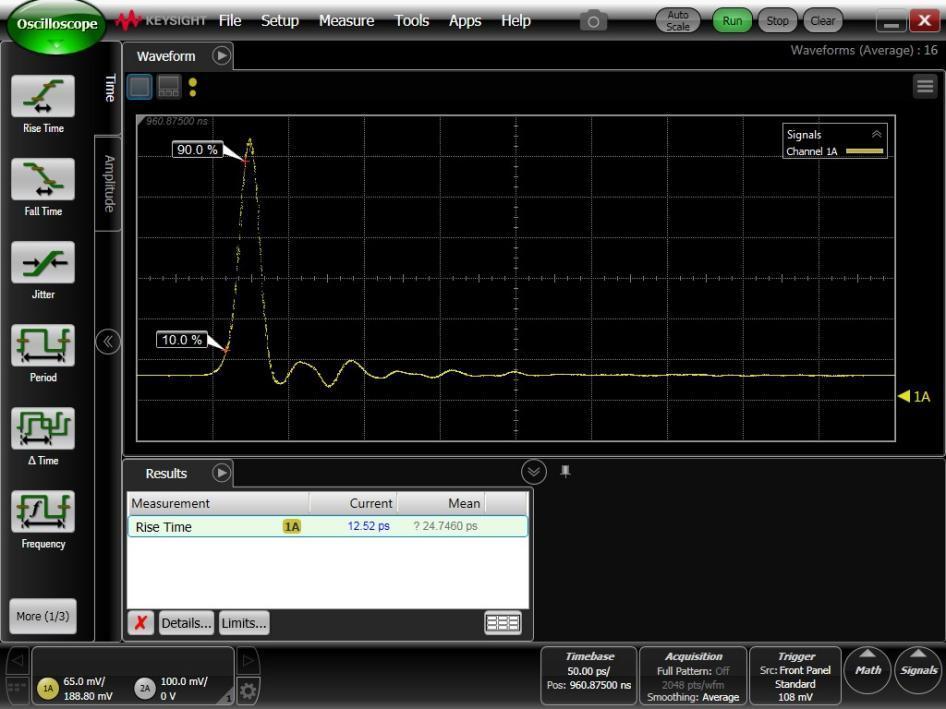

Время нарастания (10%–90%)	＜20 шт.	<8,5 пс
Типичная максимальная чувствительность	＞0,7 А/Вт при 1550 нм	＞0,7 А/Вт при 1550 нм
Коэффициент отражения выходного сигнала (S22)	＜-2 дБ	＜-2 дБ
Амплитуда Ровность	＜±2 дБ	＜±2 дБ
Максим Выход	0,35 В	0,5 В
Максимальная мощность падающего сигнала	30 мВт	30 мВт
Материал/тип детектора	InGaAs/PIN	InGaAs/PIN
Рабочая температура	-40℃~85℃	-40℃~85℃
Оптический вход	ФК/ПК или ФК/АПК	ФК/ПК или ФК/АПК
Электрическая мощность	SMA или 2,92 мм	SMA или 2,92 мм
Источник питания	+12В/100мА	+12В/100мА
