Высокоскоростной детектор с усилением

Чтобы удовлетворить спрос отечественных заказчиков на полностью локализованные высокоскоростные фотодетекторы (ФД), компания Fiberwdm, после почти двух лет исследований и разработок и оптимизации, разработала два высокоскоростных ФД с полосой пропускания, превышающей 18 ГГц и 40 ГГц. Время нарастания ФД на 18 ГГц составляет менее 20 пс, а на 40 ГГц — менее 8,5 пс. Их чувствительность не ниже, чем у аналогичных импортных продуктов Finisar, Thorlabs и других, а хвостовая осцилляция также хорошо контролируется. Эта серия высокоскоростных детекторов не включает в себя трансимпедансный усилитель (TIA) и отличается чрезвычайно низким уровнем шума. Она может использоваться для тестирования высокоскоростных систем связи и фемтосекундных лазерных систем и представляет собой экономичный полностью локализованный продукт. Линейный источник питания, самостоятельно разработанный компанией Fiberwdm, способен полностью удовлетворить требования высокоскоростных детекторов в научно-исследовательских приложениях.

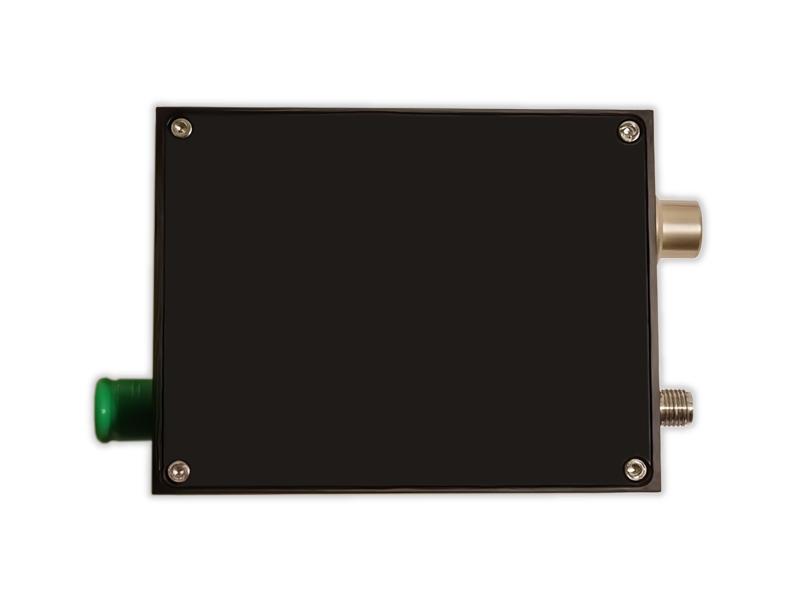

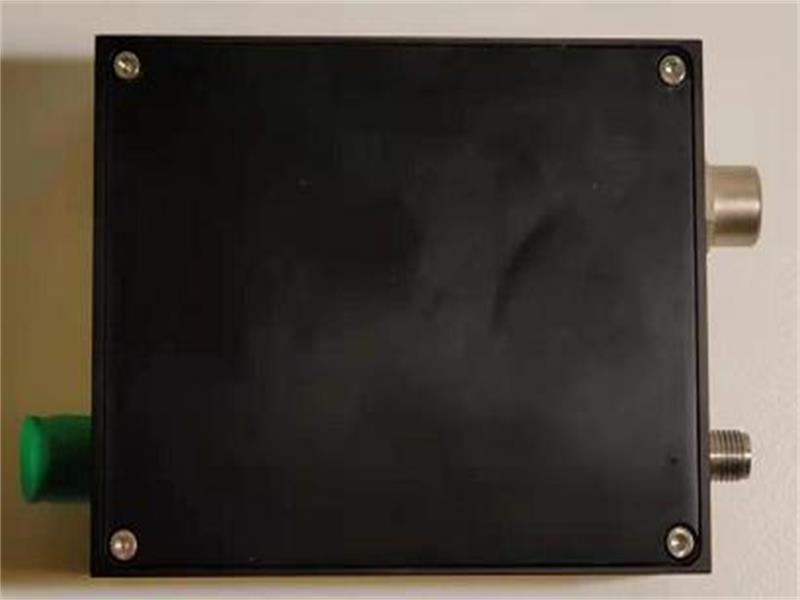

Высокоскоростной детекторный модуль HSPD4040 предназначен как для цифровых, так и для аналоговых приложений. Модуль содержит PIN-фотодиод InGaAs с длиной волны чувствительности от 1250 до 1650 нм и необходимую согласующую электронику. HSPD4040 обеспечивает полосу пропускания до 40 ГГц. Модуль работает от напряжения +5 В. Он соответствует стандартному входу для одномодового оптоволоконного кабеля 9/125 мкм. Выходной ВЧ-порт представляет собой разъём 2,92 мм с согласованным сопротивлением 50 Ом. HSPD4040 герметичен и весит менее 20 граммов. Сертифицирован по ROHS 2.0.

Модуль оптического приемопередатчика SFP+ 10G BIDI 40 км, поддержка 10 Гбит/с и передача до 40 км по одному основному волокну. Он работает в решениях для высокоскоростного подключения IDC, переднем решении для сети 5G, сетевом коммутаторе, PTN, OTN и так далее. Функции: Поддерживает скорость передачи данных от 9,95 Гбит/с до 11,3 Гбит/с. Размер SFP+ с возможностью горячей замены Одиночный LC для двунаправленной передачи Максимальная длина линии 40 км Встроенный фильтр WDM 1270/1330 Неохлаждаемый лазер CWDMDFBL с длиной волны 1270 нм или 1330 нм. Рассеиваемая мощность <1,5 Вт Опорный такт не требуется Встроенные цифровые диагностические функции Диапазон температур от 0°C до 70°C Очень низкий уровень электромагнитных помех и отличная защита от электростатического разряда Деталь, соответствующая требованиям RoHS

Функции Высокая степень интеграции (UNL, AOM, EDFA, BPD，RAMAN) Рабочая температура: -10~50℃ Высокая надежность и стабильность Гибкий режим управления Одно-/двухканальный

Модуль оптического приемопередатчика 10G ZR SFP+, поддержка передачи 10 Гбит/с и до 100 км. Он работает в высокоскоростных решениях для подключения IDC, переднем решении сети 5G, сетевом коммутаторе, PTN, OTN, SONET OC-192 / SDH, оптоволокне 10G. Канал и так далее. Функции: Поддерживает скорость передачи данных от 9,95 до 11,3 Гбит/с. Горячее подключение Дуплексный разъем LC Передатчик EML с охлаждением 1550 нм, фотодетектор APD Связи SMF до 100 км 2-проводной интерфейс для спецификации управления, совместимой с интерфейсом цифрового диагностического мониторинга SFF 8472. Источник питания: +3,3 В Потребляемая мощность<1,8 Вт Диапазон температур: (коммерческий) 0°C~ 70°C / (промышленный) -40°C~85°C Соответствует RoHS

IL<3,5 дБ, технология 100 ГГц DWDM AAWG Мультиплексирование 20 каналов в одноволоконной двунаправленной сети Полностью совместим со всеми оптиками ITU-T 1G/10G/25G/40G/100G DWDM Пассивные устройства, без питания, без охлаждения Поддержка городских, региональных и дальнемагистральных сетей DWDM

Модуль оптического приемопередатчика 100G QSFP28 eZR4, поддержка передачи 100 Гбит/с и до 100 км по оптоволокну SM, он работает в высокоскоростных решениях для подключения IDC и так далее. Функции 4-полосная конструкция MUX/DEMUX Поддержка 100GBASE-ZR4 для линейной скорости 103,125 Гбит/с и OTU4 для линейной скорости 111,81 Гбит/с Лазер LAN WDM EML и PIN-приемник с SOA Совокупная пропускная способность >100 Гбит/с Дуплексные разъемы LC Соответствует стандарту IEEE 802.3-2012, пункт 88. Чип IEEE 802.3bm CAUI-4 соответствует электрическому стандарту модуля ITU-T G.959.1-2012-02. Работает один источник питания +3,3 В Встроенные цифровые диагностические функции Диапазон температур от 0°C до 70°C Деталь, соответствующая требованиям RoHS Поддержка FEC (упреждающее исправление ошибок)

Динамический диапазон 90 дБ Максимальная поддержка для 45 калибровочных длин волн Настройка порогового значения с функцией сигнализации прохождения / отказа Функция автоматической идентификации длины волны Тестирование PMAX / PMIN в реальном времени Функция обнаружения частотного света Функция чтения данных в реальном времени предназначена для облегчения применения встроенной системы. Поддержка функции визуального локатора неисправностей Хранение 1000 единиц данных
